Электротехника. ур№21.
Тема программы: Электроизмерительные приборы и технические измерения.
Тема урока: Измерение мощности и энергии.
Цель урока: Рассмотреть измерение мощности и энергии.
План
1. Измерение мощности в цепях постоянного тока.
2. Измерение мощности в цепях переменного тока.
3. Измерение активной и реактивной энергии.
Содержание темы.
Измерение мощности в цепях постоянного тока.
Мощность
в электрических цепях измеряют прямым и косвенным способами. При прямом измерении используют ваттметры, а при косвенном — амперметры и вольтметры.

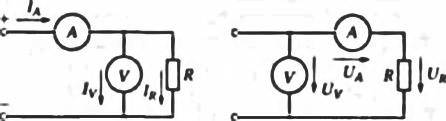

В цепях постоянного тока для измерения мощности ваттметр используют относительно редко, в основном примеряют метод амперметра — вольтметра (рис. 6). Определив амперметром значение тока I и вольтметром напряжениеU,вычисляют мощность по формуле
P = UI
Для уменьшения погрешности, возникающей из-за влияния внутренних сопротивлений приборов, схему рис. 6, а используют при малом сопротивленииR a, схему рис. 6, б — при большом сопротивлении Rn .
Полную мощность Sприемника измеряют, как правило, методом амперметра — вольтметра:
S = UI ,
где U ,I — действующие значения напряжения и тока соответственно.
Измерение активной мощности ваттметром в однофазных цепях производят по схеме, представленной на рис. 7, а.Токовую обмотку включают в цепь последовательно с приемником Rn(т. е. в цепь тока), а обмотку напряжения — параллельно приемнику Rn на напряжение U.
Измерение активной и реактивной энергии. Активную энергию в цепях однофазного переменного тока измеряют индукционным* счетчиками, включаемыми в цепь по тем же схемам, что и ваттметры. Активная энергия выражается в ватт-секундах или киловатт часах. Для измерения активной энергии в системах энергоснабжения широко применяют двух- и трехэлементные счетчики. В трехфазных цепях реактивная энергия учитывается с помощью трехфазных трехэлементных счетчиков.
Перечень рекомендуемых учебных изданий, Интернет-ресурсов, дополнительной литературы:
Основные источники:
1. Китаев В.Е. Электротехника с основами промышленной электроники. Издание второе, переработанное и дополненное. Москва «Высшая школа», 1985
2. Гольгин А.Ф., Ильяшенко Л.А. Устройство и обслуживание электрооборудования промышленных предприятий, Москва «Высшая школа», 1986
3. Новиков П.Н., Толчеев О.В. Задачник по электротехнике, Москва, издательский центр «Академия», 2008
4. Ломоносов В.Ю., Поливанов К.М., Михайлов О.П. Электротехника, Москва, «Энергоатомиздат», 1990
5. Касаткин А.С. Основы электротехники, Москва «Высшая школа», 1986
Д.З. Изучите конспект и ответьте на вопросы:
1. Как измеряют мощность в цепях постоянного тока?
2. Как измеряют мощность в цепях переменного тока?
