Тема программы: Электроизмерительные приборы и технические измерения.
Электротехника. ур№20.
Тема программы: Электроизмерительные приборы и технические измерения.
Тема урока: Схемы включения амперметра и вольтметра.
Цель урока: Рассмотреть схемы включения амперметра и вольтметра. Измерение мощности и энергии.
План
1. Измерение постоянного тока.
2. Измерение постоянного напряжения.
Содержание темы.
1)Измерение постоянного тока
Чтобы в электрической цепи измерить ток, необходимо последовательно с приемником электроэнергии включить амперметр или миллиамперметр. При этом, чтобы исключить влияние измерительного прибора на работу потребителя,амперметр должен обладать очень малым внутренним сопротивлением, чтобы практически его можно было бы принять равным нулю, чтобы падением напряжения на приборе можно было бы просто пренебречь.

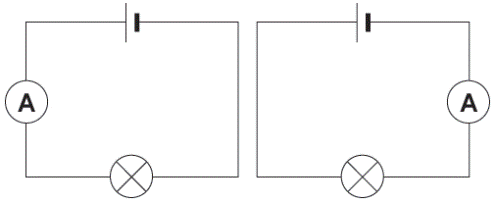

Включение амперметра в цепь — всегда последовательно с нагрузкой. Если подключить амперметр параллельно нагрузке, параллельно источнику питания, то амперметр просто сгорит или сгорит источник, поскольку весь ток потечет через мизерное сопротивление измерительного прибора.

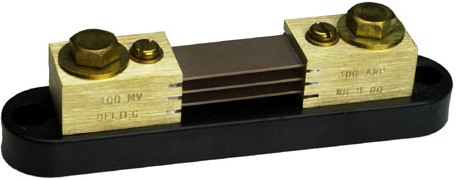

Шунт — цепь, включаемая параллельно данной цепи или прибору. Шунты применяются для расширения пределов измерений амперметров, т. к. в шунте ответвляется часть тока, текущего в цепи, тем большая, чем меньше сопротивление шунта.
Пределы измерения амперметров, предназначенных для проведения измерений в цепях постоянного тока, расширяемы, путем подключения амперметра не напрямую измерительной катушкой последовательно нагрузке, а путем подключения измерительной катушки амперметра параллельно шунту.
|
2) Измерение постоянного напряжения
Чтобы измерить постоянное напряжение между двумя точками цепи, параллельно цепи, между этими двумя точками, подключают вольтметр. Вольтметр включается всегда параллельно приемнику или источнику. А чтобы подключенный вольтметр не оказывал влияния на работу цепи, не вызывал бы снижения напряжения, не вызывал потерь, - он должен обладать достаточно высоким внутренним сопротивлением, чтобы током через вольтметр можно было бы пренебречь.
Добавочный резистор
И чтобы расширить пределы измерения вольтметра, последовательно с его рабочей обмоткой включается добавочный резистор, чтобы только часть измеряемого напряжения приходилась бы непосредственно на измерительную обмотку прибора, пропорционально ее сопротивлению. А при известном значении сопротивления добавочного резистора, по зафиксированному на нем напряжению легко определяется полное измеряемое напряжение, действующее в данной цепи. Так работают все классические вольтметры.
Коэффициент, появляющийся в результате добавления добавочного резистора, покажет, во сколько раз измеряемое напряжение больше напряжения, приходящегося на измерительную катушку прибора. То есть пределы измерения прибора зависят от величины добавочного резистора.
Перечень рекомендуемых учебных изданий, Интернет-ресурсов, дополнительной литературы:
Основные источники:
1. Китаев В.Е. Электротехника с основами промышленной электроники. Издание второе, переработанное и дополненное. Москва «Высшая школа», 1985
2. Гольгин А.Ф., Ильяшенко Л.А. Устройство и обслуживание электрооборудования промышленных предприятий, Москва «Высшая школа», 1986
3. Новиков П.Н., Толчеев О.В. Задачник по электротехнике, Москва, издательский центр «Академия», 2008
4. Ломоносов В.Ю., Поливанов К.М., Михайлов О.П. Электротехника, Москва, «Энергоатомиздат», 1990
5. Касаткин А.С. Основы электротехники, Москва «Высшая школа», 1986
Д.З. Изучите конспект и ответьте на вопросы:
1.Схемы включения амперметра и вольтметра?
2.Для чего применяются шунты и добавочные сопротивления?
