Тема программы: Электромагнетизм
Урок№15.
Тема программы: Электромагнетизм
Тема урока: Простейшие электромагнитные поля и их характеристики.
Цель: Ввести понятие магнитного поля и его характеристик.
План урока.
1. Магнитное поле и его характеристики.
2.Графическое изображение магнитного поля.
Содержание урока.
Магнитное поле и его характеристики.
При прохождении электрического тока по проводнику вокруг него образуется магнитное поле. Магнитное поле представляет собой один из видов материи. Оно обладает энергией, которая проявляет себя в виде электромагнитных сил, действующих на отдельные движущиеся электрические заряды (электроны и ионы) и на их потоки, т. е. электрический ток. Под влиянием электромагнитных сил движущиеся заряженные частицы отклоняются от своего первоначального пути в направлении, перпендикулярном полю (рис. 34).

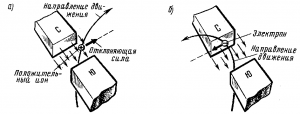

Рис. 34. Схемы действия магнитного поля на движущиеся электрические заряды: положительный ион (а) и электрон (б).
Магнитное поле образуется только вокруг движущихся электрических зарядов, и его действие распространяется тоже лишь на движущиеся заряды. Магнитное и электрические поля неразрывны и образуют совместно единое электромагнитное поле. Всякое изменение электрического поля приводит к появлению магнитного поля и, наоборот, всякое изменение магнитного поля сопровождается возникновением электрического поля. Электромагнитное поле распространяется со скоростью света, т. е. 300 000 км/с.
Графическое изображение магнитного поля.
Графически магнитное поле изображают магнитными силовыми линиями, которые проводят так, чтобы направление силовой линии в каждой точке поля совпадало с направлением сил поля; магнитные силовые линии всегда являются непрерывными и замкнутыми. Направление магнитного поля в каждой точке может быть определено при помощи магнитной стрелки.
Северный полюс стрелки всегда устанавливается в направлении действия сил поля. Конец постоянного магнита, из которого выходят силовые линии (рис. 35, а), принято считать северным полюсом, а противоположный конец, в который входят силовые линии,— южным полюсом (силовые линии, проходящие внутри магнита, не показаны).
Распределение силовых линий между полюсами плоского магнита можно обнаружить при помощи стальных опилок, насыпанных на лист бумаги, положенный на полюсы (рис. 35, б).

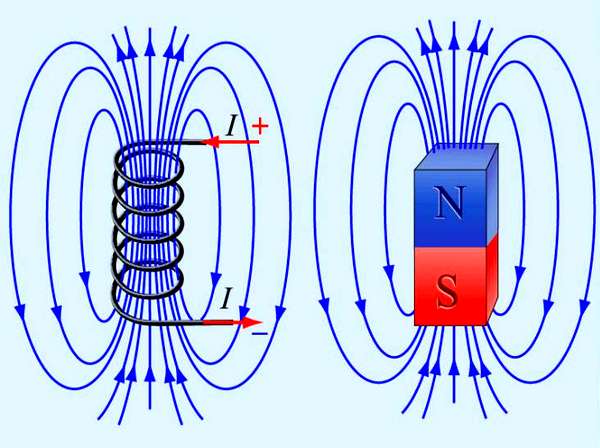

Рис. 35. Магнитное поле, созданное постоянным магнитом.
Для магнитного поля в воздушном зазоре между двумя параллельно расположенными разноименными полюсами постоянного магнита характерно равномерное распределение силовых магнитных линий (рис. 36) (силовые линии, проходящие внутри магнита, не показаны).

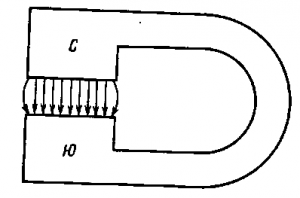

Рис. 36. Однородное магнитное поле между полюсами постоянного магнита.
Для более наглядного изображения магнитного поля силовые линии располагают реже или гуще. В тех местах, где магнитное роле сильнее, силовые линии располагают ближе друг к другу, там же, где оно слабее,— дальше друг от друга. Силовые линии нигде не пересекаются.
Во многих случаях удобно рассматривать магнитные силовые линии как некоторые упругие растянутые нити, которые стремятся сократиться, а также взаимно отталкиваются друг от друга (имеют взаимный боковой распор). Такое механическое представление о силовых линиях позволяет наглядно объяснить возникновение электромагнитных сил при взаимодействии магнитного поля и Проводника с током, а также двух магнитных полей.
Основными характеристиками магнитного поля являются магнитная индукция, магнитный поток, магнитная проницаемость и напряженность магнитного поля.
Основные источники:
1. Китаев В.Е. Электротехника с основами промышленной электроники. Издание второе, переработанное и дополненное. Москва «Высшая школа», 1985
2. Гольгин А.Ф., Ильяшенко Л.А. Устройство и обслуживание электрооборудования промышленных предприятий, Москва «Высшая школа», 1986
3. Новиков П.Н., Толчеев О.В. Задачник по электротехнике, Москва, издательский центр «Академия», 2008
4. Ломоносов В.Ю., Поливанов К.М., Михайлов О.П. Электротехника, Москва, «Энергоатомиздат», 1990
5. Касаткин А.С. Основы электротехники, Москва «Высшая школа», 1986
Д.З. Изучите конспект и ответьте на вопросы:
1. Где возникает магнитное поле?
2.Что представляют собой силовые линии магнитно поля?
