Лабораторная работа №4
Тема: Ремонт автомобильных камер
Технологическая инструкция
1. Техника безопасности при выполнении работы.
1.1. Работы по вулканизации шин и камер необходимо выполнять в отдельном помещении.
1.2. При вырезании заплат, лезвие ножа необходимо перемещать от себя (от руки, в которой зажат материал), а не на себя. Нож, которым вырезают заплату, должен иметь исправную рукоятку и острое заточенное лезвие.
1.3. Раскрой, промазывание материала резиновым клеем необходимо выполнять ь на специальных столах. Столы должны быть покрыты ровными и толстыми листами цветного металла.
1.4. Емкости с бензином и клеем необходимо держать только закрытыми, открывая их в случае необходимости.
1.5. Вынимать камеру из струбцины после вулканизации можно только после того, как восстановленный участок остынет.
2. Цель работы.
Своевременный ремонт автомобильных камер оказывает существенное влияние на рост общего пробега шин и снижения себестоимости их эксплуатации.
Главная цель лабораторной работы научить студентов практическим навыкам выполнения ремонта автомобильных камер.
3. Содержание работы.
3.1. Определение перечня работ по ремонту автомобильных камер.
3.2. Заготовка материалов.
3.3. Вулканизация поврежденного участка и контроль выполненной работы.
4. Оборудование рабочего места.
4.1. Электрический вулканизатор.
4.2. Комплект инструментов вулканизаторщика.
4.3. Автомобильные камеры, которые имеют проколы.
4.4. Расходные материалы для ремонта автомобильных камер.
5. Порядок выполнения работы.
5.1. Ознакомиться с инструкцией.
5.2. Определить количество работ по ремонту автомобильных камер.
5.2.1. Накачать камеру воздухом и погрузить камеру в ванну с водой.
5.2.2.Обозначить места проколов по пузырькам воздуха, выходящего из камеры в месте прокола.
5.3. Заготовить материалы.
5.3.1. Заготовить не вулканизированную камерную ленточную резину толщиной 2 мм для заплат.
5.3.2. Заготовить для изготовления фланцев камер резиновый гофер.
5.3.3. Полоски вулканизированной резины прошероховать.
5.3.4. Протереть прошерохованые поверхности бензином. Просушить 25-30 минут.
5.3.5. Промазать клеем концентрации 1:8 с просушкой на вешалках при температуре 20-30°С на протяжении 30-40 минут.
5.3.6. Заготовить фланцы с одного слоя старой резины и двух слоёв гофера, протереть бензином, просушить и промазать клеем 2 раза концентрации 1:8 с соответствующей просушкой.
5.3.7. Отремонтировать вентиль камеры на слесарном верстаке, исправить резьбу метчиком и плашкой.
5.3.8. Края поврежденных камер округлить ножницами или ножом, прошероховать.
5.3.9. Очистить прошерохованные места от пыли, протереть бензином, просушить в течение 25 минут, потом промазать 2 раза клеем концентрации 1:8 и просушить после каждой промазки в течении 40 минут при температуре 25-30°С.
Рисунок 5.1-Привод шероховального инструмента мод.6225

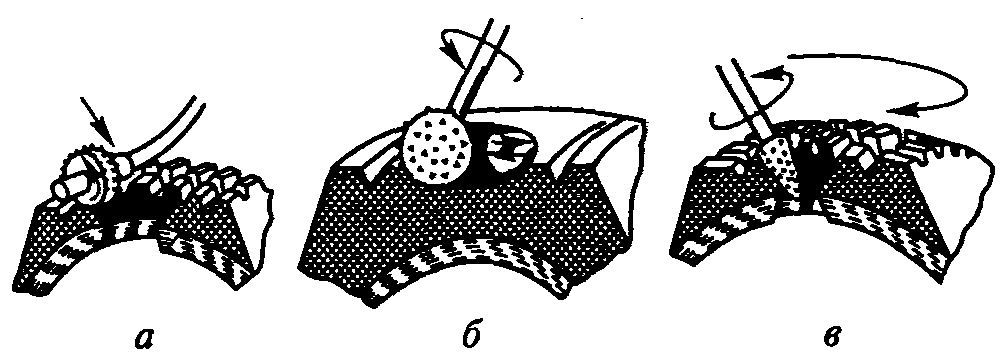

Рисунок 5.2 – Методы обработки повреждённых участков покрышек различными типами шераховок
а)
|
б)
|

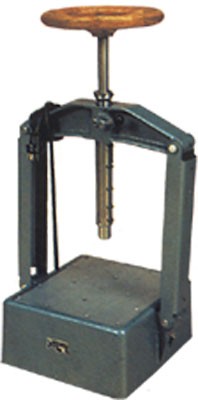

Рисунок 5.3 – Аппарат электоровулканизационный:
а) модель 6134; б) модель 6140
Для замены вентиля камеры срезать старый вентиль ножом, участок крепления очистить и зашераховать наждачным кругом для наложения заплаты, а на камере выбрать новый участок, который зашераховуют и подготавливают к приклееванию резиновой заплаты нового вентиля.
5.4. Вулканизация, участка и контроль.
5.4.1. Вулканизированный участок камеры и плиту пудрят тальком, кладут камеру на плиту вулканизированным участком вниз.
5.4.2. Положить на камеру нажимную металлическую плитку
5.4.3. Малые заплаты вулканизируют в течение 10 минут, стыки 15 минут, фланцы вентилей 20 минут.
5.4.4. Снять автомобильную камеру – срезать края заплаты и стыков, прошлифовать наплывы, заусенцы.
5.4.5. Внешним осмотром определить дефекты после вулканизации.
5.4.6. Проверить камеру на герметичность под давлением 0,15 Мпа воздуха в ванне с водой.
6. Технические условия при проведении ремонта автомобильных камер.
6.1. Температура вулканизации 143°С.
6.2. Вентили с сорванной резьбой под пружинную гайку, с испорченным или негерметичным корпусом не ремонтировать, а заменять.
Справочные данные
Таблица 6.1- Нормы затрат материалов для ремонта камер.
| Материалы | Нормы затрат материала на 1 ремонтную единицу, г |
| Камерная невулканизированная резина | 2.0 |
| Клеенная резина | 0.5 |
| Резина утильных камер | 6.0 |
| Гофер | 0.2 |
| Бензин – растворитель | 3.5 |
| Вентиль | 12.0 (на 100 камер) |
7. Контрольные вопросы.
7.1. Как рассчитать объем ремонта камер?
7.2. Как заготовить заплату?
7.3. Как изготовить фланцы камер?
7.4. Как ремонтируются детали вентиля?
7.5. Порядок проведения вулканизации камер.
