Олифы полунатуральные
Уплотненные олифы (полунатуральные) получают путем окислительного уплотнения растительных масел воздухом при нагревании до высоких температур и последующего разбавления полученного вязкого продукта летучими растворителями с добавкой сиккатива.
К уплотненным (полунатуральным) относятся олифа оксоль, касторовая, глифталевая, пентафталевая, сульфоксоль и др.
Олифу оксоль (ГОСТ 190—78) получают в результате окисления (оксидирования) растительных масел с последующим введением сиккативов и разбавлением уайт-спиритом
В зависимости от применяемого сырья олифу оксоль выпускают двух марок:
В — из льняного и конопляного масла;
ПВ — из подсолнечного, соевого, рыжикового, сафлорового, виноградного, кукурузного масел.
Оксоль марки В предназначена для изготовления масляных красок, употребляемых для наружных и внутренних работ, за исключением окраски полов,
оксоль марки ПВ — для изготовления масляных красок, используемых для внутренних покрытий, за исключением окраски полов.
Растворителем служит уайт-спирит (ГОСТ 3134—78) в количестве не более 45 %.
Прозрачность оксоли всех марок должна быть полной. Условная вязкость ее при 20 °С по ВЗ-4 для марки В 18—22 с, для марки ПВ 19—25 с.
Время высыхания олифы до степени 3 для марки В 20 ч, для марки ПВ 24 ч.
Олифа оксоль — пожаро- и взрывоопасный материал. При ее производстве и применении необходимо строго соблюдать правила техники безопасности, производственной санитарии и противопожарные правила.
Олифа глифталевая — связующее, полученное при взаимодействии растительных масел, глицерина, фталевого ангидрида с добавкой сиккатива и разбавленное растворителем (уайт-спиритом).
По атмосферостойкости глифталевая олифа почти не уступает натуральным олифам и используется для изготовления и разведения густотертых красок, применяемых для наружных и внутренних покрытий по деревянным, металлическим и оштукатуренным поверхностям.
Время высыхания глифталевой олифы до степени 3 - 24 ч, прозрачность полная. Содержание растворителя не более 50 %.
Пентафталевая олифа получается при разведении пентафталевой смолы растворителем с модификацией растительными маслами.
Пентафталевую и глифталевую олифы называют алкидными. Их можно использовать для изготовления густотертых и готовых к применению алкидных красок, применяемых для внутренних и наружных работ.
Содержание растворителя в пентафталевой олифе должно быть не более 50 %, Прозрачность олифы полная. Время высыхания «от пыли» (до степени 1) — 12 ч, полного (до степени 3) — 24 ч.
Олифа касторовая. Процесс изготовления аналогичен изготовлению олифы оксоль. Сырьем служит касторовое масло, подвергающееся уплотнению в присутствии катализаторов. Растворители — уайт-спирит или скипидар в количестве не более 50 %. Время высыхания до степени 3 24 ч. Прозрачность касторовой олифы должна быть полной. Применяют ее для разведения густотертых масляных крас
Олифы искусственные
Эти олифы получают путем химической обработки пленкообразующих органических материалов с нагреванием и добавкой растворителей, имеют темный цвет, дают пленку пониженного качества и применяются для малоответственных лакокрасочных покрытий. К этому виду олиф относятся сланцевая, солевая, синтоловая, полидиеновая и др.
Сланцевая олифа — продукт окисления сланцевых масел, растворенных в органических растворителях (сланцевый бензин, ксилол). Сланцевую олифу используют для разведения красок, применяемых из-за неприятного запаха в основном для наружных, изредка внутренних окрасок по металлу, дереву и штукатурке. Время полного (до степени 3) высыхания олифы 24 ч. Применение сланцевой олифы для окраски полов и предметов бытового назначения не допускается. Из-за темного цвета сланцевую олифу нельзя применять для создания светлых колеров. Помещения окрашенные красками, приготовленными на сланцевой олифе, необходимо проветривать до полного удаления запаха.
Солевые олифы — это растворы алюминиевых и кальциевых солей органических кислот в уайт-спирите или других растворителях органического происхождения. Применяются они только для внутренних малоответственных работ, так как дают слабую пленку. Красками, приготовленными на солевых олифах, можно окрашивать деревянные, металлические и оштукатуренные поверхности. К этому виду олиф относятся нафтеноль, карбоиоль и др. Время высыхания солевых олиф до степени 3 24 ч. Прозрачность полная.
Синтоловая олифа — продукт окисления керосина кислородом воздуха, растворенный органическими растворителями при нагревании до высоких температур. Применяется она также для внутренних малоответственных работ по дереву, металлу и штукатурке. Прозрачность полная, цвет темный, время высыхания до степени 3 24 ч.
К синтетическим относятся также олифы этиноль, кумароно-инденовая, полидиеновая и др.
Смолы
Смолы подразделяются на натуральные и искусственные. Их широко применяют для изготовления лакокрасочных материалов.
Смолы натуральные
Канифоль сосновую (ГОСТ 19113—84) получают из смолы (живицы), выделяемой хвойными деревьями при надрезах.
Живица также служит сырьем для приготовления скипидара живичного, применяемого в малярных работах в качестве растворителя
Канифоль имеет прозрачную стекловидную структуру.
Канифоль используют для изготовления лаков, олиф и других лакокрасочных материалов.
канифоль
Шеллак, сандарак и даммар — смолы растительного происхождения, добываемые из деревьев, произрастающих в Индии, Африке, Австралии и других странах.
Шеллак используют для получения спиртовых лаков и политур, применяемых в мебельной промышленности.
Шеллак
Сандарак и даммар в настоящее время почти не применяются, так как их вытесняют различные синтетические смолы, ассортимент которых значительно расширился.

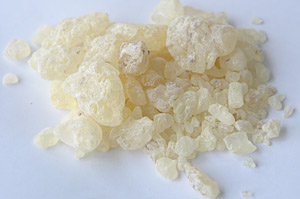

сандарак
Даммара и растение агатис
Смолы искусственные
Этот вид смол получают в результате сложных химических процессов из различных синтетических сырьевых материалов.
К ним относятся: глифталевая, пентафталевая, поливинилхлоридная, кумароно-инденовая, фенолоформальдегидная, мочевицоформальдегидная и др.
Глифталевую смолу получают в результате нагревания льняного масла, фталевого ангидрида и глицерина. Применяют глифталевую смолу для изготовления эмалей, олиф, лаков и других лакокрасочных материалов.
Пентафталевая смола — продукт конденсации пентаэритрита и фталевого ангидрида. Применяют ее для изготовления лаков и красок высокого качества, обладающих атмосферостойкостью.
Кумароно-инденовую смолу получают в результате полимеризации кумарона и индена, которые содержатся в каменноугольных смолах. Она хорошо растворяется в скипидаре, ацетоне, толуоле, растительных маслах, слабо — в спиртах. Применяют для изготовления лаков.
Перхлорвиниловую смолу изготовляют путем дополнительного хлорирования поливинилхлорида. Выпускают ее в виде зерен или порошка белого либо кремового цвета. Растворяется в ацетоне, бензоле, ксилоле, сольвенте и других растворителях Применяется для приготовления высококачественных, атмосферостойких эмалей, лаков и фасадных красок, пригодных для работы при отрицательных температурах, а также для изготовления отделочно-декоративных пленок.
