3.7 Оформление иллюстраций
Количество иллюстраций должно быть достаточным для пояснения излагаемого текста. Иллюстрации могут быть расположены, как по тексту документа, так и в конце его. Иллюстрации следует выделять из текста свободными строками. Иллюстрацию, в зависимости от изображения, размещают по длине или по ширине страницы, при необходимости выполняют поворот иллюстрации по часовой стрелке на угол 900.
Иллюстрации должны быть выполнены в соответствии с требованиями стандартов ЕСКД и СПДС. Иллюстрации можно нумеровать арабскими цифрами СКВОЗНОЙ нумерацией, при этом они обозначаются «Рисунок 1». Допускается нумеровать иллюстрации В ПРЕДЕЛАХ РАЗДЕЛА. В этом случае номер иллюстрации состоит из номера раздела и порядкового номера иллюстрации, разделённых точкой. Например – «Рисунок 3.1».
При ссылках на иллюстрации следует писать:
«… в соответствии с рисунком 1» при сквозной нумерации,
«… в соответствии с рисунком 3.1» при нумерации в пределах раздела.
Иллюстрации, при необходимости, могут иметь тематические наименования и пояснительные данные (подрисуночный текст).
Слово рисунок с порядковым номером и наименование помещают после пояснительных данных и располагают через тире следующим образом: Рисунок 3.1 – Владимир Ильич Радкевич.
Рисунок должен быть удалён от текста на расстояние – 1 Enter.
Рисунок 3.1 – Владимир Ильич Радкевич
Иллюстрации каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением пред цифрой обозначения приложения. Например – Рисунок А.1.
3.8 Оформление графиков

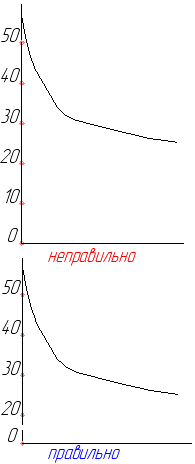

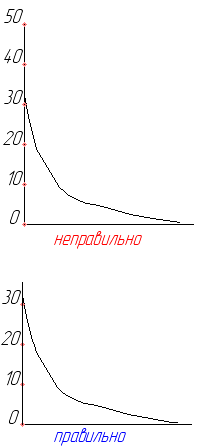

Графики могут быть построены в любой системе координат. Оси абсцисс и ординат вычерчиваются сплошными толстыми линиями. Стрелки на концах осей не показываются. Если необходимо показать не только характер зависимости, но и числовые значения для отдельных точек кривой, то на осях строят шкалы. Масштабы шкал выбираются из условия максимального использования всей площади листа. Цифры ставят вне контура графика. Допускается разрыв в сетке, осях и шкалах с целью уменьшения площади графика. рисунок 3.2.
Рисунок 3.2
Надписи, обозначающие величины, отложенные по осям, располагаются параллельно осям. В надписи указывают название отложенной величины и единицы измерения. Все пояснения, указания по возможности, надо выносить из графика в подрисуночную надпись. Пример оформления графика приведен на рисунке 3.3.
Рисунок 3.3 – График неравномерности поступления вагонов под погрузку
3.9 Построение таблиц

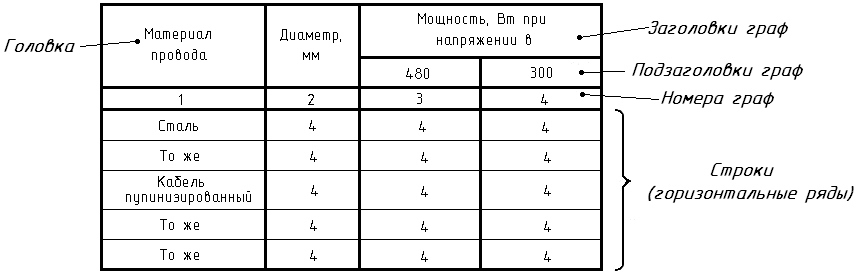

Таблицы применяют для лучшей наглядности и удобства сравнения показателей. Цифровой материал, как правило, оформляют в виде таблиц в соответствии с рисунком 3.4.
Таблица 3.1 – Выбор мощности усилителя
Рисунок 3.4 – Пример оформления таблицы
Таблицы, за исключением таблиц приложений, можно нумеровать арабскими цифрами СКВОЗНОЙ нумерацией.
Допускается нумеровать таблицы В ПРЕДЕЛАХ РАЗДЕЛА. В этом случае номер таблицы состоит из номера раздела и порядкового номера таблицы, разделённых точкой.
На все таблицы документа должны быть приведены ссылки в тексте документа, при ссылке следует писать «таблица» с указанием её номера.
Допускается помещать таблицу вдоль длинной стороны листа документа.
Если строки или графы таблицы выходят за формат страницы, её делят на части, помещая одну часть под другой или рядом, при этом в каждой части таблицы повторяют её головку и боковик. При делении таблицы на части допускается её головку или боковик заменять соответственно номером граф и строк. При этом нумеруют арабскими цифрами графы и (или) строки таблицы.
Слово «Таблица» указывают один раз слева над первой частью таблицы в соответствии с рисунком 3.5, над другими частями пишут слово «Продолжение таблицы» с указанием номера таблицы в соответствии с рисунком 3.6.
Таблица… в миллиметрах
| Номинальный диаметр резьбы болта, винта, шпильки | Внутренний диаметр шайбы | Толщина шайбы | |||||
| Лёгкой | Нормальной | Тяжёлой | |||||
| а | b | a | b | a | b | ||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 2.5 | 2.6 | 0.6 | 0.8 | 0.6 | 0.6 | - | - |
Рисунок 3.5
Продолжение таблицы… в миллиметрах
| Номинальный диаметр резьбы болта, винта, шпильки | Внутренний диаметр шайбы | Толщина шайбы | |||||
| Лёгкой | Нормальной | Тяжёлой | |||||
| а | b | a | b | a | b | ||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 4.0 | 4.1 | 1.0 | 1.2 | 1.0 | 1.2 | 1.2 | 1.6 |
| … | … | … | … | … | … | … | … |
| 42.0 | 42.5 | - | - | 9.0 | 9.0 | - | - |
Рисунок 3.6
Таблицы с небольшим количеством граф допускается делить на части и помещать одну часть рядом с другой на одной странице, при этом повторяют головку таблицы в соответствии с рисунком 3.7. Рекомендуется разделять части таблицы двойной линией или линией толщиной 2s.
Таблица…
| Диаметр стержня крепёжной детали, мм | Масса 1000 штук стальных шайб, кг | Диаметр стержня крепёжной детали, мм | Масса 1000 штук стальных шайб, кг |
| 1.1 1.2 1.4 | 0.045 0.043 0.111 | 2.0 2.5 3.0 | 0.192 0.350 0.553 |
Рисунок 3.7
Графу «Номер по порядку» в таблицу включать не допускается. Нумерация граф таблицы арабскими цифрами допускается в тех случаях, когда в тексте документа имеются ссылки на них, при делении таблицы на части, а также при переносе части таблицы на следующую страницу в соответствии с рисунком 3.8.
Таблица… размеры в миллиметрах
| Условный проход, Dy | D | L | L1 | L2 | Масса, кг, не более |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 50 | 160 | 130 | 525 | 600 | 160 |
| 80 | 195 | 210 | 170 |
Рисунок 3.8
3.10 Применение сносок
Если необходимо пояснить отдельные данные, приведенные в пояснительной записке, то эти данные следует обозначать над срочными знаками сноски.
Знак сноски ставят непосредственно после того слова, числа, символа, предложения, к которому дается пояснение, и непосредственно перед текстом пояснения. Знак сноски выполняют арабскими цифрами со скобкой или звездочкой и помещают на уровне верхнего обреза шрифта.
Пример – «… печатающее устройство 2) …»
Нумерация сносок отдельная для каждой страницы. Допускается вместо цифр выполнять сноски звёздочками:* Применять более 4 звёздочек не рекомендуется. Примеры могу быть приведены в тех случаях, когда они поясняют требования документа или способствуют более краткому их изложению. Примеры размещают, нумеруют, оформляют так же, как и примечания
3.11 Оформление заключения
Заключение содержит оценку результатов работы с точки зрения целей и задач, предусмотренных во введении к проекту.
Работа над текстом закончена, но необходимо проверить основные "точки": название темы – с названием темы в титульном листе и в задании; инициалы, фамилии всех, имеющих отношение к проекту; использование таблиц, графиков, диаграмм, схем; использование данных; использование терминологии, сокращений и пр.; аналитические ошибки; ошибки в вычислениях; языковые ошибки (орфографические, синтаксические, пунктуационные, стилистические и т. п.); правильность библиографических ссылок.
Законченный проект студент предоставляет руководителю проекта. Руководитель проекта составляет отзыва на каждый индивидуальный проект. Далее осуществляется процедура защиты проекта.
3.12 Оформление приложений
Материал, дополняющий текст документа, допускается помещать в приложениях. В тексте документа на все приложения должны быть даны ссылки. Приложения располагают в порядке ссылок на них в тексте документа.
Каждое приложение следует начинать с новой страницы с указанием наверху посередине страницы слова «ПРИЛОЖЕНИЕ». Приложение должно иметь заголовок, который записывают симметрично относительно текста с прописной буквой отдельной строкой.
Приложения обозначают заглавными буквами русского алфавита, начиная с А, за исключением букв Е, Ё, З, Й, О, Ч, Ь, Ы, Ъ.
Приложения должны иметь общую с остальной частью документа сквозную нумерацию страниц.
Все приложения должны быть перечислены в содержании документа.
