Правило 1. Не должно быть замкнутых размерных цепей.

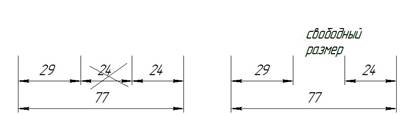

Цепь называется замкнутой, когда одно из ее звеньев равно сумме всех других. Какое-то звено в этой цепи лишнее, и от него просто избавляются. Размер, отсутствующий в размерной цепи, называется свободным.
Рисунок 5
Однако свободным можно сделать не любой размер. На этот счет тоже существует определенное правило:
В качестве свободного размера выбирается протяженность самого большого по габаритам элемента детали на наружной поверхности и самого маленького по габаритам элемента внутренней поверхности.
Пример простановки размеров в соответствии с этими правилами показан на рисунке 6.
Рисунок 6
Рассмотрим процесс изготовления детали на токарном станке. Диаметр заготовки совпадает с наибольшим наружным диаметром детали. Центральное отверстие минимального диаметра получается сверлением заготовки насквозь. Остальной металл внутри заготовки удаляется от разных баз с помощью резцов. Перемещения этих резцов и задаются размерами детали. Для воспроизведения внешней формы детали не требуется самый большой размер на внешней поверхности. При обработке внешней поверхности резцом удаляется металл до необходимых меньших диаметров. Поэтому длины этих диаметров задаются линейными размерами на чертеже.
Правило 2. В чертежах проставляется размер проточки и расстояние от базы до ее дальнего края.
Рисунок 7
Пример нанесения размеров от баз.
При соединении на чертеже вида с разрезом размеры, относящиеся к внутренней поверхности детали, располагают со стороны разреза, а к наружной – со стороны вида. База А является основной.
Рисунок 8
При изготовлении детали заготовку сначала протачивают снаружи до диаметра d1на длину l1 от базы А. Затем до диаметра d2 на длину l2от вспомогательной базы Б. Проточку диаметром d3 и шириной n выполняют резцом, у которого режущая часть имеет ту же ширину.
При обработке внутренней поверхности детали вначале просверливают сквозное отверстие диаметром d4. Затем от основной базы А детали растачивают до диаметра d5 на длину l3. Проточку диаметром d6выполняют резцом шириной n1 . Далее деталь подрезают слева по длине l.
Кроме основной базы А используются вспомогательные базы – базы Б и В.
При нанесении размеров на чертеже использованы и некоторые другие условности в простановке размеров. С учетом формы детали для выполнения ее чертежа будет вполне достаточно формата А4. Если при вертикальном расположении формата А4 чертить деталь с горизонтальным расположением оси, то она получится очень маленькой, и негде будет разместить размеры. Поэтому для формата А4 допускается вертикальное расположение деталей вращения.

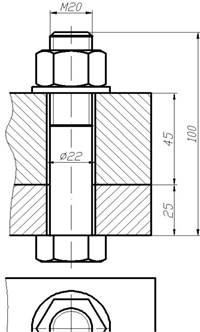

Рис. 10

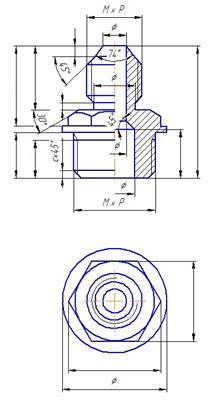

Рисунок. 9
Задание:
1. Прочитать Гл. 3, п. 3.5, Гл. 4, п.4.3 (учебник по инженерной графике, автор А.М. Бродский).
2. Выполнить в тетради чертёж болтового соединения в натуральную величину с указанием размеров, рис 4.69 из учебника или рис.10 из лекции (вид сверху выполнить целиком.
