Учебная практика ПМ 01. «Техническое обслуживание и ремонт узлов локомотива»
Дата 05.12.2022г. Группа № 36
Мастер п/о: Дубина Т.С.
Тема 15 : Техническое обслуживание и ремонт дизеля.
Занятие 15.4 Ремонт цилиндровых втулок.
Время занятия- 6 часа.
Цели :
Образовательная: ознакомить студентов с ремонтом цилиндровых втулок.
Воспитательная: воспитать у студентов чувство ответственного отношения к труду, профессиональную этику, продолжать формирование активной жизненной позиции, осознанной потребностей в труде, бережное отношение к инструменту и оборудованию, внимательность в соблюдении правил техники безопасности.
Развивающая: развивать у студентов память, умение сравнивать, анализировать, способность логически мыслить, умение контролировать свои действия, умение решать проблемные ситуации.
Методическая: формирование практических умений при ремонте цилиндровых втулок.
Литература:
1.Учебник для студентов техникумов ж.д транспорта. - М., Транспорт, 2006
2.Технические средства ж.д транспорта.- Е.П. Гундорова, 2011
3.Управление и эксплатация транспорта на ж.д.-В.И. Ковалев,2010
4.«Технология ремонта тепловозов» В.П. Иванов
5. «Ремонт механического оборудования тепловозов» В.П. Скепский, 1991
ПЛАН – КОНСПЕКТ
Ремонт цилиндровых втулок
Втулка цилиндра (рис.38) предназначена для направления движения поршня и вместе с ним и крышкой образует камеру сгорания. Конструкция втулки цилиндра дизелей типа Д49 – так называемого подвесного типа. Важными преимуществами такого типа втулок являются: возможность сборки втулки с крышкой цилиндра в виде отдельного комплекта дизеля, при этом до установки в дизель опрессовывают комплект «втулка – крышка» и проверяют деформацию зеркала втулки после затяжки шпилек, соединяющих втулку с крышкой.

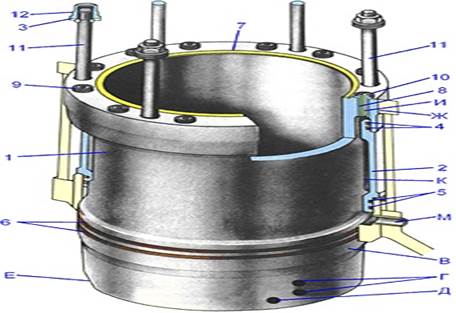

Рис. 38 –Втулка цилиндра
1 – втулка; 2 – рубашка; 3-6,9 – уплотнительные кольца; 7,10 – прокладки; 8 – втулка для перетока воды в крышку; 11 - шпилька; 12 – глухая гайка; В, Ж – нижний и верхний опорные пояса; Г – отверстия для крепления приспособления; Д – отверстия для монтажного болта; Е – скос; К – полость; М – отверстие в блоке цилиндров для подвода воды; И – теплоизолирующее покрытие втулки
В подвесной втулке нет жесткой связи с блоком цилиндров, в результате чего газовый стык выведен из силовой схемы остова дизеля и разгружен от осевых усилий давления сгорания. Выбранная конструкция и материал втулки обеспечивают: необходимую прочность в условиях совместного действия температурных деформаций, давления газов, усилий затяжки шпилек крепления к крышке цилиндра и бокового давления поршня; работоспособность трущихся пар «тронк поршня – втулка» и «поршневое кольцо – втулка»; повышенную стойкость поверхностей, охлаждаемых водой, к ее коррозионно-кавитационным воздействиям.
Указанным требованиям удовлетворяет применяемый для втулок дизелей Д49 антифрикционный легированный чугун. Повышение антифрикционных свойств, улучшение прирабатываемости втулки с поршнем и поршневыми кольцами в начальный период работы обеспечивается фосфатированием рабочей поверхности втулки.
На втулку 1 напрессована стальная или алюминиевая рубашка 2. Между втулкой и рубашкой образована полость К для охлаждающей воды, поступающей из отверстия М в блоке цилиндров. В крышку цилидра вода проходит через переточные втулки 8. Снижение температурного перепада по сечению верхнего пояса втулки достигается установкой втулок, покрытых с внешней стороны теплоизолирующим слоем и изолированных по торцу от втулки цилиндров с помощью паронитовой прокладки 10. Отличительной особенностью втулки цилиндров является изолирование уплотнительных колец 4 верхнего пояса от непосредственного воздействия высоких температур. Температура втулки в зоне резиновых уплотнительных колец не превышает температуру охлаждающей воды.
Уплотнение водяной полости между втулкой и блоком достигается с помощью двух резиновых колец 6, между рубашкой и блоком – с помощью двух резиновых колец 5, между втулкой и рубашкой – с помощью двух резиновых колец 4.
Газовый стык между втулкой и крышкой цилиндра уплотнен омедненной прокладкой 7 и стянут шпильками 11. Два отверстия Г используют для крепления приспособления, удерживающего поршень при монтаже и демонтаже цилиндрового комплекта. В отверстие Д устанавливают монтажный болт для предотвращения сползания рубашки при транспортировке комплекта. При сборке с крышкой цилиндра и установке в блок втулку устанавливают скосом Е на сторону всасывания. На шпильку, расположенную над скосом Е, устанавливают глухую гайку 12 и резиновое кольцо 3, поскольку они расположены в масляной полости крышки цилиндра.
–

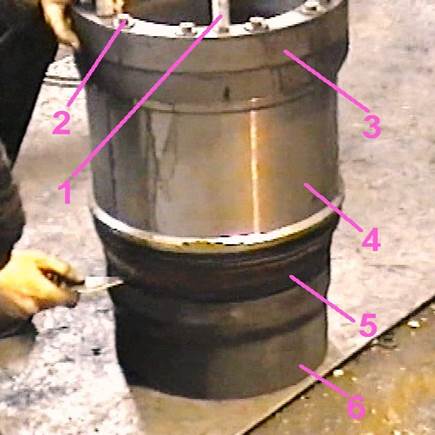

Рис. 39 Втулка цилиндра
1 – шпилька крепления втулки; 2 – втулка для перетока воды в крышку; 3 – утолщенный бурт гильзы; 4 – рубашка; 5 – уплотнительные кольца; 6 – гильза.
Коррозионно-кавитационная стойкость втулки и рубашки в значительной степени зависит от качества применяемой воды и присадки к воде.
