Учебная практика ПМ 01 . «Техническое обслуживание и ремонт узлов локомотива»
Дата 01.03.2023г. Группа № 36
Мастер п/о: Дубина Т.С.
Техническое обслуживание, проверка и регулировка отдельных приборов локомотива.
Тема 20 : Техническое обслуживание и ремонт электрических аппаратов.
Занятие 20.5 Ремонт аккумуляторных батарей .
Время занятия- 3часа.
Цели :
Образовательная: ознакомить студентов с ремонтом аккумуляторных батарей.
Воспитательная: воспитать у студентов чувство ответственного отношения к труду, профессиональную этику, продолжать формирование активной жизненной позиции, осознанной потребностей в труде, бережное отношение к инструменту и оборудованию, внимательность в соблюдении правил техники безопасности.
Развивающая: развивать у студентов память, умение сравнивать, анализировать, способность логически мыслить, умение контролировать свои действия, умение решать проблемные ситуации.
Методическая: формирование практических умений при ремонте аккумуляторных батарей.
Литература:
1.Учебник для студентов техникумов ж.д транспорта. - М., Транспорт, 2006
2.Технические средства ж.д транспорта.- Е.П. Гундорова, 2011
3.Управление и эксплатация транспорта на ж.д.-В.И. Ковалев,2010
4. «Устройство и ремонт электровозов» А.В. Грищенко,2010
ПЛАН – КОНСПЕК
Ремонт аккумуляторных батарей
Аккумуляторные батареи на э.п.с. эксплуатируются в переменных температурных условиях, подвергаются воздействию пыли, грязи и влаги, тряске, вибрации и толчкам, что может приводить к сокращению срока их службы. При температуре выше 45°С активная масса пластин размягчается, ослабляется ее связь с решеткой, что может вызвать ее сползание. Кроме того, у аккумуляторов могут возникать: повышенные саморазряд и газовыделение, отдельные механические повреждения и снижение напряжения ниже допустимого. Высокая температура электролита при эксплуатации аккумуляторов приводит, кроме отмеченного выше, к безвозвратной потере емкости вследствие пассивации положительных электродов. Железная активная масса, практически почти нерастворимая в электролите при нормальных условиях эксплуатации, при высокой температуре растворяется и действует в электролите на положительный электрод, вызывая потерю емкости.
Высокая температура электролита часто является следствием неправильно выбранного режима заряда батарей на локомотиве, приводящего к систематическому перезаряду аккумуляторов. Загрязнение электролита вредными примесями может происходить как в результате случайного попадания в отдельные аккумуляторы металлических предметов, так и при доливке аккумуляторов недистиллированной водой.
Основной неисправностью аккумулятора является понижение его емкости вследствие накопления в его электролите карбонатов (углекислых солей), снижающих содержание в электролите щелочи. Наиболее интенсивное накапливание карбонатов происходит при повышенной температуре, плохом креплении пробок, недостатке в электролите едкого лития, загрязнении его вредными примесями, в результате повышенного саморазряда и коротких замыканий.
На тепловозах применяют кислотные (на тепловозах 2ТЭ116) - 48ТН-450) и щелочные 46ТНЖ-550 аккумуляторные батареи. Название кислотный или щелочной аккумуляторы получили по типу электролита, заливаемого в них: одни заполняют раствором серной кислоты, а другие - раствором щелочи. Цифры перед буквенной индексацией обозначают число последовательно соединенных аккумуляторов в батарее, а после индексации - емкость батареи в ампер-часах.
При эксплуатации кислотных батарей встречаются следующие неисправности:
· Короткое замыкание между положительными и отрицательными пластинами вследствие образования шлама между ними или повреждения сепаратора. Шлам - это продукт разрушения решетки и активной массы положительных пластин. Признаком короткого замыкания будет понижение плотности электролита и напряжения, повышение температуры электролита;
· Загрязнение электролита примесями, попадающими в аккумулятор из-за использования кислоты и воды, не соответствующих техническим условиям. В таких случаях понижается напряжение и емкость аккумуляторов, которые не восстанавливаются путем заряда;
· Сульфатация или покрытие пластин кристаллическим налетом (сульфатами), препятствующими взаимодействию электролита с активной массой. Сульфатация может появиться из-за систематически глубоких разрядов, продолжительного бездействия в состоянии неполного заряда, заливки электролита чрезмерно высокой плотности, систематически быстрых зарядов большими токами, несвоевременно выполняемыми восстановительными зарядами, низкого уровня электролита, внут-ренних коротких замыканий и др.;
· Коррозия зажимов возникает из-за плохого контакта, вызванного недозатяжкой нижних контргаек при установке перемычек. Коррозия является причиной дополнительного сопротивления при пуске дизеля.

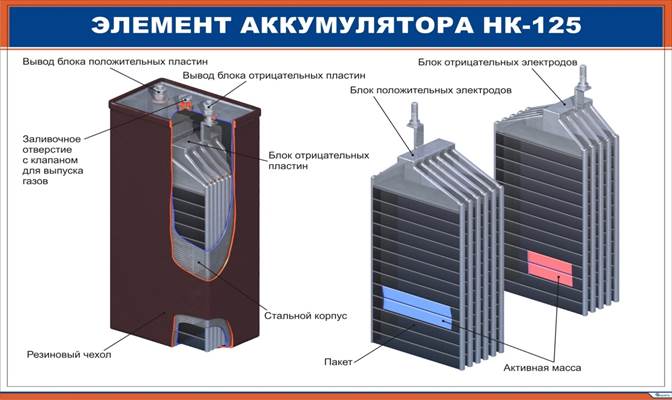

Основной неисправностью щелочной батареи является пониженная емкость, которая может возникнуть из-за: накопления карбонатов в электролите; недостатка в электролите едкого лития в летнее время; высокой температуры электролита во время эксплуатации; загрязнения электролита; понижения уровня электролита; короткого замыкания внутри и снаружи. Накопление карбонатов происходит за счет углекислоты, поглощаемой из воздуха. Так, увеличение карбонатов в 2,5-3 раза против нормы снижает емкость на 35-40 %. Загрязнение электролита бывает из-за использования недостаточно чистых исходных материалов при изготовлении Электролита (особенно такие примеси, как хлор, аммиак, металлы и органические вещества). Небольшое содержание этих веществ усиливает саморазряд. При нормальной и повышенной температуре для стабильной работы положительных пластин требуется в электролит добавлять небольшое количество едкого лития. Причиной коротких замыканий внутри аккумулятора, как правило, бывают систематические перезаряды, а замыкания снаружи возникают из-за перетирания резиновых чехлов. В процессе эксплуатации тепловоза локомотивные бригады проверяют состояние аккумуляторных батарей, очищают их от пыли и грязи и в случае обнаружения каких-либо неисправностей производят запись в журнал технического состояния локомотива. На основании такой записи при постановке тепловоза на ремонт в депо слесари устраняют отмеченные неисправности. В пунктах технического обслуживания локомотивов при выполнении ТО-2 проверяют уровень электролита в каждой банке, при его понижении доводят до нормы доливкой дистиллированной водой и проверяют (при необходимости) напряжение отдельных элементов. Общее напряжение батареи измеряют без нагрузки по вольтметру, для щелочных аккумуляторов оно должно быть в пределах 50-60В и для кислотных 60-70 В. Уровень электролита в банке для щелочных батарей должен быть на 40-50 мм выше верхних кромок сепараторов, а для кислотных - выше предохранительной сетки не менее чем на 15 мм. Замер производят мерной трубкой с контрольными рисками 15, 40, 50 мм. Опускают конец трубки в аккумулятор и, зажав пальцем верхнее отверстие, вынимают ее и отмеряют уровень электролита по отношению к контрольным рискам. Долив воды летом в южных районах страны производят на каждом ТО-2, в зимнее время - примерно один раз в неделю. Этот срок для каждого депо различен. При доливке воды используют приспособление (рис.70), позволяющее значительно упростить и существенно сократить время этого процесса и гарантировать требуемый уровень. К контактным пластинам наконечника 1 подводится напряжение 6 В. Вода подается в аккумулятор при нажатой рукоятке 8. При достижении электролитом требуемого уровня контактные пластины через воду замыкают цепь лампочки, установленной в сигнализаторе 6, заправляющий отпускает рукоятку и подача воды прекращается.

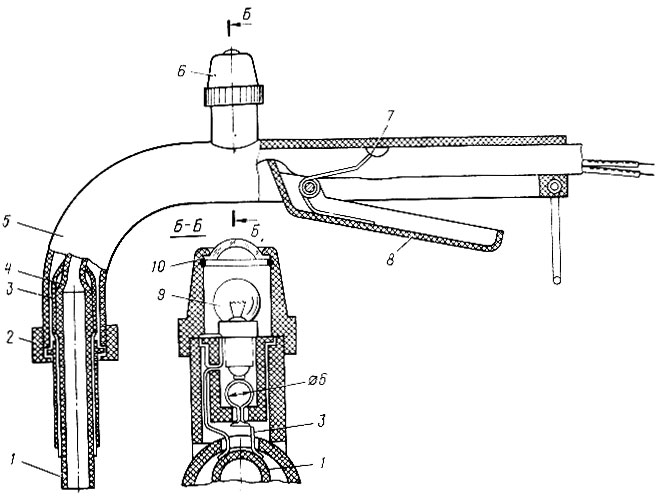

Рис. 70. Приспособление для доливки аккумуляторов водой: 1 - наконечник; 2 - гайка; 3 - провод; 4 - трубка резиновая; 5 - корпус; 6 - сигнализатор; 7 - пружина; 8 - рукоятка; 9 - лампочка; 10 - стекло красное.
На техническом обслуживании ТО-3 при работающем дизеле проверяют зарядный ток по амперметру. Зарядный ток для щелочных батарей 20-30А летом и 40-50А зимой, для кислотных - 20-30А. При отклонении от этих значений зарядного тока проверяют зарядное сопротивление, либо ее заряжают от стационарного источника в течение времени, которое максимально может быть отведено на эту операцию по условиям общего объема работ на тепловозе (щелочные батареи - током 150А, а кислотные - током 45А), либо батарею заменяют. При остановленном дизеле выполняют работы, предусмотренные циклом ТО-2, и дополнительно проверяют плотность электролита, напряжение каждого элемента, крепление аккумуляторных ящиков в отсеках и перемычек между элементами, очищают от налета окисла контактные зажимы и вентиляционные отверстия в пробках.
Плотность электролита в батарее измеряют сифонным ареометром (рис.71,а), представляющим собой стеклянный цилиндр с резиновой грушей и трубкой для подсоса. В аккумуляторном отделении депо при разведении электролита используют обычный ареометр (рис.71,б). Плотность электролита в заряженных кислотных аккумуляторах должна быть 1,23-1,24 г/см3 при температуре электролита 30 °С. Для щелочных батарей применяют раствор едкого калия в воде с плотностью 1,19-1,21 г/см3 с добавлением едкого лития.

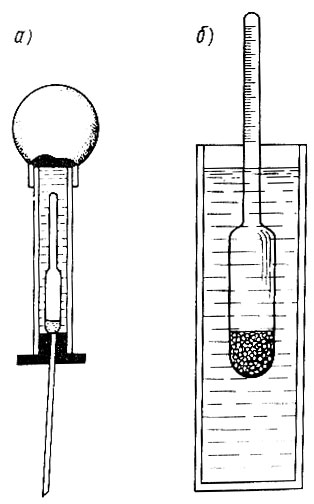

Рис. 71. Ареометр: а - сифонный; б - обыкновенный
Напряжение одного заряженного элемента щелочной аккумуляторной батареи должно быть около 1,25 В. Напряжение замеряют вольтметром постоянного тока со шкалами 0-3-15-150 В. Аккумуляторы, предварительно проверенные и заряженные, но с напряжением менее 1 В подлежат замене. Для проверки сопротивления изоляции замеряют напряжение (U) на зажимах батареи вольтметром с известным внутренним сопротивлением (Rд), равным не менее 25000 Ом. Далее измеряют напряжение (U1) между положительным полюсом и напряжением (U2) между отрицательным полюсом и землей (корпусом ящика). Подставляют полученные значения в выражение
Rχ = (U/U1 + U2 - 1)Rд.
Полученное значение должно быть не менее 25 000 Ом при выпуске тепловоза из ТР-3 и 22 000 Ом - из ТР-2. При меньшем значении сопротивления изоляции находят причины утечки тока (пролитый электролит на стенках ящика, касание кабельных выводов корпуса, прорыв резинового чехла и т.д.).
При текущем ремонте ТР-1 производят анализ электролита, отбирая пробы из аккумуляторов, которые имеют признаки неисправности (увеличенную температуру, повышенное напряжение и др.). Если электролит не соответствует техническим требованиям, его заменяют. На каждом ТР-1 производят заряд. Кроме того, кислотную батарею подзаряжают, если она в заряженном виде оставалась без действия более 5 сут. Щелочные батареи тоже подвергают восстановительному заряду, если после полного заряда они хранились более 2 сут, систематически полностью не заряжались, были отклонения в напряжении или плотности у отдельных аккумуляторов. Если время, требуемое для восстановительного заряда, больше времени нахождения тепловоза в ремонте, батарею снимают и заменяют исправной. При заряде на тепловозе устанавливают приспособление с вентилятором для отсоса газов из аккумуляторных отсеков или с подачей сжатого воздуха. При отсутствии этих приспособлений подзаряд выполняют с прекращением всяких работ внутри кузова. По окончании подзаряда кузов тщательно проветривают. При замене электролита и во всех случаях через один ТР-1 (если батарея исправна) проводят лечебно-тренировочный заряд.
Текущие ремонты ТР-2 и ТР-3 предусматривают снятие аккумуляторных батарей с тепловоза и передачу в аккумуляторное отделение депо, где производят ревизию состояния и при необходимости выполняют вскрытие аккумуляторов, устранение неисправностей, промывку, сборку новых блоков пластин и сборку аккумуляторов.
