7. Число нагелей nн в симметричном соединении, кроме гвоздевого, следует определять по формуле

Дата: 2025-05-25; Просмотры: 4

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

, (55)

где N – расчетное усилие;

Т – наименьшая расчетная несущая способность, найденная по формулам табл. 17;

n_ш – число расчетных швов одного нагеля.

Рис. 8. Нагельные соединения

а – симметричные; б – несимметричные

Таблица 18

Примечание. В знаменателе указаны значения k_н для Т в кгс.

5.14. Расчетную несущую способность цилиндрических нагелей при направлении передаваемого нагелем усилия под углом к волокнам следует определять согласно п. 5.13 с умножением:

а) на коэффициент k_a (табл. 19) при расчете на смятие древесины в нагельном гнезде;

Таблица 19

Примечания: 1. Значение k_a для промежуточных углов определяется интерполяцией. 2. При расчете односрезных соединений для более толстых элементов, работающих на смятие под углом, значение k_a следует умножать на дополнительный коэффициент 0,9 при с/а < 1,5 и на 0,75 при с/а ³ 1,5.

б) на величину при расчете нагеля на изгиб; угол a следует принимать равным большему из углов смятия нагелем элементов, прилегающих к рассматриваемому шву.

5.15. Расчетную несущую способность нагелей в соединениях элементов конструкций из древесины других пород, в различных условиях эксплуатации, в условиях повышенной температуры, при действии только постоянных и длительных временных нагрузок следует определять согласно пп. 5.13 и 5.14 с умножением:

а) на соответствующий коэффициент по табл. 4, 5, 6 и пп. 3.2, б и 3.2, в при расчете нагельного соединения из условия смятия древесины в нагельном гнезде;

б) на корень квадратный из этого коэффициента при расчете нагельного соединения из условия изгиба нагеля.

5.16. Нагельное соединение со стальными накладками и прокладками на болтах или глухих цилиндрических нагелях (рис. 9) допускается применять в тех случаях, когда обеспечена необходимая плотность постановки нагелей.

Рис. 9. Нагельные соединения со стальными накладками

а – на болтах; б – на глухих цилиндрических нагелях

Глухие стальные цилиндрические нагели должны иметь заглубление в древесину не менее 5 диаметров нагеля.

Нагельные соединения со стальными накладками и прокладками, следует рассчитывать согласно указаниям пп. 5.13–5.15, причем в расчете из условия изгиба (п. 3 табл. 17) следует принимать наибольшее значение несущей способности нагеля.

Стальные накладки и прокладки следует проверять на растяжение по ослабленному сечению и на смятие под нагелем.

5.17. Несущую способность соединения на цилиндрических нагелях из одного материала, но разных диаметров следует определять как сумму несущих способностей всех нагелей, за исключением растянутых стыков, для которых вводится снижающий коэффициент 0,9.

5.18. Расстояние между осями цилиндрических нагелей вдоль волокон древесины S₁, поперек волокон S₂ и от кромки элемента S₃ (рис. 10) следует принимать не менее:

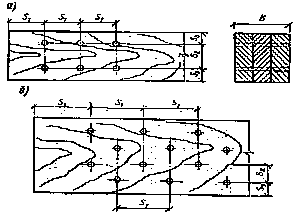

Рис. 10. Расстановка нагелей

а – прямая; б – в шахматном порядке

для стальных нагелей S₁ = 7d; S₂ = 3,5d; S₃ = 3d;

для алюминиевых и стеклопластиковых нагелей S₁ = 6d; S₂ = 3,5d; S₃ = 3d;

для дубовых нагелей S₁ = 5d; S₂ = 3d; S₃ = 2,5d.

При толщине пакета b меньше 10d (см. рис. 10) допускается принимать:

для стальных, алюминиевых и стеклопластиковых нагелей S₁ = 6d; S₂ = 3d; S₃ = 2,5d;

для дубовых нагелей S₁ = 4d; S₂ = S₃ = 2,5d.

5.19. Нагели в растянутых стыках следует располагать в два или четыре продольных ряда; в конструкциях из круглых лесоматериалов допускается шахматное расположение нагелей в два ряда с расстоянием между осями нагелей вдоль волокон 2S₁, а поперек волокон S₂ = 2,5d.

5.20. При определении расчетной длины защемления конца гвоздя не следует учитывать заостренную часть гвоздя длиной 1,5d; кроме того, из длины гвоздя следует вычитать по 2 мм на каждый шов между соединяемыми элементами.

Если расчетная длина защемления конца гвоздя получается меньше 4d, его работу в примыкающем к нему шве учитывать не следует.

При свободном выходе гвоздя из пакета расчетную толщину последнего элемента следует уменьшать на 1,5d (рис. 11).

Рис. 11. Определение расчетной длины защемления конца гвоздя

Диаметр гвоздей следует принимать не более 0,25 толщины пробиваемых элементов.

5.21. Расстояние между осями гвоздей вдоль волокон древесины следует принимать не менее:

S₁ = 15d при толщине пробиваемого элемента с ³ 10d;

S₁ = 25d при толщине пробиваемого элемента с =4d.

Для промежуточных значений толщины с наименьшее расстояние следует определять по интерполяции.

Для элементов, не пробиваемых гвоздями насквозь, независимо от их толщины, расстояние между осями гвоздей следует принимать равным S₁ ³ 15d.

Расстояние вдоль волокон древесины от гвоздя до торца элемента во всех случаях следует принимать не менее S₁ = 15d.

Расстояние между осями гвоздей поперек волокон древесины при прямой расстановке гвоздей следует принимать не менее S₂ = 4d; при шахматной расстановке или расстановке их косыми рядами под углом a £ 45° (рис. 12) расстояние может быть уменьшено до 3d.

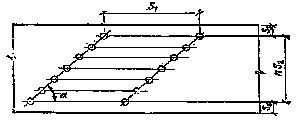

Рис. 12. Расстановка гвоздей косыми рядами

Расстояние S₃ от крайнего ряда гвоздей до продольной кромки элемента следует принимать не менее 4d.

Примечание. Расстояние между гвоздями вдоль волокон древесины в элементах из осины, ольхи и тополя следует увеличивать на 50 % по сравнению с указанными выше.

5.22. Применение шурупов и глухарей в качестве нагелей, работающих на сдвиг, допускается в односрезных соединениях со стальными накладками и накладками из бакелизированной фанеры. Расстояния между осями шурупов следует принимать по указаниям п. 5.18, как для стальных цилиндрических нагелей.

5.23. Несущую способность шурупов и глухарей при заглублении их ненарезной части в древесину не менее чем на два диаметра следует определять по правилам для стальных цилиндрических нагелей.
