6.3 Расчет искусственного освещения
6.3.1 Общее освещение
Необходимо решить следующие вопросы:
· определить типы ламп и светильников;
· выбрать расположение светильников и определить потребность в их количестве.
Для освещения рабочего помещения с ПЭВМ используются люминесцентные лампы, обычно типа ЛБ 20/40/80 или их зарубежные аналоги. Для освещения проектируемого помещения предусмотрено использование ламп ЛБ 40. Расположение светильников – сплошными рядами.

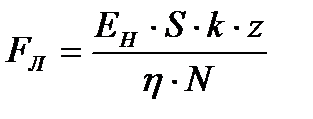

Для расчета искусственного освещения системы общего освещения используется метод светового потока. Световой поток определяется по формуле
, где
– световой поток лампы в люменах;
– нормируемая освещенность, лк;
– площадь помещения, м2;
– коэффициент запаса;
– отношение средней освещенности к минимальной, z = 1,1¸1,15;
N – число светильников;
h– коэффициент использования светового потока ламп.

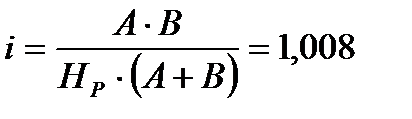

Коэффициент использования светового потока зависит от типа светильника, коэффициентов отражения потолка rП, стен rС и индекса помещения (i), учитывающего геометрические параметры помещения и высоту подвеса светильника:
, где
– высота подвеса светильника над рабочей поверхностью;
– высота помещения;
– высота подвеса светильника от потолка;
– высота рабочего места.
rП = 70%, rС = 50%
h = 0,51

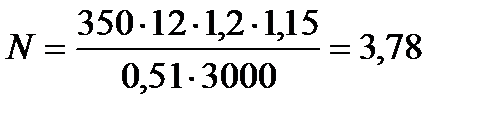

Таким образом, необходимо установить 4 лампы общего освещения (при этом световой поток будет больше расчетного на 5,5%). Предполагается организовать 2 светильника с 2 лампами в каждом. Светильники будут расположены на некотором расстоянии друг от друга. Предусматривается раздельное управление светильниками. Длина одного светильника – 1 м, ширина – 0.4 м.
6.3.2 Местное освещение

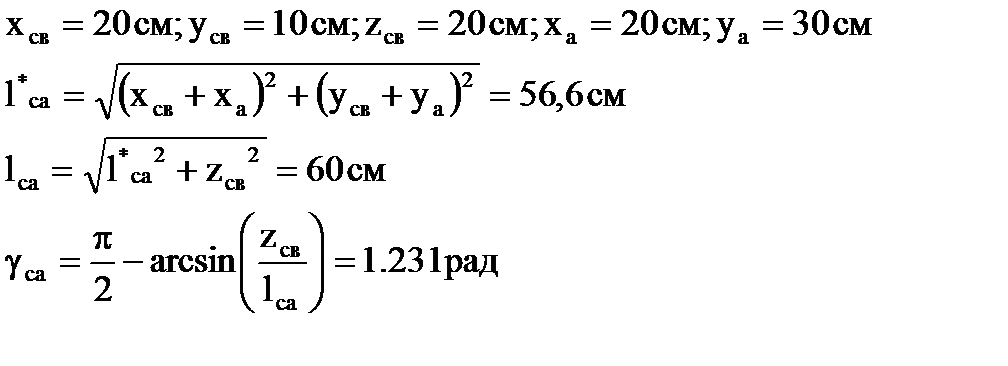

Согласно СНиП 23-05-95 для местного освещения (в составе комбинированного освещения) следует использовать светильники с непросвечивающими отражателями. Светильники местного освещения следует располагать так, чтобы их светящие элементы не попадали прямо в поле зрения работников как данного так и других рабочих мест. Выражение для освещенности данной точки “a” поверхности наблюдаемого объекта определяется выражением:
.
Здесь Jсв – сила света, излучаемого светильником, кд/м2; lса – длина пути светового луча от светящего элемента до точки “a” наблюдаемого объекта, м;
- угол, образуемый световым лучом в направлении от светящего элемента к точке “a” и нормалью к наблюдаемой поверхности в точке “a”, рад.
Светильник имеет следующие параметры:
· Коэффициент отражения отражающей поверхности отражателя светильника
· Коэффициент, определяющий отношение отражающей поверхности рефлектора светильника к его полной поверхности
· Диаметр светильника
· Высота расположения центра светящейся поверхности лампы относительно нижнего среза светильника
В точке “a” светильник местного освещения должен создавать освещенность, равную нормативному значению для местного освещения. В случае применения местного освещения в составе системы комбинированного освещения для работы с ЭВМ уровень освещённости рабочего места должен составлять 1000лк с отклонением в пределах (–10%) - (+20%). Таким образом, уровень освещённости, создаваемый светильником должен быть равен 700лм.

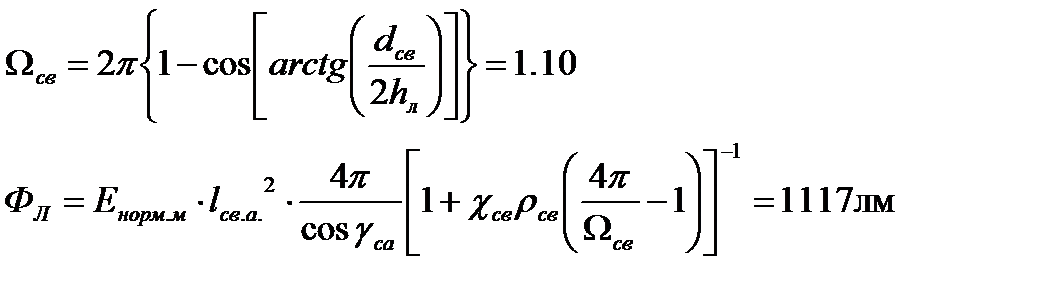

Определим силу света, требуемую от светильника местного освещения:
Для данного значения светового потока можно выбрать лампу накаливания мощностью 80 Вт. Предусматривается использование светильников с возможностью регулирования яркости, либо отдельных устройств для обеспечения такого регулирования.
Суммарный уровень освещённости рабочего места равен сумме отдельных составляющих: уровень освещённости от естественного освещения, искусственного общего и местного освещений.
Спроектированная система освещения позволит всегда получать на рабочем месте уровень освещенности в пределах нормативного.
Заключение
В рамках работы над дипломным проектом были решены следующие задачи:
· Проанализированы аналогичные разработки в данной предметной области и определено стратегическое направление решения данной проблемы
· Сформулирована общая постановка задачи. Выявлены экономические, организационные и ресурсные ограничения.
· Разработана база данных, в которую входят все необходимые данные по проекту.
· Разработаны необходимые алгоритмы для реализации поддержки блока принятия решений с использованием базы данных
· Разработано веб-приложение для удобного использования данного программного комплекса
· Проведено полномасштабное тестирование с целью выявления ограничений и возможности масштабирования разработанной системы.
Преимуществом данной системы является то, что аналогов, реализующих полностью весь функционал, не существует.
В качестве дальнейшего развития и совершенствования проекта можно рассмотреть следующие возможности:
· Предоставление возможности выбирать учащимся образовательные центры самостоятельно;
· Увеличение быстродействия алгоритма путем распараллеливания некоторых его участков
Вывод
Данная задача, ввиду сложности её формализации, использует неформальный подход с учетом априорных данных, занесенных в базу данных. При определенных ограничениях данный подход приводит к успешному результату, апробированному на реальных данных и подтверждающих правильность выбранного подхода. Использование эвристического подхода к данному классу задач позволяет получить хороший результат для правильного принятия управленческих решений.
Список использованных источников
1. Библиотека MSDN (http://msdn.microsoft.com)
2. Википедия – свободная энциклопедия (http://ru.wikipedia.org)
3. Интернет-ресурс Habrahabr (http://habrahabr.ru)
4. Сажин Ю.Б., Самохин С.В. Выполнение организационно-экономической части дипломного проекта по разработке и использованию программного продукта: Методическое пособие. – М. : МГТУ им. Н.Э. Баумана, 2006
5. Уотсон, Нейгел, Педерсен, Рид, Скиннер. Visual C# 2010: полный курс. Пер. с англ. – М. : ООО «И.Д. Вильямс», 2010.
6. Дейт К. Дж. Введение в системы баз данных, 7-е изд. - М. : Издательский дом "Вильямс", 2008.
7. Географические информационные системы и дистанционное зондирование (http://gis-lab.info/)
