Открытый летний душ с удаленным баком. Такой тип душа предполагает установку бака вдали от места купания. Его размещают в стороне, так как каркас душа не может выдержать вес бака, наполненного водой.
Закрытый каркасный летний душ с баком. По своей конструкции такой тип душа представляет дачный вариант душевой кабины. Это наиболее распространенный вид летнего душа. Рассмотрим более подробно его разновидности и установку.
Сточные воды в септиках можно очищать путем их переработки аэробными бактериями, которые используют кислород в своих окислительных реакциях, или анаэробными организмами, обходящимися без кислорода.
К закрытому каркасному душу относится душ из пленки. Он отличается мобильностью и довольно дешев в изготовлении. Для установки такого душа понадобится разборный или целый каркас, а также ширма из плотной пленки или брезента. Достоинство душа в том, что его можно легко переместить из одного места в другое. Минус – такой душ не может рассматриваться как долговременная постройка. Срок его службы ограничивается качеством пленки. Как правило, менять пленку приходится каждый сезон или пару раз за сезон.
Вторая разновидность закрытого каркасного душа – это душ, построенный из дерева, профнастила или поликарбоната. В отличие от предыдущих такая постройка уже будет являться стационарной.
if (typeof pageNumber == "undefined") { var pageNumber = 0; } else { pageNumber++; } document.getElementById("yandex_rtb").id = "yandex_rtb_" + pageNumber; (function(w, d, n, s, t) { w[n] = w[n] || []; w[n].push(function() { Ya.Context.AdvManager.render({ blockId: "R-A-1939821-3", renderTo: "yandex_rtb_" + pageNumber, async: true, pageNumber: pageNumber }); }); t = d.getElementsByTagName("script")[0]; s = d.createElement("script"); s.type = "text/javascript"; s.src = "//an.yandex.ru/system/context.js"; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, "yandexContextAsyncCallbacks"); Строительство
if (typeof pageNumber == "undefined") { var pageNumber = 0; } else { pageNumber++; } document.getElementById("yandex_rtb").id = "yandex_rtb_" + pageNumber; (function(w, d, n, s, t) { w[n] = w[n] || []; w[n].push(function() { Ya.Context.AdvManager.render({ blockId: "R-A-1939821-3", renderTo: "yandex_rtb_" + pageNumber, async: true, pageNumber: pageNumber }); }); t = d.getElementsByTagName("script")[0]; s = d.createElement("script"); s.type = "text/javascript"; s.src = "//an.yandex.ru/system/context.js"; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, "yandexContextAsyncCallbacks"); Проект душа
Прежде всего необходимо выполнить проект летнего душа для дачи, определившись с размерами будущего строения. Хороший напор струй даст емкость с водой, поднятая на высоту 2,5 м. Удобная кабинка позволит дачнику комфортно мыться под душем в любое время. Если кабинка для душа имеет размеры 2 × 1,5 м, то внутри можно разместить вешалку для одежды, полочку для мыла, геля и шампуней.
Внутреннее пространство кабинки должно быть не менее 100 × 100 см, чтобы моющийся человек без лишних проблем мог поднять вверх руки и свободно нагнуться, не натыкаясь при этом на стенки. Сама кабинка обязана иметь душевое отделение и защищенную от воды раздевалку не менее 60 см шириной. Значит, внутреннее пространство кабинки для летнего душа должно иметь размеры 160 × 100 см. Однако удобнее станет конструкция с размерами 190 × 140 см. К этим параметрам надо добавить толщину стенок, тогда получится 200 × 150 см. К тому же это великолепный безотходный вариант для стандартных размеров досок (рис. 25).
Рисунок 25. План душевого помещения
if (typeof pageNumber == "undefined") { var pageNumber = 0; } else { pageNumber++; } document.getElementById("yandex_rtb").id = "yandex_rtb_" + pageNumber; (function(w, d, n, s, t) { w[n] = w[n] || []; w[n].push(function() { Ya.Context.AdvManager.render({ blockId: "R-A-1939821-3", renderTo: "yandex_rtb_" + pageNumber, async: true, pageNumber: pageNumber }); }); t = d.getElementsByTagName("script")[0]; s = d.createElement("script"); s.type = "text/javascript"; s.src = "//an.yandex.ru/system/context.js"; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, "yandexContextAsyncCallbacks"); Фундамент
Летний душ не нуждается в специальном фундаменте. При его сооружении важно обеспечить строгую вертикальность стоек каркаса и проследить, чтобы они прочно соединялись с обвязками, а опоры плотно опирались на подкладки. Эти жесткие требования выдвигаются потому, что наверху будет находиться тяжелый бак с водой. После того как определены размеры, делают разметку, т. е. чертят на земле прямоугольник 170 × 110 см или 190 × 140 см. Летний дачный душ может достигать в высоту 2,5–3 м. Но при небольшой площади опоры он не будет достаточно устойчивым. Для того чтобы конструкция не опрокинулась, надо обустроить свайный или столбчатый фундамент. Простой в сооружении, он надежно удержит душ при ветре и других нагрузках: ведь бак на 200 л обладает немалым весом. В качестве материала для фундамента можно использовать металлические столбы, металлические или асбестоцементные трубы диаметром 90—100 мм и длиной 1,5–2 м. Далее в земле проделывают четыре скважины глубиной 1–1,5 м по углам душа. В них вставляют трубы или столбы таким образом, чтобы каждый поднимался над уровнем грунта на высоту не менее 30–50 см. После чего по углам фундамента из столбов выкладывают обтесанный брус сечением 100 × 100 мм.
Затем столбы перевязывают им в виде замкнутой обвязки, начиная с верха. Такая конструкция фундамента называется жесткой рамой. Удобнее собирать раму на земле, а потом уже скрепить конструкцию с помощью длинных болтов.
Конструкция получится прочной, если все оси совпадут, а крепление будет выполнено длинными болтами. Но более устойчиво будет стоять душевая кабинка, если под ней сделать 6 фундаментных столбов. Под столбчатый фундамент копают 6 ям размером 20 × 20 или 30 × 30 см и глубиной 40–50 см – все зависит от структуры грунта. Ямы заполняют цементно-песчаным раствором, смешанным с галькой или гравием. Это будут места под каркас душа. Основание его целесообразнее сделать водонепроницаемым, с уклоном к стоку, который подсоединен к системе отвода использованной воды. Между ямами снимают верхний пласт грунта на глубину 20 см, а по краям получившейся ямы укрепляют опалубку из досок или фанеры. Углубление под душем можно выстелить рубероидом или пленкой ПВХ, но лучше забетонировать, сформировав своеобразный водоупорный поддон, чтобы земля не заиливалась. Затем дно ямы засыпают песком, проливают водой и утрамбовывают. Потом все заливают раствором так, чтобы площадка возвышалась над землей на 10 см и захватывала место под фундамент. С поддона, имеющего небольшой уклон, вода станет уходить в сточную канаву. Поэтому обязательно делают и водоотводящий желоб. Слив воды из летнего душа выполняется в специальную сточную канаву (септик) на участке или за его пределами. Воду будет отводить труба, уложенная в траншею с определенным уклоном в сторону сточной ямы.
Под летний садовый душ можно также заложить ленточный фундамент глубиной до 30 см без устройства монолитной бетонной площадки. Для придания строению правильной геометрической формы, разбивая план на местности, обязательно проверяют равенство диагоналей фундамента с помощью веревки или толстой лески. После чего приступают к выкапыванию траншеи шириной 30 см и такой же глубины. Фундамент заливают бетонным раствором. Его готовят из 1 части цемента, 3 частей чистого песка и 5 частей щебня фракции 5—20 мм. Перед подготовкой раствора песок хорошо просеивают. Раствор заливают в выкопанную траншею. Когда он полностью застынет, при помощи уровня проверяют горизонтальность фундамента. Если имеются какие-либо неровности, то их выравнивают цементно-песчаным раствором. Если предполагается постоянно пользоваться душем и подогревом воды, то под фундамент обязательно надо залить площадку из бетона или выложить ее из кирпича в виде прямоугольника. Площадку фундамента необходимо бетонировать с уклоном в сторону канализационной трубы, а сверху положить деревянную решетку.
if (typeof pageNumber == "undefined") { var pageNumber = 0; } else { pageNumber++; } document.getElementById("yandex_rtb").id = "yandex_rtb_" + pageNumber; (function(w, d, n, s, t) { w[n] = w[n] || []; w[n].push(function() { Ya.Context.AdvManager.render({ blockId: "R-A-1939821-3", renderTo: "yandex_rtb_" + pageNumber, async: true, pageNumber: pageNumber }); }); t = d.getElementsByTagName("script")[0]; s = d.createElement("script"); s.type = "text/javascript"; s.src = "//an.yandex.ru/system/context.js"; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, "yandexContextAsyncCallbacks"); Установка стен кабинки
Душевую кабинку можно заказать в специализированных фирмах. Там предложат уже готовые изделия или выполнят их по индивидуальному проекту. Фирменные панели могут собрать на уже подготовленном фундаменте. Это более дорогостоящий, но очень простой в исполнении вариант. При желании можно собрать строение из готовых заводских панелей самостоятельно.
Для стен подойдет самый разный материал – полиэтиленовая пленка, водостойкая ткань или брезент, пластик, фанера, шифер, кирпич или дерево. Выбор материала определяется только личными предпочтениями и возможностями. Лучше сделать стены кабинки из дерева – это экологически чистый, приятный и достаточно долговечный материал. Но при повышенной влажности древесина начинает гнить, поэтому ее потребуется обработать специальными средствами против гнили.
Если не хватает древесины на всю кабинку, то можно сделать деревянными лишь несущие столбы. К таким столбам легче крепить остальные детали по сравнению с металлическими. Возведение стен душевой кабинки начинают с устройства жесткого каркаса.
Для каркаса летней душевой кабинки из шифера понадобятся четыре чугунные трубы, но подойдет и любой другой имеющийся в наличии материал. Для труб в бетонном или кирпичном фундаменте подготавливают отверстия, вставляют туда трубы и бетонируют для прочности. Когда цементный раствор полностью высохнет, приступают к установке шиферных листов. Для такой кабинки понадобятся всего 3 листа шифера. Их крепят с трех сторон прямо к подготовленному каркасу. На четвертой стороне будет дверь. Каркас для кабинки можно соорудить из металлических уголков. Он состоит из 3-х основных элементов. Сначала делают нижний и верхний «круги» из металлических уголков 30 × 30 мм. Третий элемент каркаса – это связывающие «круги»: куски металлической арматуры диаметром 12 мм и необходимой длины. Нижний «круг» каркаса бетонируют в основание – это придаст конструкции прочность. Вертикальную арматуру рекомендуется дополнить несколькими деревянными брусками – так будет удобнее крепить материал, используемый для обтяжки кабинки.
Предпочтительнее обшить столбы с двух сторон деревянной вагонкой, применив для этого «антиливневое» ее расположение. «Теплые» стены надежно защищают не только от холода, но и от жары. Так как каркасные столбы обычно устанавливают на расстоянии чуть более 1 м, то промежуточный каркас делать не обязательно. Горизонтальные планки крепят прямо к угловым столбам. Для этих целей можно использовать шифер, листовой асбоцемент или другие материалы. Плохо подходят пластик и металл.
Для обустройства простейшего варианта дачного душа понадобятся доски и бруски для самого помещения, а также кирпич и цемент для укладки основания. После разметки и подготовки основания бруски крепят скобами на анкера к фундаменту, затем обшивают их досками или вагонкой, брезентом. По периметру бруски связывают в 3-х местах. После стен делают крышу, укрепляют на балках перекрытия сам душ в виде бака и лейки. Крышу можно сделать из пленки, а бак взять пластиковый по причине его малого веса.
Для летнего душа из дерева под устройство каркаса потребуется брус 100 × 100 мм. После выполнения работ по фундаменту и внешней обвязке делают перевязку внутри каркаса. Она послужит лагами для пола душевой. Между соседними столбами выполняют жесткие элементы (укосы), они устанавливаются не внакладку, а в толще самой стены.
Стены летнего душа часто делают в виде щитов из строганных в четверть досок или из досок внахлест по каркасу из брусков сечением 60 × 60 мм. Подобный дачный душ по своим характеристикам лучше покупных кабин, так как обшитый теплоизолирующим и прочным материалом, он позволит пользоваться им и в прохладную погоду. Для каркаса душевой кабины из дерева используют брус сечением 100 × 100 мм. Для придания строению необходимой устойчивости бетонируют основания брусьев или вкапывают их в землю. Предварительно их смолят, или промазывают отработанным машинным маслом, или оборачивают рубероидом, чтобы предотвратить гниение дерева в земле. Опорные столбы соединяют между собой сверху перевязкой из такого же бруса для придания прочности конструкции, которая должна выдерживать вес до 200 кг, после чего выполняют нижнюю перевязку, которая послужит основанием для пола душа.
Технологию очистки с участием аэробных бактерий зачастую используют в высокотехнологичных устройствах импортного производства. К минусам подобной технологии относятся трудоемкость ремонта и сложность самого устройства. К тому же такая установка требует существенного расхода электроэнергии.
Стены также обивают деревянными досками, предварительно обработав их олифой, которая убережет древесину от сырости и гниения. Стены при желании утепляют специальным материалом – от традиционного пенопласта до современных утеплителей из вспененного материала ПВХ. Для проветривания душа прорубают небольшое окно, которое будет также служить источником света в дневное время.
if (typeof pageNumber == "undefined") { var pageNumber = 0; } else { pageNumber++; } document.getElementById("yandex_rtb").id = "yandex_rtb_" + pageNumber; (function(w, d, n, s, t) { w[n] = w[n] || []; w[n].push(function() { Ya.Context.AdvManager.render({ blockId: "R-A-1939821-3", renderTo: "yandex_rtb_" + pageNumber, async: true, pageNumber: pageNumber }); }); t = d.getElementsByTagName("script")[0]; s = d.createElement("script"); s.type = "text/javascript"; s.src = "//an.yandex.ru/system/context.js"; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, "yandexContextAsyncCallbacks"); Пол в душевой кабине
Пол в деревянной душевой кабине делают из половых досок, прибитых с небольшими промежутками между ними для стока воды. Пол рациональнее соорудить в виде щита из досок толщиной 30–40 мм на каркасе из брусков сечением 60 × 80 мм. Рекомендуется в душевом отделении покрыть пол цельным полотном линолеума без основы. Его по контуру закрепляют плинтусами на высоту 100 мм, а в середине сверлят сливное отверстие диаметром около 20–25 мм. В отверстие вставляют воронку и подсоединяют к ней садовый резиновый шланг для отвода воды. Пол в капитальном душе делают полностью закрытым, с поддоном, в который вставляют лишь небольшую воронку для стока воды. Отводить ее от душа можно также с помощью керамических или пластиковых лотков. В капитальном душе еще выполняют и теплоизоляцию пола.
if (typeof pageNumber == "undefined") { var pageNumber = 0; } else { pageNumber++; } document.getElementById("yandex_rtb").id = "yandex_rtb_" + pageNumber; (function(w, d, n, s, t) { w[n] = w[n] || []; w[n].push(function() { Ya.Context.AdvManager.render({ blockId: "R-A-1939821-3", renderTo: "yandex_rtb_" + pageNumber, async: true, pageNumber: pageNumber }); }); t = d.getElementsByTagName("script")[0]; s = d.createElement("script"); s.type = "text/javascript"; s.src = "//an.yandex.ru/system/context.js"; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, "yandexContextAsyncCallbacks"); Крыша душевой кабины
Крышу такого душа перекрывают по сплошной деревянной обрешетке из досок толщиной 20–25 мм со свесом по периметру на 200–250 мм. Ее накрывают рубероидом или любым другим кровельным материалом. На крыше устанавливают бак для воды, окрашенный с целью лучшего ее нагрева в черный цвет. Для летнего душа вполне достаточно бака объемом 50 л, но лучше установить 200-литровый. Если верхняя сторона бака открыта, то ее укрывают сеткой или другим материалом, чтобы в воду не попадали листья и не засоряли кран. Для более быстрого нагрева воды над баком делают укрытие из пленки по типу парника. Кроме того, настилают на крыше светоотражающий материал – фольгу или оцинковку, что также способствует скорейшему нагреву воды. К баку можно подсоединить водогрейную дровяную колонку, которую используют в холодную и пасмурную погоду. Вода в емкость колонки подается с помощью шланга и насоса.
if (typeof pageNumber == "undefined") { var pageNumber = 0; } else { pageNumber++; } document.getElementById("yandex_rtb").id = "yandex_rtb_" + pageNumber; (function(w, d, n, s, t) { w[n] = w[n] || []; w[n].push(function() { Ya.Context.AdvManager.render({ blockId: "R-A-1939821-3", renderTo: "yandex_rtb_" + pageNumber, async: true, pageNumber: pageNumber }); }); t = d.getElementsByTagName("script")[0]; s = d.createElement("script"); s.type = "text/javascript"; s.src = "//an.yandex.ru/system/context.js"; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, "yandexContextAsyncCallbacks"); Дверь душевой кабинки
Дверь лучше сделать сплошной из строганных в четверть досок толщиной 20–25 мм, установить на ней защелки изнутри и снаружи. Дверь предпочтительнее сделать с более плотным притвором, желательно – внахлест, с двумя контурами уплотняющих лент.
После того как конструкция дачного душа будет готова, все деревянные части еще раз обрабатывают защитным слоем.
Обязательным условием устройства капитального дачного душа является наличие в нем предбанника, или попросту раздевалки. Внутри кабинки требуется прибить полки и вешалку, а также отделить с помощью пластиковой занавески зону раздевалки от душевой.
В капитальной душевой делают освещение, но при прокладке проводки в душевую постройку следует соблюдать особенную аккуратность.
if (typeof pageNumber == "undefined") { var pageNumber = 0; } else { pageNumber++; } document.getElementById("yandex_rtb").id = "yandex_rtb_" + pageNumber; (function(w, d, n, s, t) { w[n] = w[n] || []; w[n].push(function() { Ya.Context.AdvManager.render({ blockId: "R-A-1939821-3", renderTo: "yandex_rtb_" + pageNumber, async: true, pageNumber: pageNumber }); }); t = d.getElementsByTagName("script")[0]; s = d.createElement("script"); s.type = "text/javascript"; s.src = "//an.yandex.ru/system/context.js"; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, "yandexContextAsyncCallbacks"); Кирпичная кабина для душа
Кабина для душа, в которой будет смонтирована обогревательная установка, делается из кирпича. Она также должна быть простой по устройству, но достаточно просторной. Минимальные ее размеры: 1 × 1,25 м – для душевого отделения, 0,8 × 1,25 м – для котельной, где будет установлен обогреватель. Высотой кабина должна быть примерно 2,2–2,3 м. Такая высота подходит для нормальной подачи воды. Кабина ставится на прямоугольный бетонный или кирпичный фундамент. Для летнего душа с целью обеспечения перевязи стены целесообразнее выкладывать в полкирпича в шахматном порядке. Для кладки наружных стен и перегородок капитального душа следует использовать только глиняный красный кирпич. Кладка выполняется на растворе из смеси песка и цемента (марки М-500). На одну часть цемента добавляют четыре части песка. Благодаря качественному цементу раствор обретает высокую прочность и долговечность.
Кладка стен начинается с выведения углов, надо поднять их на 3–4 ряда кирпича. После чего выкладывают горизонтальные ряды кирпича. Стенки душевой кабины можно выкладывать однорядной цепной кладкой с перевязкой швов, при которой вертикальные (продольные и поперечные) растворные швы перекрываются в последующих рядах «телом» кирпича. При цепной кладке перевязка выполняется через ряд.
Один ряд кладется тычком: кирпичи тычковой гранью выходят на лицевую сторону стены, располагаясь поперек продольной оси стены. В следующем ряду кирпичи кладутся «ложкой», при которой на лицевую сторону стены выходит ложковая грань кирпича. Здесь кирпичи кладут вдоль продольной оси стены. При кладке стен в полкирпича, когда наружу обращена только ложковая часть, существенно уменьшаются расход материала и потери площади.
Стены душа поднимают на высоту не менее 2,5 м. Горизонтальность кладки достигается с помощью лески, натянутой вдоль ранее уложенных рядов. Каждый выложенный ряд выравнивается точно по леске. Периодически точность вертикали стен проверяется профессиональным строительным уровнем или отвесом в виде лески с грузом. Излишки раствора при кладке убираются мастерком. Перед использованием раствор надо тщательно перемешать, потому что его тяжелые частицы постепенно оседают, из-за чего раствор расслаивается и становится неоднородным (рис. 26).

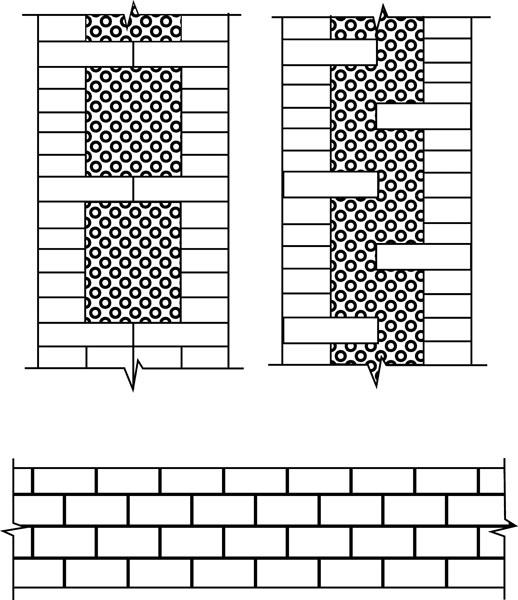

Рисунок 26. Облегченная кирпичная кладка
if (typeof pageNumber == "undefined") { var pageNumber = 0; } else { pageNumber++; } document.getElementById("yandex_rtb").id = "yandex_rtb_" + pageNumber; (function(w, d, n, s, t) { w[n] = w[n] || []; w[n].push(function() { Ya.Context.AdvManager.render({ blockId: "R-A-1939821-3", renderTo: "yandex_rtb_" + pageNumber, async: true, pageNumber: pageNumber }); }); t = d.getElementsByTagName("script")[0]; s = d.createElement("script"); s.type = "text/javascript"; s.src = "//an.yandex.ru/system/context.js"; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, "yandexContextAsyncCallbacks"); Сооружение крыши, дверей и пола
После того как возведены стены душевой кабинки, можно переходить к перекрытию ее крышей. Фирмы по изготовлению душевых кабин предлагают накрывать их профилированной оцинкованной сталью.
Плоская крыша летнего душа выполняется из деревянного бруса сечением 50 × 100 мм и листа железа толщиной 2 мм. Брус кладется на ребро на кирпичное основание стен, что создает дополнительную прочность. Каждый уложенный брус перемежается с соседним брусом-кирпичом, для чего понадобится проложить еще два ряда кирпича. Когда раствор полностью застынет, вся конструкция накрывается металлическим листом.
