Самотечный водосток – это водосток, в котором осадки собираются, а потом свободно отводятся по наклонным желобам. Этот тип предполагает частичное заполнение водостока водой.
Второй тип водостока – сифонный – основан на его полном заполнении осадками. Предполагает образование постоянного водяного столба от воронки и до точки выхода в канализацию.
Когда уровень осадков в вертикальной части водостока снижается, создается разряжение, всасывающее осадки из воронки и протекающее в вертикальный стояк. Это обеспечивает принудительный сбор воды с крыши, что значительно эффективнее, чем свободный отвод воды.
Для того чтобы сифонный эффект держался постоянно, систему водоотвода делают герметичной. Обеспечение полной герметичности достигается за счет точечного подбора труб и хорошей герметизации.
В сифонных системах приемные воронки имеют особую конструкцию, кроме того, они оснащены стабилизаторами потока, которые не пропускают воздух и принимают воду через боковые отверстия воронки.
Монтируется эта система с помощью стыковой сварки.
Также сифонная система предполагает полное отсутствие температурных компенсаторов, что придает ей дополнительную герметичность. Еще одно достоинство этого типа водостоков – при малом количестве осадков система работает как самотечная. Если осадков выпадает много, то она прекрасно справляется и с большим потоком воды. Монтаж подобной системы позволяет сэкономить на воронках и вертикальных стояках (их требуется меньше) (рис. 11).

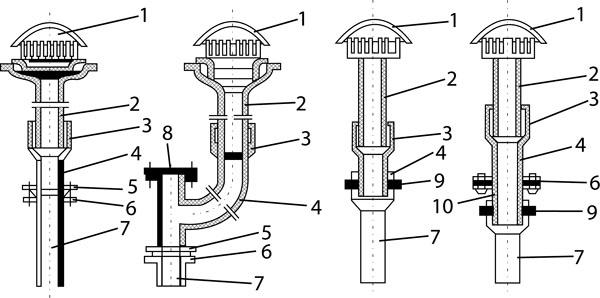

Рисунок 11. Соединения водосточных стояков из пластмассовых труб с металлическими воронками: 1 – водосточная воронка; 2 – сливной патрубок воронки; 3 – заделка канатом и цементом; 4 – стальная переходная деталь; 5 – резиновая прокладка; 6 – фланцевое соединение; 7 – отбортованный патрубок; 8 – прочистка; 9 – соединение стальной и пластмассовой труб; 10 – чугунный патрубок
Помимо перечисленных достоинств, сифонная водосточная система позволяет использовать меньший диаметр труб, укладывать нижние горизонтальные трубы без уклона, самоочищается за счет быстрого движения сточной воды.
if (typeof pageNumber == "undefined") { var pageNumber = 0; } else { pageNumber++; } document.getElementById("yandex_rtb").id = "yandex_rtb_" + pageNumber; (function(w, d, n, s, t) { w[n] = w[n] || []; w[n].push(function() { Ya.Context.AdvManager.render({ blockId: "R-A-1939821-3", renderTo: "yandex_rtb_" + pageNumber, async: true, pageNumber: pageNumber }); }); t = d.getElementsByTagName("script")[0]; s = d.createElement("script"); s.type = "text/javascript"; s.src = "//an.yandex.ru/system/context.js"; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, "yandexContextAsyncCallbacks"); Водоотводные воронки водосточной системы
Воронки водосточной системы для плоской крыши бывают двух видов: плоские и колпаковые.
Плоские воронки устанавливаются на плоские крыши асфальтового или плиточного типа, колпаковые – на наклонные крыши.
В настоящее время наиболее распространенными являются колпаковые воронки, выполненные из чугуна. Они не только хорошо отводят воду, но и фильтруют ее, не пропуская в водосточную систему различный мусор типа веток и листьев.
Можно монтировать медные водостоки, но при условии, что будет предотвращено образование электролитических паров, разрушающих медь, т. е. все детали должны быть из одного материала. Медь не должна контактировать с титановым цинком или оцинкованной сталью.
Конструкция воронок включает три основные части:
• чугунный корпус, монтируемый в перекрытие;
• приемная решетка из чугуна цилиндрической формы с ребрами и отверстиями;
• крышка с отверстиями съемного типа, выполненная из чугуна.
Чтобы влага не затекала под кровлю, место соединения воронки и перекрытия должно быть полностью герметичным. Для стояков, а также устройства отводящих труб используют:
• чугунные;
• полиэтиленовые;
• жестяные трубы.
Также применяют фасонные части. Асбестоцементные трубы подойдут для устройства внутренней системы отвода воды.
Для изготовления элементов продольной части водостока могут применяться такие материалы, как железобетон, керамика, асбестоцемент и бетон. В частных домах в основном используют ПВХ, оцинкованную жесть или сталь.
if (typeof pageNumber == "undefined") { var pageNumber = 0; } else { pageNumber++; } document.getElementById("yandex_rtb").id = "yandex_rtb_" + pageNumber; (function(w, d, n, s, t) { w[n] = w[n] || []; w[n].push(function() { Ya.Context.AdvManager.render({ blockId: "R-A-1939821-3", renderTo: "yandex_rtb_" + pageNumber, async: true, pageNumber: pageNumber }); }); t = d.getElementsByTagName("script")[0]; s = d.createElement("script"); s.type = "text/javascript"; s.src = "//an.yandex.ru/system/context.js"; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, "yandexContextAsyncCallbacks"); Некоторые правила монтажа внутреннего водостока
Перед тем как приступать к установке внутреннего водостока, следует учесть некоторые правила монтажа. Во-первых, воронки должны располагаться по всей кровле равномерно; во-вторых, места для воронок должны находиться немного ниже всей поверхности крыши; в-третьих, расстояние между воронками, подсоединенными к одной ветке трубопровода, не должно быть больше 20 м; в-четвертых, минимальное расстояние между стеной здания и воронкой должно составлять 100 см. И последнее, о чем следует помнить: воронки должны соединяться с трубами под прямым углом (90°).
Если разность высот двух крыш составляет больше 4 м, тогда для каждого участка необходимо устраивать отдельный водосток.
if (typeof pageNumber == "undefined") { var pageNumber = 0; } else { pageNumber++; } document.getElementById("yandex_rtb").id = "yandex_rtb_" + pageNumber; (function(w, d, n, s, t) { w[n] = w[n] || []; w[n].push(function() { Ya.Context.AdvManager.render({ blockId: "R-A-1939821-3", renderTo: "yandex_rtb_" + pageNumber, async: true, pageNumber: pageNumber }); }); t = d.getElementsByTagName("script")[0]; s = d.createElement("script"); s.type = "text/javascript"; s.src = "//an.yandex.ru/system/context.js"; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, "yandexContextAsyncCallbacks"); Ливневая канализация
Ливневая, или дождевая, канализация – это разновидность канализационной системы, обеспечивающая отвод с участка воды из выпавших атмосферных осадков, в том числе растаявшего снега. Поверхностная вода благодаря ливневке фильтруется и уходит под землю или в близлежащий водоем.
Дождевая канализация относится к дренажным системам.
Дренаж бывает двух типов: глубинный (дренажная система или собственно дренаж) и поверхностный (ливневая канализация).
Дождевая канализация может быть подземной или поверхностной (рис. 12).

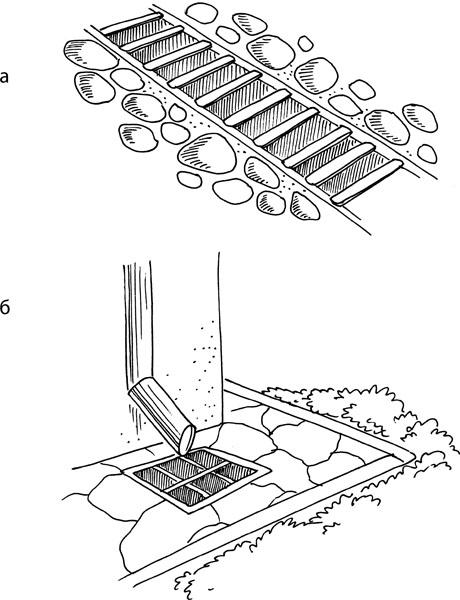

Рисунок 12. Виды водосбора с поверхности земли: а – линейный; б – точечный
Поверхностная (открытая) ливневка представляет собой желоба (лотки, каналы), не заглубленные в грунт. Чистить такие системы легче, но они не обеспечивают дополнительную фильтрацию поверхностных вод. При этом все же необходимо устройство дождеприемного и коллекторного колодцев. В коллекторный колодец обычно выводят и каналы дренажной системы. Осадки должны отстояться перед попаданием в грунт, водоем или централизованную канализацию.
Для очистки и отстаивания поверхностных вод перед их смешением с грунтовыми водами используют дождеприемный колодец, который не следует путать с точечными дождеприемниками для сбора воды с поверхности.
Поверхностная ливневка представляет собой систему линейного сбора дождевых вод: вода поступает непосредственно в линейные элементы. Линейная ливневка должна включать мусоросборники и пескоуловители. Недостаток поверхностной дождевой канализации заключается в возможном обледенении отмостки здания при наступлении морозов.
Подземная (закрытая) дождевая канализация представляет собой многоступенчатую систему. Первая ступень – поверхностные лотки, желоба, водостоки, откуда вода поступает в дождеприемники. Вторая ступень – подземные трубы, в которые стоки попадают из дождеприемников и из которых поступают в конечный коллекторный колодец или водоем. Из коллекторного колодца выходит отводящая труба, по которой в грунт или водоем попадают очищенные дождевые воды.
Подземную дождевую канализацию называют также точечной ливневой канализацией: вода попадает в основную систему через узловые элементы (дождеприемники), хотя перед этим зачастую стекает по открытым лоткам и площадкам с уклоном. Эта система сложнее в устройстве, чем поверхностная ливневка, но и более эффективна с точки зрения единовременного сбора воды и ее очистки. Кроме того, подземная ливневка не портит внешний вид участка.
Подземные трубы ливневой канализации прокладывают одновременно с устройством дренажных коммуникаций, но отдельно от них.
Поверхностную систему применяют в следующих случаях (как правило, при наличии всех перечисленных условий в комплексе):
• с целью экономии (устройство надземной системы проще и дешевле);
• естественный рельеф позволяет увести воду в низинные места за пределы участка или вывести сток в водоем;
• очистка стекающей с участка воды не требуется (в ливневую канализацию попадают только воды атмосферных осадков);
• на соседних участках устроена именно надземная ливневая канализация, которая успешно справляется с потоком поверхностных вод;
• на больших площадках (например, на газоне) идеальным вариантом могут быть лотки, а не заглубленные трубы;
• удаление воды с асфальтированных площадок и пешеходных дорожек.
Подземная система необходима, если:
• местность, на которой расположен участок, заболочена;
• в течение года наблюдаются обильные осадки (более 1000 мм в год);
• планируется обеспечить наиболее качественный отвод поверхностных вод.
Третий вариант устройства ливневой канализации – сброс дождевой воды в дренажную систему – возможен только при наличии качественного дренажа. Недостаток данного метода заключается в опасности быстрого загрязнения дренажных труб.
Смешанная ливневая канализация представляет собой систему, в которой часть площади участка обслуживают поверхностные желоба и лотки, а другую часть – подземные трубы с дождеприемниками. Зачастую именно смешанная система является наиболее эффективной.
Если ливневая канализация эксплуатируется в Средней полосе, то при использовании труб диаметром до 500 мм за минимальную глубину берут 30 см. Если для строительства канализации применяют трубы большего диаметра, тогда глубина их залегания должна быть не меньше 70 см.
if (typeof pageNumber == "undefined") { var pageNumber = 0; } else { pageNumber++; } document.getElementById("yandex_rtb").id = "yandex_rtb_" + pageNumber; (function(w, d, n, s, t) { w[n] = w[n] || []; w[n].push(function() { Ya.Context.AdvManager.render({ blockId: "R-A-1939821-3", renderTo: "yandex_rtb_" + pageNumber, async: true, pageNumber: pageNumber }); }); t = d.getElementsByTagName("script")[0]; s = d.createElement("script"); s.type = "text/javascript"; s.src = "//an.yandex.ru/system/context.js"; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, "yandexContextAsyncCallbacks"); Строительство
if (typeof pageNumber == "undefined") { var pageNumber = 0; } else { pageNumber++; } document.getElementById("yandex_rtb").id = "yandex_rtb_" + pageNumber; (function(w, d, n, s, t) { w[n] = w[n] || []; w[n].push(function() { Ya.Context.AdvManager.render({ blockId: "R-A-1939821-3", renderTo: "yandex_rtb_" + pageNumber, async: true, pageNumber: pageNumber }); }); t = d.getElementsByTagName("script")[0]; s = d.createElement("script"); s.type = "text/javascript"; s.src = "//an.yandex.ru/system/context.js"; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, "yandexContextAsyncCallbacks"); Устройство дождевой канализации
Система ливневой канализации состоит из линейных (труб) и узловых элементов, а также фильтров. К узловым «точкам» относят:
• дождеприемники подземной ливневой канализации (воронки и поддоны локального сбора воды с поверхности земли) (рис. 13);
• дождевые колодцы (дождеприемные колодцы) – промежуточные приемники поверхностных вод, обеспечивающие их очистку и отстаивание;
• смотровые (ревизионные) колодцы, позволяющие проверять состояние системы;
• коллекторные колодцы (водосборные коллекторы) – приемные пункты подземной ливневой канализации, в эти колодцы выводят также стоки дренажной системы.
Линейные элементы включают в себя:
• желоба, лотки и каналы (для поверхностной ливневки);
• трубы подземной дождевой канализации.

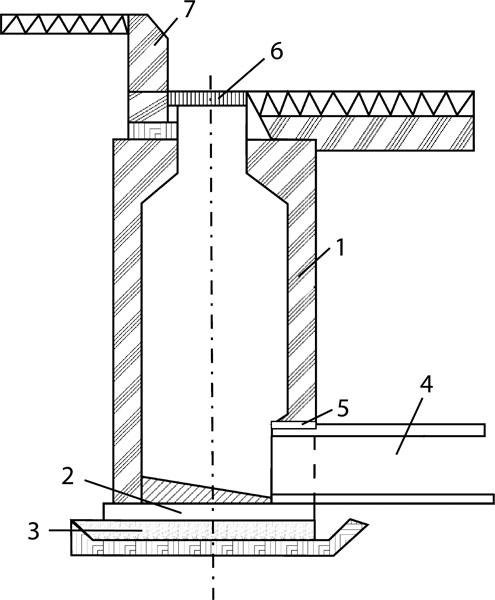

Рисунок 13. Дождеприемник (дождеприемный колодец): 1 – стенки колодца; 2 – дно; 3 – песчаная подушка под дождеприемником (уплотненный песок слоем 10 см); 4 – выпускная труба, идущая к коллектору; 5 – цементный раствор или специальный герметик, закрывающий стыки между трубой и стенками дождеприемника; 6 – чугунная решетка; 7 – бортик колодца
Система фильтрации поверхностных вод состоит из:
• решеток фильтрации крупного мусора (фильтры, мусороуловители), защищающих канализацию от засоров;
• пескоуловителей (установки для улавливания и задержания песка, мелких взвешенных частиц, грязи, пыли) – элементов, необходимых для предотвращения частого заиливания ливневки.
if (typeof pageNumber == "undefined") { var pageNumber = 0; } else { pageNumber++; } document.getElementById("yandex_rtb").id = "yandex_rtb_" + pageNumber; (function(w, d, n, s, t) { w[n] = w[n] || []; w[n].push(function() { Ya.Context.AdvManager.render({ blockId: "R-A-1939821-3", renderTo: "yandex_rtb_" + pageNumber, async: true, pageNumber: pageNumber }); }); t = d.getElementsByTagName("script")[0]; s = d.createElement("script"); s.type = "text/javascript"; s.src = "//an.yandex.ru/system/context.js"; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, "yandexContextAsyncCallbacks"); Расчет и проектирование системы
Главная функция ливневой канализации – защита фундаментов, дорог и других объектов инфраструктуры участка от размывания и намокания. Поэтому в первую очередь линейные элементы ливневки устраивают по периметру этих объектов на определенном расстоянии.
Обустройство ливневой канализации начинают с определения параметров участка. В проектировании учитывают площадь стока и расчетное количество осадков на квадратный метр (для конкретной местности). Если над проектом работают профессионалы из строительной организации, то заказчик предоставляет техническое задание, а специалисты на основании имеющихся данных делают все остальное. В проект входят план прокладки канализационной системы с установкой точечных элементов, необходимые расчеты и смета.
Для проведения всех расчетов и составления проекта потребуются следующие сведения:
• площадь участка;
• расположение подземных коммуникаций (если таковые имеются);
• вид покрытия поверхности участка, если их несколько (например, асфальт, грунт, тротуарная плитка), план их расположения;
• среднегодовое и сезонное количество осадков для региона строительства.
Строительные нормы и правила по устройству ливневой канализации представлены в СНиП 2.04.03–85 «Канализация. Наружные сети и сооружения» или обновленной редакции СП 32.13330.2012. Это основной нормативный документ, в соответствии с требованиями которого не только сооружают новые системы канализации, но и реконструируют существующие. Там же прописаны требования к материалам и эксплуатации системы. Расстояние между дождеприемниками и их диаметр также устанавливают по этому документу.
Ливневая канализация начинается с кровли. Диаметр водосточного желоба определяют из расчета 1 см2 сечения желоба на 1 м2 площади скатов кровли. Водосток состоит из множества составных частей (рис. 14).

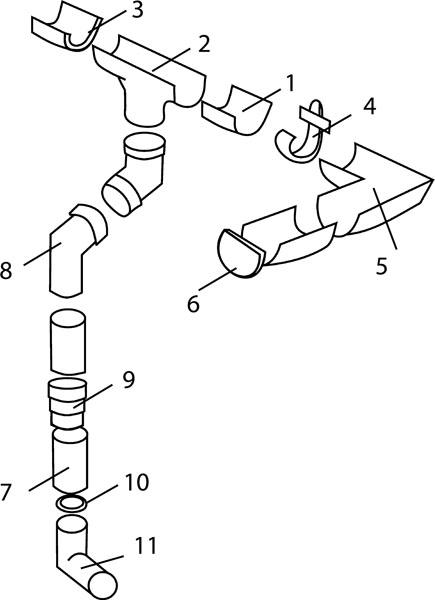

Рисунок 14. Составляющие части водостока: 1 – желоб; 2 – воронка; 3 – муфта желоба; 4 – крюк; 5 – угол желоба; 6 – заглушка; 7 – водосточная труба; 8 – колено трубы; 9 – кронштейн трубы; 10 – муфта трубы; 11 – выпуск трубы
Желоба для обустройства водостока кровли небольшого дома, дачи или беседки могут иметь сечение 70—115 мм, трубы – диаметр 50–75 мм. Для коттеджей с небольшой площадью кровли диаметр сечения желобов и труб должен составлять 115–130 мм и 75—100 мм соответственно. Оптимальный уклон желобов – от 2 до 5 мм на погонный метр.
Основные параметры для проектирования ливневой канализации – диаметр труб, уклон труб и глубина их заложения.
if (typeof pageNumber == "undefined") { var pageNumber = 0; } else { pageNumber++; } document.getElementById("yandex_rtb").id = "yandex_rtb_" + pageNumber; (function(w, d, n, s, t) { w[n] = w[n] || []; w[n].push(function() { Ya.Context.AdvManager.render({ blockId: "R-A-1939821-3", renderTo: "yandex_rtb_" + pageNumber, async: true, pageNumber: pageNumber }); }); t = d.getElementsByTagName("script")[0]; s = d.createElement("script"); s.type = "text/javascript"; s.src = "//an.yandex.ru/system/context.js"; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, "yandexContextAsyncCallbacks"); Диаметр труб подземной ливневки
На индивидуальных участках в локальных системах ливневой канализации используют трубы диаметром 100–150 мм. Точнее определить необходимый диаметр можно по формулам, приведенным в соответствующем разделе СП 32.13330.2012, с применением коэффициентов, указанных в таблицах этого документа для каждой конкретной местности и разного материала покрытия площади, с которой осуществляется водоотвод. На индивидуальных участках, как правило, достаточно труб диаметром 100–110 мм. Центральные каналы могут иметь квадратное сечение со стороной 200–250 мм.
if (typeof pageNumber == "undefined") { var pageNumber = 0; } else { pageNumber++; } document.getElementById("yandex_rtb").id = "yandex_rtb_" + pageNumber; (function(w, d, n, s, t) { w[n] = w[n] || []; w[n].push(function() { Ya.Context.AdvManager.render({ blockId: "R-A-1939821-3", renderTo: "yandex_rtb_" + pageNumber, async: true, pageNumber: pageNumber }); }); t = d.getElementsByTagName("script")[0]; s = d.createElement("script"); s.type = "text/javascript"; s.src = "//an.yandex.ru/system/context.js"; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, "yandexContextAsyncCallbacks"); Уклон труб ливневой канализации
Минимально допустимую величину уклона определяют исходя из типа ливневой канализации, диаметра труб и покрытия поверхностей. Минимальный уклон труб диаметром 150 мм равен 7–8 мм на 1 м длины. Для труб диаметром 200 м эту величину можно уменьшить до 5–7 мм. Трубы диаметром 100 мм следует укладывать с уклоном не менее 10 мм на 1 м длины.
Если естественный уклон участка не позволяет проложить трубы таким образом, перед их укладкой необходимо устроить траншеи с нужным уклоном. Работы по выемке лишнего грунта следует указать в проекте, даже если он эскизный.
if (typeof pageNumber == "undefined") { var pageNumber = 0; } else { pageNumber++; } document.getElementById("yandex_rtb").id = "yandex_rtb_" + pageNumber; (function(w, d, n, s, t) { w[n] = w[n] || []; w[n].push(function() { Ya.Context.AdvManager.render({ blockId: "R-A-1939821-3", renderTo: "yandex_rtb_" + pageNumber, async: true, pageNumber: pageNumber }); }); t = d.getElementsByTagName("script")[0]; s = d.createElement("script"); s.type = "text/javascript"; s.src = "//an.yandex.ru/system/context.js"; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, "yandexContextAsyncCallbacks"); Глубина заложения труб в грунт
Глубина заложения труб не должна быть меньше глубины промерзания грунта (в средней полосе России это 150–180 см). Чтобы уменьшить глубину заложения до 70 см, применяют утеплитель. Для регионов, где грунт зимой не промерзает, минимальная глубина заложения от 30 см, однако строительные нормы не предусматривают таких жестких условий.
Согласно СНиП 2.04.03–85, минимальная глубина заложения труб ливневой канализации должна быть определена исходя из опыта применения таких систем в конкретной местности. В средней полосе России трубы диаметром не более 500 мм можно укладывать на глубину 30 см или более (от поверхности земли до верхнего края трубы). Также необходимо определить расположение точечных элементов системы и фильтров.
if (typeof pageNumber == "undefined") { var pageNumber = 0; } else { pageNumber++; } document.getElementById("yandex_rtb").id = "yandex_rtb_" + pageNumber; (function(w, d, n, s, t) { w[n] = w[n] || []; w[n].push(function() { Ya.Context.AdvManager.render({ blockId: "R-A-1939821-3", renderTo: "yandex_rtb_" + pageNumber, async: true, pageNumber: pageNumber }); }); t = d.getElementsByTagName("script")[0]; s = d.createElement("script"); s.type = "text/javascript"; s.src = "//an.yandex.ru/system/context.js"; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, "yandexContextAsyncCallbacks"); Доджеприемники
Дождеприемники располагают в местах концентрированного притока поверхностных вод: сброс воды из водосточной трубы (с крыши), воронка у поливочного крана, место под уличным умывальником, дверной приямок и т. д.
if (typeof pageNumber == "undefined") { var pageNumber = 0; } else { pageNumber++; } document.getElementById("yandex_rtb").id = "yandex_rtb_" + pageNumber; (function(w, d, n, s, t) { w[n] = w[n] || []; w[n].push(function() { Ya.Context.AdvManager.render({ blockId: "R-A-1939821-3", renderTo: "yandex_rtb_" + pageNumber, async: true, pageNumber: pageNumber }); }); t = d.getElementsByTagName("script")[0]; s = d.createElement("script"); s.type = "text/javascript"; s.src = "//an.yandex.ru/system/context.js"; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, "yandexContextAsyncCallbacks"); Фильтры
После сбора в лотки и дождеприемники вода в подземной ливневой канализации попадает в систему фильтров, пескоуловителей и отстойников, откуда отводится с участка путем естественного сброса или через коллекторный колодец. Элементы фильтрации устанавливают на всех приемных колодцах.
Разумеется, канализация не сможет стабильно функционировать без системы фильтров, которые нуждаются в периодической очистке.
if (typeof pageNumber == "undefined") { var pageNumber = 0; } else { pageNumber++; } document.getElementById("yandex_rtb").id = "yandex_rtb_" + pageNumber; (function(w, d, n, s, t) { w[n] = w[n] || []; w[n].push(function() { Ya.Context.AdvManager.render({ blockId: "R-A-1939821-3", renderTo: "yandex_rtb_" + pageNumber, async: true, pageNumber: pageNumber }); }); t = d.getElementsByTagName("script")[0]; s = d.createElement("script"); s.type = "text/javascript"; s.src = "//an.yandex.ru/system/context.js"; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, "yandexContextAsyncCallbacks"); Смотровые колодцы
Устраивают в местах разветвления труб, на протяженном участке одинарной трубы. Коллекторные колодцы принимают в себя все «ветви» ливневой канализации. Для участка размером 6—10 соток потребуется один смотровой колодец, но если трубы системы имеют изломы в плане, на каждом изломе также устанавливают смотровой колодец.
if (typeof pageNumber == "undefined") { var pageNumber = 0; } else { pageNumber++; } document.getElementById("yandex_rtb").id = "yandex_rtb_" + pageNumber; (function(w, d, n, s, t) { w[n] = w[n] || []; w[n].push(function() { Ya.Context.AdvManager.render({ blockId: "R-A-1939821-3", renderTo: "yandex_rtb_" + pageNumber, async: true, pageNumber: pageNumber }); }); t = d.getElementsByTagName("script")[0]; s = d.createElement("script"); s.type = "text/javascript"; s.src = "//an.yandex.ru/system/context.js"; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, "yandexContextAsyncCallbacks"); Дождеприемный (и/или коллекторный) колодец
На участок в 6—10 соток необходим один дождеприемный колодец ливневой канализации.
if (typeof pageNumber == "undefined") { var pageNumber = 0; } else { pageNumber++; } document.getElementById("yandex_rtb").id = "yandex_rtb_" + pageNumber; (function(w, d, n, s, t) { w[n] = w[n] || []; w[n].push(function() { Ya.Context.AdvManager.render({ blockId: "R-A-1939821-3", renderTo: "yandex_rtb_" + pageNumber, async: true, pageNumber: pageNumber }); }); t = d.getElementsByTagName("script")[0]; s = d.createElement("script"); s.type = "text/javascript"; s.src = "//an.yandex.ru/system/context.js"; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, "yandexContextAsyncCallbacks"); Порядок проектирования ливневой канализации специалистами
1. Сбор информации (топографический план участка, сведения о грунтах на участке, градостроительный план территории, технические условия на подключение к внешним инженерным коммуникациям, пожелания заказчика и т. д.).
2. Формирование технического задания с учетом всех условий и пожеланий.
3. Создание эскиза и согласование с заказчиком.
4. Составление проекта с оформлением проектно-сметной документации.
Проект состоит из нескольких листов:
i. общие данные проекта (ведомости рабочих чертежей, оборудование);
ii. схема ливневой канализации;
iii. план участка с размещением элементов ливневой канализации;
iv. спецификации оборудования;
v. смета.
5. Согласование проекта в органах надзора (СЭС и другие службы) – при необходимости.
Один из главных принципов проектирования ливневой канализации – минимально возможная общая длина труб (или лотков) при максимально полном обслуживании всей территории участка. На индивидуальном загородном участке линии водостока (лотки или трубы) по длине от водоприемной воронки до выпуска в коллекторе не превышают 40 м. В таких случаях при диаметре труб не менее 200 мм и уклоне 1 см на 1 м длины ливневую канализацию можно прокладывать без дополнительных расчетов и без учета количества осадков.
На участках промышленных объектов ливневая канализация намного сложнее: здесь устраивают большее количество различных колодцев (распределительных, водомерных, смотровых, поворотных), устанавливают жироуловители и т. д. По этой причине необходим более детальный расчет всех элементов.
if (typeof pageNumber == "undefined") { var pageNumber = 0; } else { pageNumber++; } document.getElementById("yandex_rtb").id = "yandex_rtb_" + pageNumber; (function(w, d, n, s, t) { w[n] = w[n] || []; w[n].push(function() { Ya.Context.AdvManager.render({ blockId: "R-A-1939821-3", renderTo: "yandex_rtb_" + pageNumber, async: true, pageNumber: pageNumber }); }); t = d.getElementsByTagName("script")[0]; s = d.createElement("script"); s.type = "text/javascript"; s.src = "//an.yandex.ru/system/context.js"; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, "yandexContextAsyncCallbacks"); Строительство системы ливневой канализации разных типов
По способу возведения системы ливневой канализации разных типов (поверхностной и подземной) существенно отличаются друг от друга, поэтому процессы их организации будут рассмотрены отдельно. Если планируется устройство смешанной системы, сначала выполняют все земляные работы, затем устанавливают кровельный водосток и подземные элементы и только потом элементы поверхностной ливневки.
if (typeof pageNumber == "undefined") { var pageNumber = 0; } else { pageNumber++; } document.getElementById("yandex_rtb").id = "yandex_rtb_" + pageNumber; (function(w, d, n, s, t) { w[n] = w[n] || []; w[n].push(function() { Ya.Context.AdvManager.render({ blockId: "R-A-1939821-3", renderTo: "yandex_rtb_" + pageNumber, async: true, pageNumber: pageNumber }); }); t = d.getElementsByTagName("script")[0]; s = d.createElement("script"); s.type = "text/javascript"; s.src = "//an.yandex.ru/system/context.js"; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, "yandexContextAsyncCallbacks"); Строительство поверхностной или линейной, дождевой канализации
Для работы потребуются следующие инструменты и материалы:
i. измерительные инструменты (рулетка, горизонтальный уровень, отвес, длинная прямая рейка);
ii. шнур и колышки для разметки;
iii. штыковая лопата;
iv. совковая лопата;
v. шпатели разной ширины;
vi. трамбовка для песка и бетона;
vii. штык для бетона;
viii. готовые лотки для сбора воды (из полимеркомпозита, бетона, асбестоцемента или пластика) или материалы для их изготовления (цемент, песок, мелкий гравий фракции до 2 см, вода, арматурные стержни, проволока);
ix. желоба, воронки и трубы для устройства водостока с кровли;
x. чугунные, стальные или полимерные съемные решетки для фильтрации крупного мусора;
xi. песок;
xii. щебень фракции 30–40 мм;
xiii. герметик (масляная краска, вещество на основе смол, силиконовый герметик и т. п.);
xiv. заклепки, болты, шурупы, гвозди, стальные хомуты и другие элементы для скрепления между собой и с элементами несущей конструкции здания частей водоотвода (лотков, желобов, стояков);
xv. материалы для изготовления опалубки (при устройстве монолитных лотков): листовое железо, пластик или влагостойкая фанера.
Этапы работы
