Министерство образования и науки РФ
<<Белгородский государственный технологический университет им. В.Г.Шухова>>
Энергетический институт
Кафедра электроэнергетики
РГЗ №1
по дисциплине «Электроэнергетика с основами электротехники и вертикальный транспорт»
Выполнил: студент группы С-213
Лусенков Ярослав Валерьевич
Проверил:
Сингатулин Р.С.
(подпись)_______________
Белгород 2014
1. Расчет мощности строительной площадки.
1.1 Определение потребляемых мощностей технологическими, производственными, силовыми машинами и механизмами и другими потребителями электроэнергии на строительной площадке.
По справочным данным приложения Б определяем потребляемые мощности на технологические, производственные, силовые и другие потребители электроэнергии задействованные в строительстве по формуле
; где
– паспортная мощность,
– коэффициент мощности.
Таблица 1. Расчет потребляемых мощностей технологическими, производственными и другими механизмами
| название |
|
|
|
| Кран башенный с балочной стрелой КБ-403А | 129.412 | 110 | 0.85 |
| Автопогрузчик | 9.3 | 7 | 0.75 |
| Вибропогружатель ЧТЗ | 50 | 40 | 0.8 |
| Бетононасос | 64.286 | 45 | 0.7 |
| Вибропогружатель свай | 78 | 58.5 | 0.75 |
| Электровибратор | 1.25 | 1 | 0.8 |
| Растворо-бетоносмеситель СБР 1200 | 13.889 | 10 | 0.72 |
| Электропрогрев бетона | 51.25 | 41 | 0.8 |
1.2 Расчет освещения строительной площадки и расчет внутреннего освещения.
- (Стр.пл.) Площадь стройплощадки
. Выбираем лампу ДРИ-700 мощностью
с прожектором ПЗС-45 (Прил Б).
Требуемая норма освещенности
. Определяем требуемое количество прожекторов для освещения площадки
где
;
;
;
; тогда
; минимальная высота установки прожекторов ПЗС-45 с лампами ДРИ-700 для равномерного 22м.
- (№1) Площадь строящегося жилого дома
. Выбираем лампу ЛН Г-220-100 мощностью
с прожектором ППР-100 (Прил. Б).
Требуемая норма освещенности . Определяем требуемое количество прожекторов для освещения площадки где ; ; ;
; тогда
; минимальная высота установки прожекторов ППР-100с лампами ЛН Г-220-100
для равномерного 22м.
(И аналогично вычисляем для всех остальных объектов строительной площадки. Экспликация зданий и временных сооружений смотри на генеральном плане.)
Таблица 2. Расчет рабочего освещения
| Номер | Норма освещения | площадь освещения | тип ламп | Мощность Лампы, Вт | тип прожектора или светильников | количество прожекторов | потребляемая мощность Вт |
| стр. пл | 2 | 7 207.8695 | ДРИ-700 | 700 | ПЗС-45 | 10 | 7,00 |
| 1 | 2 | 774.1935 | ДРИ-700 | 200 | ППР-100 | 1 | 0.20 |
| 2 | 10 | 427.3548 | ЛН Г-220-100 | 200 | ППР-100 | 1 | 0,20 |
| 3 | 30 | 121.2903 | ДРИ-700 | 700 | ПЗС-45 | 1 | 0.70 |
| 4 | 5 | 473.8065 | ЛН Г-220-100 | 200 | ППР-100 | 5 | 1,00 |
| 5 | 10 | 37.1613 | ЛН Г-220-100 | 200 | ППР-100 | 1 | 0.20 |
| 6 | 10 | 37.1613 | ЛН Г-220-100 | 200 | ППР-100 | 1 | 0.20 |
| 7 | 10 | 37.1613 | ЛН Г-220-100 | 200 | ППР-100 | 1 | 0.20 |
| 8 | 30 | 158.9677 | ДРИ-700 | 700 | ПЗС-45 | 1 | 0.70 |
1.3 Расчет полной мощности строительной площадки
Взяв перечень и мощности потребителей и результаты расчетов освещения, определяем потребную трансформаторную мощность на строительной площадке.
Согласно графику работы строительных машин и механизмов башенный кран задействован в 3 и 4 кварталах; автопогрузчик и электровибратор задействованы во всех четырех кварталах; вибропогружатель свай задействован в первом квартале; вибропогружатель ЧТЗ, бетононасос, электро-бетоносмеситель и электропрогрев бетона задействованы в первых трех кварталах. остальные здания и сооружения находящиеся на строй площадке задействованы во всех четырех кварталах.
Далее составляем таблицу для расчета поквартальной мощности стройплощадки и график электрической нагрузки стройплощадки.
Таблица 3. Расчет мощности строительной площадки.
| Наименование потребителя | Номера потребителей указанных на генплане | Потребляемая мощность | 1кв | 2кв | 3кв | 4кв |
| кран башенный КБ-403А | 13 | 129.412 | 129.412 | 129.412 | ||
| автопогрузчик | 20 | 9.333 | 9.333 | 9.333 | 9.333 | 9.333 |
| Вибропогружатель ЧТЗ | 21 | 50.000 | 50.000 | 50.000 | 50.000 | |
| Бетононасос | 43 | 64.286 | 64.286 | 64.286 | 64.286 | |
| Вибропогружатель свай | 44 | 78.000 | 78.000 | |||
| Электровибратор | 45 | 1.250 | 1.250 | 1.250 | 1.250 | 1.250 |
| Элктро-бетоносмеситель СБР-800 | 46 | 13.889 | 13.889 | 13.889 | 13.889 | |
| Электропрогрев бетона | 50 | 51.250 | 51.250 | 51.250 | 51.250 | |
| 1 | 1 | 10.00 | 10.000 | 10.000 | 10.000 | 10.00 |
| 2 | 2 | 2.10 | 2.100 | 2.100 | 2.100 | 2.10 |
| 3 | 3 | 0.70 | 0.700 | 0.700 | 0.700 | 0.70 |
| 4 | 4 | 0.90 | 0.900 | 0.900 | 0.900 | 0.90 |
| 5 | 5 | 0.10 | 0.100 | 0.100 | 0.100 | 0.10 |
| 6 | 6 | 0.10 | 0.100 | 0.100 | 0.100 | 0.10 |
| 7 | 7 | 0.10 | 0.100 | 0.100 | 0.100 | 0.10 |
| 8 | 8 | 0.70 | 0.700 | 0.700 | 0.700 | 0.70 |
| сумма | 412.120 | 282.708 | 204.708 | 334.120 | 154.695 |

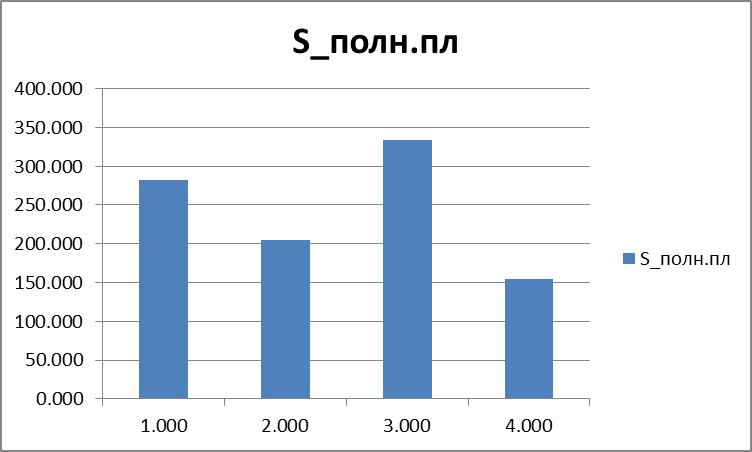

График электрической нагрузки стройплощадки
Пик электрической нагрузки происходит в третьем квартале. Определим суммарную электронагрузку строительной площадки
для этапа строительства с максимальной потребляемой мощностью с учетом коэффициента спроса kпотребителей.
Определяем потребную трансформаторную мощность
.
1.4 Выбор источника электроснабжения.
Поскольку на стройплощадке имеется потребитель первой категории – устройство электропрогрева бетона, нарушение электроснабжения которого может повлечь за собой брак, то необходимо выбрать двухтрансформаторную ТП. Мощность одного трансформатора ТП выбирается из условия:
. Выбираем комплексную двухтрансформаторную подстанцию наружной установки 2ПКТП-250-У1, с двумя трансформаторами мощностью по 250кВА каждый, напряжением 0,4кВ на стороне ВН, напряжением 0,4кВ на стороне НН, габаритами 3310х1490х2315.
