Технико-экономические показатели
Расчет технико-экономических показателей здания представлен в таблице
2.5:
Таблица 2.5 | |||||
Технико - экономические показатели здания | |||||
| |||||
Этажность | эт. | 9 | |||
| |||||
Количество квартир в доме,в т.ч. | шт. | 54 | |||
- | однокомнатных; | шт. | 18 | ||
- | двухкомнатных; | шт. | 36 | ||
| |||||
Общая площадь квартир в доме | м2 | 1766,25 | |||
Жилая площадь квартир в доме | м2 | 831,06 | |||
| |||||
Площадь нежилых подвальных помещений | м2 | 380,4 | |||
| |||||
Площадь жилого здания | м2 | 3823 | |||
| |||||
Строительный объем здания, в т.ч. | м3 | 17969 | |||
- | подземной части здания; | м3 | 1530 | ||
- | надземной части здания; | м3 | 14939 | ||
Архитектурно-конструктивные решения
Сейсмичность строительной площадки - 8 баллов [3]. Степень огнестойко-сти здания- II [15]. Класс ответственности здания - I [15].
За условную отметку 0.000 принят уровень чистого пола первого этажа, это соответствует абсолютной отметке 18.600.
Конструктивная схема здания - каркасная. Железобетонный каркас рассчи-тан на сейсмические воздействия без совместной работы с заполнением каркаса (со стенами). Симметрично в каркасе здания предусмотрены железобетонные диафрагмы жесткости.
Стены. Стены надземных этажей - заполнение каркаса камнем-ракушечником IР 15 ГОСТ 4001-84 на растворе М25, с антисейсмическим зазором 2 см, который заполняется упругими прокладками из пенополистирольного жгута.
47
Фундаменты. Фундаменты и стены подвала запроектированы из армиро-ванного бетона класса В 20. Подошва фундамента запроектирована в виде сплош-ной ж.б. плиты толщиной 700мм под всем зданием из бетона класса В 20 по бе-тонной подготовке из бетона класса В 7,5. Для защиты конструкций стен фунда-мента от капиллярной влаги выполняется вертикальная гидроизоляция путем об-мазки наружных плоскостей стен подвала, соприкасающихся с грунтом горячим битумом за два раза общей толщиной 5 мм. Горизонтальная гидроизоляцию на отметке -0,060 выполняется из пленки ПВХ. По верху гидроизоляции выполняет-ся стяжка из цементно-песчаного раствора в соотношении 1:2 (цемент: песок) толщиной 20 мм.
Перекрытия. Перекрытия - монолитные, толщиной 160 мм, с участками без ригельного каркаса.
Перегородки. Перегородки - в санузлах и кухнях толщиной 120 мм - из кирпича марки КР-р-по250*120*65/1НФ/200/2,0/50/ГОСТ 530-2012 на раство-ре М25. В жилых комнатах перегородки выполняются из гипсокартонных панелей по каркасу из оцинкованной стали, с устройством звукоизолирующего слоя. Об-щая толщина таких перегородок равна 120 мм. Межквартирные перегородки вы-полняются из камня-ракушечника.
Лестницы. Лестничные марши запроектированы из типовых ж.б. ступеней шириной 1050 мм, приваренных к металлическим косоурам, с последующим оштукатуриванием металлических балок и косоуров цементным раствором по ме-таллической сетке. Толщина защитного бетонного слоя - 20 мм. В качестве лест-ничных площадок служит монолитное перекрытие.
Крыша, кровля, водоотвод. Кровля – плоская, имеет уклон 3˚, в проекте заложена система с выводом через отверстия в стене в навесную водосточную си-стему. Стропильная система запроектирована из металлопроката под кровлю из поперечно гнутого профильного настила. Основной изоляционной составляющей являются 3 слоя наплавленного рубероида, основанием под которую служит це-ментно-песчаная стяжка толщиной 30 мм. Уклон задает второй слой кровли, вы-полненный из цементно-песчаного раствора толщиной 30 мм поверх пароизоля-
48
ции наплавленным рубероидом. В качестве теплоизоляции устраивается слой из пенополистирольных плит толщиной 100 мм. Отвод атмосферных осадков с кров-ли предусмотрен организованный,
Двери. На входе в квартиру устанавливаются двери марки ДУ21-10П. Входные наружные двери металлические, устанавливаются по уровню, и в стене делают отверстие и устанавливается анкер. Во избежание нахождения двери в от-крытом состоянии или хлопанья устанавливают доводчики, которые держат дверь в закрытом состоянии и плавно возвращают дверь в закрытое состояние без удара. Двери оборудуются ручками, защелками и врезными замками. Между дверной коробкой и стеной зазоры запениваются монтажной пеной и закрываются налич-никами или зашпаклевывается под окраску. Для обеспечения быстрой эвакуации все двери открываются наружу по направлению движения на улицу, исходя из условий эвакуации людей из здания при пожаре. Дверные полотна навешивают на петлях (навесах), позволяющих снимать открытые настежь дверные полотна с пе-тель - для ремонта или замены полотна двери.
Окна. Стеклопакет состоит из трех камер, что значительно повышает звуко и теплоизоляцию. В комплект входит подоконная доска
Пол. Жилые комнаты, кухни, прихожие, коридоры - линолеум ПВХ на теп-ло-звукоизолирующей подоснове по ГОСТ 18108-80; санузлы, ванная, уборочная, холл, балкон - керамическая плитка по ГОСТ 6787-89 - 10мм.
Архитектурные мероприятия по экономии тепла.
Теплотехнический расчет.
В целях сокращения потерь тепла в зимний период и поступлений тепла в летний период при проектировании здания производится теплотехнический рас-
чет стеновых ограждений и перекрытий.
Главная задача расчета — это определить сопротивление теплопередаче R конструкции, которое должно приниматься не менее требуемого сопротивления теплопередаче Rтр по санитарно-гигиеническим требованиям и условиям, т.е. Rо≥ Rтр.
49
Район строительства – г. Севастополь.
Расчетная наружная температура tн = -17°С.
Температура воздуха внутри помещения tв = 20°С.
Соответствие ограждающей конструкции требуемому тепловому сопроив-лению Rтр = 2,0 м2К/Вт для температурной зоны IV.

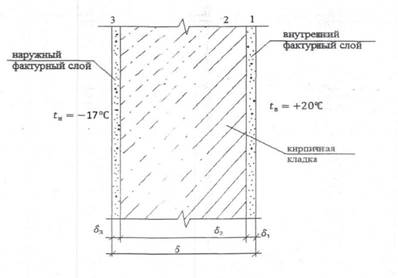

Рис. 2.3. Конструктивное решение стены (исходный вариант)
RB – сопротивление тепловосприятию, м2 С/Вт
R1, R2, R3 – термическое сопротивление в слоях конструкции, м2 С/Вт
Для каждого слоя, в зависимости от плотности, определяем коэффициент теплопроводности материалов, входящих в данную конструкцию.
Определим плотность материалов:
ρ1 = 1800 кг/м³ - внутренний фактурный слой;
ρ3 = 1400 кг/м³ - камень-ракушечник;
ρ4 = 1600 кг/м³ - наружний фактурный слой.
Для определения сопротивления теплопередачи необходимо определить ко-эффициенты теплопроводности:
λ1 = 0,93 Вт/(м·К),
λ3 = 0,58 Вт/(м·К),
λ4 = 0,81 Вт/(м·К),
Определим градусы/сутки отопительного периода:
50
tint-расчетная температура внутреннего воздуха здания +20С
tht – средняя температура за отопительный период для г. Симферополя
–2,6С
Zht – продолжительность в сутках отопительного периода (принимается по СНиП 23-01-95) со среднесуточной температурой наружного воздуха ≤ 8С – 153 суток.
Db = (20 – (-2,6) *153 = 3458 градусов/сутки отопитльного периода. Согласно таблице 4 СНиП 23-02.2003 с учетом градусов/суток отопительно-
го периода принимаем нормируемое значение (RH0)
RH0 = 2 м2 * С/Вт
Rк – сопротивление ограждающей конструкции с последовательно распо-ложенными слоями, м2·К/Вт;
Rк = R1+ R2+ R3+ …+ Rn, где
R1+ R2+ R3+ …+ Rn – сопротивление теплопередачи каждого отдельного слоя, м2К/Вт
Rn = δi / λi, где
δi – толщина слоя, м;
λi – расчётный коэффициент теплопроводности материала слоя, принимае-мый по приложению 3 СНиП II-3-79* «Строительная теплотехника» [18].
R1 = δ1 / λ1 = 0,03 / 0,93 = 0,04 м² К/Вт;
R3 = δ3 / λ3 = 0,39 / 0,58 = 0,68 м² К/Вт;
R4 = δ4 / λ4 = 0,02 / 0,81 = 0,03 м² К/Вт;
R0 = 0,133 + 0,04 + 0,68 + 0,03 = 0,883.
RH0 = 2 м2 * С/Вт
RH0 > R0; 2 > 0,883.
Учитывая, что данная конструкция не отвечает теплотехническим требова-ниям, необходимо решать вопросы утепления ограждающей конструкции.
В качестве утеплителя принимаем пенополистерол (пенопласт).
На рисунке 1.4 схематично изображена ограждающая конструкция проекти-руемого здания.
51
16 | |||
0 | |||
Рис. 2.4. Наружная ограждающая конструкция
Состав утепления наружной стены:
1) 1-й слой - Наружный слой - Цементно-песчаная штукатурка
ρ1 = 1800 кг/м³, λ1 = 0,93 Вт/(м·К), δ1 = 0,03 м;
2) 2-й слой - Утеплитель из пенопласта
ρ2 = 130 кг/м³, λ2 = 0,039 Вт/(м·К), δ2 = 0,05 м;
3) 3-й слой. Камень - ракушечник
ρ3 = 1400 кг/м³, λ3 = 0,58 Вт/(м·К), δ3 = 0,39 м;
4) 4-й слой. Внутренний отделочный слой - Известняково-песчаная штукатур-
ка
ρ4 = 1600 кг/м³, λ4 = 0,81 Вт/(м·К), δ4 = 0,02 м.
Определим сопротивление теплопередачи ограждающей конструкции по формуле:
RΣ = 1/αв+Rо+1/αн ≥ Rтр, где αв = – коэффициент теплоотдачи внутренней поверхности ограждающей конструкции (8,7), принимаемый по табл. 4 СНиП II-3-79*«Строительная теплотехника» [18].
αн = – коэффициент теплоотдачи для зимних условий наружной поверхно-сти ограждающей конструкции (23), принимаемый по табл. 6 СНиП II-3-79*«Строительная теплотехника» [18].
R1 = δ1 / λ1 = 0,03 / 0,93 = 0,04 м² К/Вт;
52
R2 = δ2 / λ2 = 0,05 / 0,039 = 1,29 м² К/Вт;
R3 = δ3 / λ3 = 0,39 / 0,58 = 0,68 м² К/Вт;
R4 = δ4 / λ4 = 0,02 / 0,81 = 0,03 м² К/Вт;
RΣ = 0,133 + 0,04+ 1,29 + 0,68 + 0,03 + 0,05 = 2,22м²·К/Вт
RΣ = 2,22 м² К/Вт ≥ 2,0 м²·К/Вт. Следовательно, толщина ограждающей конструкции удовлетворяет требованиям.
Мероприятия по экономии энергии
Проектируемое здание выполнено с учетом энергосберегающих мероприя-
тий.
Главным решением по энергосбережению является наружное утепление фа-садов. В качестве утеплителя принят высокоэффективный фасадный базальтовый утеплитель пенопласт толщиной 50 мм с коэффициентом теплопроводности λ=0,039 Вт/(мК).
В оконных проемах применяются металлопластиковые окна с двойными стеклопакетами.
На входах инженерных коммуникаций дома предусматривается установка приборов учета тепловой энергии, электроэнергии, холодной и горячей воды.
