В результате исследования грунтов выявлено, что на площадке строитель-ства в основании залегают следующие слои:

- слой 1 – 0,3 м – почвенно-растительный грунт;

- слой 2 – 1,9 - 2,6 м – известняк сильно выветрелый низкой прочности (плот-ность грунта - 1200 кг/м³, коэффициент разрыхления – 1,35);

- слой 3 – 3,5 - 5,2 м – известняк полускальный глинистый пониженной проч-

ности (плотность грунта - 2300 кг/м³, коэф. разрых-я – 1,35).

Естественным основанием фундамента служит слой 3 со следующими расчетны-ми характеристиками:

- j = 32°;

- С = 26 кПа (2,6 кгс/см²);

- g = 17,1 кн/м^З (1710 кгс/см^З);

- Е = 28,0 кПа (280 кгс/см²). Показатели грунтов в замоченном состоянии.

39

Грунты не просадочные. Подземные воды залегают на глубине 5,0 м от есте-ственной поверхности земли. Нормативная глубина сезонного промерзания грун-тов составляет 0,8 м.

Планировочное решение участка

Участок площадью 0,4232 га, отведен под строительство многоэтажного зда-ния, расположен на свободной от застройки территории в г. Севастополь. Рельеф участка спокойный с небольшим уклоном на северо-восток. Перепад отметок не превышает 0,3 м.

Размещение проектируемого девятиэтажного дома на участке решено с уче-том удобства пользования внутридомовой территорией, которая расположена по западную сторону дома. Вход в дом направлен в сторону двора. Также преду-смотрена автостоянка для постоянной парковки автомобилей. Пешеходные до-рожки, а также внутренние проезды для автотранспорта разработаны и спроекти-рованы с учетом всех норм противопожарной безопасности и удобства использо-вания и доступа к домам и площадкам.

Инженерная подготовка территории

Разработка рельефа местности на участке выполнена с учетом всех относи-тельных отметок, территорий, прилегающих к проектируемому объекту, а также с учетом отвода дождевых вод.

Отвод ливневых стоков с дорог и автостоянок предусмотрен за пределы участка в местную ливневую канализацию; с тротуаров, пешеходных дорожек и отмосток - в зеленую зону, с кровли - через навесную ливневую систему - на от-мостку.

На придомовой территории предполагается ограждение, придомовая пар-ковка на 18 машин, ворота для проезда автотранспорта, а также калитка для пе-шеходов.

Покрытие площадок и тротуаров:

- Покрытие детских игровых площадок – резиновые плиты

- Покрытие тротуаров, площадок для отдыха – мелкоразмерная плитка;

40

- Покрытие отмостки, площадок для автотранспорта, хозяйственных площа-

док и проездов – асфальтобетонное;

В соответствии с СП 4.13130.2013 «Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объем-но-планировочным и конструктивным решениям» вокруг дома предусмотрена до-рога шириной 5 м для проезда пожарной машины.

Озеленение территории и защита от шума

Придомовая территория озеленяется и благоустраивается. Таким образом, детская площадка будет защищена декоративными древесно-кустарниковыми насаждениями, а также газоном. При насаждении обязательно учитывается аэра-ция и качества грунта. По всей территории в границах участка будут насажены деревья и кустарники для комфортного условия проживания жителей. Все расте-ния будут выбраны из стандартного ассортимента местных питомников.

Главным источником шума являются транспортные средства, проезжающие на прилегающих дорогах. Ввиду этого, посадка дома на участке спланирована с учетом этого фактора. Дом ориентирован торцовым фасадом к дороге и макси-мально удален от нее. Также вдоль улиц предусмотрены зеленые насаждения для уменьшения шума. Строительные и конструктивные решения предусматривают мероприятия по звукоизоляции и снижению шума, возникающего внутри дома, а именно: стены выполняются с теплозвукоизоляционной облицовкой; оконные проемы заполняются двойными стеклопакетами с алюминиевыми рамами. Между стеклами и рамой предусмотрены упругие прокладки; в конструкции полов предусматриваются звукоизолирующие слои; предусмотрена возможность устройства двойных входных дверей в квартиры; монолитное перекрытие исклю-чает возможность образования сквозных трещин; - мокрые помещения, такие как санузлы, облицовываются влагостойкими гипсокартонными листами, имеющими пониженное водопоглощение (менее 10%) и обладающие повышенным сопротив-лением проникновению влаги. В качестве звукоизолирующего слоя применяются изделия из минерального или стекловолокна синтетическом связующем.

41

Санитарная очистка

Удаление мусора из квартир осуществляется при помощи мусоропровода, расположенного на лестничной клетке. Система очистки территории от твердых отходов – вывоз мусора за пределы населенного пункта. Для уличного мусора на тротуарах и в местах скопления людей предусматриваются металлические урны. Расчёт технико-экономических показателей генерального плана представлен в таблице 2.2.

42

Объемно-планировочные решения здания

Проектируемое здание - одноподъездный девятиэтажный монолитный жи-лой дом, с подвалом и техническим помещением для обслуживания лифта на крыше.

Проектируемое здание - симметричное в плане. В центре открытая на всю высоту лестничная клетка, пассажирский лифт и ствол мусоропровода.

На первом этаже и типовых этажах проектируемого здания расположены квартиры, по 6 квартир на этаже: две однокомнатные квартиры, четыре двухком-натные квартиры.

В подвальном этаже запроектированы помещения свободной планировки, которые предназначены для сдачи в аренду или для использования их под хозяй-ственные нужды.

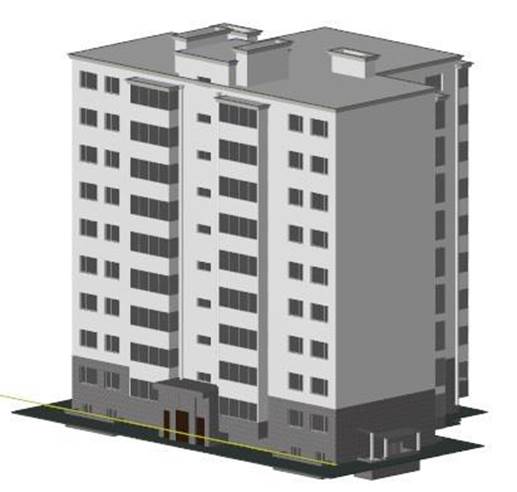

Модель проектируемого здания изображена на рисунке 2.2.

Рис. 2.2 Модель девятиэтажного монолитного жилого дома.

43

Общее количество квартир в доме - 54. Типы квартир и их площади пред-ставлены в таблице 2.3.

В таблице 2.4 приводится экспликация помещений проектируемого здания по этажам.
