29.Привязка снимков. Её виды и назначение.
Привязка снимков – комплекс работ по опознанию на снимке и на местности контурных точек и определение их геодезических координат.
Разреженная привязка – в поле определяют несколько точек, а остальные определяют камерально. Она включает координировании необходимого числа точек, например, по краям маршрута и дальнейшее сгущение числа точек из расчёта, чтобы на каждый снимок их было не менее четырёх. Сгущение осуществляется фотограмметрическими методами.
Сплошная привязка на местности координируются 4 точки на снимок.
Известно, что для трансформирования снимков, на каждый снимок надо иметь как минимум 4 опорные точки. Они должны быть опознаны на фотоплане и местности. Процесс опознавания точек местности на плане и на местности и их координирования в плане и по высоте называется планово-высотной привязкой снимков.
30.Фотоплан: определение, назначение, точность и способы изготовления.
Фотоплан – одномасштабная фотография местности или объекта, полученная в ортогональной проекции.
Для того чтобы преобразовать снимок в фотоплан необходимо выполнить его трансформирование.
В зависимости от целевого назначения фотопланы делятся на:
Топографические фотопланы составляют в общегосударственной разграфке с соблюдением требований действующих инструкций и наставлений по топографической съемке.
Специальные фотопланы составляют, как правило, в произвольной разграфке и с соблюдением требований по точности, оформлению и т. п., регламентируемым ведомственными инструкциями.
Существенным преимуществом фотоплана по сравнению с топографическим планом является высокая информационная емкость и наглядность.
Изготовление:
1. Подготовка основы, в качестве которой используют листы алюминия или авиационной фанеры толщиной 1-2 мм. Основу оклеивают чертежной бумагой, на которую наносят координатную сетку и опорные пункты, углы рамки трапеции и трансформационные точки.
2. Далее выполняют подготовку к монтажу фотоплана: подбирают трансформированные снимки, проверяют их фотографическое и метрическое качество, опознают трансформационные точки.
31.Пара снимков. Стереоэффект: способы получения и виды.
Стерео-топографической съемкой - процесс получения пространственных координат точек местности или объекта.
Она основывается на обработке пары снимков, полученных с двух разных точек пространства.
Рассматривая 2 снимка с помощью стереоприборов получается одно пространств объемное изображение предмета
Используя стереоэффект мы можем определить высотные характеристики снимаемых объектов (превышение, высоту и т.д.)
Способы получения:
1) Снимки с 2 разных точек пр-ва.
2) Каждым глазом при наблюдении должен наблюдать отдельный снимок
3) Разность масштабов снимков не должна быть более 15%.
4) Снимки должны быть расположены относит глаз , чтобы соответствующие зрительные оси пересекались.
α=0
Точки а1 и а2 называются соотвесными точками.
32.Продольный параллакс и определение превышений точек местности.

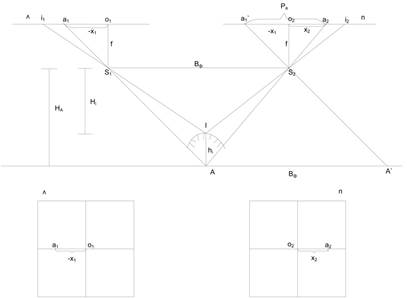

Продольный параллакс – разность абсцисс соотвесных точек стереопары.
Pa=x2-x1
33.Рассчитать с какой ошибкой будет определено превышение точек местности для снимков с f = 100мм, m = 10000, mΔ р = 0,02 мм.
my=m∆p*y2/B*f - ошибка измерения
my – точность наземной фотограм съемки- требуемая точность съемки,
m∆p- ошибка измерений точек на снимке- точность проллакса.
m∆p= 0.01мм, y –отстояние- Расстояние от точки съемки до объекта,
Вф - базис фотограф,
f - фокусное расстояние
4 Вf ≤ Y ≤ 20 Вf Вф=0.1Y
34.Определить параметры аэрофотосъемки для составления проекта вертикальной планировки территории с.н.м.( mh = 0,10 м).
mh = m ∆ p H / b ∆ p точность фотограф b+∆p~70мм m∆p=0.01 мм
Hф=mh* b∆p/ m∆p Hф=70*0.1/0.01=700мм (если выше, то точность ниже)
35.Технологическая схема работ по составлению топографического плана методом цифровой фотограмметрии.

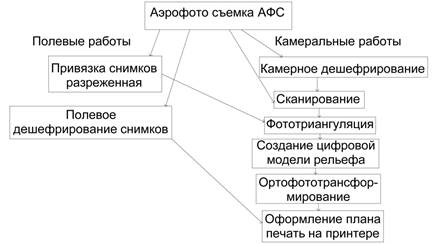

Технологическая схема:
-составление проекта планово-высотной подготовки аэроснимков,
-проведение полевых работ по развитию планово-высотной съемочной сети,
-дешифрирование,
-установление границ объекта съемки,
-сбор информации о границах землепользования в кадастровой съемке,
-съемка закрытых и изменившихся участков и т.д.
36.Принципиальная схема аналитического метода обработки.
Аналитический метод обработки снимков позволяет сократить время и стоимость обмерных работ за счет уменьшения объема полевых работ. Выполнены исследования по аналитической обработке снимков с неизвестными параметрами фотографирования. Результаты исследований могут быть применены для обработки снимков, полученных неметрическими камерами, з также для обработки архивных снимков, по которым могут быть восстановлены размеры утраченных элементов сооружений. Исследован вопрос составления фотопланов разрушенных деталей архитектурных памятников по архивным снимкам.
Аналитический метод используется для обработки снимков, полученных в результате конвергентного и наклонного случаев фотографирования. Составление обмерных чертежей рекомендуется выполнять на аналитическом графопостроителе. Применение аналитического графопостроителя удобно для создания цифровой модели памятника архитектуры. Аналитический метод позволяет повысить точность обмерных работ, сократить время на определение опорных точек, выполнить обработку любой стереопары, независимо от параметров фотографирования, причем объемные и криволинейные детали фиксировать в виде цифровой модели. Цифровая модель объекта может быть основой для преобразования исходного фотографического изображения.
37.Понятие о дешифрировании снимков.
Дешифрирование – процесс распознание по фотоизображению объектов местности необходим для составления плана, выявления содержания объектов с определением их количеств и качеств хар-тик и фиксация этих объектов на снимке условными знаками с показом границ этих объектов.
В зависимости от назначения дешифрирование подразделяют на топографическое и специальное, причем ко второму относят распознавание объектов по их фотоизображениям в интересах сельского хозяйства, геологии, гидрологии и т. п.
В зависимости от техники исполнения дешифрирование делят на :
Камеральное дешифрирование основано на использовании изобразительных свойств фотоснимков и изучении различных вспомогательных материалов. В ряде случаев, таких, как военное дело, изучение небесных тел и др, оно является единственно возможным.
Полевое дешифрирование, выполняемое непосредственно на местности, носит сезонный характер. Оно основано на сличении фотоизображения с натурой, чем и обеспечивается требуемая полнота, точность и достоверность результатов на момент дешифрирования.
Комбинированное дешифрирование сочетает достоинства и недостатки полевого и камерального дешифрирования. Как правило, в зимний период выполняют камеральное дешифрирование, а в летний - полевую проверку и уточнение полученных зимой результатов.
Аэровизуальное дешифрирование производят непосредственно с борта летательного аппарата (самолета, вертолета) и применяют для ускорения процесса дешифрирования больших однородных массивов с малым числом контуров - лесов, болот, тундры и др.
38.Наземная стереофотограмметрическая съемка: назначение, основные случаи съемки, элементы ориентирования.
Применяют при составлении планов горной мест-ти, инженерных сооружений, съемке арх. сооружений.
Основана на применении фотограмметрических камер, фототеодолитов, любительских камер.
Точность при арх. обмерах:
Планы высокоточные для отдельных арх эл-тов. М1:5 -1:20 Точность 2-0.5 мм
Планы высокоточные для фасадов М1:20 -1:50 Точность 10-25мм
К основным случаям наземной стереофотограмметрической съемки относят:
Общий - когда главные оптические оси левого и правого снимков направлены произвольно;
Конвергентный- когда главные оптические оси снимков сходятся и составляют некоторый
угол у, называемый углом конвергенции;
Нормальный - если главные оптические оси перпендикулярны базису фотографирования (у = 0); является наиболее распространенным в практике фотограмметрии.
Параллельный - если главные оптические оси параллельны и составляют с базисом некоторый угол (у = 0).
39.Фототеодолиты: назначение, применение, устройство, основные характеристики.
Фототеодолитсостоит из фотокамеры и теодолита и служит для фотографирования местности при заданных значениях угловых элементов внешнего ориентирования, а также для измерения горизонтальных и вертикальных углов с целью определения координат левой или правой точки базиса и контрольных точек, дирекционного угла и длины базиса и контрольных направлений.
Фотокамера снабжена приспособлениями для установки оптической оси в горизонтальное положение и под углами относительно базиса. Это позволяет получить с концов базиса 3 стереопары с параллельными направлениями оптической оси фотокамеры. Для съёмки объектов с небольших расстояний существуют фототеодолиты, состоящие из спаренных камер малого формата, установленных на штанге с постоянным или переменным базисом. Съёмка берегов с корабля производится корабельным фототеодолитом, снабжённым 2 фотокамерами с синхронно действующими затворами. Для изучения быстро движущихся объектов применяются кинофототеодолиты, позволяющие выполнять синхронное фотографирование с концов базиса через малые промежутки времени.
Фототеодолиты классифицируются по формату кадра (6x9, 10x15, 13x18, 18x24 см и др.), углу поля зрения, фокусному расстоянию и другим характеристикам. Наибольшее распространение имеют фототеодолиты формата 13x18 см с фокусным расстоянием около 200 мм.
