Устройство заземления электродвигателей
Для обеспечения безопасности в электроустановках напряжением до 1000 В и выше должны быть заземлены металлические части электроустановок, которые нормально не находятся под напряжением, но могут оказаться под напряжением вследствие нарушения изоляции.
К частям, подлежащим заземлению, относятся корпуса электрических машин, трансформаторов, аппаратов, корпуса пусковых и защитных аппаратов, каркасы распределительных устройств и щитов, корпуса кабельных муфт, стальные защитные трубы электропроводок и металлические оболочки силовых кабелей.
|
В сельских электрических сетях и электроустановках напряжением 380/220 В обязательно применение нулевого провода, связанного с заземленной нейтралью трансформатора или
генератора, питающего сеть, а так

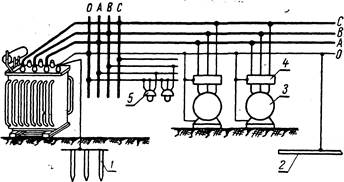

же с повторным заземлением 2 (ри-
сунок 3.19). Все части, подлежащие заземлению, присоединяют к нулевому проводу. Нулевой провод не должен защищаться предохранителями и не должен разрываться выключателями, рубильниками, пускателями и т. п., кроме случаев, когда он не используется для заземления.
Устройство заземлений непосредственно в помещениях для скота или в местах прохода животных, например у входов в помещения, на выгульных дворах, не допускается.
В мастерских и других производственных объектах с большим количеством установленного электрооборудования (вместо использования нулевого провода сети) рекомендуется прокладывать по внутренним стенам магистральную линию заземления, выполняемую полосовой (сечением не менее 3X8 мм) или круглой (диаметр не менее 5 мм) сталью, соединенную с нулевым проводом при вводе его в помещение.
Согласно нормам, сопротивление заземляющего устройства нейтрали генераторов и трансформаторов должно быть не более 4 Ом. Сопротивление до 10 Ом допускается только для генераторов и трансформаторов, мощность которых не превышает 100 кВА. Каждое повторное заземление должно иметь величину сопротивления не более 10 Ом. Более высокое сопротивление (до 30 Ом) возможно лишь при мощности генератора или трансформатора до 100 кВА и при числе повторных заземлений не меньше трех.
|
Каждый из элементов электроустановки, подлежащих заземлению, должен быть присоединен к заземляющей магистрали при помощи отдельного ответвления. Последовательное соединение элементов не допускается. Присоединение корпусов аппаратов, машин и т. д. к заземляющему устройству должно производиться надежными болтовыми соединениями или сваркой (рисунок 3.20).
Сечение заземляющих проводников должно быть не ме
нее значений, приведенных в таблицах 1 и 2.
Таблица 3.1 - Минимальные размеры стальных заземлителей и заземляющих проводников
| Тип проводника | В зданиях | В наружных установках | В земле |
| Круглые проводники, диаметр, мм | 5 | 6 | 6 |
| Прямоугольные проводники, сечение, мм | 24 | 48 | 48 |
| Угловая сталь, толщина полок, мм | 2 | 2,5 | 4 |
| Стальные трубы, толщина стенок, мм | 2,5 | 2,5 | 3,5 |
Таблица 3.2 - Минимальные сечения медных и алюминиевых заземляющих проводников в электроустановках до 1000 В
| Наименование | Медные проводники, мм | Алюминиевые проводники, мм2 |
| Голые проводники при открытой прокладке | 4 | 6 |
| Изолированные провода | 1,5 | 2,5 |
| Заземляющие жилы кабелей или многожильных проводов в общей защитной оболочке с фазными жилами | 1 | 1,5 |
В помещениях (за исключением взрывоопасных) в качестве заземлителей допускается использовать металлические конструкции зданий, ферм, колонн, прогонов и связей; металлические конструкции производственного назначения (металлические балки, подкрановые пути, каркасы распределительных устройств и др.); стальные (газовые) трубы, служащие для прокладки проводов, и тросы, предназначенные для подвески проводов и т. п.
При использовании для заземления металлических конструкций необходимо обеспечить надежность контактов в соединениях и непрерывность электрической цепи по всей ее длине. Металлические конструкции, которые используются для. заземления, должны быть доступны для наблюдения и иметь отличительную окраску, позволяющую распознавать в них составную часть электрической цепи.
Когда в качестве заземляющих ответвлений используют газовые (стальные) трубы, предназначенные для прокладки проводов, необходимо следить за тем, чтобы соединительные муфты в скрытых трубопроводах были приварены к трубам не менее чем в двух точках. Концы труб у проходных и ответвительных коробок, у вводов в распределительные и групповые ящики, шкафы, пусковые и защитные аппараты и т. п. нужно соединять между собой и с коробкой (ящиком, шкафом) при помощи приваренной к ним стальной полосы или проволоки соответствующего сечения. Присоединение труб к магистралям заземления и к заземляемым элементам установки должно быть осуществлено при помощи полосы или проволоки, приваренной к трубам.
В качестве заземляющих проводников не допускается использовать металлические оболочки трубчатых проводов, а также оболочки изолированных установочных трубок. Заземляющие проводники можно прокладывать вертикально или горизонтально, а также параллельно наклонным конструкциям зданий. Шины прямоугольного сечения по отношению к поверхности основания устанавливают на плоскость, а не на ребро.
Голые заземляющие проводники, прокладываемые по бетону и кирпичу, как правило, укрепляют на опорах, на расстоянии 10—12 мм от соответствующих поверхностей; по дереву разрешается крепление без опор. В каналах заземляющие голые проводники располагают на расстоянии не менее 50 мм от нижней поверхности съемного перекрытия. Расстояние между опорами для крепления заземляющих проводов на прямых участках принимается равным 1000—1500 мм и на изгибах 1000 мм.
Проходы заземляющих проводов сквозь стены следует выполнять через открытые отверстия и через стальные трубы. Зазор (со всех сторон) между проводами заземления и стенками отверстия должен быть не менее З мм.
Конструкции, на которых установлено электрооборудование, с заземляющим проводом соединяют сваркой. Конструкция длиной более 3 м должна быть соединена с заземляющим проводом в двух (конечных) точках. Контактные поверхности (при болтовых соединениях) между заземляющими проводами или между заземляющими проводами и заземляемым оборудованием нужно зачистить до металлического блеска и покрыть тонким слоем вазелина. Внешние поверхности болтовых соединений следует покрывать бесцветным лаком.
В сырых помещениях, а также в помещениях с едкими: парами контактные поверхности (перед выполнением контактных соединений), не имеющие специального антикоррозийного покрытия, нужно зачищать, а швы контактных соединений необходимо покрывать краской стойкой к химическим воздействиям.
Для того чтобы при сотрясениях болтовые контакты не ослабевали, устанавливают контргайки или контрящие шайбы.
