Тема № 2.1 « Прямоугольное проецирование»
16.05.22г. ОП.01 Основы технического черчения.
группа № 26 преподаватель Хорунжина О.А.
Тема № 2.1 « Прямоугольное проецирование»
Занятие 2.28 : Практическое занятие №3 « Выполнение графического изображения аксометрических проекций деталей.»
Цель занятия : Научиться выполнять построение фронтальной диметрической и изометрической проекций детали
Рекомендуемая литература : В.И.Вышнепольский «Техническое черчение» стр.214-218
Характер : репродуктивный
Показатели оценки результатов освоения :знать порядок построения проекций, последовательность выполнения, расположение осей и длину отрезков, порядок оформления, требования к оформлению задания.
Оборудование : Чертежные принадлежности
Результаты (ответы) в виде файлов в формате Word и скриншота направлять преподавателю на эл. почту khorunzhina@ mail. ua или отправить сообщение на Вконтакте https://vk.com/club194189853
Порядок выполнения работы :
- Изучить теоретические положения.
- Задание выполняется на листах чертежной бумаги формата А4 ГОСТ 2.301-68.
- После нанесения рамки на листе в правом нижнем углу намечают размеры основной надписи задания. Изображения при необходимости выполняются в масштабе ГОСТ 2.302-68.
- При нанесении размеров рекомендуется пользоваться ГОСТ 3.307-68.При обводке изображения следует принимать толщину основной линии 0,8-1,0 мм, а толщину остальных линий- согласно ГОСТ 2.303-68.
Общие теоретические положения:
Построение фронтальной диметрической и изометрической проекций
Построим фронтальную диметрическую и изометрическую проекции детали, три вида которой приведены на рис. 4.
Рис. 4. Комплексный чертеж детали

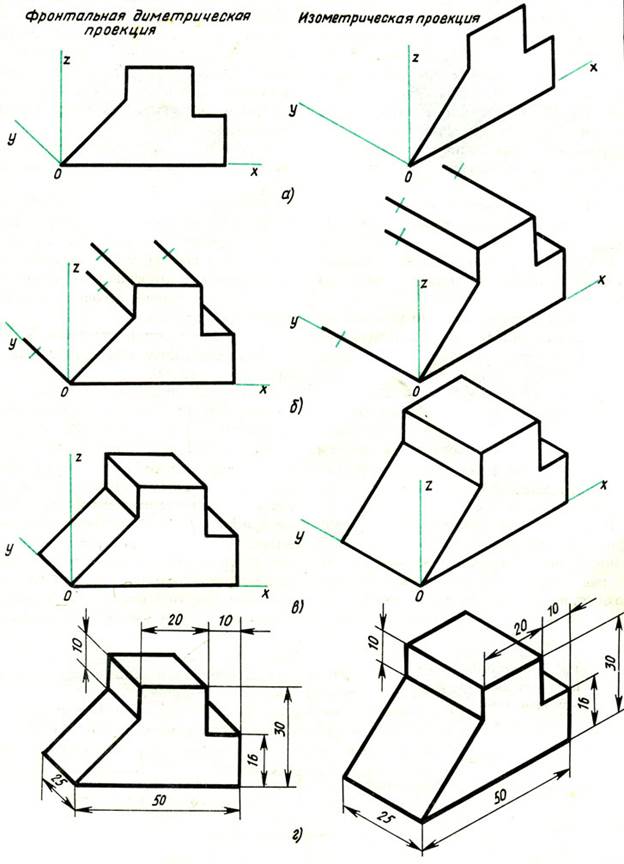

Порядок построения проекций показан на рисунке 5:
1. Проводят оси. Строят переднюю грань детали, откладывая действительные величины высоты – вдоль оси Z, длины – вдоль оси Х (рис. 5, а).
2. Из вершин полученной фигуры параллельно оси У проводят ребра, уходящие вдаль. Вдоль них откладывают толщину детали: для фронтальной диметрической проекции – сокращенную в 2 раза; для изометрии – действительную (рис. 5, б).
3. Через полученные точки проводят прямые, параллельные ребрам передней грани (рис. 5, в).
4. Удаляют лишние линии, обводят видимый контур и наносят размеры (рис. 5, г).
Рис.5. Способ построения аксонометрических проекций
Сравните левую и правую колонки на рис. 5. Что общего и в чём различие данных на них построений?
Из сопоставления этих рисунков и приведенного к ним текста можно сделать вывод:
______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Это написать в вывод
что порядок построения фронтальной диметрической и изометрической проекций, в общем одинаков. Разница заключается в расположении осей и длине отрезков, откладываемых вдоль оси у.
