3. Монтаж отдельно стоящих фундаментов под колонны
| группа №21 Предмет Технология монтажных работ при возведении кирпичных зданий.Урок №15 Преподаватель:Лесовая Ю.В. |
Тема: Монтаж фундаментов при возведении кирпичных зданий
Цель: Изучит особенности монтажа фундаментов при возведении кирпичных зданий
Задачи: Формирование умения работать с новой информацией по теме (отбирать, выделять, выстраивать в логике, обобщать)
ПЛАН
1. Установка маячных плит
2. Контроль установки плит
3. Монтаж отдельно стоящих фундаментов под колонны
Краткий конспект
Фундаментные плиты укладывают по схеме в соответствии с проектом таким образом, чтобы обеспечить в указанных местах разрывы для пропуска труб водоснабжения, канализации и других вводов.
Монтаж начинают с установки маячных плит 1 по углам и в местах пересечения стен. После укладки маячных плит причалку 2 (натянутую на грани фундаментной ленты) поднимают до уровня верхнего наружного ребра плит и по причалке укладывают все промежуточные плиты. Верх маячных плит проверяют нивелиром, а остальных — по причалке или визированием на ранее установленные плиты. Если положение в плане или по высоте уложенной плиты отклоняется от проектного и отклонения превышают допускаемые величины, плиту краном отводят в сторону, заново выравнивают основание и на него вновь опускают плиту. Разрывы между плитами, если они предусмотрены проектом, и боковые пазухи в процессе монтажа заполняют песком и уплотняют.
При монтаже отдельно стоящих фундаментов под колонны сначала переносят на дно котлована отвесом положение осей, точно фиксируя их штырями или колышками, забитыми в грунт. На блоках отмечают рисками (рекомендуется несмываемой краской) середину боковых граней — их используют для контроля правильности опускания блока на основание. На блоках стаканного типа (под железобетонные колонны) определяют середину стакана и наносят осевые риски на верхнюю грань.
При опускании и установке стакана под колонну на основание монтажники контролируют положение блока по забитым колышкам и рискам на боковых гранях блока. Правильность установки блока по высоте проверяют нивелиром; у блоков стаканного типа — отметку дна стакана, у блоков под столбы — отметку верхней грани.

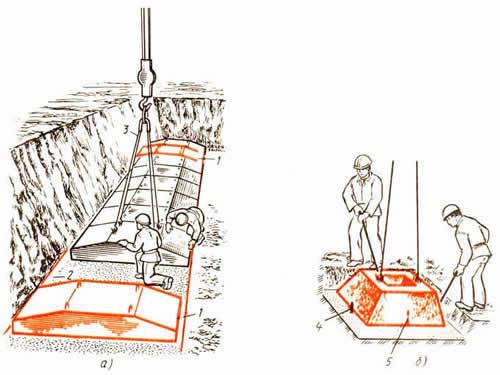

Рис. 1 Монтаж фундаментных блоков
1 – маяные блоки, 2 – шнур-причалка, 3- четырехветвевой строп
Информационные источники (основные учебники по предмету)
1. Ищенко И.И. Технология каменных и монтажных работ: учебник / 1984, Москва – 365с.
2. Неелов В.А. Иллюстрированное пособие для подготовки каменщиков/ 1988, Москва – 370с.
3. Цюрупа А.Л., Неелов В.А. Иллюстрированное пособие для подготовки каменщиков/ 1984, Москва – 192с.
Ресурсы сети Интернет
1. https://domsdelat.ru/fundament/fundament-dlya-kirpichnogo-doma-svoimi-rukami.html 2.
2. https://domsdelat.ru/fundament/fundament-dlya-kirpichnogo-doma-svoimi-rukami.html
Выполните задания
Проработайте материал и ответьте на вопросы:
1. С чего начинается монтаж фундамента?
2. Как ведут контроль маячных блоков?
Уважаемый студент сфотографируйте ответы и пришлите на электронный адрес lelka92@mail.ua
На след урок
1. С чего начинают монтаж фундаментных блоков?
2. Как исправляют неточность уложенных блоков?
3. Как устанавливают стаканы под колонны?
