Осевые вентиляторы
Вентиляторы осевые предназначены для перемещения воздуха в системах вентиляции зданий. Они могут использоваться как для непосредственной установки в канал воздуховода, так и для настенной установки.
Вентиляторы осевые имеют простую конструкцию: корпус, в котором помещается осевое рабочее колесо с лопатками, и двигатель, обеспечивающий вращение. Эти вентиляторы легко регулировать и обеспечивать большую производительность посредством направления поворота лопаток.
Вентиляторы осевые обладают рядом преимуществ: небольшая площадь для монтажа, возможность управления вращением, малая мощность потребления энергии. Вентилятор осевой канальный применяется для приточной и вытяжной вентиляции в производственных, сельскохозяйственных и административных помещениях.
Вентилятор осевой канальный может эксплуатироваться при температуре от +40°C до -40°C. Он создает направленные воздушные потоки вдоль оси вращения, обеспечивая принудительную циркуляцию воздуха.Вентиляторы осевые гарантируют быструю очистку окружающей атмосферы от разнообразных примесей.
Также, вентиляторы осевые, перемещая объёмы воздуха из внешнего пространства во внутренние помещения способны выполнять функцию кондиционирования.
Канальный вентилятор
Канальный вентилятор широко применяется в офисных помещениях, на предприятиях общественного питания, на производствах и в иных зданиях, где необходима недорогая и эффективная вентиляция.
Канальный вентилятор предназначен для непосредственной установки в прямоугольный канал систем кондиционирования воздуха и вентиляции промышленных и общественных зданий. Канальный вентилятор может использоваться для перемещения воздуха без твердых, волокнистых и абразивных материалов, а также других невзрывоопасных газовых смесей.
Допустимая температура перемещаемого воздуха от -30°С до +40°С.Канальный вентилятор может быть прямоугольным, квадратным и круглым. Вентилятор канальный круглый - элемент оборудования для вентиляции приточно-вытяжной системы, он позволяет обеспечить стабильное, контролируемое снабжение чистым воздухом промышленных и общественных зданий.
Вентилятор канальный круглый может использоваться в любых системах вентиляции круглого сечения.Канальный вентилятор легко монтируется - устанавливается в систему воздуховодов при помощи гибких креплений или непосредственно в тело воздуховодов.
Центробежный вентилятор
Радиальный (центробежный) вентилятор состоит из вращающегося ротора, который состоит из лопастей особой спиральной формы. Через входное отверстие ротора воздух засасывается внутрь, где приобретает вращательное движение. Спиральные лопасти и возникшая центробежная сила направляют воздушный поток в выходное отверстие спирального кожуха. При этом поток воздуха входит по оси вращения ротора, а выходит в радиальной плоскости. Радиальные вентиляторы, если сравнивать их с осевыми вентиляторами, создают поток воздуха с большим давлением, так как перемещаемым воздушным массам передается дополнительная энергия при переходе от радиуса входа к радиусу выхода. Поэтому такие вентиляторы чаще всего используют при создании вентиляционных систем.
В соответствии с ГОСТ радиальные вентиляторы по создаваемому ими давлению делятся на вентиляторы низкого, среднего и высокого давления. Радиальные вентиляторынизкого давления (до 1000 Па) способны развивать скорость вращения не выше 50 м/с, при этом рабочие колеса вентилятораимеют лопасти с большой рабочей поверхностью. Такиевентиляторы комплектуются лопастями загнутыми назад. Если же в вентиляторе применяются широкие колеса, то профильные лопасти применяют с чуть наклонным или плоским передним диском. Радиальные вентиляторы среднего давления (до 3000 Па) развивают максимальную окружную скорость не выше 80 м/с. Лопасти вентиляторов среднего давления могут быть загнуты по направлению движения рабочего колеса или против направления движения рабочего колеса. Радиальные вентиляторы высокого давления могут создавать давление нагнетаемого воздуха свыше 3000 Па. На давление более 10000 Па создают вентиляторы с узкими рабочими колесами (напоминают компрессорные) и малой быстроходностью. Скорость вращения таких вентиляторовможет достигать и 200 м/с.
46. устройство вентиляторов.
47.Оборудование для очистки воздуха
48.принципиальная схема системы теплоснабжения поселения , её основные элементы , их назначение.
49. Способы прокладки наружных теплосетей.
Бестраншейный метод (горизонтально-направленное бурение - ГНБ): прокладка теплосети выполняется без вскрытия грунта. Буровой штангой, на конце которой с переднего конца крепится металлический наконечник - конус, и грунт, в буквальном смысле "прокалывается". Наконечник раздвигает грунт, проходит толщу грунта, при этом уплотняет его.
Конус внутри грунта вращается и движется поступательно. Эти движения обеспечиваются специальными установками. За несколько проходов скважина расширяется до нужного диаметра, в нее затягивается труба.Бестраншейный способ (метод ГНБ) прокладки тепловых сетей в условиях плотной городской застройки является наиболее целесообразным с экономической точки зрения. Экономия происходит за счет средств, которые при открытом способе прокладки тепловых сетей шли на обустройство траншей, восстановление нарушенного при вскрытых дорогах асфальта и т.д. Кроме того, бестраншейный способ прокладки теплотрасс сокращает время производства работ и количество рабочих. При этом повышается уровень безопасности работ, так как отсутствуют траншеи и механизмы на трассе прокладки.
Траншейный способ: в траншейном способе прокладки тепловых трасс используются бесканальный и канальный методы. При бесканальном методе трубы укладываются на песчаную подушку. Этот способ не требует применения лотков. Канальный метод – самый традиционный для строительства тепловых сетей. Он требует устройства теплового канала. В обоих случаях необходимо устройство траншей, и далее работы по восстановлению дорожного покрытия.
Открытый метод: В случае форс-мажорных обстоятельств возможна открытая воздушная прокладка тепловых сетей с использованием специальных опор. В таких случаях теплосеть прокладывается над землей.
50. Способы передачи тепла, привести примеры
В котельных установках теплота продуктов горения топлива передается рабочему телу (нагреваемой воде, пароводяной смеси, пару, воздуху) разными способами — тепловым излучением (радиацией), конвекцией и теплопроводностью.
51. Устройство и оборудование тепловых пунктов
Оборудование тепловых пунктов состоит обычно из трубопроводов, задвижек, вентилей, кранов, грязевиков, элеваторов или насосов, приборов контроля, учета и автоматики. [1]
52.Схемы присоединения наружных тепловых сетей к системам отопления зданий
Рассмотрим 3 основные схемы: зависимая проточная (рис. 4.9); зависимая со смещением (рис. 4.10) и независимая (рис. 4.11).
Выбор схемы зависит от наружных тепло вых сетей.
А.
Рис. 4.9. Схема зависимая прямоточная
Схема проста и надежна, но имеет недостатки: невозможно обеспечить качественное регулирование.
Б.

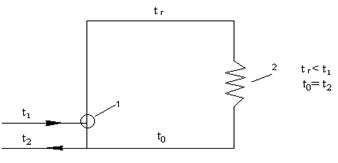

Рис. 4.10. Схема зависимая со смешением
1. Смесительное устройство (элеватор или смесительный насос); 2. Система отопления здания.
Возможно качественно-количественное регулирование.
В. Схема с теплообменником, насосом, расширительным баком. Надежна в теп ловом отношении.
По СНиП используется в зданиях 12 этажей и выше.
Рис. 4.11. Независимая схема: 1 – теплообменник; 2 – насос; 3 – расширительный бак
53. Классификация систем отопления зданий, привести примеры.
Системы отопления по расположению основных элементов подразделяются на местные и центральные.
54. Основные элементы системы отопления здания , их назначение
Система отопления это: комплекс элементов, предназначенных для получения, переноса и передачи тепла в обогреваемые помещения. Система отопления состоит из:
1. Генератора тепла.
2. Теплопроводов.
3. Отопительных.
Генератор тепла служит для получения теплоты и передачи ее теплоносителю.
Генераторами тепла могут служить:
1. Котельные установки на ТЭС, КЭС.
2. Печи.
Теплопроводы – для транспортировки теплоносителя от генератора тепла к отопительным приборам. Теплопроводы системы отопления подразделяют на магистрали, стояки и подводки (лежаки) к приборам.
Отопительные приборы – служат для передачи тепла от теплоносителя воздуху отапливаемых помещений.
55.классификация систем водяного отопления зданий по конструктивной схеме , схемы систем
КЛАССИФИКАЦИЯ СИСТЕМ ВОДЯНОГО ОТОПЛЕНИЯ Системы водяного отопления подразделяют на системы с.есте- ственной искусственной циркуляцией теплоносителя. В свою оче- редь, их подразделяют: 1) по схеме питания приборов — на двухтруб- ные (вода поступает в приборы по одним стоякам, а отводится по другим, приборы присоединены параллельно по теплоносителю) и однотрубные [вола поступает в прибор и отводится из него по одному стояку, приборы присоединены последовательно по теплоносителю); те и другие Системы бывают вертикальные и горизонтальные; одно- трубные системы бывают проточные, проточно-регулируемые с осе- выми и смещенными обходными участками, а также регулируемые с осевыми и смещенными замыкающими участками; 2) ПО расположению, подающий с магистра- лей—на системы с верхней разводкой {при прокладке подашцих магистралей по чердаку или под потолком верхнего этажа) и си- стемы с нижней разводкой (при прокладке подающих магистралей по подвалу, над полом I этажа или в подпольных каналах); 3) по н а п р а в л е н и ю д в и ж е н и я в о д ы в по- дающих и обратных магистралях — на ту- пиковые (при встречном движении воды) и с попутным движением (при движении воды в одном направлении). Системы с естественной циркуляцией воды целесообразно проектировать тупиковыми. Системы водяного отопления, предназначенные для обогрева отдельных квартир и одноэтажных зимних дач, питаемые теплом от местного источника, называют системами квартирного отопления.
56.Централизованная система газоснабжения поселений, её основные элементы, их назначение.
(конспект смотри сцуко)
57.Размещение устройств и сооружений на наружных газопроводах.
