Классификация приёмников сточных вод
31.Группы приемников сточных вод. Привести примеры
Приёмники сточных вод служат для непосредственного приёма бытовых, производственных и атмосферных сточных вод в системах внутренней канализации зданий. Раковины, унитазы и писсуары в свою очередь называть мойками будет не грамотно
Классификация приёмников сточных вод
В зависимости от своего назначения приёмники сточных вод подразделяются на:
· приёмники для бытовых сточных вод — санитарные приборы, устанавливаемые в санитарно-бытовых помещениях (санузлах) жилых, общественных и производственных зданий;
· приёмники для производственных сточных вод — приёмники сточных вод от технологических процессов производства, гидроуборки помещений и вентиляционных установок; устанавливают их в производственных зданиях и помещениях;
· приёмники для атмосферных вод — приёмники сточных вод, образующихся в результате атмосферных осадков;
· приёмники специального назначения — приёмники сточных вод, предназначенные для установки в зданиях специального назначения (например, в медицинских учреждениях).
По функциональным характеристикам приёмники можно разделить на:
· периодически функционирующие — сначала наполняют свой объём или собирают стоки, а затем сбрасывают загрязнённую воду в канализационную сеть;
· непрерывно функционирующие — проточные, работающие без наполнения своего объёма.
32. Устройство вытяжной части системы канализации зданий.
Поддержать стабильный уровень давления внутри канализационных систем и устранить эффекты, описанные выше, поможет правильно спроектированная система вентиляции канализационных систем. Речь идет о трубах, соединенных с канализационной сетью и обеспечивающих приток воздуха, необходимого для поддержания постоянного давления в системе и бесшумного стока воды. В процессе слива поток сжимает воздух впереди себя и вызывает падение давления позади (разряжение), такое падение давления приводит к притоку нового воздуха из вентиляционной системы.
Сети бытовой и производственной канализации, отводящие сточные воды в наружную канализацию, должны вентилироваться через стояки, вытяжная часть которых выводится через кровлю или сборную вентил. шахту здания на высоту, м:
- от плоской неэксплуатируемой кровли 0,3
- от скатной кровли 0,5
- от эксплуатируемой кровли 3
- от обреза сборной вентиляционной шахты 0,1

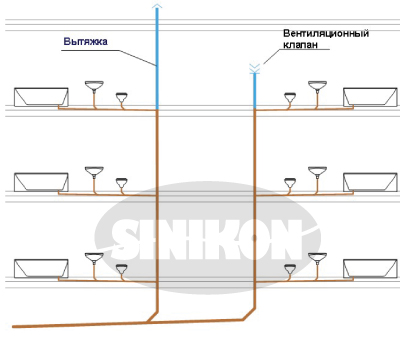

1. Канализационные системы с прямой вентиляцией
|
Канализационная система с прямой вентиляцией – это самая дешевая и самая распространенная канализационная система. Вентиляция обеспечивается благодаря удлинению канализационного стояка вверх до уровня кровли, этот участок называется вытяжкой. Как альтернативу удлинению стояка до уровня крыши можно использовать вентиляционные клапаны, которые пропускают воздух из помещения в стояк, но предотвращают помещение и могут размещаться в чердачном помещении.
Особенности первичной вентиляционной системы:
- это самая простая и экономичная система;
- система предотвращает эффект всасывания из сифонов, но не эффект выталкивания. В то время, как падение давления вверху компенсируется притоком нового воздуха через вытяжку, увеличение давления внизу стояка не может быть скомпенсировано;
- нор матив UNI EN 1 2056 предписывает - диаметр вытяжки не должен быть меньше диаметра канализационного стояк.
(4.9 Диаметр вытяжной части канализационного стояка следует принимать равным диаметру сточной части стояка. СП 40-107-2003)
- канализационные отводы должны быть длиной 4 м максимум и прокладываться под наклоном не менее 1%.
Уклоны самотечных трубопроводов следует определять по формулам СП 40-102-2000.

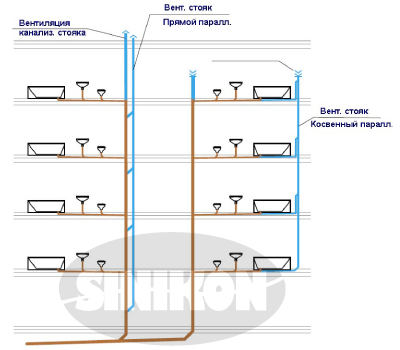

2. Канализационные системы с прямой параллельной и косвенной параллельной вентиляцией
|
Эта система состоит из вентиляционного стояка, проложенного параллельно канализационному. В системе с прямой параллельной вентиляцией вентиляционный стояк присоединен к канализационному, а при косвенной параллельной вентиляции вентиляционный стояк соединен с отводами. В обоих случаях вентиляционный стояк выводится на уровень крыши (вытяжка) или же имеет вентиляционный клапан. В зависимости от количества этажей вентиляционный стояк может иметь промежуточные соединения с канализационным стояком, которые гарантируют лучшую циркуляцию воздуха внутри сети.
Особенности параллельной вентиляционной системы следующие:
- это более дорогая система, чем система первичной вентиляции;
- эта система пригодна для установки в зданиях, в которых 2 и более этажей;
- параллельная вентиляционная система устраняет как эффект всасывания, так и эффект выталкивания, поскольку позволяет воздуху циркулировать, от основания до стояка.
Руководство по проектированию и монтажу
вытяжки, по вентиляционному стояку;
- при равных диаметрах вентиляционных систем здесь возможно увеличить расход стоков на 30-40% по сравнению с первичной вентиляционной системой;
- норматив UNI EN 12056 определяет минимальный диаметр для вентиляционных стояков в зависимости от диаметра канализационного стояка;
- если параллельная вентиляция прямая, то длина отводов должна быть не более 4 м и наклон – не менее 1%, если она косвенная, то отводы могут достигать 10м, а минимальный наклон должен быть равным 0,5%.

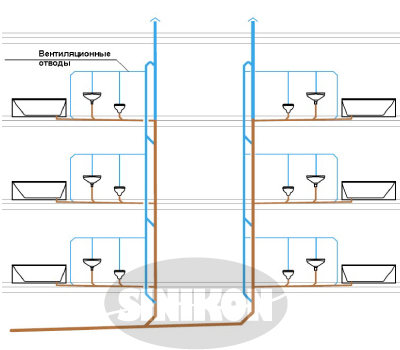

3. Канализационные системы с вторичной вентиляцией
|
Эта система состоит из вентиляционного стояка, проходящего параллельно канализационному стояку. К вентиляционному стояку подсоединена сеть вентиляционных отводов, соединяющая стояк со всеми сантехприборами. Как обычно канализационный стояк выводится на уровень крыши (вытяжка) или же имеет вентиляционный клапан. Как и в системах параллельной вентиляции, в зависимости от количества этажей, вентиляционный стояк может иметь промежуточные соединения с канализационным стояком, для обеспечения лучшей циркуляции воздуха в сети.
Особенности вторичной вентиляционной системы следующие:
- эта система дороже, поскольку
в ней задействуется большее количество материала и она сложнее по устройству;
- эта система пригодна для установки в высоких зданиях, где слив воды часто происходит одновременно из многих сантехприборов;
- эта система пригодна только в тех случаях, когда сантехприборы и стояки расположены по одной стене, поскольку окна, двери, углы
могут помешать функционированию системы;
- как и в случае с параллельной вентиляционной системой, можно увеличить расход стоков в канализационных стояках на 30-40% по сравнению с первичной системой вентиляции и на 50% расход воды в отводах;
- норматив UNI EN 12056 определяет минимальный диаметр вентиляционных стояков в зависимости от диаметра канализационных стояков;
- диаметры вентиляционных труб, подсоединяемых к отводам, определены нормативом UNI EN 12056;
- длина отводов может достигать 10м, а минимальный уклон должен быть 0,5%.

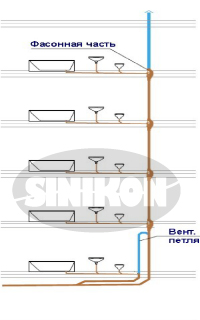

4. Канализационные системы с фасонной частью - смесителем
|
Использование в канализационной системе специальных фасонных частей, называемых смесителями, позволяет отказаться от вентиляционных стояков. Особенности канализационных систем с использованием смесителя:
- система пригодна для установки в высоких зданиях (гостиницы, высотные дома и офисные здания) или там, где важен фактор частого и одновременного слива;
- система экономически оправдана (дешевле системы с вентиляционными стояками) для зданий от 7 этажей;
- позволяет увеличить расход воды в канализационных стояках на 45-55% по сравнению с параллельной или вторичной вентиляционной системой;
- заметно снижает разницу в давлении внутри стояка благодаря особому строению смесителя;
- каждый смеситель имеет 6 входов, которые позволяют
разными способами подсоединять сантехприборы;
- стояки могут быть диаметром 110 мм или 160мм;
- к каждому смесителю можно подсоединить до 8 унитазов.
33.Назначение, разновидности и устройство водостоков.
