Защита производственных коммуникаций
К производственным коммуникациям относятся системы для прокладки технологических трубопроводов (наземные трубопроводные эстакады, подземные тоннели, траншеи), системы канализации, отдельные трубопроводы, воздуховоды, лотки, каналы и т. п. Опасность распространения пламени по этим коммуникациям появляется тогда, когда в них создаются условия для образования горючей газо-, паро-, пылевоздушной концентрации; появляется равномерно распределенная по длине горючая нагрузка в виде отложений различных веществ и материалов; имеются горючие газы, а также жидкости, обладающие способностью к взрывному распаду без доступа воздуха под действием нагрева или сжатия.
Для предупреждения распространения пожара по производственным коммуникациям в технологических процессах применяют различные устройства:
1. Сухие огнепреградители применяют для защиты трубопроводов без жидкой фазы, в которых в определенные периоды работы может образоваться горючая концентрация паров или газов с воздухом, а также для защиты линий с веществами, способными разлагаться под действием давления, температуры и других факторов.
Пламя, распространяясь по горючей смеси, входит в насадку огнепреградителя, состоящую из большого числа узких каналов, где оно разбивается на множество малых пламен, которые в узких каналах распространяться не могут.
Для расчленения живого (проходного) сечения защищаемого трубопровода на семейство узких каналов в огнепреградителях используют различные насадки в виде пучка трубок, сеток, гранул, колец, волокон (металлических, стеклянных, асбестовых) металлической керамики и т. п. Насадки располагают в корпусе огнепреградителя. Диаметр корпуса огнепреградителя для уменьшения гидравлического сопротивления имеет увеличенный размер по сравнению с диаметром защищаемого трубопровода.

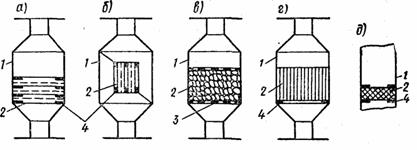

Рис. 1.21. Схемы основных видов огнепреградителей: а — с горизонтальными сетками; б — с вертикальными сетками; в — с гравием (шариками, кольцами); г—со спирально свернутыми вместе гофрированной и плоской лентами; д—с металлокерамической насадкой; 1—корпус; 2—пламегасящая насадка; 3— решетка; 4 — опорные кольца
2. Жидкостные огнепреградители (гидравлические затворы) применяют для защиты жидкостных и газовых трубопроводных линий, лотков, производственной канализации и т.п., в которых по условиям эксплуатации может создаться опасность распространения пламени в кинетическом (со взрывом) и диффузионном (медленное распространение по поверхности жидкости) режимах горения. Принципиальная схема гидрозатворов на газовой линии показана на рис. 1.22.
Гашение пламени в гидрозатворах происходит в момент прохождения (барботажа) горящей газо- или паровоздушной смеси через запирающий слой жидкости в результате дробления ее на тонкие струйки и отдельные пузырьки, в которых оказывается в расчлененном виде фронт пламени. Суммарная теплоотдающая поверхность пламени при этом увеличивается. В результате так же, как и в сухих огнепреградителях, в зоне реакции создаются условия для превышения интенсивности потерь тепла над интенсивностью тепловыделения. Для паро-газовоздушных линий в качестве запирающей жидкости используют воду, а для жидкостных — транспортируемую жидкость.
Для повышения эффективности огнетушащего действия жидкостных огнепреградителей высоту запирающего слоя жидкости при нормальном давлении принимают от 10 до 50 см. Кроме того, для уменьшения размеров барботирующих пузырьков горючей смеси на срезе трубы, погруженной в жидкость гидрозатвора, предусматривают специальные прорези.
|
|
| Рис. 1.22. Схема гидравлического затвора низкого давления на газовой линии: 1 — прорези; 2 — отражательный диск; 3 — линия подачи воды; 4 — трубопровод подачи газа; 5 — трубопровод отвода газа; 6 — корпус; 7 — линия отвода воды; 8 — вода | Рис. 1.23. Гидравлический затвор на газовой линии высокого давления: 1 — корпус; 2 — патрубок для заливки воды; 3 — мембранный предохранительный клапан; 4 — линия отвода газа; 5 —линия подвода газа; 6 — обратный клапан; 7 — газораспределительные сетки; 8 — краник контроля уровня воды |
3. Затворы из измельченных материалов применяются для защиты коммуникаций, в которых возможно распространение горения по поверхности сыпучего материала. К таким коммуникациям относятся системы транспорта измельченных материалов (самотечные трубы, шнеки и т. п.). Для создания сплошного по всему проходному сечению трубопровода затвора в виде пробки из транспортируемого измельченного материала применяются различные устройства, например, шнековые питатели аппаратов, механизированные дозаторы системы подачи топлива на сжигание и т. п., которые устанавливают обычно в конце транспортной системы на самотечной линии бункера циклона.
4. Огнезадерживающие заслонки и пламеотсекатели
Применяются для защиты трубопроводов от распространения горения по отложениям различных горючих веществ: лакокрасочных материалов, пылей, волокон, жидких конденсатных пленок, твердых пористых продуктов термического распада и т.п. Характерной особенностью в гашении пламени с помощью огнезадерживающих заслонок является тот факт, что еще до подхода пламени они полностью перекрывают живое сечение воздуховода, создавая препятствие на пути движения пламени.

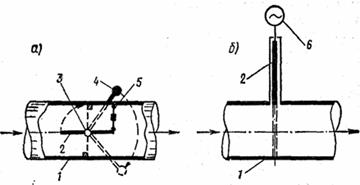

Рис. 1.24. Схемы огнезадерживающих заслонок:
а — с противовесом на поворотной заслонке; б—с падающим шибером; 1 — трубопровод; 2 — заслонка (шибер); 3 — ось заслонки; 4 — противовес; 5 — привод (тросик с легкоплавким замком); 6—электрический привод
Важным требованием, определяющим эффективность защитного действия пламеотсекателей, является их быстродействие: они должны успеть надежно перекрыть трубопровод еще до подхода пламени. Для этой цели их обеспечивают малоинерционным автоматическим приводом, состоящим из датчика и исполнительного органа. В качестве датчиков используют фоторезисторы, термисторы, легкоплавкие замки, синтетические нити и т. п. Исполнительные органы могут быть электрического, пневматического или гидравлического действия. В отдельных случаях, наряду с автоматическими задвижками, могут применяться задвижки с ручным приводом.
5. Защита трубопроводов от горючих отложений.
В некоторых цехах внутренняя поверхность трубопроводов при длительной эксплуатации загрязняется твердыми или жидкими горючими отложениями: частицами оседающей краски (воздуховоды окрасочных камер в малярных цехах); масляным конденсатом (воздуховоды термических цехов); конденсатом растворителей и пластификаторов (производство пластмасс и изделий из них, производство искусственной кожи и т.п.); кристаллическими отложениями смол (воздуховоды цехов по производству и переработке капролактама, фталевого ангидрида и т.п.); волокнистыми частицами (воздуховоды прядильных фабрик, рекуперационных линий заводов резинотехнических изделий, искусственной кожи и т.д.).
При вспышке в машине или у рабочего места пламя попадает в воздуховод и распространяется по горючим отложениям в направлении потока воздуха. В таких случаях принимают меры к снижению загрязнения труб горючими отложениями, применяют различные способы улавливания увлекаемых воздухом твердых и жидких частиц, предупреждают возможность конденсации и кристаллизации транспортируемых паров на поверхности труб, осуществляют очистку поверхности труб от горючих отложений.
Мероприятия, предупреждающие образование горючих отложений внутри трубопроводов:
1. Очистка воздуха от увлекаемой горючей пыли, пуха и других твердых отходов производства инерционными уловителями, циклонами и фильтрами. Для улучшения эффективности улавливания твердых частиц из воздуха к инерционным уловителям и циклонам подводят воду.
2. Трубопроводы делают круглого сечения с гладкой поверхностью, плавными поворотами без резких изменений диаметров.
3. Скорость движения воздуха в линиях принимают такой, чтобы твердые частицы находились во взвешенном состоянии.
4. Газо- и воздухопроводы, где наблюдаются отложения масляного конденсата, периодически промывают 5%-ным раствором каустической соды.
5. Наружные воздуховоды и воздуховоды, проходящие по неотапливаемым помещениям, защищают теплоизоляцией.
6. Для очистки воздуха от частиц краски используют гидрофильтры.
7. Механическая очистка воздуховодов от горючих отложений.
8. Изоляция производственных помещений от траншей и лотков с трубопроводами
Трубопроводы с легковоспламеняющимися и горючими жидкостями, а также с горючими газами нередко проходят из одного помещения в другое. Наличие траншей и лотков создает предпосылки для скопления в них излившихся жидкостей, паров и газов. Из траншей и лотков горючие вещества попадают в помещения, создавая условия для возникновения и развития пожара. Такие пожары наблюдались в электрощитовых, на трансформаторных подстанциях и т. п.
Предупреждение распространения пламени по траншеям и лоткам:
1. Замена подземной прокладки трубопроводов и электрокабелей на прокладку его по эстакадам.
2. При подземной прокладке трубопроводов и электрокабелей рекомендуется закладывать трубы и кабели в грунт и плотно засыпать землей.
3. В местах ввода трубопроводов и электрокабелей в здания, а также в местах перехода их через глухие стены помещений следует предусматривать устройство глухих газонепроницаемых перемычек (диафрагм) из несгораемых материалов.
4. Лотки и траншеи в помещениях и на территории промышленного объекта (при возможности скопления в них взрывоопасных паров и газов) целесообразно оборудовать газоанализаторами, а также системами обнаружения и тушения пожара.
