Рис. 3. Плоскокамерный многосекционный аппарат типа " фильтр - пресс": 1-мембрана; 2-дренажный материал.
Трубчатые аппараты (рис. 4) состоят из набора пористых дренажных трубок диаметром 5-20 мм, на внутр. или наружной пов-сти к-рых расположены мембраны. В соответствии с этим исходный поток направляют в трубное либо межтрубное пространство. Трубчатые аппараты, в к-рых плотность упаковки мембран составляет 60-200 м2/м3, используются для очистки жидких сред от загрязнений, опреснения воды с высокой концентрацией солей, а также для разделения газовых смесей.

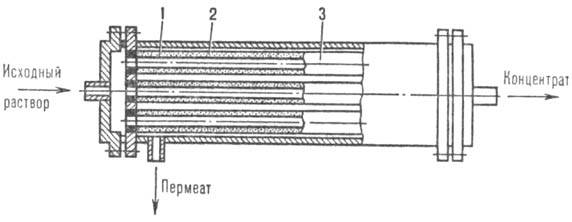

Рис. 4. Трубчатый аппарат: 1-мембрана; 2-дренажный материал; 3-трубчатый фильтрующий элемент.
В рулонных, или спиральных, аппаратах (рис. 5) мембранный элемент имеет вид пакета; три его кромки герметизированы, а четвертая прикреплена к перфорированной трубке для отвода пермеата, на к-рую накручивается пакет вместе с сеткой-сепаратором. Разделяемый поток движется в осевом направлении по межмембранным каналам, а пермеат-спиралеобразно по дренажному материалу и поступает в отводящую трубку. Аппараты этого типа отличаются высокой плотностью упаковки мембран (300-800 м2/м3), но сложнее, чем плоскокамерные, в изготовлении. Они используются в установках средней и большой производительности для разделения жидких и газовых смесей.

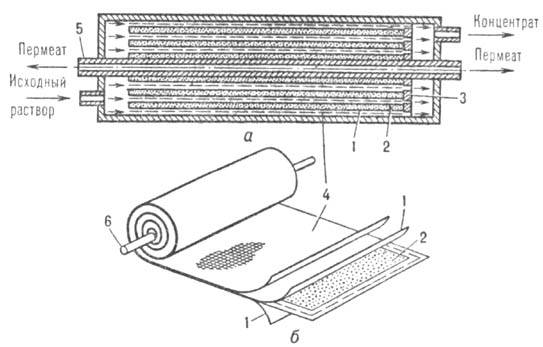

Рис. 5. Рулонный аппарат: a-корпус, б-фильтрующий элемент; 1-мембрана; 2-дренажный материал; 3-фиксатор; 4-сепаратор; 5-отводная трубка.
В аппаратах с волокнистыми мембранами (рис. 6) рабочий элемент обычно представляет собой цилиндр, в к-рый помещен пучок полых волокон с наружным диаметром 80-100 мкм и толщиной стенки 15-30 мкм. Разделяемый р-р, как правило, омывает наружную пов-сть волокна, а по его внутр. каналу выводится пермеат. Благодаря высокой плотности упаковки мембран (до 20000 м2/м3) эти аппараты применяют в опреснительных установках большой производительности (десятки тыс. м3/сут).
Для обратного осмоса, как правило, используют плоскокамерные, трубчатые и рулонные аппараты; для ультрафильтрации - плоскокамерные и трубчатые; для микрофильтрации-те же аппараты, а также обычные патронные фильтры; для электродиализа - кроме электродиализаторов, иногда плоскокамерные и с полыми волокнами, снабженные подводкой электропитания; для мембранного газоразделения-рулонные, плоскокамерные и трубчатые; для испарения через мембрану-те же аппараты, что и для баро-мембранных процессов, снабженные системами подогрева, вакуумирования, .подачи инертного газа и конденсаторами паров; для диализа-плоскокамерные и др. мембранные.

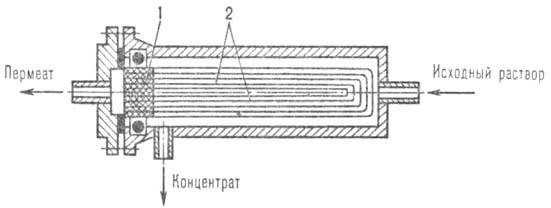

Рис. 6. Аппарат с волокнистой мембраной : 1-трубная решетка с открытыми концами волокон; 2 полое волокно.
