4.2.2 Частотные дискриминаторы

Дискриминаторы предназначены для измерения сигнала рассогласования и преобразования его в постоянное или переменное напряжение. Различают частотные и временные дискриминаторы.

Частотные дискриминаторы (ЧД) – это устройства, выходные напряжения которых зависят от переходной частоты w₀: u_чд=F(w – w₀).

По способу задания переходной частоты ЧД подразделяют на две группы. В дискриминаторах первой группы переходная частота определяется настройкой эталонного фильтра (колебательного контура). В ЧД второй группы переходная частота равна частоте колебаний напряжения с эталонного генератора.

Наиболее часто используют первую группу дискриминаторов с фазовым детектором (рис. 4.3), где ФВ – фазовращатель, сдвигающий фазу сигнала на p/2; Ф – резонансный фильтр. В таком ЧД входной сигнал разделяется на две составляющие u₁ и u₂, сдвиг фаз между которыми при точной настройке контура на переходную частоту равен p/2. При отклонении частоты входного сигнала от переходной частоты сдвиг фаз изменяется в соответствии с фазовой характеристикой резонансного контура. В результате чего изменяется напряжение на выходе ЧД.

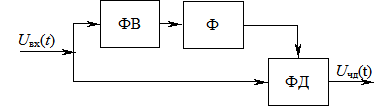

Рис. 4.3 - Функциональная схема частотного дискриминатора

Непосредственно из схемы (рис. 4.3) следует, что на ФД подаются напряжения

;

,

где D w – отклонение частоты напряжения от переходной частоты; j_ф(D w) – фазовый сдвиг, создаваемый фильтром; |W_ф(j D w)| – амплитудно-частотная характеристика фильтра.

В соответствии с выражением (4.4) напряжение на выходе ЧД будет иметь вид

, (4.6)

– мнимая частотная характеристика фильтра.

Выражение (4.6) определяет дискриминационную характеристику ЧД. Обычно используется нормированная характеристика . На дискриминационной характеристике (рис. 4.4) видно, что при малых значениях частотной расстройки характеристику можно считать линейной и ее можно представить в виде F(j) = k_чдD w, где k_чд – коэффициент передачи частотного дискриминатора. Из этого выражения следует, что передаточная функция ЧД равна

W_чд(p)=k_чд.

Рис. 4.4 - Дискриминационная характеристика частотного

дискриминатора

Выражение для передаточной функции справедливо для линейного участка детекторной характеристики, т.е. когда полоса пропускания частотного дискриминатора больше эффективной ширины спектра его входного сигнала, в противном случае необходимо учитывать инерционность ЧД, которая определяется постоянной времени детектора.

4.2.3 Угловые дискриминаторы

Угловые дискриминаторы (пеленгаторы) используются в системах автоматического сопровождения по направлению для измерения рассогласования между продольной осью антенны РЛС и направлением на движущуюся цель и преобразования этого рассогласования в электрическое напряжение. Различают два вида угловых дискриминаторов: с коническим сканированием диаграммы направленности (с последовательным сравнением сигналов) и моноимпульсные (с мгновенным сравнением сигналов).

В дискриминаторе с коническим сканированием антенной РЛС формируется одна сканирующая (вращающаяся) диаграмма направленности, максимум которой смещен от продольной оси антенны (рис. 4.5). Если направление на цель (НЦ) совпадает с продольной осью 0X_A, то цель облучается импульсами одной и той же мощности, поэтому амплитуда отраженных от нее импульсов будет постоянной. Если направление на цель не совпадает с продольной осью антенны, то в моменты времени, разделенные интервалом времени, равном половине периода сканирования, отраженные от цели импульсы будут иметь различные амплитуды, т.е. будет осуществляться модуляция отраженного сигнала по амплитуде с частотой сканирования. При небольших отклонениях направления на цель от продольной оси антенны модуляция будет линейной:

,

где E(t) – амплитуда отраженного от цели сигнала и принятого в момент времени t; E₀ – средняя амплитуда импульсов за период сканирования; k_s – постоянный коэффициент; w_ск – частота сканирования; e – угловое рассогласование. Значение e характеризует отклонение направления на цель; j – знак этого отклонения.

Если j = 0 при t = 0 (рис. 4.5, б), то можно записать, что

.

Сигнал E(t) подается на два фазовых детектора. Опорными напряжениями являются два синусоидальных напряжения, сдвинутых относительно друг друга на 90⁰. Опорные напряжения снимаются с генератора, кинематически связанного с устройством вращения диаграммы направленности так, что частота вращения диаграммы направленности и генератора опорных напряжений одна и та же.
