1 Описание индикатора часового типа ИЧ-10
Содержание
Введение. 3
1 Описание средства измерения. 4
1.1Устройство и принцип работы средства измерения. 4
1.2 Техническая и метрологическая характеристики средства измерения. 6
2 Проект методики поверки средства измерения. 7
2.1 Операции поверки. 7
2.2 Средства поверки. 8
2.3 Требования безопасности. 8
2.4 Условия поверки. 9
2.5 Подготовка к поверке. 9
2.6 Проведение поверки. 11
2.7 Оформление результатов поверки. 24
Заключение. 25
Список используемых источников. 26
Введение
В современном мире не существует такой области науки и техники, такой сферы практической деятельности людей, где одним из решающих факторов прогресса не были бы измерения. Наука об измерениях, методах и средствах обеспечения их единства и способах достижения требуемой точности называется метрологией. Предметом метрологии является извлечение количественной информации о свойствах объектов с заданной точностью и достоверностью; нормативная база для этого — метрологические стандарты.
В Российской Федерации метрология должна и будет развиваться. В связи с тем, что многие заводы остановились, выпуск продукции сократился, поэтому метрологическая деятельность утратила свою сущность. С развитием экономики, с запуском в производство отечественной продукции метрология будет играть очень важную роль.
Целью курсовой работы является закрепление знаний по основным разделам курса прикладная метрологии, а также практическое обучение актуализации методики поверки средства измерения.
Задание к курсовой работе: актуализировать методику поверки установки для поверки манометра типа МП-6.
1 Описание индикатора часового типа ИЧ-10
1.1 Устройство и принцип работы индикатора часового типа ИЧ-10
Индика́тор часово́го ти́па — измерительный прибор, инструмент, предназначен для абсолютных и относительных измерений и контроля отклонений от заданной геометрической формы детали, а также взаимного расположения поверхностей.

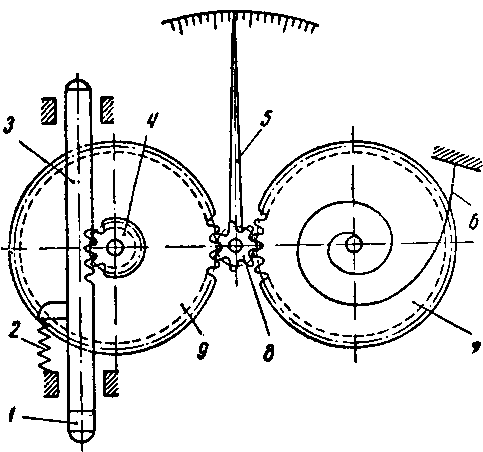

Принципиальная схема индикатора часового типа показана на рисунке 1.
1 — головка измерительного стержня, 2 — пружина, 3 — измерительный стержень, 4 — зубчатое колесо,
5 — центральная стрелка, 6 — спиральная пружина, 7 — дополнительное зубчатое колесо, 8 — малое зубчатое колесо, 9 — большое зубчатое колесо
Рисунок 1 – Принципиальная схема индикатора часового типа
На измерительном стержне 3 нарезана рейка, которая входит в зацепление с зубчатым колесом 4. На одной оси с колесом 4 расположено колесо 9, с которым сцепляется трибка 5.На оси трибки находится центральная стрелка 5, указывающая величину перемещения измерительного стержня 5.
Для устранения в передаче мертвого хода в нее включено дополнительное зубчатое колесо 7 с присоединенной к нему спиральной пружиной (волоском) 6, один конец которой закреплен на колесе, а другой - на корпусе. Пружина 2 удерживает измерительный стержень в выдвинутом положении. Большая стрелка делает один оборот при выдвижении измерительного стержня на 1 мм, малая стрелка — при выдвижении на 10 мм.
1.2 Техническая и метрологическая характеристики индикатора часового типа.
Технические характеристики прибора ИЧ-10:
- манометр МП-6 предназначен для работы при температуре окружающего воздуха (20±10) °С и относительной влажности не более (60±10) %;
- масса: 300 г;
- габариты: 108x56x24 мм.
Основные метрологические характеристики прибора ИЧ-10:
- верхний предел измерения: мм, 10;
- нижний предел измерения: мм, 0;
- размах показаний индикатора для диапазона измерения: мкм, 3
- вариация показаний индикатора для диапазона измерения: мкм, 2
- наибольшая разность погрешностей: мм, 2
- наибольшее измерительное усилие при прямом ходе: Н, 1,5
- колебания измерительного усилия при:
- прямом ходе или обратном ходе: Н, 0,5
- измерении направления движения измерительного стержня: Н, 1,0
