Автоматические заслонки и задвижки
Рассмотренные выше защитные устройства характерны тем, что движение среды по трубопроводам в момент гашения пламени не прекращается. Наряду с подобными защитными устройствами широко применяют различного рода задвижки и заслонки, которые в нужный момент перекрывают сечение трубы, прекращая тем самым и движение смеси, и распространение пламени. Эффективность огнезащитного действия заслонок и задвижек зависит от своевременности их срабатывания, плотности перекрывания сечения трубы, их огнестойкости. Чтобы задвижка успела сработать еще до приближения к ней фронта пламени, ее следует снабдить автоматическим приводом, который состоит из датчика и исполнительного органа. Датчики реагируют на повышение температуры, излучение раскаленных частиц (искр) и дым.
Схемы простейших автоматических заслонок показаны на рис. 3. Они имеют вращающийся или падающий шибер. В заслонках с вращающимся шибером плотность закрывания достигается крепящимся к нему грузом, пружиной или противовесом, закрепленным снаружи на оси шибера. В задвижках с падающим шибером уплотнение достигается за счет собственного веса.

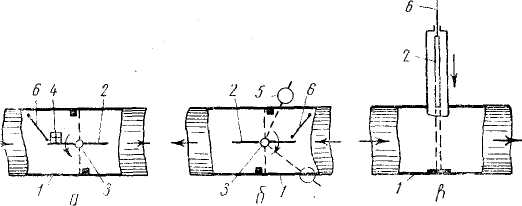

Рис. 3. Схемы автоматических заслонок и задвижек:
а — с грузом на поворачивающейся заслонке; б — с противовесом на поворачивающейся заслонке;
в — с падающим шибером; 1 — трубопровод; 2 — заслонка (шибер); 3 — ось заслонки; 4 — грузики;
5—противовес; 6— привод заслонки с легкоплавким замком
Своевременность срабатывания заслонок и задвижек оценивают продолжительностью их срабатывания. Заслонка или задвижка успеет перекрыть сечение трубопровода, если длительность срабатывания ее будет меньше длительности движения пламени до места расположения задвижки.
Защита трубопроводов от горючих отложений
В некоторых цехах внутренняя поверхность трубопроводов при длительной эксплуатации загрязняется твердыми или жидкими горючими отложениями: частицами оседающей краски (воздуховоды окрасочных камер в малярных цехах); масляным конденсатом (воздуховоды термических цехов); конденсатом растворителей и пластификаторов (производство пластмасс и изделий из них, производство искусственной кожи и т. п.); кристаллическими отложениями смол (воздуховоды цехов по производству и переработке капролактама, фталевого ангидрида и т. п.); волокнистыми частицами (воздуховоды прядильных фабрик, рекуперационных линий заводов резинотехнических изделий, искусственной кожи и т. д.).
При вспышке в машине или у рабочего места пламя попадает в воздуховод и распространяется по горючим отложениям в направлении потока воздуха. В таких случаях принимают меры к снижению загрязнения труб горючими отложениями, применяют различные способы улавливания увлекаемых воздухом твердых и жидких частиц, предупреждают возможность конденсации и кристаллизации транспортируемых паров на поверхности труб, осуществляют очистку поверхности труб от горючих отложений.
Очищают воздух от увлекаемой горючей пыли, пуха и других твердых отходов производства инерционными уловителями, циклонами и фильтрами. Для улучшения эффективности улавливания твердых частиц из воздуха к инерционным уловителям и циклонам подводят воду.
Фильтры разнообразны по конструкции. Широкое применение находят масляные самоочищающиеся фильтры, рукавные всасывающие фильтры и пенные промыватели. В масляных фильтрах пыль улавливается при проходе воздуха через движущуюся металлическую сетку, смоченную в масле. Эффективность масляных фильтров 70...85%.
Рукавные фильтры высокоэффективны. Они улавливают до 95...99% пыли. Непрерывность их действия обеспечивается встряхиванием рукавов с одновременной обратной продувкой ткани воздухом. Рукавную ткань желательно обработать огнезащитными составами. Для отвода зарядов статического электричества в ткань вплетают эластичные металлические нити, соединенные с заземляющим устройством.
Исходя из местных условий, эксплуатации воздуховодов возникает необходимость их периодической ручной очистки от отложений. В этом случае для удобства очистки воздуховоды делают легкоразборными с использованием фланцевых соединений, с обычными или откидными болтами, либо в них устраивают люки на расстоянии 4...5 м друг от друга.
Следует избегать очистки воздуховодов способом выжигания отложений. Если выжигание является единственно возможным способом очистки труб от отложений, принимают меры предосторожности: выжигание производят, когда цех не работает, от воздуховодов удаляют горючие материалы, на время выжигания выставляют пожарный пост, держат наготове средства пожаротушения и т. д.
