Режим «Диагностика».
В режим «Диагностика» можно выйти, нажав клавишу 4-«Диагностика» в окне «Заставка» (см. рисунок 20).
В окне режима можно оценить присутствие того или иного блока в конфигурации МСУЛ и состояние блоков в части участия в обмене информацией по двум линиям связи для данной секции.
В столбце «Связь» отображается информация, характеризующая прохождение сигналов для всех блоков, присутствующих в обмене, по линиям связи от каждого канала БЦВ.
В столбце «Неиспр. БУК» отображается информация, характеризующая прохождение сигналов по каждому выходу блоков БУК. При нарушении в работе неисправный блок загорается красным цветом.

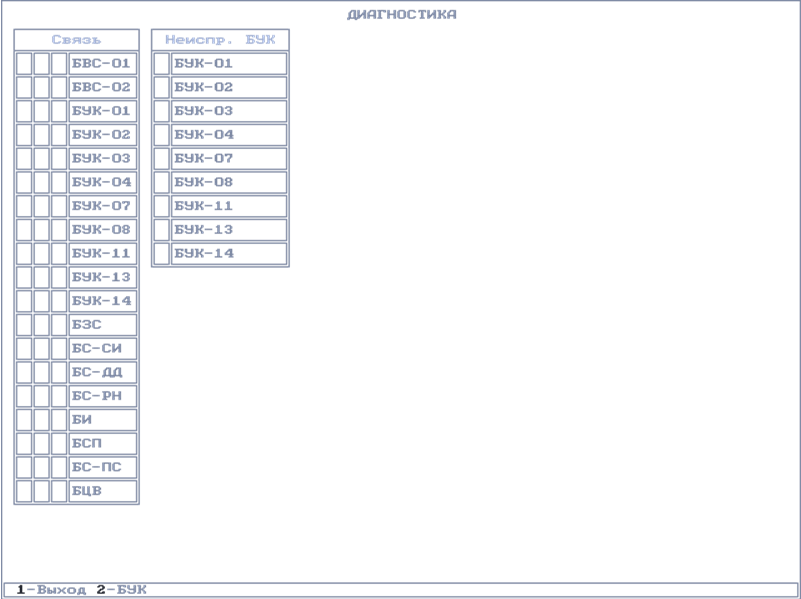

Рисунок 20 – Информационное окно режима «Диагностика»
При нажатии клавиши 2-«БУК» можно перейти в другое окно режима «Диагностика» (см. рисунок 21), где выводится более подробная информация о характере ошибки сигнала по каждому выходу БУК в виде числового значения:
0 – нет неисправностей;
1 – обрыв нагрузки;
2 – перегрузка;
3 – обрыв ключа;
4 – короткое замыкание нагрузки;
5 – короткое замыкание ключа или диода;
Возвратиться в основное меню (окно «Заставка») можно, нажав клавишу 1-«Выход».

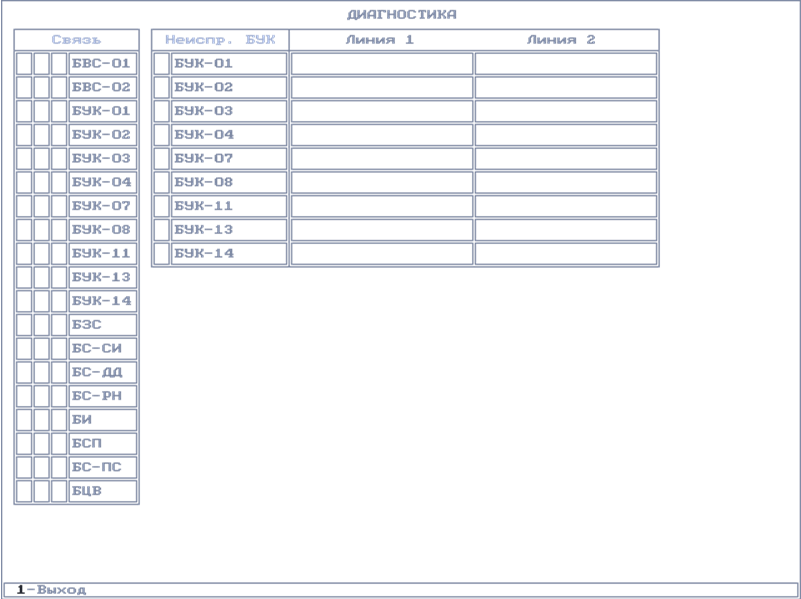

Рисунок 21 – Информационное окно режима «Диагностика»
Режим «Настройка».
В режим «Настройка» можно выйти, нажав клавишу 5-«Настройка» в окне «Заставка» (см. рисунок 22).

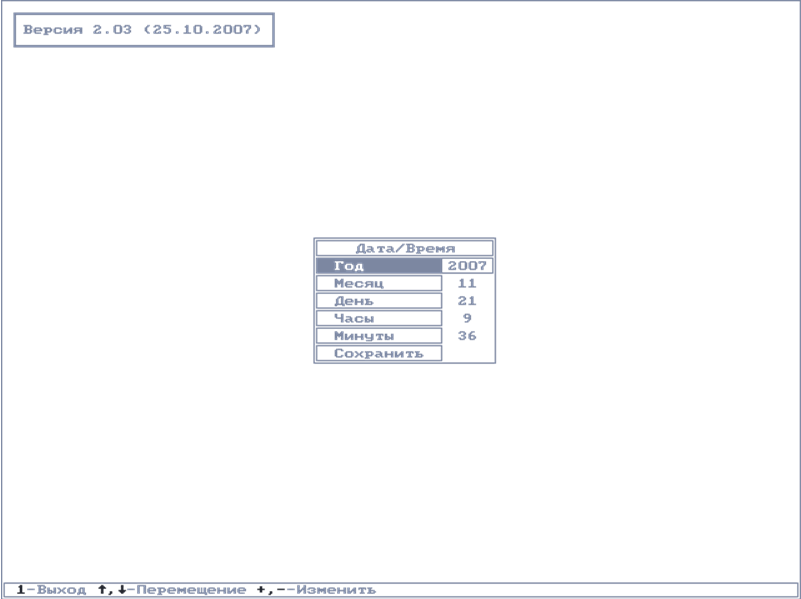

Рисунок 22 – Окно режима «Настройка»
В этом режиме производится установка даты и времени отображаемых в окне «Заставка».
Возвратиться в основное меню (окно «Заставка») можно, нажав клавишу 1-«Выход».
