Режим «Состояние МСУЛ». Окно «Состояние ПЧ ВО, ТК, ЗУ».
Выйти в это окно можно, нажав клавишу 5-«ПЧ» в меню окна «Связь ПСН» режима «Состояние МСУЛ» (см. рисунок 17).

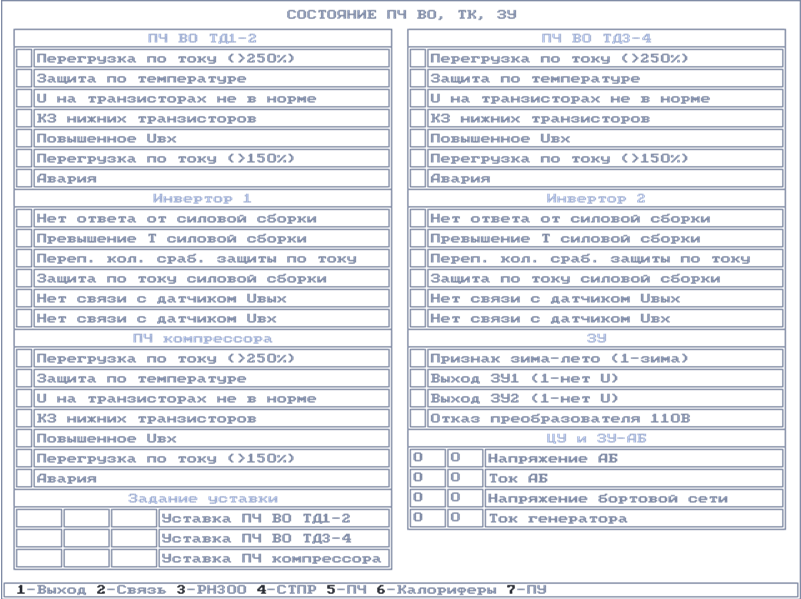

Рисунок 17 – Информационное окно «Состояние ПЧ ВО, ТК, ЗУ»
Режим «Состояние МСУЛ»
В столбцах этого окна выводится информация о состоянии преобразователей частоты мотор-вентиляторов и мотор-компрессора, зарядного устройства.
Из меню окна «Состояние ПЧ ВО,ТК, ЗУ (ПЧ)» при нажатии соответствующих клавиш можно выйти в окна «Связь ПСН (Связь)», «Состояние РН3000 (РН3000)», «Состояние СТПР (СТПР)», «Состояние калориферов (Калориферы)», «Состояние приточной установки (ПУ)».
Возвратиться в основное меню (окно «Заставка») можно, нажав клавишу 1-«Выход».
Режим «Состояние МСУЛ». Окно «Состояние калориферов».
Выйти в это окно можно, нажав клавишу 6-«Калориферы» в меню окна «Связь ПСН» режима «Состояние МСУЛ» (см. рисунок 18).
В столбцах «Калорифер 1» и «Калорифер 2» выводится информация о состоянии калориферов отопления.
В столбцах «Температура» выводятся цифровые значения температуры в помещении кабины и канале воздуховода.
Из меню окна «Состояние калориферов» «при нажатии соответствующих клавиш можно выйти в окна «Связь ПСН (Связь)», «Состояние РН3000 (РН3000)», «Состояние СТПР (СТПР)», «Состояние ПЧ ВО,ТК, ЗУ (ПЧ)», «Состояние приточной установки (ПУ)».
Возвратиться в основное меню (окно «Заставка») можно, нажав клавишу 1-«Выход».

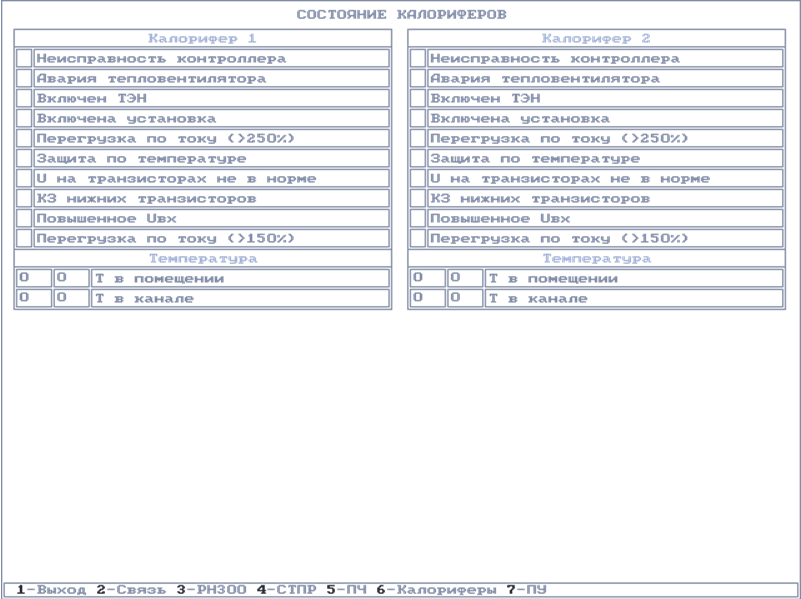

Рисунок 18 – Информационное окно «Состояние калориферов»
Режим «Состояние МСУЛ»
Режим «Состояние МСУЛ». Окно «Состояние приточной установки».
Выйти в это окно можно, нажав клавишу 7-«ПУ» в меню окна «Связь ПСН» режима «Состояние МСУЛ» (см. рисунок 19).
В столбцах «ПЧ приточной установки» и «ПЧ МВП» выводится информация о состоянии преобразователей частоты приточной установки и микроволновой печи.
В столбцах «Приточная установка» и «СМ» выводится информация о состоянии приточной установки и неисправности контроллера системы микроклимата.
В столбце «Температура» выводятся значения уставок и действительных температур системы микроклимат.
Рисунок 19 – Информационное окно «Состояние приточной установки»
Режим «Состояние МСУЛ»
Из меню окна «Состояние приточной установки (ПУ)» при нажатии соответствующих клавиш можно выйти в окна «Связь ПСН (Связь)», «Состояние РН3000 (РН3000)», «Состояние СТПР (СТПР)», «Состояние ПЧ ВО,ТК, ЗУ (ПЧ)», «Состояние калориферов (Калориферы)».
Возвратиться в основное меню (окно «Заставка») можно, нажав клавишу 1-«Выход».
