Режим «Состояние МСУЛ». Окно «Связь ПСН».
Выйти в это окно можно при нажатии клавиши 9-«ПС» (см. рисунок 14).

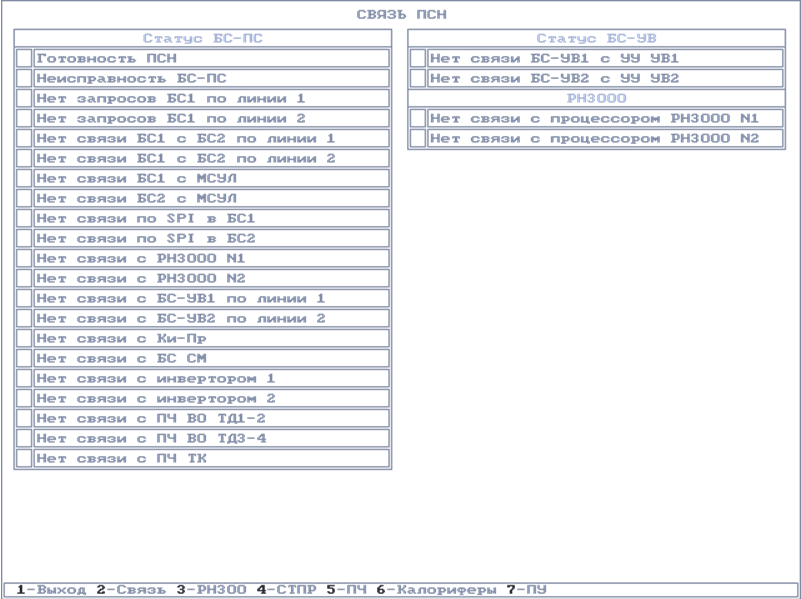

Рисунок 14 – Информационное окно «Связь ПСН»
Режим «Состояние МСУЛ»
В столбце «Статус БС-ПС» выводится информация, характеризующая прохождение сигналов от МСУЛ по линиям связи БС-ПС и о готовности к работе и нарушении обмена по линии связи преобразователя собственных нужд.
В столбце «Статус БС-УВ» выводится информация, характеризующая прохождение сигналов от управляемого выпрямителя по линиям связи БС-УВ.
В столбце «РН3000» выводится информация, характеризующая прохождение сигналов от процессора регулятора по линиям связи РН-3000.
Из меню окна «Связь ПСН» при нажатии соответствующих клавиш можно выйти в окна «Состояние РН3000 (РН3000)», «Состояние СТПР (СТПР)», «Состояние ПЧ ВО, ТК, ЗУ (ПЧ)», «Состояние калориферов (Калориферы)», «Состояние приточной установки (ПУ)».
Возвратиться в основное меню (окно «Заставка») можно, нажав клавишу 1-«Выход».
Режим «Состояние МСУЛ». Окно «Состояние РН3000».
Выйти в это окно можно, нажав клавишу 3-«РН3000» в меню окна «Связь ПСН» режима «Состояние МСУЛ» (см. рисунок 15).

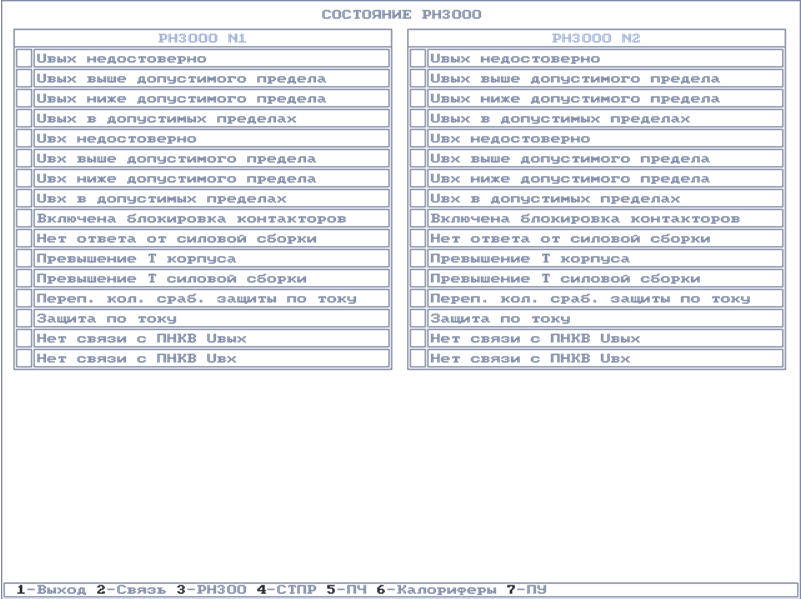

Рисунок 15 – Информационное окно «Состояние РН3000»
Режим «Состояние МСУЛ»
В столбцах «РН3000 N1» и «РН3000 N2» выводится информация, характеризующая прохождение сигналов по линиям связи МСУЛ о работе РН3000 №1 и РН3000 №2.
Из меню окна «Состояние РН3000» при нажатии соответствующих клавиш можно выйти в окна «Связь ПСН (Связь)», «Состояние СТПР (СТПР)», «Состояние ПЧ ВО, ТК, ЗУ (ПЧ)», «Состояние калориферов (Калориферы)», «Состояние приточной установки (ПУ)».
Возвратиться в основное меню (окно «Заставка») можно, нажав клавишу 1-«Выход».
Режим «Состояние МСУЛ». Окно «Состояние СТПР».
Выйти в это окно можно, нажав клавишу 4-«СТПР» в меню окна «Связь ПСН» режима «Состояние МСУЛ» (см. рисунок 16).

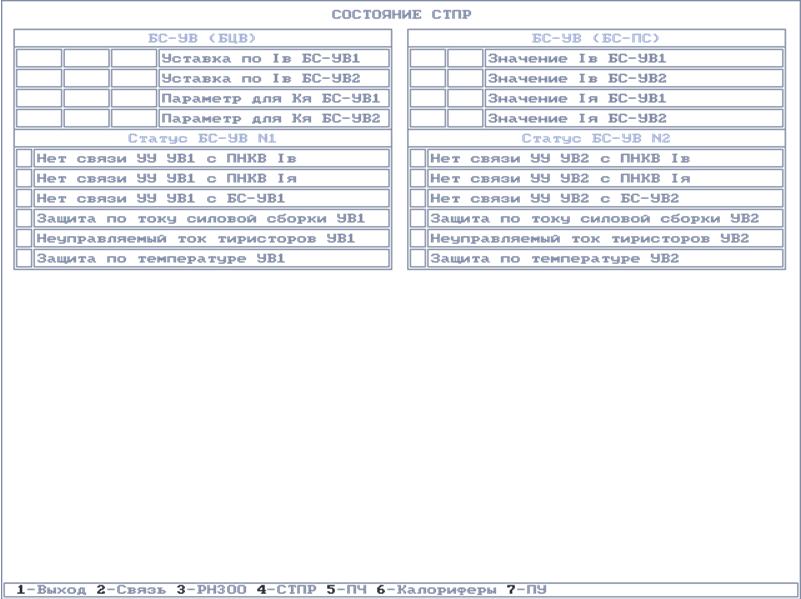

Рисунок 16 – Информационное окно «Состояние СТПР»
Режим «Состояние МСУЛ»
В столбце «БС-УВ (БЦВ)» выводится информация, характеризующая прохождение сигналов по линиям связи по каждому каналу БЦВ в числовом выражении для обеспечения формирования управляющих сигналов работы СТПР.
В столбце «БС-УВ (БС-ПС)» выводится информация, характеризующая прохождение сигналов по линии связи по каждому каналу БС-ПС в числовом выражении для передачи во МСУЛ информации о значениях токов якорей и обмоток возбуждения ТЭД.
В столбцах «Статус БС-УВ N1» и «Статус БС-УВ N2» выводится информация, характеризующая прохождение сигналов от БС-УВ о состоянии СТПР 1000.
Из меню окна «Состояние СТПР» при нажатии соответствующих клавиш можно выйти в окна «Связь ПСН (Связь)», «Состояние РН3000 (РН3000)», «Состояние ПЧ ВО, ТК, ЗУ (ПЧ)», «Состояние калориферов (Калориферы)», «Состояние приточной установки (ПУ)».
Возвратиться в основное меню (окно «Заставка») можно, нажав клавишу 1-«Выход».
