Режим «Состояние МСУЛ». Окно «Система измерений».
В данное окно можно выйти, нажав клавишу 7-«СИ» (см. рисунок 12).

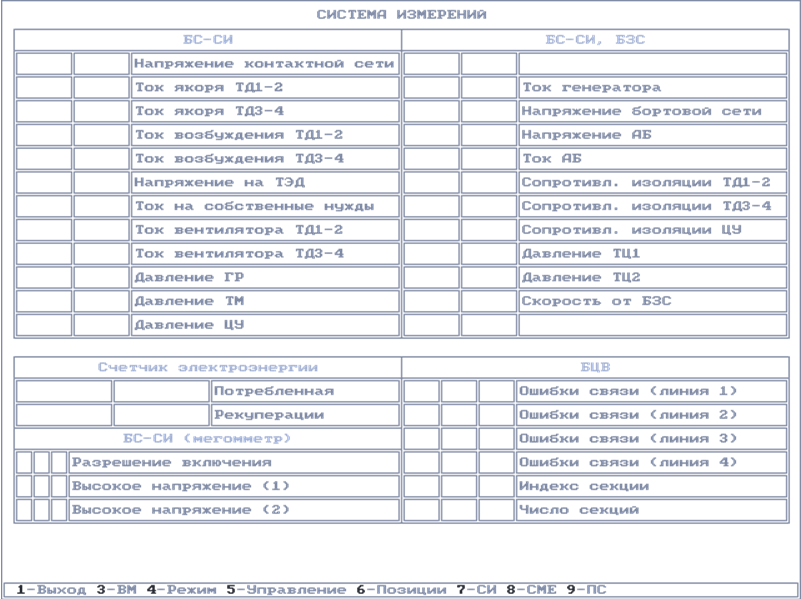

Рисунок 12 – Информационное окно «Система измерений»
Вид «Состояние» в режиме «Состояние МСУЛ»
В столбцах «БС-СИ», «БС-СИ, БЗС», «Счетчик электроэнергии» выводится информация в числовом выражении по схеме: числовое выражение с чередованием по каждому (из трех) каналу БЦВ для каждой линии связи из двух (линии связи представлены вертикальными колонками).
В столбце «БС-СИ» (мегаомметр)» выводится следующая информация, характеризующая прохождение сигналов по линиям связи от каждого канала БЦВ:
- наличие информации «Разрешение включения» говорит о том, что МСУЛ включило мегаомметры (выполнены условия, разрешающие включение);
- наличие информации «Высокое напряжение (1)» и «Высокое напряжение (2)» говорит о том, что оба мегаомметра подали напряжение в цепи измерения.
В столбце «БЦВ» выводится следующая числовая информация по трём каналам БЦВ для каждой линии связи:
- об ошибках связи (характеризует качество функционирования линий связи). «Ошибки связи (линия 1)» и «Ошибки связи (линия 2)» характеризуют качество межблочных линий связи секции. «Ошибки связи (линия 3)» и «Ошибки связи (линия 4)» характеризуют качество межкузовных линий связи. Быстрое изменение числовой информации говорит о неудовлетворительной работе соответствующей линии связи;
- номер секции по порядку, начиная с первой по ходу движения «Индекс секции»;
- число секций в конфигурации электровоза, управляемых МСУЛ.
Из меню режима «Система измерений» после нажатия соответствующей клавиши можно перейти в окна «Вспомогательные машины и защита (ВМ)», «Режим управления силовой схемой (Режим)», «Управление тягой и торможением (Управление)», «Реостатные контакторы силовой цепи (Позиции), «Межсекционный обмен (СМЕ)» и в режим «Связь ПСН (ПС)».
Возвратиться в основное меню (окно «Заставка») можно, нажав клавишу 1-«Выход».
Режим «Состояние МСУЛ». Окно «Межсекционный обмен».
В данное окно можно выйти, нажав клавишу 8-«СМЕ» (см. рисунок 13).
В столбцах «С1 С2 С3 С4» выводится информация, характеризующая прохождение сигналов по межсекционным линиям связи соответственно для секций 1…4.
Из меню окна «Межсекционный обмен» после нажатия соответствующей клавиши можно перейти в окна «Вспомогательные машины и защита (ВМ)», «Режим управления силовой схемой (Режим)», «Управление тягой и торможением (Управление)», «Реостатные контакторы силовой цепи (Позиции), «Система измерений (СИ)» и в режим «Связь ПСН (ПС)».
Возвратиться в основное меню (окно «Заставка») можно, нажав клавишу 1-«Выход».

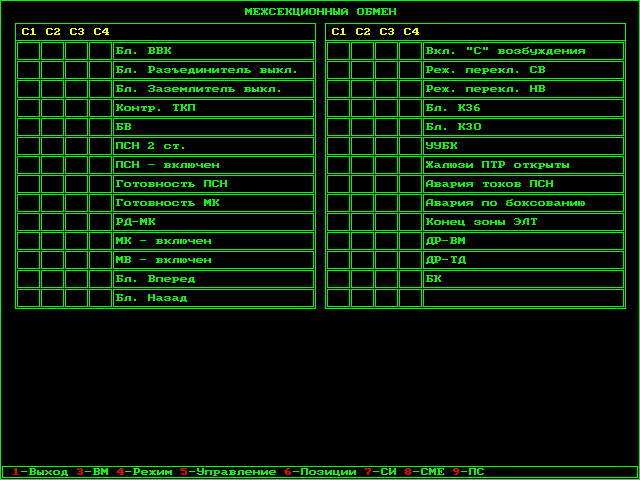

Рисунок 13 – Информационное окно «Межсекционный обмен»
Режим «Состояние МСУЛ»
