Окно «Реостатные контакторы силовой схемы».
В данное окно в виде «Состояние» можно выйти, нажав клавишу 6-«Позиции» (см. рисунок 11)

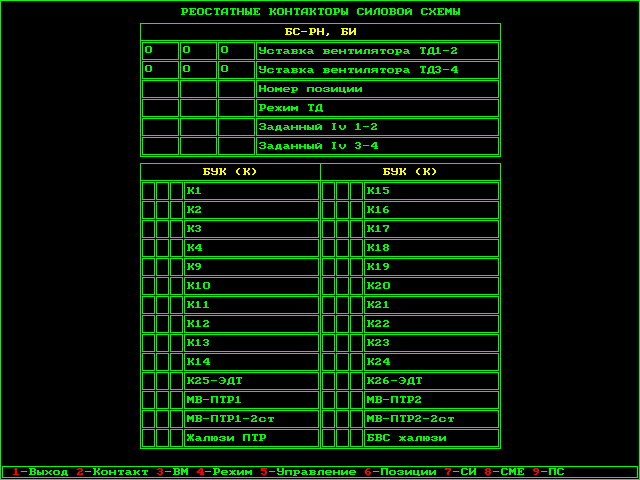

Рисунок 11 – Информационное окно «Реостатные контакторы силовой схемы»
Вид «Состояние» в режиме «Состояние МСУЛ»
В столбце «БС-РН, БИ» выводится следующая информация, характеризующая прохождение сигналов по линиям связи от каждого канала БЦВ в числовом выражении:
- после установки переключателя «Вентиляторы» в положение «Вкл.» ПСН автоматически задаёт скорость вращения вентиляторов в зависимости от величины токов в цепях ТЭД индикацией значения от 20 до 100 (%) для ТЭД1-2 и ТЭД3-4 соответственно в строках «Уставка вентиляторов ТД1-2», «Уставка вентиляторов ТД3-4»;
- после набора, или сброса позиций джойстиков «Тяга» и «Задатчик силы» отображается номер автоматически, или вручную набранной позиции в режиме тяги, или электрического торможения в строке «Номер позиции»;
- после набора или сброса позиций джойстиков «Тяга» и «Задатчик силы» на всех соединениях ТЭД автоматически заданный СТПР-1 и СТПР-2 ток обмоток возбуждения ТЭД1-2 и ТЭД3-4 в строках соответственно «Заданный Iv 1-2» и «Заданный Iv 3-4».
В столбцах «БУК (К)» выводится информация прохождения сигналов по линии связи от каждого канала БЦВ для управления реостатными контакторами, а также контакторами включения мотор-вентиляторов охлаждения пускотормозных резисторов и открытия жалюзи ПТР в виде соответствующих надписей.
После нажатия клавиши 2-«Контакт» в меню окна «Реостатные контакторы силовой схемы» в виде «Состояние» открывается окно «Реостатные контакторы силовой схемы» в виде «Контакт».
В столбце «БС-РН, БИ» информация и надписи аналогичны отображаемым в виде «Состояние».
В столбцах «БУК (К)» для каждого сигнала можно получить информацию о прохождении сигнала в привязке к номеру блока и номеру контакта цепи, по которой проходит сигнал.
Из меню видов «Состояние» и «Контакт» окна «Реостатные контакторы» после нажатия соответствующей клавиши можно перейти в окна «Вспомогательные машины и защита (ВМ)», «Режим силовой схемы (Режим)», «Управление тягой и торможением (Управление)», «Система измерений (СИ)», «Межсекционные связи (СМЕ)» и в режим «Связь ПСН (ПС)».
Возвратиться в основное меню (окно «Заставка») можно, нажав клавишу 1-«Выход».
