Режим «Состояние МСУЛ».
Окно «Вспомогательные машины и защита».
Для отображения дискретных сигналов принята следующая система:
- три квадрата (число каналов МСУЛ) разбиты по горизонтали на две половины (число линий связи). Свечение элементов квадрата сигнализирует о наличии сигнала на входе (выходе) блоков МСУЛ по каналам и линиям. При нормальном функционировании все элементы квадратов (одного сигнала) засвечиваются и погасают одновременно. Для работы в аварийном режиме (при неисправности МСУЛ-А) достаточно наличия 2-х элементов квадратов из 6, находящихся в разных столбцах;
- название сигнала;
- две цифры для указания номера блока и номера входа для данного сигнала. Тип блока (БВС, БУК…) указываются в заголовке таблицы.
Для отображения аналоговых сигналов принята следующая система:
- два или три цифровых поля (по числу линий связи или каналов) в которые выводятся числовые значения, выбранные из трех каналов или двух линий;
- название сигнала.
После нажатия клавиши 3-«Состояние МСУЛ» в главном меню (окно «Заставка») открывается окно «Вспомогательные машины и защита» в виде «Состояние» (рисунок 7).

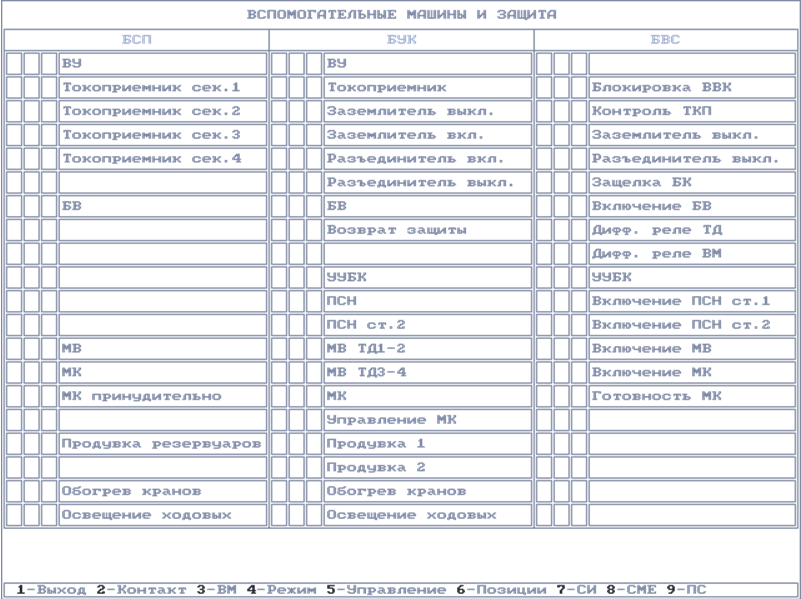

Рисунок 7 – Информационное окно «Вспомогательные машины и защита»
Вид «Состояние» в режиме «Состояние МСУЛ»
В данном окне выводится информация о состоянии блоков МСУЛ-А, участвующих в приёме, обработке сигналов и передаче их по линиям связи последовательного интерфейса RS-485.
В столбцах «БСП» и «БВС» для каждого наименования сигнала выводится информация, характеризующая прохождение сигнала по данной линии связи от данного канала блока. В столбце «БУК» для каждого наименования сигнала выводится информация, характеризующая поступление сигнала в линию связи от БЦВ и состояние линии связи.
После нажатия клавиши 2-«Контакт» в меню окна «Вспомогательные машины и защита» в виде «Состояние» открывается окно «Вспомогательные машины и защита» в виде «Контакт» (см. рисунок 8).
В этом окне для каждого сигнала в столбцах «БСП» и «БВС» можно получить информацию о прохождении сигнала в привязке к номеру блока и номеру контакта цепи, по которой проходит сигнал. Например, в столбце «БВС» надпись «02.06» говорит о том, что сигнал «Блокировка ВВК» берётся блоком БВС №2 с контакта А6.
Из меню видов «Состояние» и «Контакт» окна «Вспомогательные машины и защита», после нажатия соответствующей клавиши можно перейти в окна «Режим силовой схемы (Режим)», «Управление тягой и торможением (Управление)», «Реостатные контакторы силовой схемы (Позиции)», «Система измерений (СИ)», «Межсекционный обмен (СМЕ)» и в режим «Связь ПСН (ПС)».

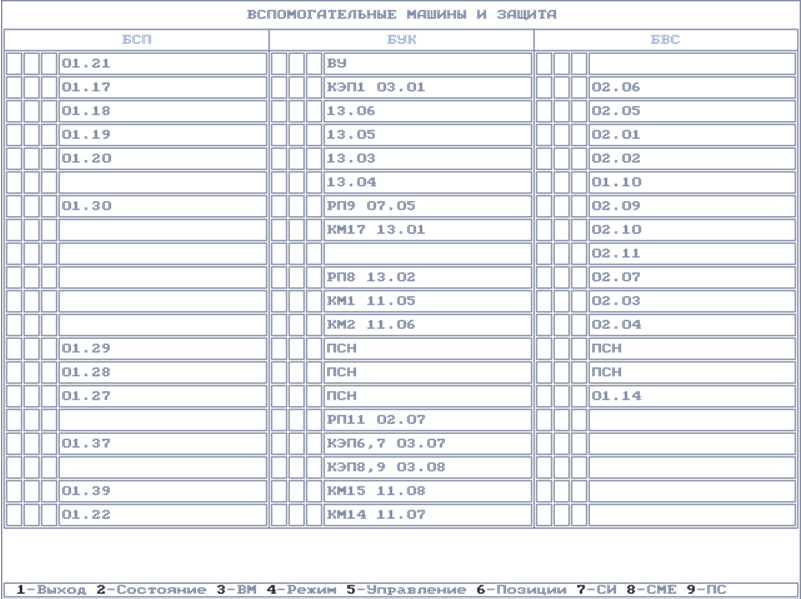

Рисунок 8 – Информационное окно «Вспомогательные машины».
Вид «Контакт» в режиме «Состояние МСУЛ»
Возвратиться в основное меню (окно «Заставка») можно, нажав клавишу 1-«Выход».
