ПЛАН ЗАНЯТИЯ

Дисциплина: ОП.10 Математические методы

Преподаватель: Старченко Е.А

Курс: 3

Группа: 1 ПКС-20

Специальность: Программирование в компьютерных системах

Дата: 14.12.22

Время проведения: 13-30 – 15-00, 4 пара

Тема: Основные понятия теории графов. Кратчайший путь на графе.

Цель занятия:

дидактическая: познакомиться с основными понятиями теории игр; методами определения кратчайшего пути на графе;

развивающая: развивать логическое мышление, внимание

Вид занятия лекция

Литература

Ходыкин В.Ф., ПреображенскийА.А. Сборник задач по математическому программированию, стр. 108

Интернет-ресурсы:

видео https://youtu.be/4TscCFj3REk

Задание: законспектировать лекцию и ответить на вопросы. Убедительная просьба писать аккуратно и разборчиво, страницы нумеровать. Ответы в электронном варианте отправить в личные сообщения для проверки

КОНСПЕКТ ЛЕКЦИИ

1. Основные понятия теории графов.

2. Кратчайший путь на графе. Алгоритм Дейкстры.

3. Потоки в сетях.

1. Основные понятия теории графов.

Задачи на сетях представляют собой один из довольно часто применяемых в практике разделов исследования операций. Среди сетевых задач могут быть рассмотрены как детерминированные, так и задачи с вероятностными характеристиками. Элементы теории графов рассматриваются в данной теме в качестве основы методов сетевого моделирования.

Понятие графа исключительно наглядно: это совокупность точек, соединённых линиями. В теории ещё не сложились чёткие определения и стандарты, поэтому в некоторых источниках граф называют сетью.

Существуют принятые обозначения вершин и рёбер, изображённые ниже.

Обозначение вершин

Обозначения рёбер

Рассмотрим геометрическое изображение графа:

или

и дадим его определение с математической точки зрения.

Математически конечным графом ( G ) называется пара , где – непустое конечное множество вершин, а – конечное (возможно пустое) множество дуг или рёбер.
Обозначается граф через .

Частными случаями являются:

а) нуль-граф (множество – пустое)

б) полный граф (все вершины связаны между собой)

Дугой называется ориентированная пара вершин, где – начальная вершина дуги, а – конечная. Дуга на графе всегда имеет стрелку, которая показывает порядок вершин и обозначается буквой с индексом .

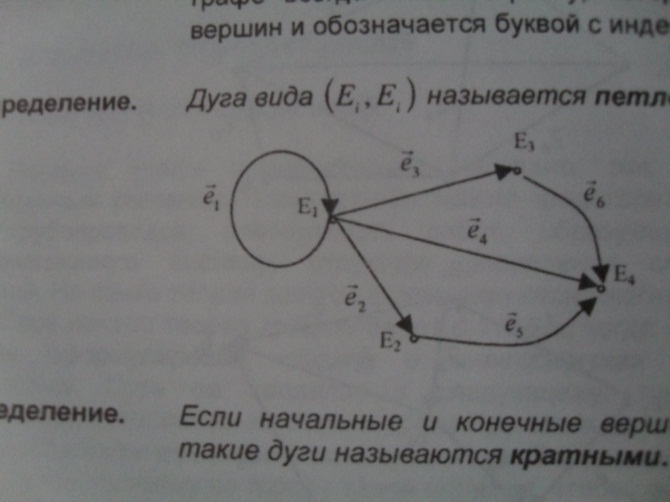

Дуга вида называется петлёй.

Иногда две дуги с одинаковыми вершинами, но противоположной ориентацией объединяют. Данное объединение называют ребром.

Неориентированная пара вершин графа называется ребром и обозначается или .

Если две дуги или ребра имеют хотя бы одну общую вершину, то они называются смежными.

Различают три типа графов:

- ориентированный;

- неориентированный;

- смешанный.

Если все связи между вершинами графа заданы дугами, то такой граф называется ориентированным (или орграфом).

Орграф обозначается , где - множество дуг графа.

Неориентированный граф – граф, у которого все связи заданы рёбрами.

Орграф обозначается , где - множество рёбер графа.

Смешанным называется граф, содержащий и дуги, и рёбра.

Концевые точки (вершины) ребра (дуги) называются смежными вершинами, при этом они инцидентны этому ребру (дуге), а ребро инцидентно (дуга инцидентна) вершинам.

и - смежные вершины.

Путь – это конечная последовательность дуг , , у которой начало каждой последующей дуги совпадает с концом предыдущей.

Записать путь можно, например, так: .

Путь имеют такую характеристику, как длина, которая равна числу дуг, входящих в путь.

2. Кратчайший путь на графе. Алгоритм Дейкстры.

Задача на нахождение кратчайших расстояний на заданной сети является одной из классических и наиболее часто применяемых сетевых задач. К их числу относятся задачи замены оборудования, определения срока службы машины, оптимальных маршрутов движения и другие. Решение данной задачи позволяет рассчитать затраты на доставку грузов для заданной сети, которые могут быть использованы при нахождении оптимальной схемы прикрепления поставщиков к потребителям и так далее.

Постановка задачи.

Имеется некоторая сеть , все её связи между вершинами которой заданы рёбрами (хотя это и не обязательно, можно рассматривать и ориентированный граф). Пусть - длина ребра . Причём . Две точки и будем считать соседними (или смежными), если они соединены ребром.
