Проектирование систем пожарной сигнализации

Дата: 2025-05-25; Просмотры: 5

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

Рисунок 8.2 Установка систем пожарной сигнализации

При проектировании систем пожарных сигнализаций учитываются характеристики пожароопасности и огнестойкости помещения, а также сложность эвакуации людей из сооружения. Процесс создания пожарной сигнализации должен быть включен в этап разработки объекта для объединения систем пожаротушения, эвакуации и удаления дыма в инфраструктуре здания.

Монтаж пожарной сигнализации

Уровень качества монтажа пожарной сигнализации и материалов, применяемых при установке, влияет на характеристики надежности и живучести системы. Для повышения способностей системы с 2008 года в НБП были внесены изменения, которые установили требования по негорючести к линиям проводного соединения и их монтажу; для беспроводного - по обеспечению автоматического контроля исправности. Монтаж пожарной сигнализации, соответствующей данным требованиям, дает возможность обеспечить наивысшую надежность и живучесть системы, а также безопасную эвакуацию людей. Монтаж пожарной сигнализации, производимый Группой компаний «ОСКАР», соответствует действующим нормативам и требованиям изготовителей оборудования.

Обслуживание пожарной сигнализации

Своевременное техническое обслуживание пожарной сигнализации способствует повышению характеристик надежности и живучести системы. Проведение данных мер связано с необходимостью проверки работоспособности систем и их элементов, а также с возникновением проблем в связи или с перепланировкой помещений. Обслуживание систем сигнализации включает в себя обновление приборов и изменение конфигурации, переустановку программного обеспечения, обнаружение вышедшего из строя оборудования и монтаж нового, его настройку и ремонт, контроль над состоянием соединительных проводов, очистку и проверку извещателей, а также другие действия.

На стадии проектирования систем противопожарной защиты включаются следующие виды работ:

- разработка концептуальных решений и мероприятий по обеспечению пожарной безопасности объектов

- разработка проектной и рабочей документации на внутренние инженерные системы:

- автоматические установки спринклерно-дренчерного водяного и водо-пенного пожаротушения; внутренний противопожарный водопровод;

- автоматические установки порошкового и газового пожаротушения;

- системы пожарной и охранно-пожарной сигнализации, управления автоматическим пожаротушением, а также инженерными системами объекта при пожаре;

- системы охранной сигнализации, контроля доступа, видеонаблюдения;

- системы оповещения и управления эвакуацией людей при пожаре;

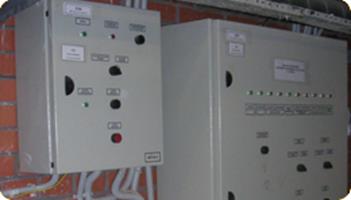

Рисунок 8.3 Щиты пожарной охраны

Разработка специальных технических условий на проектирование объектов капитального строительства

Экспертиза проектной документации на соответствие нормам пожарной безопасности

Кроме того в школе необходимо проводить огнезащитную обработку конструкций и материалов.

Огнезащита конструкций и материалов увеличивает фактический предел огнестойкости конструкций и уменьшает скорость распространения огня. Наиболее оптимальным из способов огнезащиты является поверхностная обработка элементов конструкций и материалов с использованием огнезащитных паст, красок, лаков и пропиток. Огнезащита несущих строительных конструкций – важный элемент пожарной безопасности любого здания и сооружения. Применяя огнезащиту несущих строительных конструкций, Вы существенно повышаете несущие способности конструкций. Огнезащита древесины позволяет более широко применять экологически чистый и недорогой древесный материал в строительстве. Огнезащита воздуховодов – одна из самых сложных задач в области противопожарной защиты крупных объектов, решается несколькими методами и комплексно. Огнезащита инженерных систем и электрических кабелей – вторая важная проблема обеспечения огнестойкости зданий и сооружений – это защита инженерных сетей. При развитии пожара инженерные сети могут стать идеальным местом для распространения огня. Мы производим обработку стальных и деревянных конструкций после проведения сравнительного анализа всех представленных материалов.

Огнезащитная обработка: защита древесины и других конструкций. Качественная огнезащитная обработка покрытиями является эффективным средством предотвращения пожара. С учетом применения огнезащитных красок и составов, можно выделить следующие направления огнезащиты:

Огнезащитная обработка металлоконструкций, следующие виды защиты:

бетонирование - выполняется путем нанесения на поверхность стальных конструкций слоя бетона или путем заключения стальных стержней из прокатных профилей составного сечения в монолитную бетонную оболочку;

огнезащитные облицовки - выполняются с применением плитных, листовых и штучных изделий. Огнезащитные покрытия наносятся на поверхность стальных конструкций механизированными способами (набрызгом, торкретированием) или вручную;

огнезащитные покрытия - огнезащитные свойства вспучивающихся покрытий проявляются за счет увеличения их толщины и изменения теплофизических свойств при интенсивном тепловом воздействии.

Огнезащита древесины и деревянных конструкций, следующие виды защиты:

лаки – образующие на защищаемой поверхности тонкую прозрачную пленку, позволяющую сохранить текстуру древесины, защищающую от возгорания;

краски, эмали - образующие на защищаемой поверхности тонкую непрозрачный слой различных цветов, препятствующих возгоранию, распространению пламени по поверхности и защищающих от воздействия влаги;

покрытия, обмазки – наносимые на защищаемую поверхность составы пастооразной консистенции, защищающие от возгорания и не обладающие достаточными декоративными свойствами;

пропитки – водные растворы солей (антипиренов), наносимые на поверхность древесины, вводимые способом глубокой пропитки и снижающие ее пожарную опасность;

Ообработка воздуховодов огнезащитными составами и красками, следующие виды защиты:

Огнезащита воздуховодов традиционными методами. Осуществляется обмазками. Не требует специального оборудования, но практически всегда требуется армирование, что довольно трудоемко. В связи с большим расходом возникает дополнительная и очень существенная нагрузка на крепления воздуховодов;

Огнезащита воздуховодов механизированными методами. Осуществляется различными составами. Один из самых технологичных и экономичных способов нанесения, небольшой расход, но требуется специальное оборудование, стоимость которого довольно высока;

Огнезащита воздуховодов комбинированными методами. Осуществляется комбинированными составами. Сущность метода заключается в нанесении (можно вручную) огнезащитного клеящего состава с последующим приклеиванием базальтового фольгированного полотна. Таким образом, достигается комбинированная огнезащита воздуховодов высокого качества. Великолепный внешний вид, простота нанесения, экономичность делают данный способ огнезащиты самым доступным.

Огнезащитная обработка кабельной продукции (краски, мастики, огнезащитный листовой материал)

обработка тканей огнебиозащитными пропитками

Все огнезащитные покрытия и составы проходят тщательную проверку и готовы эффективно справляться с поставленными задачами. Это подтверждает постоянный контроль защиты поверхностей, выверенная обработка древесины и конструкций.

Монтажные работы могут производиться как вручную (валиками, кистями, шпателями) так, и механизировано аппаратом высокого давления типа Wagner. Похожие на обычную краску, вспенивающиеся огнезащитные материалы под воздействием температуры образуют тепло- и огнезащитное покрытие, защищающее конструкции от воздействия огня.

В соответствии со СНиП 21-01-97 (Пожарная безопасность зданий и сооружений) различные металлические и деревянные строительные конструкции, в т.ч. несущие элементы зданий, междуэтажные перекрытия, должны иметь предел огнестойкости, соответствующий их назначению.

8.3 Система охранной безопасности

Система безопасности PERCo-S-20 «Школа»

Общие сведения

Система PERCo-S-20 «Школа», специально созданная для учебных заведений, не только предотвращает проникновение посторонних, но и с помощью SMS-сообщений уведомляет родителей о времени прихода ребенка в школу и ухода из нее. Контроль прогулов и опозданий учащихся способствует улучшению посещаемости и, как следствие, росту качества знаний. Уверенность родителей в безопасности ребенка и рост показателей качества знаний повышают рейтинг школы.

Принцип работы

В вестибюле учебного заведения устанавливается электронная проходная PERCo-KT02 - турникет со встроенной системой контроля доступа. Ученикам, преподавателям и сотрудникам учебного заведения выдаются электронные пластиковые карты-пропуска. Для карт доступа форматов EMM или HID подходит модель KT02.3, а для смарт-карт Mifare - KT02.7. Информация об учениках, сотрудниках школы и выданных им карточках заносится в память системы.

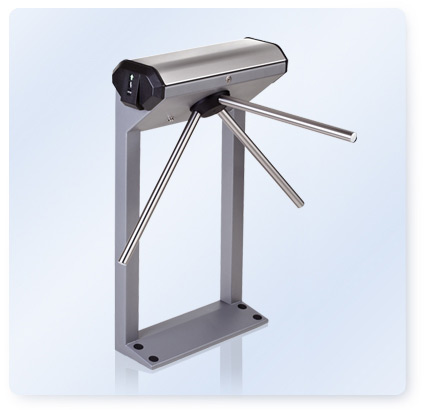

Рисунок 8.4 Электронная проходная KT02.3

Назначение

Система Электронная проходная PERCo-KT02.3 — готовое экономичное решение для организации контроля доступа на объект. Возможна работа в составе сетевой системы контроля доступа PERCo-S-20.

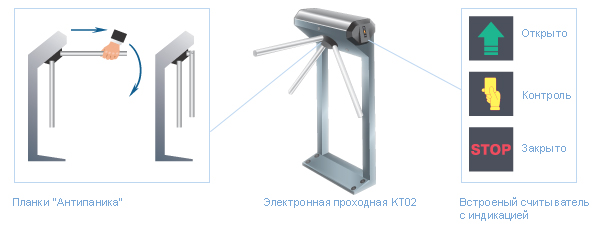

Рисунок 8.5 Принцип работы электронной проходной

Состав

В состав Электронной проходной KT02.3 входит:

стойка турникета

встроенный контроллер доступа

два встроенных считывателя бесконтактных карт форматов HID и EM-Marin (для KT02.1 - EM-Marin)

пульт дистанционного управления

программное обеспечение PERCo-SL01 «Локальное ПО».

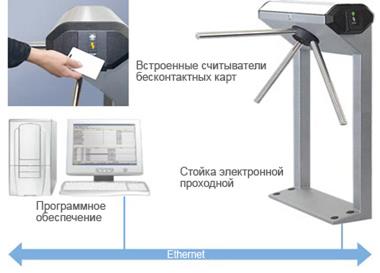

Рисунок 8.6 Программное обеспечение PERCo-SL01 «Локальное ПО».

Встроенный в электронную проходную KT02.3 контроллер позволяет подключить к ней по интерфейсу RS-485 до 8-ми контроллеров замка PERCo-CL201 со встроенным считывателем.

Чтобы произвести монтаж Электронной проходной KT02.3 необходимо закрепить стойку турникета с помощью анкерных болтов и подключить KT02.3 к источнику питания и, если требуется, к компьютерной сети Ethernet.

Применение

Электронная проходная может работать как автономно — при управлении от пульта управления или устройства радиоуправления, так и в качестве элемента СКУД — управление осуществляется от считывателей (при поднесении к ним бесконтактных карт доступа) или от компьютера при подключении к ЛВС по Ethernet.

Встроенный контроллер доступа имеет автономную энергонезависимую память на 50000 пользователей и на 135000 событий.

Встроенные считыватели карт доступа находятся под блоками индикации, расположенными на торцах стойки. Блоки индикации имеют по три мнемонических индикатора: зелёный индикатор разрешения прохода; жёлтый индикатор ожидания прохода (ожидания предъявления карты); красный индикатор запрета прохода.

Установка программного обеспечения PERCo-SL02 «Локальное ПО с видеоидентификацией» позволит организовать защиту от передачи пропуска другому лицу. На мониторе охранника отображается фото владельца карты, предъявленной считывателю. Охранник имеет возможность сравнить фото из базы данных системы и личность предъявителя карты (или его изображение, если установлена видеокамера).

Для формирования зоны прохода Электронная проходная KT02.3 может быть дополнена секциями ограждения.Встроенный замок механической разблокировки позволяет открыть турникет с помощью ключа, обеспечив свободное вращение преграждающих планок в обоих направлениях.

Дополнительно стойка турникета может комплектоваться складывающимися планками «Антипаника».

Электронная проходная KT02.3 может применяться в составе систем повышения эффективности для организации контроля дисциплины труда и учета рабочего времени.

Технические характеристики:

Напряжение питания постоянного тока 12 ± 1.2 В

Габаритные размеры с установленными преграждающими планками 640×683×1040 мм

Пропускная способность в режиме однократного прохода 30 человек/мин

Пропускная способность в режиме свободного прохода 60 человек/мин

Ширина зоны прохода 550 мм

Количество пользователей (карт доступа), хранящихся в памяти контроллера до 50 000

Количество событий, хранящихся в памяти контроллера до 135 000

Количество считывающих устройств: 2

Контролируемые направления прохода: 2

Интерфейс связи Ethernet

Рабочий диапазон температур от +1 до +40 °С

Более подробная информация о работе Электронной проходной KT02.3 и ее технических характеристиках представлена в Руководстве пользователя.

Система Электронная проходная KT02.3 может стать первым этапом в оснащении предприятия более мощной и многофункциональной сетевой системой контроля доступа PERCo-S-20.

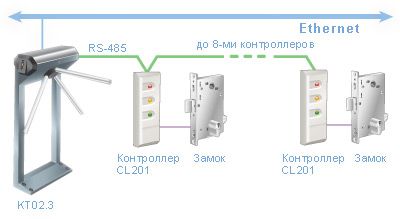

Рисунок 8.7 Система электронной проходной

Наглядная индикация на табло турникета позволяет безошибочно определить куда поднести карточку, разрешен ли проход или запрещен.

Чтобы пройти через турникет, необходимо поднести свою карточку-пропуск к специальному табло на турникете. Информация с карточки считывается автоматически, и, если карта зарегистрирована в системе, то турникет откроется для прохода. В противном случае турникет останется заблокированным. Если ученик забыл дома свою карту-пропуск, охранник может пропустить его при помощи пульта дистанционного управления турникетом.

Все события – входы и выходы по карте или по команде охранника фиксируются в энергонезависимой памяти системы, впоследствии их можно просмотреть с помощью программного обеспечения, установленного на компьютере.

SMS-уведомления о времени прихода ребенка в школу и ухода из нее автоматически отправляются на мобильные телефоны родителей (к какому сотовому оператору будет подключен телефон-получатель SMS не имеет значения). Для отправки SMS-сообщений используется GSM USB-модем, подключаемый к одному из компьютеров в школе.

Электронная проходная может быть дополнена ограждениями для того, чтобы не было возможности пройти, минуя турникет. Для освобождения прохода в экстренной ситуации в комплект поставки входит поворотная секция ограждения , снабженная шарнирным поворотным устройством. В менее критических ситуациях, например, при пропадании питания, используется ключ разблокировки турникета – планки при этом будут вращаться свободно. Дополнительно можно установить в турникете специальные складывающиеся планки «Антипаника», что еще увеличивает зону свободного выхода.

Минимальный комплект системы «Школа»

Электронная проходная PERCo-KT02.3 - турникет со встроенной электроникой (контроллер доступа и 2 считывателя бесконтактных карт доступа) 1

Поворотная секция ограждения «Антипаника» 1

Базовое ПО «Школа» PERCo-SS01 1

Бесконтактные карты доступа по количеству пользователей

В составе системы «Школа» может применяться любой турникет PERCo с контроллером турникета и двумя считывателями карт доступа.

Возможность установки электронных проходных и турникетов PERCo в учебных заведениях подтверждена заключением Противопожарной службы МЧС России.

Функциональные возможности

Защита от проникновения посторонних

Электронная проходная с бесконтактными картами в качестве пропусков не пропустит посторонних на территорию школы. Подделать пропуск практически невозможно. Система не позволит дважды войти в учебное заведение по одной и той же карточке. В случае утери карточки ее можно исключить из списка разрешенных карт и пройти по ней в школу станет невозможно.

SMS-уведомление родителей

Система «Школа» позволяет оперативно извещать родителей о времени прихода ребенка в школу и ухода из нее, а также о не приходе к первому по расписанию уроку. Система запоминает время прохода каждого ученика через турникет и автоматически отправляет родителям SMS-уведомления, больше нет необходимости ждать сообщения от ребенка о том, что он без проблем дошел до школы.

Видеоидентификация

Видеоидентификация относится к дополнительным возможностям программного обеспечения «Школа». При поднесении карты к табло на турникете на компьютере охранника отображается фотография ученика или сотрудника, которому была выдана эта карта. Можно сравнить это фото из базы данных и личность того, кто реально стоит у турникета, что исключает возможность передачи карты другому лицу.

Видеонаблюдение

Видеонаблюдение - еще одна дополнительная возможность программного обеспечения «Школа». По периметру вокруг учебного здания, в коридорах, классах, столовой и других помещениях могут быть установлены видеокамеры, изображения с которых будут передаваться на компьютер охранника, что позволит ему быстро обнаруживать тревожные ситуации и принимать своевременные меры.

Защита кабинетов и входов на этажи

PERCo-S-20 «Школа» позволяет оборудовать не только вход в школу, но и внутренние помещения, например, блок младших классов, столовую, спортзал, кабинеты директора, врача, учительскую и т. д.

На дверях этих помещений устанавливаются электронные замки, а на стене рядом с дверью – компактные считыватели электронных карточек. Внутри помещения устанавливаются контроллеры управления.

Снаружи дверь будет открываться только при поднесении карты-пропуска, а изнутри - нажатием кнопки, которая находится рядом с дверной ручкой. В экстренных случаях все замки можно открыть по команде от компьютера.

Контроль опозданий и прогулов уроков

Если родителей учеников начальной школы больше волнует, дошел ли ребенок до школы без приключений, то в средних и старших классах на первый план выступает контроль посещения занятий. Не секрет, что прогулы – бич многих школ, а узнают о них родители чаще всего на собраниях в конце четверти. PERCo-S-20 «Школа» помогает родителям оперативно получать эту информацию и принимать меры.

В базу данных системы заносится расписание уроков. Информация о времени прихода и ухода ученика сравнивается с расписанием уроков, содержащимся в его личной карточке. На основании сравнения можно построить отчет о посещаемости, выявить опоздания и прогулы.

Возможности системы позволяют учитывать отсутствие ученика по уважительной причине, по болезни или по записке от родителей

Автоматизированное получение дисциплинарных отчетов позволяет существенно повысить дисциплину учащихся. Сокращение опаздывающих благоприятно влияет на учебный процесс – учащиеся не пропускают даже часть урока, не отвлекают преподавателя и одноклассников.

Интеграция PERCo-S-20 «Школа» с «Электронным дневником»

Интеграция системы PERCo-S-20 «Школа» с популярным интернет-ресурсом «Электронный дневник» (1dnevnik.ru) дает возможность родителям, пользуясь паролем, просматривать на сайте «Электронного дневника» не только оценки своих детей, но и данные о времени прихода и ухода ребенка из школы.

В PERCo отработана технология, которая позволяет в автоматическом режиме передавать данные о времени прихода и ухода учащихся из системы «Школа» в базу данных любых других интернет-ресурсов, аналогичных «Электронному дневнику».

Учитывая большое разнообразие таких ресурсов на сегодняшний день, возможность быстрой и удобной интеграции учета успеваемости с системой контроля присутствия в школе открывает новые перспективы для модернизации современной школы.

Лучшее учебное заведение

Уверенность родителей в безопасности ребенка, улучшение дисциплины в учебном заведении и, как следствие, рост качества получаемых знаний повышают рейтинг учебного заведения.

8.4 Экономическая целесообразность и подсчет стоимости комплекса безопасности

Таблица8.1Укрупненные показатели стоимости специального оборудования дляшколы
