тение топографических карт. Рельеф
Главная страница > Военные дисциплины > Военная топография > Чтение топографических карт. Рельеф
Содержание конспекта
- 1. Типы и формы рельефа местности. Сущность изображения рельефа на картах горизонталями. Виды горизонталей. Изображение горизонталями типовых форм рельефа
- 1.1 Типы и формы рельефа местности
- 1.2 Сущность изображения рельефа на картах горизонталями
- 1.3 Виды горизонталей
- 1.4 Изображение горизонталями типовых форм рельефа
- 2. Определение на карте абсолютных высот и относительных превышений точек местности, подъемов и спусков, крутизны скатов
- 2.1. Определение на карте абсолютных высот и относительных превышений точек местности
- 2.2. Определение на карте подъемов и спусков на маршруте движения
- 2.3.Определение на карте крутизны скатов
- 3. Условные знаки элементов рельефа, не выражающихся горизонталями
1. Типы и формы рельефа местности. Сущность изображения рельефа на картах горизонталями. Виды горизонталей. Изображение горизонталями типовых форм рельефа
1.1 Типы и формы рельефа местности
(Статья: 1.1 Типы и формы рельефа местности)
В военном деле под местностью понимают участок земной поверхности, на котором предстоит вести боевые действия. Неровности земной поверхности называются рельефом местности, а все расположенные на ней объекты, созданные природой или трудом человека (реки, населенные пункты, дороги и т. п.) - местными предметами.
Рельеф и местные предметы являются основными топографическими элементами местности, влияющими на организацию и ведение боя, применение боевой техники в бою, условия наблюдения, ведения огня, ориентирования, маскировки и проходимость, т. е. определяющими ее тактические свойства.
Топографическая карта является точным отображением всех наиболее важных в тактическом отношении элементов местности, нанесенных во взаимно точном расположении относительно друг друга. Она дает возможность изучить любую территорию в относительно короткий срок. Предварительное изучение местности и принятие решения для выполнения подразделением (частью, соединением) той или иной боевой задачи обычно производят по карте, а затем уже уточняют на местности.
Местность, оказывая влияние на боевые действия, в одном случае может способствовать успеху войск, а в другом оказывать отрицательное воздействие. Боевая практика убедительно показывает, что одна и та же местность может больше преимуществ дать тому, кто лучше ее изучит и более умело использует.
По характеру рельефа местность делится на равнинную, холмистую и горную.
Равнинная местность характеризуется небольшими (до 25 м) относительными превышениями и сравнительно малой (до 2°) крутизной скатов. Абсолютные высоты обычно небольшие (до 300 м) (рис.1).
Рис. 1. Равнинная открытая слабопересеченная местность
Тактические свойства равнинной местности зависят главным образом от почвенно-растительного покрова и от степени пересеченности. Глинистые, суглинистые, супесчаные, торфяные грунты ее допускают беспрепятственное движение боевой техники в сухую погоду и значительно затрудняют движение в период дождей, весенней и осенней распутицы. Она может быть изрезана руслами рек, оврагами и балками, иметь много озер и болот, значительно ограничивающих возможности маневра войск и снижающих темпы наступления (рис. 2).
Равнинная местность обычно более благоприятна для организации и ведения наступления и менее благоприятна для обороны.
Рис. 2. Равнинная озсрно-лесная закрытая сильнопересеченная местность
Холмистая местность характеризуется волнистым характером земной поверхности, образующей неровности (холмы) с абсолютными высотами до 500 м, относительными превышениями 25 - 200 м и преобладающей крутизной 2-3° (рис. 3, 4). Холмы обычно сложены твердыми породами, вершины и склоны их покрыты толстым слоем рыхлых пород. Понижения между холмами представляют собой широкие, ровные или замкнутые котловины.
Рис. 3. Холмистая полузакрытая пересечённая местность
Рис. 4. Холмистая овражно-балочная полузакрытая пересеченная местность
Холмистая местность обеспечивает скрытое от наземного наблюдения противника передвижение и развертывание войск, облегчает выбор мест для огневых позиций ракетных войск и артиллерии, обеспечивает хорошие условия для сосредоточения войск и боевой техники. В целом она благоприятна как для наступления, так и для обороны.
Горная местность представляет собой участки земной поверхности, значительно приподнятые над окружающей местностью (имеющей абсолютные высоты 500 м и более) (рис. 5). Она отличатся сложным и разнообразным рельефом, специфическими природными условиями. Основные формы рельефа - горы и горные хребты с крутыми скатами, часто переходящими в скалы и скалистые обрывы, а также лощины и ущелья, расположенные между горными хребтами. Горная местность характеризуется резкой пересеченностью рельефа, наличием труднодоступных участков, редкой сетью дорог, ограниченным количеством населенных пунктов, бурным течением рек с резкими колебаниями уровня воды, разнообразием климатических условий, преобладанием каменистых грунтов.
Боевые действия в горной местности рассматриваются, как действия в особых условиях. Войскам часто приходится использовать горные проходы, затрудняется наблюдение и ведение огня, ориентирование и целеуказание, в то же время она способствует скрытности расположения и передвижения войск, облегчает устройство засад и инженерных заграждений, организацию маскировки.
Рис. 5. Горная сильнопересеченная местность
1.2 Сущность изображения рельефа на картах горизонталями
(Статья: 1.2 Сущность изображения рельефа на картах горизонталями)
Рельеф является важнейшим элементом местности, определяющим ее тактические свойства.
Изображение рельефа на топографических картах дает полное и достаточно подробное представление о неровностях земной поверхности, форме и взаимном расположении, превышениях и абсолютных высотах точек местности, преобладающей крутизне и протяженности скатов.

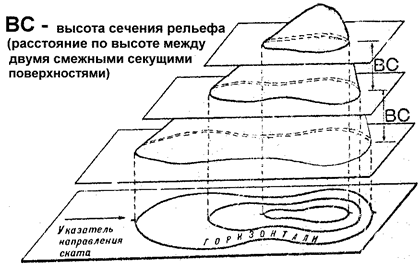

Рис. 6.Сущность изображения рельефа горизонталями
Рельеф на топографических картах изображается горизонталями в сочетании с условными знаками обрывов, скал, оврагов, промоин, каменных рек и т. п. Изображение рельефа дополняется отметками высот характерных точек местности, подписями горизонталей, относительных высот (глубин) и указателями направления скатов (бергштрихами). На всех топографических картах рельеф изображается в Балтийской системе высот, то есть в системе исчисления абсолютных высот от среднего уровня Балтийского моря.
1.3 Виды горизонталей
(Статья: 1.3 Виды горизонталей)
Горизонталь - замкнутая кривая линия на карте, которой соответствует на местности контур, все точки которого расположены на одной и той же высоте над уровнем моря.
Различают следующие горизонтали:
- основные (сплошные) - соответствующие высоте сечение рельефа;
- утолщенные - каждая пятая основная горизонталь; выделяется для удобства чтения рельефа;
- дополнительные горизонтали (полугоризонтали) - проводятся прерывистой линией при высоте сечения рельефа, равной половине основной;
- вспомогательные - изображаются короткими прерывистыми тонкими линиями, на произвольной высоте.
Расстояние между двумя смежными основными горизонталями по высоте называют высотой сечения рельефа. Высоту сечения рельефа подписывают на каждом листе карты под ее масштабом. Например: «Сплошные горизонтали проведены через 10 метров».
Для облегчения счета горизонталей при определении высот точек по карте все сплошные горизонтали, соответствующие пятой кратной высоте сечения, вычерчиваются утолщенно и на ней ставится цифра, указывающая высоту над уровнем моря.
Для того чтобы при чтении карты можно было быстро определить характер неровностей поверхности на картах, применяются специальные указатели направления скатов – бергштрихи - в виде коротких черточек, расставленных на горизонталях (перпендикулярно им) по направлению покатостей. Они помещаются на изгибах горизонталей в наиболее характерных местах, преимущественно у вершин седловин или на дне котловин.
Дополнительные горизонтали (полугоризонтали) применяются для отображения характерных форм и деталей рельефа (перегибов склонов, вершин, седловин и т. п.), если они не выражаются основными горизонталями. Кроме того, применяют для изображения равнинных участков, когда заложения между основными горизонталями очень велики (более 3 - 4 см на карте).
Вспомогательные горизонтали применяют для изображения отдельных деталей рельефа (блюдец в степных районах, западин, отдельных бугров на плоскоравнинной местности), которые не передаются основными или дополнительными горизонталями.
1.4 Изображение горизонталями типовых форм рельефа
(Статья: 1.4 Изображение горизонталями типовых форм рельефа)
Рельеф на топографических картах изображается кривыми замкнутыми линиями, соединяющими точки местности, имеющие одинаковую высоту над уровенной поверхностью, принятой за начало отсчета высот. Такие линии называются горизонталями. Изображение рельефа горизонталями дополняется подписями абсолютных высот, характерных точек местности, некоторых горизонталей, а также числовых характеристик деталей рельефа – высоты, глубины или ширины (рис. 7).

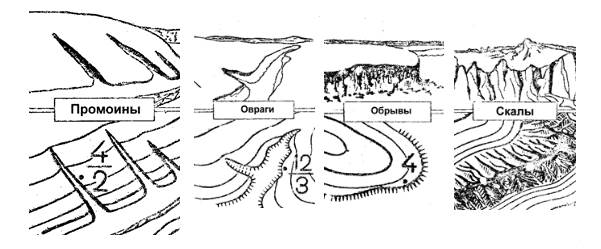

Рис. 7. Изображение рельефа условными знаками
Некоторые типовые формы рельефа местности на картах отображаются не только основными, но и дополнительными и вспомогательными горизонталями (рис. 8).

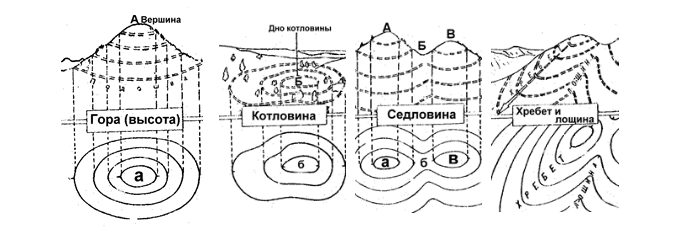

Рис. 8. Изображение типовых форм рельефа
2. Определение на карте абсолютных высот и относительных превышений точек местности, подъемов и спусков, крутизны скатов
2.1. Определение на карте абсолютных высот и относительных превышений точек местности
(Статья: 2.1. Определение на карте абсолютных высот и относительных превышений точек местности)

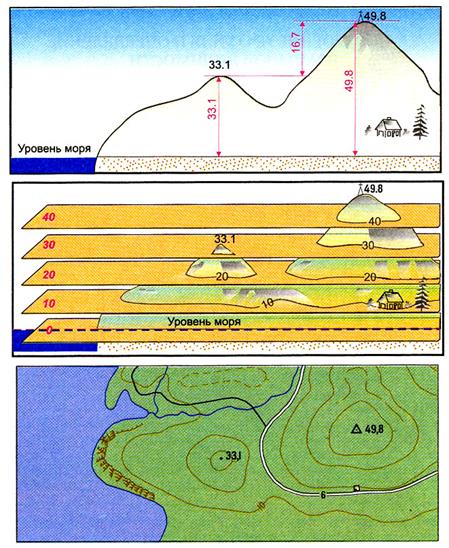

Рис. 9. Определение на карте абсолютных высоти относительных превышений точек местности
Абсолютная высота - высота точки земной поверхности над уровнем моря; определяется по отметкам высот и горизонталей (на рис. 9 это высоты с отметками 33,1 и 49,8).
Высота сечения рельефа - расстояние по высоте между двумя смежными секущими плоскостями.
Относительная высота (взаимное превышение точек) - высота точки местности над другой, она определяется как разность абсолютных высот этих точек (на рис. 9 относительная высота равна 16,7 (49,8-33,1)).
2.2. Определение на карте подъемов и спусков на маршруте движения
(Статья: 2.2. Определение на карте подъемов и спусков на маршруте движения)

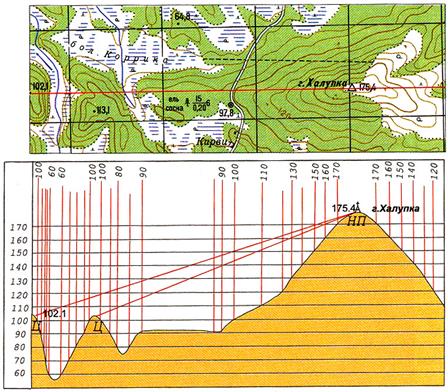

Рис. 10. Определение на карте подъемов и спусков на маршруте движения (профиля маршрута).

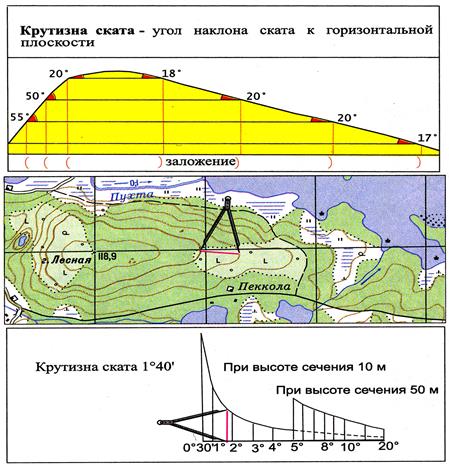

Рис. 11. Определение на карте крутизны скатов
Профиль - чертеж, изображающий разрез местности вертикальной плоскостью.
Для большей выразительности рельефа местности вертикальный масштаб профиля принимается в 10 или более раз крупнее горизонтального.
В связи с этим профиль, передавая взаимное превышение точек, искажает (увеличивает) крутизну скатов.
Для построения профиля нужно (рис. 10):
- прочертить на карте профильную линию (маршрут движения), приложить к ней лист разграфленной (миллиметровой) бумаги, перенести на ее край короткими черточками места горизонталей, точки перегиба скатов и местные предметы, которые сечет профильная линия, и подписать их высоты;
- подписать на листе разграфленной бумаги у горизонтальных линий высоты, соответствующие высотам горизонталей на карте, приняв условно промежутки между этими линиями за высоту сечения (установить вертикальный масштаб);
- от всех черточек, обозначающих места пересечения профильной линии с отметками высот горизонталей, точек перегиба скатов и местных предметов, опустить перпендикуляры до пересечения их с соответствующими по отметкам параллельными линиями и отметить полученные точки пересечения;
- соединить точки пересечения плавной кривой, которая и изобразит профиль местности (подъемы и спуски на маршруте движения).
2.3.Определение на карте крутизны скатов
(Статья: 2.3.Определение на карте крутизны скатов)
Крутизна ската на карте определяется по заложению - расстоянию между двумя смежными основными или утолщенными горизонталями; чем меньше заложение, тем круче скат .
Для определения крутизны ската надо измерить расстояние между горизонталями циркулем, найти соответствующий отрезок на графике заложений и прочитать число градусов (рис. 11).
На крутых скатах это расстояние измеряется между утолщенными горизонталями и крутизна ската определяется по графику, расположенному справа.
3. Условные знаки элементов рельефа, не выражающихся горизонталями
(Статья: 3. Условные знаки элементов рельефа, не выражающихся горизонталями)
| Ледяные обрывы (барьеры) и выходы ископаемых льдов (8 - высота обрыва в метрах) |
| Наледи |
| Задернованные уступы (бровки), не выражающиеся горизонталями |
| Валы береговые, исторические и др., не выражающиеся горизонталями (3 - высота в метрах) |
|
|
| Отметки высот |
| Отметки командных высот |
| Отметки высот у ориентиров |
| Перевалы главные, отметки их высот и время действия |
| Перевалы, отметки их высот и время действия |
| Карстовые и термокарстовые воронки, не выражающиеся в масштабе карты |
| Ямы, не выражающиеся в масштабе карты |
| Ямы, выражающиеся в масштабе карты |
| Скалы-останцы, имеющие значение ориентира (10-высота в метрах) |
| Скалы-останцы, не имеющие значения ориентира |
| Дайки и другие узкие круто стенные гряды из твердых пород (5 - высота гряды в метрах) |
| Кратеры грязевых вулканов |
| Кратеры вулканов, не выражающиеся в масштабе карты |
| Курганы и бугры, не выражающиеся в масштабе карты |
| Курганы и бугры, выражающиеся в масштабе карты (5 - высота в метрах) |
| Скопления камней |
| Отдельно лежащие камни (3 - высота в метрах) |
| Входы в пещеры и гроты |
Формы и элементы горного рельефа
21 Ноябрь, 2015
Источники:
- Алексеев А.А. "Горообразование и горный рельеф"
- Захаров П.П. "Начальная подготовка альпиниста"
- http://tkmgtu.ru/

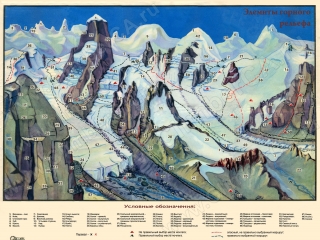

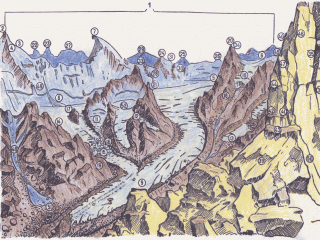

Формы горного рельефа (по Н. И. Антоновичу):
1 – хребет, 2 – вершина, 3 – гребень, 4 – ребро, 5 – снежное поле, 6 – плато, 7 – снежный карниз, 8 – лавинный конус, 9 – ледник долинный, 10 – ледник висячий, 11 – ледник каровый, 12 – ледник перемётный, 13 – ледник возрождённый, 14 – боковой приток ледника, 15 – ледопад, 16 – сераки, 17 – нунатак, 18 – трог, 19 – бараньи лбы, 20 –пик, 21 – игла, 22 – зуб, 23 – башня, 24 – пирамида, 25 – конус, 26 – купол, 27 – столовая гора, 28 –контрфорс, 29 – седловина, 30 – перевал, 31 – плечо, 32 – взлёт гребня, 33 – жандарм, 34 – предвершина, 35 – щель, 36 – расщелина, 37 – камин, 38 – пробка, 39 – плиты, 40 – уступ, 41 – полка, 42 – балкон, 43 – терраса, 44 – скальный карниз, 45 – выступ, 46 – наружный угол, 47 – внутренний угол, 48 – кулуар 49 – лавинный жёлоб, 50 – дно, 51 – осыпь, 52 – цирк.
Горы - поднятые над равнинами и резко расчлененные участки земной поверхности со значительными перепадами высот (от нескольких десятков метров до нескольких километров).
Горы имеются на всех материках и многих крупных островах. Они занимают 64% Азии, 36% Северной Америки, 25% Европы, 22% Южной Америки, 17% Австралии и 3% Африки. Горы Антарктиды в значительной степени погребены под ледниковым покровом, но и там встречаются отдельные вулканические горы и хребты. В целом, 24% земной поверхности занимают горы. 10% всех людей живет на территории гор. Из гор берет свое начало большинство рек Земли.
ФОРМЫ ГОРНОГО РЕЛЬЕФА
Формы рельефа — весьма крупные "географические" образования. К ним относятся горные системы, узлы, хребты, долины и т.п. Информация о формах рельефа необходима для подготовки маршрута, определения его сложности и времени, необходимого для прохождения, и может быть получена из карт.
Горами альпийского типа называются молодые, высокие, поднимающиеся выше снеговой линии горы, несущие комплекс ледниковых форм рельефа: цирки, остроконечные гребни, пирамидальные вершины. Только такие горы могут быть объектами горного туризма и альпинизма.
Горы называются молодыми, если они несильно разрушены, то есть имеют значительное превышение гребней над узкими и глубокими долинами. Другими словами, если ширина долин во много раз меньше высоты окружающих склонов.
Горная страна (система), в просторечье просто горы (горный район) — высоко поднятый участок земной коры, образовавшийся в результате столкновения и последующей деформации литосферных плит. Вне зависимости от возраста, условий образования и деталей орографии принято разделять зоны:
- среднегорья - высоты < 2000 метров: Крым, Урал, Хибины и т.д.
- высокогорья - высоты > 2000 метров: Кавказ, Памир и т.д.
Горный узел — выделяющаяся высотой, сложной орографией и оледенением обособленная часть горной страны. Например: Фанские горы, Матчинский горный узел и узел Такали в пределах Памиро-Алая, узел Даут на Кавказе.
Горный хребет — вытянутый в одном направлении участок горного рельефа с близкой высотой соседних вершин. Например: хребет Абишира-Ахуба, Сванский хребет на Кавказе, Дарвазский и Язгулемский хребты на Памире. Хребет состоит из вершин и понижений между ними, называемых седловинами.
Горная цепь — самостоятельный, главный, горный хребет большой длины при относительно малой ширине. Например: Туркестанский хребет на Памиро-Алае, хребет Ак-Шийрак на Тянь-Шане, Главный Кавказский хребет.
Отрог — относительно короткий, второстепенный хребет, ответвляющийся от основного. Во многих случаях через отроги пролегают перевальные пути, соединяющие разные истоки одной реки, одного ледника. По гребням отрогов пролегают наиболее безопасные и часто простейшие пути подъема на перевалы, расположенные в главном хребте. Например: ряд перевалов через Заалайский хребет, перевалы Ребро и Дорофеева в хребте Академии наук на Памире.
Долина — межгорная впадина большой протяженности при относительно малой ширине, служащая путем стока поверхностных вод: рек или ледников.
Висячая долина — долина притока реки или ледника, устье которой находится значительно выше дна основной долины.
Устьевая ступень — участок склона основной долины между дном основной и висячей долины. Обычно имеет значительную крутизну в сравнении с крутизной висячей долины и высоту не менее 50 метров.
Ущелье — глубокая долина с крутыми, свыше 30° склонами.
Каньон (пропасть) — глубокая долина с крутыми, свыше 60° склонами, если ее ширина значительно меньше глубины. В практике путешествующих каньоном называют технически сложный участок долины с крутыми, обрывающимися в реку берегами, то же препятствие может называться прижимом.
Вершина — выступающая над хребтом остроконечная или куполообразная возвышенность.
Седловина — местное понижение хребта. Не всякая седловина служит перевалом.
