Содержание

1. Введение…………………………………………….........2

2. Спускоподъемный комплекс……….…………………...3

3. Оборудование для механизации спускоподъемных

операций……………………………………..……………5

а) Талевая система ………………………………….....6

б)Лебедка…………………………………...……….....11

4. Обеспечение безопасности в процессе СПО…………..16

5. Патентные исследования……………………………… 17

5.1 Патент 1. «Спускоподъемный комплекс БУ»……...18

5.2 Патент 2. «Лебедка БУ»………………………….....19

5.4 Патент 3. « Талевый блок БУ»……………………..22

5.4 Патент 4. «Элеватор БУ»……………………………24

5.5 Патент 5. « Ограничитель подъема талевого блока»..26

5.6 Патент 6. «Устройство для торможения крюкоблока»..28

5.7 Патент 7. «Крюк»……………………………………….30

5.8 Патент 8. «Трубодержатель»…………………………….34

5.9 Патент 9. «Ленточный тормоз буровой лебедки»………36

6. Заключение (рекомендации, выводы)………………………37

7. Список литературы…………………………………………..40





1 . Введение

В процессе бурения скважины на нефть или газ особую роль играют спускоподъемные операции. Они актуальны для целей механизации и автоматизации нефтегазового производства. Спускоподъёмные операции (СПО) в разведочном бурении производятся в процессе углубления скважины для спуска и извлечения бурового снаряда. СПО -- наиболее трудоёмкий процесс, общая продолжительность которого за время бурения скважины возрастает с увеличением её глубины, а также с ростом механической скорости. И поскольку операции по спускоподъему очень трудоемки и характеризуются высокой повторностью, что обусловливает важность задачи их механизации и автоматизации.



2.Спускоподъемный комплекс

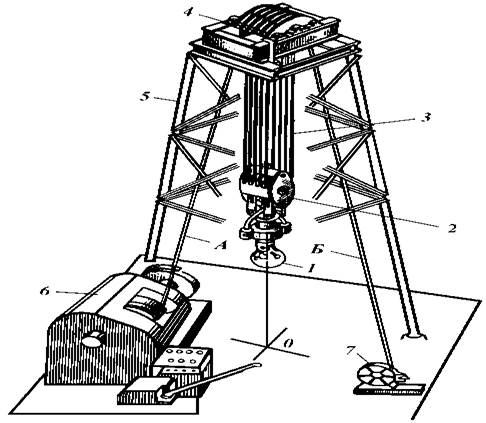

Спускоподъёмный комплекс буровой установки (рис. 1) представляет собой полиспастный механизм, состоящий из кронблока 4, талевого (подвижного) блока 2, стального каната 3, являющегося гибкой связью между буровой лебёдкой 6 и механизмом 7 крепления неподвижного конца каната. Кронблок 4 устанавливается на верхней площадке буровой вышки 5. Подвижный конец А каната 3 крепится к барабану лебедки 6, а неподвижный конец Б – через приспособление 7 к основанию вышки. К талевому блоку присоединяется крюк 1, на котором подвешивается на штропах элеватор для труб или вертлюг. В настоящее время талевый блок и подъёмный крюк объединены в один механизм – крюкоблок.

Рис. 1

В процессе проводки скважины спускоподъемный комплекс выполняет следующие функции: спуск и подъём (СПО) бурильных колонн для смены изношенного долота, когда нагрузка на систему не превышает веса колонны в воздухе; дополнительные технологические и аварийные работы, когда нагрузки на систему превышают вес бурильной колонны в воздухе. К ним относятся приподъем и спуск БК в процессе бурения при одновременном ее вращении и промывке скважины (расширение), спуск обсадных колонн, подъем обсадных колонн для освобождения элеватора или клиньев после наращивания трубы или в связи с осложнениями, ликвидация прихватов и

аварии бурильных и обсадных колонн в искривленных и наклонных скважинах.
