Безопасность металлогалогенных ламп
Эксплуатация всех металлогалогенных ламп (также и ламп с наружными колбами) разрешена только в специальных закрытых корпусах, что обусловлено их ультрафиолетовым излучением, способным вызвать ослепление светом и избыточным рабочим давлением. Для сокращения ультрафиолетового излучения до допустимого предельного значения необходимо использовать соответствующие фильтры.
Подключение металлогалогенных ламп
ПРА и ИЗУ для зажигания ламп
Как и любые газоразрядные лампы, металлогалогенные не могут работать при их подключении к сети "напрямую", без вспомогательных устройств для запуска. Дело в том, что в "холодном", выключенном состоянии металлогалогенные лампы представляют собой не что иное, как просто хороший изолятор, и для их зажигания требуется высоковольтный разряд, который и обеспечивают электронные или электромагнитные пускорегулирующие аппараты – ПРА (балласт).

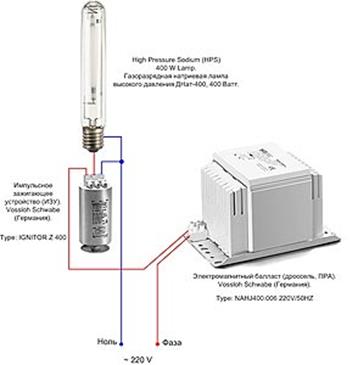

Зажигание ламп МГЛ (за исключением отдельных типов) производится при помощи ПРА (рис 3.3) и ИЗУ (рис 3.4).
Рис. 3.3
Для МГЛ используются балласты опережающего типа с пиковым трансформатором, обеспечивающим пик напряжения холостого хода для пуска лампы. Высокое напряжение перезажигания лампы вызывает необходимость иметь высокое значение емкостного сопротивления, которое в свою очередь диктует необходимость иметь повышенное индуктивное сопротивление для обеспечения требуемого полного сопротивления цепи. В добавок к этому из-за взаимосвязи между требованиями к пусковому напряжению, регулированию напряжения и форме кривой тока лампы степень насыщения магнитопровода балласта должна быть относительно низкой для того, чтобы получить необходимую форму тока лампы. Низкая степень насыщения не позволяет полностью регулировать ток лампы независимо от напряжения питающей сети, однако частичная коррекция может быть получена, поскольку мощность лампы изменяется приблизительно пропорционально напряжению сети. Это требует, чтобы ток лампы имел наименьшее изменение ( в %) по сравнению с изменением напряжения питающей сети. Редко удается обеспечить работу МГЛ с балластами от ртутных ламп соответствующей мощности – это большой недостаток.
Рис. 3.4. Импульсные зажигающие устройства (ИЗУ)
Для запуска металлогалогенных ламп наибольшее распространение получили трехпозиционные устройства поджига, которые передают импульс зажигания на лампу - импульсно-зажигающие устройства. Они создают оптимальные условия для работы лампы и очень эффективны. Основным достоинством такой системы поджига является то, что она хорошо работает при изменении напряжения сети в пределах +/- 10%. В зависимости от требований, устанавливаемых изготовителем лампы, каждый полупериод импульсно-зажигающее устройства генерируют импульсы или группы импульсов заданной длительности и амплитуды.
Для металлогалогенных ламп необходимо очень точно выдерживать заданные значения тока и напряжения, поскольку отклонения от этих параметров приводят к ухудшению цветопередачи. Для питания металлогалогенных ламп используются как электромагнитные, так и электронные пускорегулирующие аппараты.
Электронные пускорегулирующие аппараты для металлогалогенных ламп имеют существенные преимущества по сравнению с электромагнитными ПРА.
Они позволяют:
увеличить срок службы ламп до 50 %
уменьшить энергопотребление
улучшить качество освещения, избежать мерцания, сгладить перепады в электрической сети.
Расчетная часть
Произведем расчет МГЛ лампы, использующей галогенид цинка в качестве излучающей добавки.
Из галогенидов выбираем Йодид. В качестве буферного газа выбираем ртуть. Замкнутый цикл осуществляется в нейтральной среде аргона.
Используя таблицу Зайделя, рассмотрим спектры излучений данных веществ и их смеси.

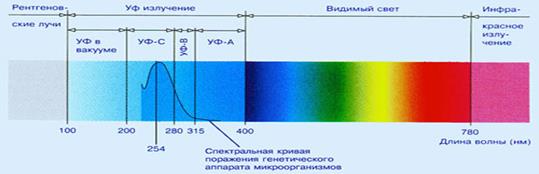

Рис. 3.5 Спектры излучения для различных длин волн

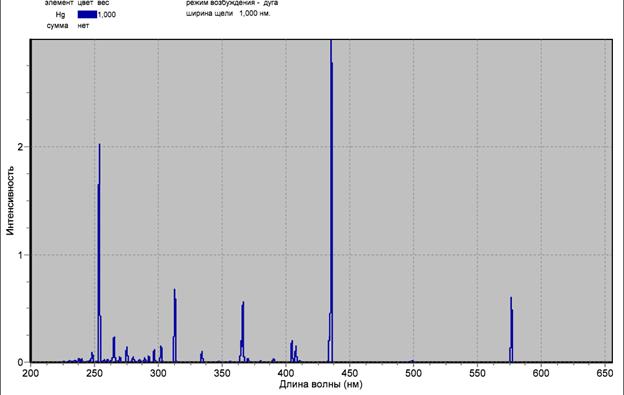

Спектр ртути:
Выделим наиболее интенсивные линии ртути:
578.2 нм – желто-оранжевый цвет (рис.3.5);
546.1 нм – зеленый цвет ;
435.8 нм – синий цвет;
404.7 нм – фиолетовый цвет;
365.0 нм – УФ-А;
253.7 нм, 184.9 нм – УФ-С;

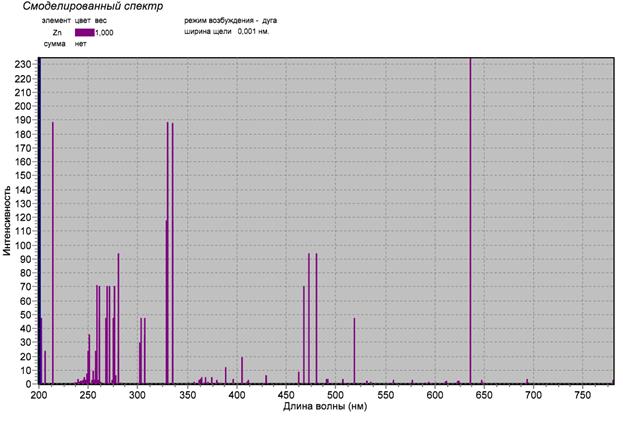

Спектр цинка:
Выделим наиболее интенсивные линии цинка:
636.24 нм- оранжевый цвет;
518.2 нм- зеленый цвет;
481.1 нм, 472.2 нм, 468 нм - голубой цвет;
334.6 нм, 330.3 нм, 328.2 нм – УФ-А;
307.6 нм, 303.6 нм , 280.1 нм – УФ-В;
277.1 нм, 275.6 нм, 268.4 нм, 260.8 нм, 258.2 нм- УФ-С;

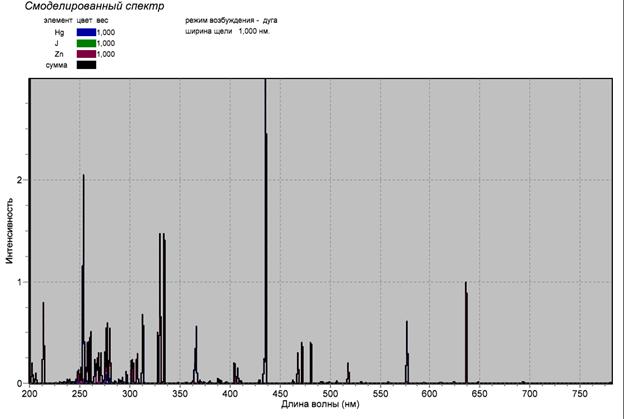

Видимая область спектра нашей лампы на основе паров йодида цинка представлена в дополнение к основным ртутным линиям еще серией интенсивных синих и красных линий цинка. Это значительно улучшает цветопередачу. Количественным дозированием иодида цинка можно в довольно широких пределах менять цветность лампы.
В ультрафиолетовой области спектра к наиболее интенсивным линиям ртути добавляется большой набор цинковых линий (Целесообразно использовать богатое ультрафиолетовое излучение лампы, преобразовав его в видимое с помощью люминофора, что позволяет существенно повысить светоотдачу лампы). Итак, делаем вывод, что излучение смеси лежит, преимущественно в УФ области (200-400 нм). Такие лампы являются весьма эффективными источниками излучения для многих поверхностных фотохимических процессов, а также для стерилизации воды, воздуха и других поверхностей.
