2.1 Требования к структуре и содержанию записки

Пояснительная записка курсовой и бакалаврской работ должна содержать в приведенной ниже последовательности следующие части:

- титульный лист;

- техническое задание на проектирование, утвержденное заведующим кафедрой (при выполнении бакалаврской работы помещается в приложение пояснительной записки);

- реферат – не более 2/3 страницы (должен содержать сведения об объеме записки, количестве таблиц, иллюстраций и использованных источников; перечень ключевых слов - 5…10 слов в именительном падеже; текст, в котором отражается объект проектирования, цель работы, методы расчета, полученные результаты и их новизна, степень внедрения, рекомендации по внедрению, эффективность, область применения, основные технико-экономические и конструктивные характеристики);

- содержание (должно включать: введение, заголовки разделов, подразделов, пунктов, заключение, список использованных источников и наименования приложений с указанием номеров страниц, с которых начинаются эти элементы пояснительной записки);

- введение (должно содержать оценку состояния отрасли и объекта проектирования, обоснование необходимости проведения работы, актуальность темы, цели и задачи работы, ожидаемые результаты);

- основная часть (должна включать основные разделы проекта в соответствии с существующими требованиями);

- заключение (должно содержать краткие выводы по результатам выполненной работы, предложения по их использованию, оценку технико-экономической эффективности внедрения);

- список использованных источников (оформляется в соответствии с ГОСТ 7.1-2003);

- приложения (вспомогательный материал: спецификации оборудования, технологические карты, описания алгоритмов и программ задач, решаемых на ЭВМ, иллюстрации вспомогательного характера, таблицы вспомогательных цифровых данных, акты о внедрении результатов выполненной работы и т.п.).

2.2 Общие требования к оформлению пояснительной записки

Пояснительная записка проекта должна выполняться на листах писчей бумаги формата А4 (297х210 мм), сшитых в тетрадь с плотной обложкой или сброшюрованных в папку. Допускается применение отдельных листов формата А3 (297х420 мм) в последующих страницах текста. Текст записки следует выполнять с применением печатающих и графических устройств вывода ЭВМ (ГОСТ 2.004) и использованием шрифта Тimes New Roman (допускается применение других аналогичных шрифтов). Рекомендуется печать текста через полтора или один межстрочный интервал. Абзацный отступ – 1,25.

Вписывать в текст отдельные слова, формулы, условные знаки рукописным способом, а также выполнять иллюстрации, следует черной пастой или тушью.

На папке пояснительной записки должна быть наклеена этикетка (60х100 мм), выполненная по приведенному ниже образцу:

АлтГТУ

БАКАЛАВРСКАЯ РАБОТА

группа ЭТМ-31

направление 23.03.03

Новикова Мария Александровна

2016 г.

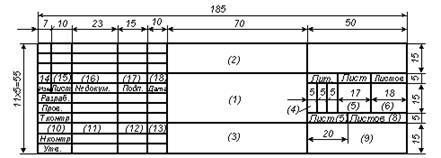

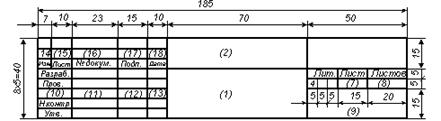

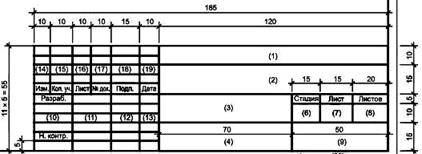

Страницы записки должны иметь рамки в соответствии с ГОСТ 2.105-95, начиная с реферата - основные надписи по ГОСТ 2.104-68 (формы 2 и 2а соответственно на втором и последующих листах).

Примеры заполнения основных надписей в пояснительной записке приведены в приложении В.

Описки и опечатки, допущенные при написании текста записки, допускается исправлять подчисткой или закрашиванием белой краской с последующим нанесением на том же месте исправленного текста. Количество исправлений на странице - не более трех.

Не допускаются повреждения листов записки, нечитаемый текст, помарки и следы не полностью удаленного текста.

Общий объем пояснительной записки ВКР рекомендуется в пределах от 60 до 90 с.

2.3 Оформление структурных элементов

Титульный лист является первым листом пояснительной записки и оформляется в соответствии с приложениями А и Б.

Переносы слов на титульном листе и в заголовках текста не допускаются. Точка в конце заголовка не ставится.

Все сведения на титульном листе, за исключением слова «УТВЕРЖДАЮ», размещают симметрично (по центру) без абзацного отступа.

2.4 Построение текста записки и нумерация

Материал основной части записки разбивают на разделы, которые нумеруют арабскими цифрами без точки и записывают с абзацного отступа. «Реферат», «Содержание», «Введение», «Заключение» и «Список использованной литературы» не нумеруют и записывают симметрично тексту. Каждый раздел следует начинать с нового листа.

Разделы записки делятся на подразделы с последовательной их нумерацией в пределах каждого раздела. Номер подраздела состоит из номеров раздела и подраздела, разделенных точкой, например, «2.4» - четвертый подраздел второго раздела. Разделы и подразделы могут состоять из пунктов. При отсутствии в записке подразделов, номер пункта состоит из номеров раздела и пункта, разделенных точкой. Если записка имеет подразделы, то нумерация пунктов производится в пределах подраздела, и номер пункта состоит из номеров раздела, подраздела и пункта, разделенных точками, например, «1.4.2» - второй пункт четвертого подраздела первого раздела. Пункты могут быть разбиты на подпункты с последовательной нумерацией в пределах каждого пункта, например, «2.3.5.1», «2.3.5.2», «2.3.5.3» и т.д.

В тексте пунктов или подпунктов могут приводиться перечисления требований, указаний, положений. В этом случае перед каждой позицией перечисления следует ставить дефис или, при необходимости ссылки в тексте на одно из перечислений, строчную букву, после которой ставится скобка, например, «а), б), в) и т.д.». Для дальнейшей детализации перечислений используют арабские цифры со скобкой, например, 1), 2), 3) и т.д.

Пример

а) __________________

б) __________________

1) _______________

2) _______________

в)__________________

Каждый пункт, подпункт и перечисление записывают с абзацного отступа.

Разделы, подразделы, а при необходимости и пункты пояснительной записки должны иметь краткие заголовки, записываемые с прописной буквы без переноса слов и без точки в конце. Если заголовок состоит из двух предложений, их разделяют точкой. Не допускается подчеркивать заголовки.

Не допускается размещение заголовков в конце листа. Необходимо, чтобы после них следовало несколько строк текста.

Нумерация страниц пояснительной записки должна быть сквозной от титульного листа до последней страницы, включая все иллюстрации, таблицы, приложения. На титульном листе, являющемся первой страницей, номер не ставится. Номера страниц указываются в основной надписи. На листах без рамки и основной надписи номер проставляется в правом верхнем углу. При нумерации листов задания на дипломное проектирование учитываются четные и нечетные стороны листов.

2.5 Размещение текста на странице

Содержание пояснительной записки - текст, таблицы, иллюстрации и т.д. - размещают на рабочем поле листа, ограниченном рамкой, с полями: слева – 20 мм, справа, сверху и снизу – 5 мм. Расстояние от боковых рамок до границ текста в начале и в конце строк - не менее 3 мм. Расстояние от границ текста до верхней и нижней рамок - не менее 10 мм.

Пояснительная записка ВКР, выполненной по научно-исследовательской тематике, оформляется в соответствии с
ГОСТ 7.32 без рамок и основных надписей. Рекомендуемые

поля на листах такой записки: слева – 30 мм, справа – не менее 10 мм, сверху – не менее 15 мм, снизу – не менее 20 мм.

Расстояние между заголовком и текстом (как последующим, так и предыдущим) должно составлять 15 мм (при выполнении записки машинописным способом - 3 интервала). Расстояние между заголовками раздела и подраздела - 8 мм (2 интервала).

2.6 Правила изложения и требования к тексту

Текст пояснительной записки должен быть кратким, четким, лаконичным, технически и литературно грамотным. Изложение ведется от третьего лица. При описании обязательных требований должны применяться слова «должен», «следует», «необходимо» и производные от них.

Текстовая страница не должна начинаться или кончаться неполной «висячей» строкой, то есть концевой или начальной строкой абзаца.

В пояснительной записке должны применяться термины, обозначения и определения, установленные соответствующими стандартами, а при их отсутствии - общепринятые в технической литературе. Не следует объяснять различные определения, например, что такое такт линии, ритм производства и т.п.

Сокращения слов в тексте не допускаются, за исключением сокращений, установленных правилами русской орфографии, а также соответствующими государственными стандартами. Все общепринятые сокращения следует оговорить при первом упоминании. Нельзя сокращать обозначения единиц физических величин, если они употребляются в тексте без цифр, а также следующие слова и словосочетания: «так как», «так что», «главным образом», «так называемый», «около», «более», «менее», «таким образом».

Интервалы значений величин в тексте должны записываться в виде: «от» и «до» или через многоточие, например, «Давление воздуха от 2 до 3 МПа».

Условные буквенные обозначения величин должны соответствовать установленным государственным стандартам. В тексте записки перед обозначением параметра дают его пояснение, например, «Временное сопротивление разрыву s_в».

Числовые значения величин с обозначением единиц физических величин и единиц счета должны записываться цифрами, а числа без обозначения единиц физических величин и единиц счета от единицы до девяти – словами. Например, «Диаметр вала - не более 50 мм», «Подтянуть девять гаек», «Купить 10 агрегатов».

Порядковые числительные должны записываться цифрами с падежными окончаниями, в основном, однобуквенными, например, «5-й пост», «2-я линия». Исключение составляют двухбуквенные наращения «го», «му», «ми», например, 2-го, 5-му, 8-ми.

Количественные числительные пишутся без падежных окончаний, например, «…на 10 станках», «…в 7 случаях». Римские цифры также записываются без падежных окончаний.

Сложные прилагательные пишутся через дефис, если их первая часть обозначается цифрой, например, 4-тактный, 2-разовый.

Единица измерения одного и того же параметра должна быть постоянной в пределах всего текста. Если же в тексте приводится ряд числовых значений, выраженных одной и той же единицей физической величины, то ее указывают после последнего числа ряда, например, 10, 15, 20, 30 %.

В тексте пояснительной записки не допускается:

- применение оборотов разговорной речи, произвольных словообразований, техницизмов, профессионализмов;

- применение для одного и того же понятия различных научно-технических терминов, близких по смыслу (синонимов), а также иностранных слов и терминов при наличии равнозначных слов и терминов в русском языке;

- сокращение слов, кроме установленных правилами русской орфографии и соответствующими государственными стандартами (ГОСТ 2.316);

- сокращение обозначений единиц физических величин, если они употребляются без цифр, за исключением единиц физических величин в головках и боковиках таблиц и в расшифровках буквенных обозначений, входящих в формулы и рисунки;

- использование, за исключением формул, таблиц и рисунков, математического знака (-) перед отрицательными значениями величин (следует писать слово «минус»);

- использование знака «Ø» для обозначения диаметра (следует писать слово «диаметр»;

- употребление математических знаков равно (=), не равно (¹), меньше (<), больше (>), меньше или равно (£), больше или равно (³), Sin, Cos, lg и др., а также знаков номер (№), процент (%) без числовых или буквенных обозначений;

- применение индексов стандартов (ГОСТ, ОСТ, РСТ, СТ ИСО, СТ МЭК, СТП) без регистрационного номера;

- удвоение знаков %, № и § при обозначении множественного числа.

В тексте записки не допускается отделять или разделять переносом:

- буквенные аббревиатуры: РФ, ЕСКД, КамАЗ-5320 и т.п.;

- сокращения типа «и т.д.», «и т.п.», «т.е.», «и др.»;

- цифры от сокращенных или полных наименований при них, например, ХХ век, 1989 г, с. 100 и т.д.;

- знаки номер (№), параграф (§), процент (%), градус (^о) от цифр, к которым они относятся, например, 120 %;

- союзы и предлоги от слов, следующих за ними;

- падежные окончания порядковых числительных, например,

5­-й, 157-ми, 20-го;

- цифры и буквы со скобкой или точкой при перечислении от следующего за ним слова, например, 1) поршень, 2) палец;

- открывающиеся скобки и кавычки от последующего слова, а закрывающиеся - от предшествующего;

Не допускается перенос слов с одной страницы на другую.

2.7 Формулы и расчеты

Расчетная формула записывается в отдельной строке с обязательным указанием источника, откуда она взята. После формулы ставится запятая. В текстовой части перед формулой приводится буквенное обозначение рассчитываемого параметра, после которого указывается его единица измерения, выделяемая запятыми.

Расшифровка символов, входящих в формулу, производится в той последовательности, в какой они приведены в формуле, с обязательным обозначением единиц измерения. Значение каждого символа следует давать с новой строки. Первая строка расшифровки должна начинаться со слова «где», записываемого с абзаца, без двоеточия после него.

После расшифровки каждого символа записывается принимаемое для расчета значение параметра со ссылкой на источник.

Пример правильной записи формулы: «Скорректированная периодичность ТО-1 автомобиля L₁ , км, определяется по формуле [7]

L₁ = L₁^Н · К₁ · К₃, (2.1)

где L₁^Н - нормативная периодичность ТО-1,

L₁^Н = 2,2 чел-ч [12];

К₁ – коэффициент, учитывающий категорию условий эксплуатации, К₁ = 0,8 [7];

К₃ – коэффициент, учитывающий природно-климатические условия, К₃ = 0,9 [7].

После расшифровки всех используемых в формуле символов и указания их числовых значений записывается расчетное выражение и окончательный результат с обозначением единицы измерения. Промежуточные расчеты не приводятся.

В соответствии с ГОСТ 8.417 не следует обозначения единиц физических величин называть размерностями.

Не допускается запись единиц величин в одной строке с формулами, выражающими зависимость между величинами или между числовыми значениями, представленными в буквенной форме.

Расчеты должны выполняться с использованием единиц системы СИ. При использовании формул из первоисточников, в которых

употребляются несистемные единицы, их конечные значения должны быть пересчитаны в системные единицы.

Формулы следует располагать по центру листа. Если формула громоздкая, перенос выражений допускается на математических знаках плюс (+), минус (-), умножить (·), разделить (:). При этом знаки повторяются в конце и начале строк.

Расстояние между строкой формулы и верхней и нижней строками текста - не менее 10 мм.

Применение в одной формуле машинописных и рукописных символов не допускается.

Все формулы нумеруются арабскими цифрами в пределах раздела. Номер формулы состоит из номера раздела и порядкового номера формулы, разделенных точкой, например, (2.1) - первая формула второго раздела. Номер указывается с правой стороны листа на уровне формулы в круглых скобках.

При ссылке в тексте на формулу указывается ее номер в скобках, например, «… в формуле (2.9) …».

2.8 Построение таблиц

Таблицы размещают после первого упоминания о них в тексте по короткой стороне листа таким образом, чтобы их можно было читать без поворота пояснительной записки или с поворотом ее по часовой стрелке. Допускается размещать таблицы вдоль длинной стороны листа. Размеры таблиц выбираются произвольно.

Таблицы расчерчиваются вертикальными и горизонтальными линиями (с боков и с низу ограничиваются). Высота строк должна быть не менее 8 мм. Диагональное деление головки не допускается.

Таблицы нумеруются последовательно арабскими цифрами в пределах раздела, например, «Таблица 2.3» – третья таблица второго раздела.

Каждая таблица должна иметь краткое название, которое следует помещать над таблицей (без абзацного отступа) через тире после ее номера, например, «Таблица 2.5 – Корректирование трудоемкостей технического обслуживания и ремонта».

Заголовки и подзаголовки граф таблицы следует писать с прописных букв. Если подзаголовки составляют одно предложение с заголовком, то они записываются со строчных букв. Заголовки указываются в единственном числе. В конце заголовков и подзаголовков знаки препинания не ставятся. Для сокращения текста заголовков и подзаголовков граф допускается заменять отдельные понятия символами, если они пояснены в тексте или приведены на иллюстрациях, например, L - длина автомобиля, t - такт линии.

Если таблица громоздкая и не вмещается в рамки формата, допускается делить ее на части, помещая одну часть под другой или рядом, при этом в каждой части таблицы повторяют ее головку или боковик. При делении таблицы допускается ее головку или боковик не повторять; в этом случае нумеруют арабскими цифрами графы (строки) первой части таблицы и повторяют нумерацию во второй части таблицы. Слово «Таблица …» и заголовок в этом случае помещаются только над первой частью, над последующими частями с правой стороны (без абзацного отступа) пишут слова «Продолжение таблицы …» и указывают ее номер.

Если таблица прерывается в конце страницы и переносится на следующий лист, то первая ее часть снизу линией не ограничивается.

Таблицы с небольшим количеством граф допускается делить на части и помещать одну часть рядом с другой на одной странице, при этом повторяют головку таблицы.

Графу «№ п/п» в таблицу не включают. Порядковые номера показателей указывают в графах перед их наименованием.

Повторяющийся в графе текст, состоящий из одного слова, допускается заменять кавычками, если строки в таблице не разделены линиями. Если слов два и более, то при первом повторении текст заменяется словами «То же», а далее - кавычками. Если повторяется лишь часть фразы, допускается заменять ее словами «То же» с добавлением дополнительных сведений.

Не допускается оставлять графы таблиц пустыми, а также ставить кавычки вместо повторяющихся цифр, марок, знаков процента и номера, математических и химических символов, обозначений нормативных документов. При отсутствии данных в соответствующих графах и строках таблицы ставят прочерки. Если все параметры, размещенные в таблице, имеют одну размерность, то сокращенное обозначение единицы измерения помещают над таблицей. При разной размерности параметров их обозначение указывают в заголовках соответствующих граф.

При размещении в таблице параметров преимущественно одной размерности и наличии ряда параметров, выраженных в других единицах физических величин, преобладающая единица размерности указывается в надписи над таблицей справа, а размерность других параметров дается в заголовках соответствующих граф. Если все данные в строке имеют одну размерность, то единицу физической величины указывают в соответствующей строке боковика таблицы.

Слова «более», «не более», «менее», «не менее», «в пределах» следует помещать рядом с наименованием соответствующего параметра (после единицы физической величины) в боковике таблицы или в заголовке графы.

Числовые значения величин в одной графе должны иметь одинаковое количество десятичных знаков. Дробные числа приводятся в виде десятичных дробей, за исключением размеров в дюймах, которые записываются по типу 1/2’’, 1/4’’.

При указании в таблицах последовательных интервалов значений величин, охватывающих все значения ряда, перед ними пишут «от», «св.» (свыше) и «до» (подразумевается, включительно), например,
св. 10 до 20. В интервалах, охватывающих не все величины ряда, между величинами предпочтительно ставить тире. Интервалы значений величин в тексте записывают словами «от» и «до», если после чисел указана единица величины, например, «… расстояние между прицепами от 1,0 до 1,5 м» или через тире, если эти числа являются безразмерными коэффициентами. Пределы размеров указывают от меньших к большим. Величины, имеющие ограниченное значение, заключают в скобки с пояснением их под таблицей.

На все таблицы, приведенные в записке, должны быть ссылки в тексте. При этом пишут слово «Таблица» и указывают ее номер, например, «… в таблице 2.5».

При невозможности построения таблиц без обращения к тексту, поясняющие данные следует давать в примечании к таблице. Если примечание одно, то его не нумеруют и после слова «Примечание», записываемого с абзацного отступа, ставят тире и записывают с прописной буквы нужный текст. Если примечаний несколько, то они нумеруются по порядку арабскими цифрами без точки и записываются каждое с прописной буквы и с абзацного отступа после слова «Примечания». Примечания помещают в конце таблицы над линией, обозначающей конец таблицы.

2.9 Оформление иллюстраций

Все иллюстрации (фотографии, чертежи, схемы) именуются рисунками, которые следует располагать сразу после ссылки на них в тексте. Рисунки располагают по короткой стороне листа таким образом, чтобы для их чтения записка была повернута по часовой стрелке.

Графики, чертежи и схемы должны быть выполнены черной ту­шью или черными чернилами. Не рекомендуется использовать в иллю­страциях цвет. Для его замены следует применять точечный фон, штриховку и т.п.

Иллюстрации нумеруются арабскими цифрами последовательно в пределах раздела. Номер иллюстрации состоит из номера раздела и порядкового номера иллюстрации, разделенных точкой, например, «Рисунок 1.4» (четвертый рисунок первого раздела). Ссылки на иллю­страции даются по типу «... в соответствии с рисунком 1.4».

Иллюстрации должны иметь наименование, а при необходимости - поясняющие надписи (подрисуночный текст). Слово «Рисунок» и его наименование помешают после поясняющих данных и располагают следующим образом: Рисунок 2.5 - Схема коробки передач.

Требования к графикам. На графики наносится тонкими ли­ниями сетка. Стрелки на осях координат не ставят. Надписи распола­гают параллельно осям координат таким образом, чтобы они не выхо­дили за пределы обозначенных координат. В тех случаях, когда число­вые величины не отмечаются на осях координат, сетка на графики не наносится, а на осях выполняются стрелки.

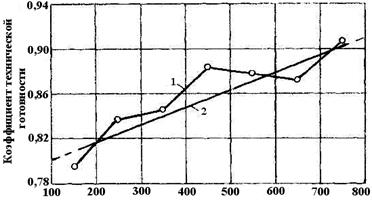

Пример оформления графика приведен на рисунке 2.1.

1- статические данные; 2 – теоретическая кривая

Рисунок 2.1 – Зависимость коэффициента технической готовности

от размера АТП

2.10 Список литературы

Возможны три варианта заглавия списка литературы, использованной студентом при выполнении проекта.

1) «Литература» - если в список включается вся изученная автором литература, независимо от того, использовалась она в работе или нет.

2) «Список использованной литературы» - если список включают только те издания, которые использовалась при выполнении проекта и на которые есть ссылки в тексте пояснительной записки.

3) «Список использованных источников и литературы» - если кроме изученной литературы в список включаются такие источники как нормативные акты, архивные документы, ресурсы удаленного доступа и т.п.

Источники следует располагать в алфавитном порядке. Каждое библиографическое описание начинается с красной строки, в конце описания ставится точка. Издания на иностранных языках располагаются после описаний литературы на русском языке. Специальные виды нормативно-технических документов (ГОСТ, ОСТ, РСТ, СТН, ТУ), патентные документы, типовые проекты, каталоги промышленного оборудования, прейскуранты на материалы и изделия помещают в конце списка в указанной последовательности.

Сведения об источниках, включенных в список, необходимо давать в соответствии с требованиями ГОСТ 7.1-2003, устанавливающего следующую схему библиографической записи на книги:

Заголовок описания (фамилия, инициалы индивидуального автора или наименование коллективного автора (научного коллектива). Основное заглавие [Общее обозначение материала]: сведения, относящиеся к заглавию / Сведения об ответственности (фамилии автора (ов); редактора; составителя; переводчика и других лиц, принимавших участие в создании книги). – Сведения об издании. – Место издания: Издательство, Дата издания. – Объем.

Фамилию автора в заголовке ставят на первое место, инициалы – на второе, отделяя их запятой. Если авторов книги два или три, в заголовке указывают фамилию только первого. При этом фамилии всех авторов (одного, двух или трех) обязательно приводят в сведениях об ответственности. Если авторов четыре и более, то заголовок в записи не применяют - такое издание описывают под заглавием Так же описываются сборники статей, энциклопедии, словари, справочники и другие книги, вышедшие без автора.

После основного заглавия (названия издания) в квадратных скобках с прописной буквы приводят общее обозначение материала (текст или электронный ресурс), например:

Анализ конструктивных схем АТС [Текст].

Автомобильные смазочные материалы [Электронный ресурс].

Сведения, относящиеся к заглавию, раскрывают и поясняют основное заглавие, а также уточняют назначение книги. Их записывают после основного заглавия со строчной буквы и отделяют двоеточием. Например, «… : учеб. пособие», «… : пер. с англ.», «… : в 3-х т».

Сведения об ответственности (отделяются от сведений, относящихся к заглавию, косой чертой) включают фамилии авторов, составителей, редакторов и других лиц, участвовавших в создании книги; наименования учреждений (организаций), от имени или при участии которых опубликована книга. Разнородные группы сведений об ответственности разделяют между собой точкой с запятой. Однородные сведения внутри группы разделяют запятой.

Если авторов книги четыре и более, то в сведениях об ответственности приводят фамилию первого автора с добавлением словосочетания «и др.» в квадратных скобках.

Область издания (отделяется дефисом от предыдущей информации) содержит сведения о переизданиях, перепечатках, сведения о специальном назначении книги. Например, «… - 2-е изд., перераб. и доп.».

Область выходных данных включает сведения о месте издания, издательстве и годе издания книги.

Место издания (город) приводится полностью. При наличии двух мест издания в описании приводят оба, разделяя их точкой с запятой. Если мест издания три и более, указывают первое с добавлением словосочетания «и др.» в квадратных скобках. При отсутствии сведений о месте издания в описании приводят слова «Б.м.» (без места).

Наименование издательства записывают без кавычек и отделяют от места издания двоеточием. Слово «Издательство» не пишется, если только оно не является неотъемлемой частью названия, например, «Барнаул : Изд-во АлтГТУ». При наличии двух издательств в описании приводят оба, разделяя их двоеточием, например, «. – Москва : Транспорт : Стройиздат». При наличии трёх и более издательств записывается только первое и сокращение «и др.» в квадратных скобках. При отсутствии сведений об издательстве в описании приводят слова «Б. и.» (без издательства).

Дата издания обозначается арабскими цифрами и отделяется запятой, слово «год» не пишется.

В области количественной характеристики указывают объем книги, сведения об иллюстрациях, графиках, чертежах, схемах, например, «. – 230 с.», «. – 320 с. : ил.»

Ниже приводятся примеры библиографического описания книг одного и нескольких авторов, сериальных изданий, нормативно-технических, технических и неопубликованных документов, статей из сериальных книг и изданий.

2.10.1 Описание однотомных изданий одного, двух, трех и более авторов:

Набоких, В.А. Испытания электрооборудования автомобилей и тракторов [Текст] : учебник [для вузов] / В.А. Набоких. – Москва : Академия, 2003. – 254 с.

Павлюк, А.С. Транспортно-эксплуатационные качества автомобильных дорог и городских улиц [Текст] : учеб. пособие / А.С. Павлюк, М.И. Семенов; Алт.гос.техн.ун-т им. И.И. Ползунова. – Барнаул: Изд-во АлтГТУ, 2005. – 120 с.

Шумик, С.В. Техническая эксплуатация автотранспортных средств. Курсовое и дипломное проектирование [Текст] : учеб. пособие/ С.В. Шумик, М.М. Болбас, Е.И. Петухов ; под ред.

С.В. Шумика. - Минск: Высш. школа, 1988. - 206 с.

Основы эргономики и дизайна автомобилей и тракторов [Текст] : учебник [по спец. «Автомобиле- и тракторостроение» / И.С. Степанов [и др.] ; под общ. ред. В.М.Шарикова]. – Москва : Асаdеmiа, 2005. – 248 с. : ил.

Все автомобили мира [Текст] : каталог легковых автомобилей, 2005. – Москва : Премьера, [2005]. – 382 с. : ил.

2.10.2 Многотомные издания ( в целом и отдельный том)

Склеивание в машиностроении [Текст] : справочник : в 2 т./под общ. ред. Г.В.Малышевой. – Москва : Наука и технологии, 2005. - 2 т.

Склеивание в машиностроении [Текст] : справочник :

в 2 т./под общ. ред. Г.В. Малышевой. – Москва : Наука и технологии, 2005. – Т.1. – 544 с.

2.10.3 Сборники

Научное творчество студентов и сотрудников факультета энергомашиностроения и автомобильного транспорта [Текст] : сборник тезисов и докладов 73-й научно-технической конференции студентов, аспирантов и профессорско-преподавательского состава технического университета / отв. редактор А.В. Панин ; Алт. гос. техн. ун-т им. И.И. Ползунова. – Барнаул: Изд-во АлтГТУ, 2015. – 86 с. : ил.

2.10.4 Официальные документы

Гражданский кодекс Российской Федерации. Части первая, вторая, третья, четвертая [Текст] : с изм. и доп. на 20.01.2015 г.– Москва : Эксмо-Пресс, 2015. – 928 с.

О техническом регулировании : федеральный закон от 27.12.2002 г. № 184-Ф3 (в ред. Федерального закона от 03.12.2012 № 236-Ф3.–[Электронный ресурс] // Официальный интернет-портал правовой информации. – Электрон. текст. дан. – [Москва], 2005-2014. – Режим доступа: http: //www. pravo.gov.ru /. Загл. с экрана.

2.10.5 Законодательные документы

Об утверждении Положения о допуске российских перевозчиков к осуществлению международных автомобильных перевозок [Текст] : постановление Правительства РФ от 16.10.2001 г. № 730 // Собрание законодательства РФ. – 2001. № 43. Ст. 4109.

2.10.6 Стандарты (отдельное издание)

ГОСТ Р 51709-2001. Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки [Текст] : – Введ. 2001-02-01.– Москва : ИПК Издательство стандартов, 2001. – 27 с.

2.10.7 Строительные нормы и правила

СНиП III-4-80. Ч.3: Правила производства и приемки работ, гл.4: Техника безопасности в строительстве [Текст]. – Москва : Стройиздат, 1993. – 84 с.

2.10.8 Патентные документы и диссертации

А.с. 1007970 СССР, МКИ³ В 25 J 15/00. Устройство для захвата неориентированных деталей типа валов [Текст] / В.С. Ваулин, В.Г. Кемайкин (СССР). - № 3360585/25-08; заявл. 23.11.81 ; опубл. в Б.И., 1986 г, № 12.

Рыбка, В.Н. Исследование и разработка принципов диагностирования автомобилей при подготовке производства текущего ремонта в автотранспортных предприятиях [Текст] : дис. … канд. техн. наук / В.Н. Рыбка. – Москва, 1982. - 206 с.

2.10.9 Составные части документов (статьи из сборника, журнала)

Сорокин, Б.Д. К вопросу о сроке службы грузовых автомобилей [Текст] / Б.Д. Сорокин, И.И. Пугачев // Вопросы развития автомобильных транспортных средств: Сб. тр. ин-та компл. трансп. проблем. - Москва, 1978. – С. 155-167.

Масуев, М.А. Методика оптимизации работы интегрированной системы ТО и ТР автомобилей в АТП [Текст] / М.А. Масуев, В.А. Зарубкин // Сб. науч. тр. / Моск. автомоб.-дор. ин-т. - 1979. - Вып. 171. - С. 64-66.

Кузнецов, Е.С. Теоретические основы технической эксплуатации автомобилей в условиях научно-технического прогресса и нового хозяйственного механизма [Текст] / Е.С.Кузнецов // Автомоб. трансп. Передовой произв. опыт и научно-техн. достижения, рекомендуемые для внедрения на автомоб. трансп. Сер. Вопросы техн. эксплуатации и ремонта автомоб.: Информ. сб./

М-во автомоб. трансп. РСФСР. ЦБНТИ, - 1989. Вып. 19. - С. 3-47.

Шмидт, А.Г. Достигнутые и допустимые уровни топливной экономичности АТС [Текст] / А.Г. Шмидт, А.А. Токарев // Автомобильная промышленность. - 1997. - № 5. - С. 3 - 6.

2.10.10 Составные части документов (главы, разделы)

Панин, А.В. Техническая эксплуатация карьерных автосамосвалов БелАЗ [Текст] : учеб. пособие/ А.В. Панин ; Алт. гос. техн. ун-т им. И.И. Ползунова. – Барнаул: Изд-во АлтГТУ, 2016. – Гл. 4. – С. 28-32.

2.10.11 Электронные ресурсы

Рау В.Г. Общее естествознание и его концепции: мультимедийный учебный комплекс /В.Г.Рау.- Электрон. Данные. – М.: Высш. школа, 2003. 1 электрон. опт. диск (СD-ROM).

2.10.12 Ресурсы удаленного доступа (Интернет)

Исследовано в России [Электронный ресурс]: многопредметный научный журнал / Моск. физико-технический институт. – Электронный журнал. – Долгопрудный: МФТИ, 1998. – Режим доступа: htpp://zhurnal.mipt.rssi./ - Загл. с экрана.

2.11 Оформление приложений

Каждое приложение должно начинаться с новой страницы с указанием наверху посередине слова «Приложение …» и его обозначения. Ниже симметрично тексту с прописной буквы записывается заголовок приложения.

Приложения обозначают заглавными буквами русского алфавита, начиная с буквы А (за исключением букв Е, З, Й, О, Ч, Ь, Ы, Ъ), например, Приложение Б. Допускается обозначение приложений буквами латинского алфавита, за исключением букв I и О.

При необходимости, текст каждого приложения может быть разделен на разделы, подразделы, пункты и подпункты, которые нумеруются в пределах каждого приложения.

Помещаемые в приложении формулы, рисунки и таблицы нумеруются арабскими цифрами в пределах каждого приложения, например, «Формула Б.1» (первая формула приложения Б), «Рисунок В.3» (третий рисунок приложения В), «Таблица Г.2» (вторая таблица приложения Г).

3 Оформление графической части работы

3.1 Форматы. ГОСТ 2.301-68

Форматы определяются размерами внешней рамки, вы­полняемой сплошной тонкой линией.

Формат А0 с размерами сторон 841×1189 мм и другие форматы, полученные путем последовательного деления его на две равные части параллельно меньшей стороне, являются основными. Стандартом ус­тановлено пять основных форматов (таблица 3.1).

Таблица 3.1 – Обозначения и размеры сторон основных форматов

Допускается применение дополнительных форматов, образуемых увеличением сторон основных форматов на величину, кратную разме­рам формата А4.

Чертеж каждого формата должен иметь рамку и основную над­пись. Рамка, ограничивающая поле чертежа, наносится на расстоянии 20 мм от левой и 5 мм от верхней, правой и нижней границ формата.

Располагать несколько чертежей на одном формате не допуска­ется.

3.2 Масштабы. ГОСТ 2.302-68

Масштабы изображений на чертежах должны выбираться из сле­дующих рядов:

Масштабы уменьшения: 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000.

Масштабы увеличения: 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1.

При проектировании генеральных планов АТП можно применять масштабы: 1:2000; 1:5000; 1:10000; 1:20000; 1:25000; 1:50000.

Масштаб в соответствующей графе основной надписи обознача­ется по типу 1:1; 1:2 и т.д., в остальных случаях - в скобках рядом с надписью, относящейся к изображению, например,

А-А (1:5).

3.3 Линии чертежа. ГОСТ 2.303-68

При выполнении графической части проектов применяются де­вять типов линий: сплошная толстая - основная, сплошная тонкая, сплошная волнистая, штриховая, штрихпунктирная тонкая, штрихпунктирная утолщенная, разомкнутая, сплошная тонкая с изломами и штрихпунктирная с двумя точками тонкая.

В зависимости от величины и сложности изображения, а также от формата чертежа толщину основной линии принимают от 0,5 до 1,4 мм. Толщина линий одного и того же наименования должна быть одинаковой для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.

3.4 Шрифты чертежные. ГОСТ 2.304-81

Стандартами установлены типы А и Б шрифта с наклоном и без наклона. Наклон букв и цифр к основанию строки - около 75°.

Размер шрифта определяется высотой прописных букв в милли­метрах. Установлены следующие размеры шрифта, мм: 1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. Наиболее употребительны размеры от 3,5 до 14 мм.

Текстовую часть чертежей, заполнение граф основной надписи, таблиц, спецификаций, ведомостей следует выполнять чертежным шрифтом 3,5 и 5 строчными буквами.

3.5 Основные надписи

Основные надписи, в которых содержатся сведения о документе, выполняются основными и сплошными тонкими линиями и распола­гаются в правом нижнем углу листа. На листах формата А4 основная надпись размещается только вдоль короткой стороны.

Для каждого вида документов должна применяться своя форма основной надписи: для конструкторских документов - формы 1, 2 и 2а по ГОСТ 2.104-68, для строительных - форма 3 по ГОСТ Р21.1101-92.

В графах основной надписи для конструкторских документов (чертежей, схем, спецификаций, пояснительных записок), формы кото­рых приведены на рисунках 3.1 – 3.3, указывают:

в графе (1) - наименование изделия в именительном падеже един­ственного числа. В наименованиях, состоящих из нескольких слов, на первом месте ставят имя существительное, например, «Венец зубча­тый». В основной надписи заглавного листа пояснительной записки (форма 2) в графе (1) указывают тему ВКР (курсовой работы);

Форма 1

Рисунок 3.1 – Основная надпись для конструкторских чертежей

Форма 2

Рисунок 3.2 – Основная надпись для заглавного листа пояснительных

записок и первых листов спецификаций

Форма2а

Рисунок 3.3 – Основная надпись для последующих листов

пояснительных записок и спецификаций

в графе (2) - обозначение (код) документа, например

ДП 23.03.03.09.100СБ;

в графе (3) - обозначение материала детали с указанием его на­значения, марки, стандарта или технических условий (заполняется только на чертежах деталей);

в графе (4) - литеру документа - условное обозначение стадии проектирования (У – учебная работа, УР - учебная реальная бакалаврская работа);

в графе (5) - массу изделия в килограммах;

в графе (6) – масштаб изображения;

в графе (7) - порядковый номер листа документа (на документах, состоящих из одного листа, графу не заполняют);

в графе (8) - общее количество листов документа (графу заполня­ют только на первом листе документа);

в графе (9) - сокращенное название университета (АлтГТУ) и фа­культета (ФЭАТ, ВЗФ, ИРДПО или ИИО) на первой строке и группы - на второй;

в графах (10), (11), (12) - соответственно характер работы, фами­лии и подписи лиц, участвовавших в разработке, проверке и утвержде­нии работы;

в графе (13) - дату подписания документа;

в графе (30) - тему курсовой (бакалаврской) работы;

Графы (14 - 18) - таблицы изменений, вводимых в документы после их утверждения (в бакалаврской работе не заполняются).

При использовании для последующих листов и схем основной надписи по форме 1 графы 1, 3, 4, 5, 6 и 9 не заполняются.

Для работ с литерой У допускается в пояснительной записке основные надписи формы 2а, начиная с третьего листа (после заглав­ного), выполнять упрощенно (без граф 2, 14, 15, 16, 17 и 18).

В графах основной надписи для строительных чертежей проекта, форма которой приведена на рисунке 3.4, указывают:

в графе (1) - обозначение документа:

в графе (2) - наименование проектируемого автотранс-портного предприятия;

в графе (3) - наименование объекта разработки (гене-ральный план, корпус производственный, зона ТО-1 и т.д.);

Форма 3

Рисунок 3.4 – Основная надпись для строительных чертежей

в графе (4) - наименование изображенных на планировкам планов и разрезов в точном соответствии с наименованиями, указанными над изображением на поле чертежа (например, «План на отметке 0.000 и разрез 11»). Спецификации и другие таблицы, а также текстовые ука­зания, относящиеся к изображениям, в графе не указывают.

в графе (6) - условное обозначение стадии проектирования (У – учебная работа, УР - учебная реальная работа);

Информация, указываемая в графах 7 - 19, аналогична инфор­мации в соответствующих графах основной надписи для конструктор­ских документов.

Примеры заполнения основных надписей для конструкторских и строительных документов приведены в приложении В.

3.6 Спецификация. ГОСТ 2.106

Спецификацию составляют на отдельных листах формата А4 на каждую сборочную единицу, комплекс и комплект. Листы специфика­ции помещают в приложение в конце пояснительной записки.

Спецификация сборочной единицы, форма которой представлена на рисунке 3.5, в общем случае состоит из разделов, заполняемых в графе «Наименование» сверху вниз в следующей последовательности «Документация», «Комплексы», «Сборочные единицы», «Детали», «Стандартные изделия», «Прочие изделия», «Материалы», «Комплек­ты», Наименование каждого раздела указывают в виде заголовка и подчеркивают тонкой линией. Ниже каждого заголовка должно быть оставлена одна свободная строка, выше - не менее одной свободной строки.

Рисунок 3.5 – Форма спецификации сборочной единицы

В раздел «Документация» входят документы, входящие в основ­ной комплект конструкторских документов специфицируемого изделия, например, «Сборочный чертеж»,. «Технические условия» и т.п.

В разделе «Комплексы», «Сборочные единицы» и «Детали» вно­сят комплексы, сборочные единицы и детали, непосредственно входя­щие в специфицируемое изделие.

В раздел «Стандартные изделия» записывают наименование и обозначение изделий, примененных по государственным и отраслевым стандартам. В пределах каждой категории стандар­тов запись производится по группам изделий, объединенных по их функциональному назначению, например, подшипники, крепежные детали и т.п.

В разделе «Прочие изделия» указывают наименование и условное обозначение изделий, примененных по техническим условиям, катало­гам, прейскурантам и т.п.

В разделе «Материалы» указывают обозначение материалов, ус­тановленные в стандартах и технические условия на эти материалы.

В графе «Обозначение» указывают: в разделе «Документация» -принятое обозначение записываемых документов; в разделах «Стан­дартные изделия», «Прочие изделия» и «Материалы» графу не запол­няют.

В графе «Примечание» указывают дополнительные сведения о записанных в спецификацию изделиях, материалах, документах.

Пример оформления спецификации изделия приведен в приложе- нии Г.

3.7 Оформление чертежей деталей и сборочных чертежей

При выполнении чертежей конструкторской части проекта следу­ет руководствоваться действующими в стране стандартами ЕСКД. Изображения (виды, разрезы, сечения) должны быть выполнены в соответствии с требованиями ГОСТ 2.305-68. При нанесении размеров и предельных откло­нений следует руководствоваться ГОСТ 2.307-68, при указании допус­ков форм и расположения поверхностей - ГОСТ 2.308-79, при обозна­чении допусков и посадок - ГОСТ 25346-89 и ГОСТ 25347-82. Графи­ческие обозначения материалов и правила их нанесения на чертежах регламентированы ГОСТ 2.306-68, обозначение шероховатости по­верхностей - ГОСТ 25142-82, условные изображения и обозначения швов сварных соединений - ГОСТ 2.312-72, обозначение покрытий, термической и других видов обработки - ГОСТ 2.310-68.

Рабочий чертеж детали, помимо графического изображения, пол­ностью раскрывающего его форму, должен иметь:

а) необходимые для изготовления размеры с предельными откло­нениями;

б) обозначение шероховатости поверхностей;

в) данные о материале детали.

При необходимости на рабочих чертежах могут быть помещены технические требования к изделию, его техническая характеристика и указаны предельные отклонения формы и расположения поверхностей. Надписи, относящиеся непосредственно к изображению, могут содер­жать не более двух строк, располагаемых над полкой линии-выноски и под ней.

Текстовую часть (технические требования, техническую характе­ристику) на поле чертежа располагают над основной надписью: между ней и основной надписью не допускается помещать изображения, таб­лицы.

Содержание текста и надписей должно быть кратким и точным. Не допускаются сокращения слов в тексте, за исключением сокраще­ний, установленных ГОСТ 2.316-68.

На листах формата более А4 допускается размещение текста в две и более колонки. Ширина колонки должна быть не более 185 мм.

На чертеже изделия, для которого стандартом установлена табли­ца параметров, например, зубчатого колеса, червяка и т.п., ее помеща­ют по правилам, установленным соответствующим стандартом. Все другие таблицы размещают на свободном месте поля чертежа, справа или ниже изображения, и выполняют по ГОСТ 2.105-95.

В таблицах и других документах, имеющих строки, например, в спецификации к чертежу, все записи производят на каждой строке в один ряд.

При выполнении чертежа на двух и более листах текстовую часть помещают только на первом листе, независимо от того, на каких лис­тах находится изображение, к которому относится указание, приведен­ное в тексте.

Технические требования к изделию записывают, группируя вме­сте однородные и близкие по своему характеру требования, по возмож­ности в следующей последовательности:

а) требования, предъявляемые к материалу, заготовке, термиче­ской обработке и к свойствам материала готовой детали;

б) размеры, предельные отклонения размеров, форм и располо­жения поверхностей, массы и т.п.;

в) требования к качеству поверхностей, указания об их отделке, покрыти;

г) зазоры, расположение отдельных элементов конструкции;

д) требования, предъявляемые к настройке и регулированию из­делия;

е) другие требования к качеству изделий, например, бесшумность, самоторможение и т.п.;

ж) условия и методы испытаний;

з) прочие требования (маркировка, особые условия эксплуатации и т.п.).

Пункты технических требований должны иметь сквозную нуме­рацию. Каждый пункт записывается с новой строки. Заголовок «Технические требования» не пишут. Если необходимо указать техни­ческую характеристику изделия, то ее помещают отдельно от техниче­ских

требований, с самостоятельной нумерацией пунктов на свободном поле чертежа под заголовком «Техническая характеристика». При этом над техническими требованиями помещают заголовок «Технические требования». Оба заголовка не подчеркивают.

Изделия, при изготовлении которых предусматривается припуск на последующую обработку отдельных элементов в процессе сборки, допускается на рабочем чертеже изображать с теми размерами, обо­значениями шероховатости поверхности и другими данными, которым они должны соответствовать после окончательной обработки. Такие размеры и обозначения шероховатости заключают в круглые скобки, а в технических требованиях делают запись типа: «Размеры и шерохова­тость поверхности в скобках - после сборки».

Размеры деталей с предельными отклонениями элементов, обра­батываемых совместно, заключают в квадратные скобки и в техниче­ских требованиях помещают указание: «Обработку по размерам в квадратных скобках производить совместно с ...».

Обозначение материала детали должно содержать наименование материала, марку и номер стандарта или технических условий, напри­мер: сталь 45 ГОСТ 1050-94 или Ст.З ГОСТ 380-94.

Сборочный чертеж должен содержать:

а) изображение сборочной единицы, дающее представление о расположении и взаимной связи всех составных частей, соединяемых по данному чертежу и обеспечивающих возможность осуществления сборки и контроля сборочной единицы. Допускается на сборочном чер­теже помещать схемы, поясняющие устройство и работу сборочной единицы, если их не оформляют как самостоятельные документы;

б) габаритные, установочные, присоединительные и необходимые справочные размеры, например, размеры, определяющие предельные положения отдельных элементов конструкции: ход штока тормозной пневмокамеры, ход клапана и т.п.;

в) размеры и предельные отклонения и требования (технические требования), которые должны быть выполнены или проконтролирова­ны по данному сборочному чертежу. На сборочных чертежах изделий индивидуального и опытного производства допускается указывать раз­меры деталей и предельные отклонения, определяющие характер со­пряжения;

г) указания о характере сопряжения и методах его осуществления, если точность сопряжения обеспечивается не заданными отклонениями размеров, а подбором, пригонкой и т.п.. а также указания о способе соединения неразъемных соединений (сварных, паяных и др.);

д) указания об обработке деталей в процессе сборки или после нее, если такая обработка необходима. При этом должны быть указаны соответствующие размеры с предельными отклонениями, а на обраба­тываемых поверхностях - обозначение шероховатости;

е) основные характеристики изделия;

ж) номера позиций составных частей, входящих в изделие.

При необходимости на чертеже могут быть приведены поясняю­щие надписи, технические требования и таблицы. Допускается на сбо­рочном чертеже изделия помещать изображения пограничных (сосед­них) изделий («обстановку») и размеры, определяющие их взаимное рас­положение

Предметы «обстановки» в спецификацию не включают: они вы­полняются сплошными тонкими линиями с дополнительно приводи­мыми необходимыми данными для определения места установки, ме­тода крепления и присоединения изделия. При необходимости указы­вают наименование или обозначение предметов, составляющих «об­становку» на полке линии выноски.

На поле сборочного чертежа допускается помещать отдельные изображения нескольких деталей, на которые не выпускается рабочих чертежей, при условии сохранения ясности сборочного чертежа. Над изображением детали помещают надпись, содержащую номер позиции и масштаб изображения, если он отличается от масштаба, указанного в основной надписи чертежа.

Допускается на сборочном чертеже неразъемного соединения (сварного, паяного, клееного, клепаного и т.д.) индивидуального про­изводства проставлять все размеры, необходимые для изготовления деталей, входящих в это соединение. В этом случае рабочие чертежи деталей, входящие в состав такого изделия, не выпускают, а все необ­ходимые данные для их изготовления и контроля помещают на сбо­рочном чертеже и в спецификации.

Плоскогранные детали (гайки, головки болтов и т.п.) на главном виде показывают с максимальным количеством граней. Изделия, рас­положенные за винтовой пружиной, изображенной лишь сечениями витков, изображают до зоны, условно закрывающей эти изделия и определяемой осевыми линиями сечения витков. Сварное, паяное, клееное и т.п. изделие из однородного материала в сборе с другими изделиями в разрезах и сечениях штрихуют как монолитное тело (в одну сторону), изображая границы между деталями такого изделия сплошными линиями.

На сборочных чертежах допускается не показывать:

а) фаски, скругления, проточки, углубления, выступы, накатки, насечки и другие мелкие элементы деталей, на которые выполнены рабочие чертежи;

б) зазоры между стержнем и отверстием.

На сборочном чертеже все остальные части сборочной единицы нумеруют в соответствии с номерами позиций, указанных в специфи­кации этой сборочной единицы.

Номера позиций указывают на полках линий-выносок, проводи­мых от изображений составных частей. Одним концом линия-выноска должна заходить на изображение указываемой составной части изде­лия и заканчиваться точкой. Когда изображение указываемой части представляет узкую площадку, допускается линию-выноску заканчи­вать стрелкой к ее контуру.

Номера позиций указывают на тех изображениях, на которых со­ответствующие составные части проецируются как видимые и, как правило, на основных видах и заменяющих их разрезах. Номера пози­ций располагают параллельно основной надписи чертежа вне контура изображения и группируют их в колонку или строчку по возможности на одной линии. Как правило, номера позиций наносятся на чертеже один раз. Допускается повторно указывать номера позиций одинако­вых составных частей. В этом случае повторяющиеся номера позиций не выделяют двойной полкой.

Линии-выноски не должны пересекаться между собой, не должны быть параллельны линиям штриховки, по возможности, не должны пересекать изображения других частей, а также размерных линий чертежа.

Разрешается применять линии-выноски с одним изломом. Полки линий-выносок наносятся сплошной тонкой линией. Допускается де­лать общую линию-выноску с вертикальным расположением номеров позиций:

а) для группы крепежных деталей, относящихся к одному и тому же месту крепления;

б) для группы деталей с отчетливо выраженной взаимосвязью,

исключающей различное понимание, и когда на чертеже невозможно подвести линию-выноску к каждой составной части. В таких случаях линия-выноска заканчивается стрелкой и упирается в линию внешнего контура детали.

3.8 Оформление чертежей генерального плана АТП

При разработке схемы генерального плана автотранспортного предприятия следует руководствоваться требованиями СНиП 11-89-80 «Генеральные планы промышленных предприятий».

Оформление чертежей генплана должно соответствовать стандар­там СПДС, а в части условного изображения и обозначения - требова­ниям ГОСТ 21.106-93, ГОСТ 21.104-93. Условные графические обо­значения элементов на чертежах генерального плана и технологиче­ских планировках приведены в приложении Д.

При компоновке чертежа генплана длинную сторону территории располагают вдоль длинной стороны листа, север территории - в верх­ней части листа. Ориентацию указывают в левом верхнем углу листа стрелкой с буквой «С» у острия. Там же располагают диаграмму, пока­зывающую направление и повторяемость расположения ветров в дан­ной местности в течении года («розу ветров»). Направление ветров и процент повторяемости их определяется вектором, направленным к центру «розы ветров». Масштаб изображения указывается в верхней части чертежа (над генпланом).

На генеральном плане изображаются существующие, реконструи­руемые, проектируемые и подлежащие сносу здания, сооружения, ин­женерные сети, автомобильные проезды, тротуары для пешеходного движения, площадки для отдыха, технологические замощенные пло­щадки, объекты озеленения и благоустройства. Стрелками указывают­ся пути движения автомобилей по территории предприятия. Должны быть показаны: привязка проектируемого (реконструируемого) произ­водственного корпуса к красной линии или к базисной линии, размеры проездов, дорог, разрывов между зданиями, основные координацион­ные оси по углам зданий.

Для размещаемых на схеме генплана зданий показывают: проемы ворот и их оси, проемы дверей, отмостку вокруг контура здания, этаж­ность (точками по числу этажей), номер по экспликации (в нижнем правом углу контура здания).

На листе генерального плана помешают экспликацию зданий и сооружений, таблицу показателей и использованные условные обозначения по ГОСТ 21.104-93. Формы экспликации и таблицы показателей приведе­ны на рисунках 3. 6 и 3.7.

Рисунок 3.6 – Форма экспликации объектов генплана

Рисунок 3.7 – Форма таблицы показателей генплана

Экспликация и показатели генплана располагаются над основной надписью с учетом резервного ноля не менее 50 мм. Как исключение, допускается их размещение слева от основной надписи.

Генеральный план выполняется в масштабе 1:1000, 1:500, 1:200 в зависимости от размеров участка и удобства размещения его на листе.

3.9 Оформление планов зданий и технических планировок

Производственные здания автотранспортных предприятий долж­ны проектироваться в соответствии с требованиями СНиП 2.09.02-85 «Производственные здания».

План здания (этажа) - это горизонтальный разрез его мнимой се­кущей плоскостью на уровне оконных проемов или 1/3 высоты изо­бражаемого здания (этажа).

Согласно ГОСТ Р21. 1501-92. на плане необходимо наносить:

1) координационные оси здания;

2) размеры, определяющие расстояния между координационными
осями и проемами, толщину стенок и перегородок, другие необходи­мые размеры, отметки участков, расположенных на разных уровнях;

3) линии разрезов. Контуры стен, перегородок и колонн, попав­ших в секущую плоскость, а также оборудование изображают сплош­ной основной линией, а окон - сплошной тонкой линией. При вычерчи­вании окон, дверей, ворот и других элементов производственных зданий применяются условные обозначения, регламентируемые ГОСТ Р21.1501-92;

4) наименование технологических зон и участков, их площади, категории по взрывопожарной и пожарной опасности.

Площади проставляют в нижнем правом углу помещения и под­черкивают. Категории зон и участков проставляют под их наименова­нием в прямоугольнике размером 5x8 (h) мм

Допускается наименование подразделений производственного здания, их площади и категории приводить в экспликации по форме 2, устанавливаемой ГОСТ Р21.1501-92 . Форма такой экспликации при­ведена на рисунке 3.8. В этом случае на планах вместо наименования помещений проставляют их номера.

При выполнении чертежей планов зданий, размерные линии на их пересечении с выносными линиями, линиями контура или осевыми линиями ограничивают засечками в виде толстых основных линий 2...4 мм, проводимых с наклоном вправо под углом 45° к размерной линии. При этом размерные линии должны выступать за крайние вы­носные линии на 1... 3 мм.

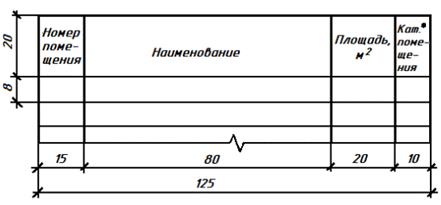

Рисунок 3.8 – Форма экспликации помещений производственного

здания автотранспортного предприятия

Координационные оси производственного здания наносят на пла­не тонкими штрихпунктирными линиями с длинными штрихами, обо­значают арабскими цифрами и прописными буквами русского алфави­та (за исключением букв: Ё, З, И, О, Х, Ц, Ч, Щ, Ъ, Ы, Ь) в кружках диамет­ром 6 ... 12 мм. При этом пропуски в цифровых и буквенных (кроме указанных) обозначениях координационных осей не допускаются. По стороне здания с большим количеством осей, координационные оси обозначают цифрами. Последовательность цифровых и буквенных обо­значений принимают по плану слева направо и снизу вверх.

Размер шрифта для обозначения координационных осей должен быть на один-два номера больше, чем размер шрифта, принятого для размерных чисел.

В зданиях с полным каркасом (нагрузка от балок и перекрытий передается на колонны) следует использовать «нулевую» привязку продольных осей, при которой координационная ось идет по внутренней грани наружной продольной стены. Такая же привязка используется для кирпичных зданий с пилястрами (выступающими во внутрь столбами). В зданиях без пилястр привязка буквенных осей смещена внутрь стены на 200 мм.

Для цифровых осей используется центральная привязка (оси про­ходят через центры колонн), за исключением крайних колонн (пи­лястр), где используется нулевая привязка.

На планах зданий схематично изображают применяемое подъемно-осмотровое и транспортное оборудование: осмотровые канавы, подъемники, конвейеры и др. Стрелками указываются пути движения автомобилей в соответствии с последовательностью технологического процесса ТО и ремонта.

Помимо основных строительных размеров, на плане здания наносят размеры осмотровых канав, расстояние между их осями, ширину проездов и др. Размеры проставляют в миллиметрах.

Посты ТО и ремонта, автомобиле-места хранения и ожидания наносятся на плане пунктиром по габаритному очертанию автомобилей с соблюдением нормативных разрывов.

Кроме плана в масштабе 1:50 или 1:100, следует выполнить раз­рез здания по месту, выявляющему основные строительные решения перекрытия. Направление взгляда для разреза по плану здания прини­мают, как правило, снизу вверх и справа налево.

Линии контуров элементов конструкций в разрезе изображают сплошной толстой основной линией, видимые линии контуров, не по­падающие в секущую плоскость, - сплошной тонкой линией. Окна, две­ри, ворота в стенах, а также фахверковые колонны, расположенные в глубине помещения, видимые за плоскостью разреза, как правило, не показываются, чтобы не ухудшать наглядность чертежа-разреза.

На чертежах разрезов наносятся:

1) координационные оси здания, проходящие в характерных мес­тах разреза (крайние, несущих конструкций, в местах перепада высот), с размерами, определяющими расстояние межу ними и общее расстоя­ние между осями;

2) отметки, характеризующие расположение элементов несущих и ограждающих конструкций по высоте;

3) размеры и привязки по высоте проемов, отверстий, ниш и гнезд в стенах и перегородках, изображенных в разрезах.

Отметки уровней (высоты, глубины) элементов конструкций и оборудования от уровня отсчета (условной «нулевой» отметки) обозна­чают условным знаком (в виде стрелки с углом 90^о и высотой острия от 2 до 4мм) и указывают в метрах с тремя десятичными знаками, отде­ленными от целого числа запятой.

За нулевую отметку (0.000) принимается уровень чистого пола цеха (первого этажа многоэтажного здания). Отметки выше нулевой указывают со знаком «+», ниже нулевой − со знаком «-».

Отметки помещают на высотных линиях или линиях контура. Отметки внутренних элементов здания в разрезе показывают внутри контура разреза. Отметками снаружи показываются: планировочная отметка земли, отметка верха наружных стен, а между ними наносятся размеры окон и простенков на соответствующей размерной линии.

Отметки на планах зданий для указания отдельных его частей, находящихся выше или ниже уровня чистого пола, указывают в прямо­угольнике.

Сечения слоистых конструкций полов, перекрытий, покрытий расшифровываются наименованием и размерами составляющих час­тей.

Разрезы здания обозначают арабскими цифрами (допускается использовать для обозначения прописные буквы русского алфавита).

Все изображения, показанные на листе, должны иметь заголовки, которые располагаются над соответствующим изображением. В назва­ниях планов зданий указывают отметку чистого пола этажа, номер эта­жа или обозначение секущей плоскости, например, «План на отм. 0.000». «План 2 этажа». «План 3-3».

Допускается в названиях планов указывать назначение помеще­ний этажа, например, «План производственной зоны». В названиях разрезов указывают обозначение соответствующей секущей плоскости, например, «Разрез 2-2».

Масштаб чертежа указывают под названием плана здания или разреза, например:

План на отм. 0.000

М 1:100

Технологическая планировка производственной зоны, цеха, уча­стка представляет собой совмещение плана расстановки оборудования с планом здания (помещения). В зависимости от размеров подразделе­ния планировку выполняют в масштабе 1:50, 1:75, 1:100.

На планировке показывают габаритные размеры помещения, ко­ординационные оси, основные строительные размеры (ширину окон, дверей, толщину стен и перегородок и т.д.). По габаритным размерам указывают посты обслуживания и ремонта, оборудование и оснастку (канавы, подъемники, верстаки, стенды и пр.), а также проставляют основные технологические размеры (размеры осмотровых канав, рас­стояние между их осями, привязку стационарного оборудования, уста­навливаемого на фундаменте, к конструктивным элементам здания).

Размеры оборудования на чертеже не проставляют, а указывают в спецификации оборудования, размещаемой на листе над основной над­писью. Форма спецификации оборудования производственного участка приведена на рисунке 3.9.

Потребители энергии, а также бытовое, противопожарное и другое оборудование (кроме технологического и подъемно-транспортного), на которое утверждены условные графические обозна­чения в спецификацию оборудования не вносят и расшифровку этих обозначений на листе можно не делать.

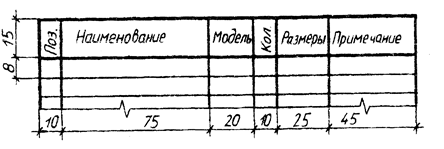

Рисунок 3.9 – Форма спецификации оборудования участка

Наличие подвальных помещений на листе технологической пла­нировки отмечают условным графическим обозначением, приведен­ным в приложении Д. При необходимости представления технологиче­ской планировки подвального помещения, например, склада масел, ее изображают отдельно на свободном поле того же формата чертежа и снабжают надписью типа: «Планировка склада масел» или выполняют на отдельном листе.

Приложение А
