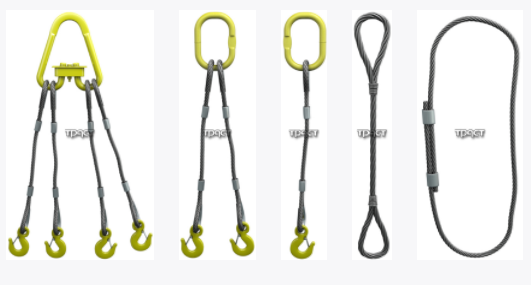

Канатные стальные чалки (тросовые)
Чалки - это разновидность строп и самое распространенное грузоподъемное оборудование в России. Обычно чалками называют канатные стропы.

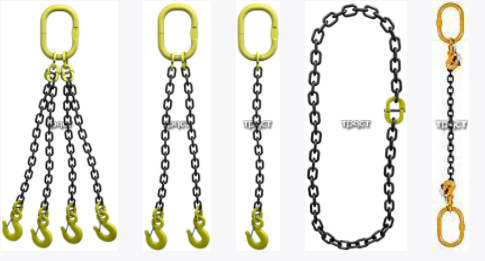

Цепные чалки.
Чалки цепные представляют собой одну или несколько стальных цепей закрепленных между собой и предназначены для поднятия и перемещения грузов. Это одни из самых прочных видов чалок.

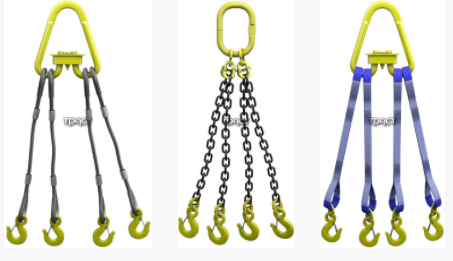

Чалки Пауки.
Наиболее распространенные благодаря своим техническим и эксплуатационным свойствам чалки – «пауки». Они представляют собой конструкции из четырех ветвей (тросов или цепей).

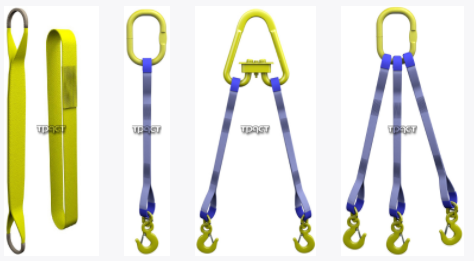

Текстильные чалки (мягкие)
Текстильные чалки в зависимости от применения бывают различных форм: ветвевые и петлевые (кольцевые). Они легки и практичны в использовании и незаменимы там, где нужно транспортировать хрупкий груз.
3)Кран-укосина
1.Назначение:
Кран-укосина предназначен для выгрузки (загрузки) из
кузова-фургона выпрямителя сварочного ВД-252 и другого тяжелого оборудования массой до 200 кг.
2. Техническая характеристика:
| Наименование параметров | Значения параметров |
| Грузоподъемность, кг | 200 |
| Механизм подъема | Таль цепная мод. 5.142 |
| Высота подъема крюка тали цепной oт уровня пола кузова-фургона, мм | 1095 |
| Вылет крюка тали цепной, мм: - наименьший - наибольший | 387 529 |
| Привод | Механический, ручной |
| Угол поворота стрелы, град | 180 |
| Место управления при работе | С пола кузова-фургона |
| Масса крана-укосины, кг | 30,6 |
3. Устройство
1 – стойка; 2 – уголок; 3 – сектор; 4 – фиксатор;
5 – таль цепная модели 5.142; 6 – цепь; 7 – опора.
4. Принцип работы:
Стойка крана-укосины вращается в опоре, закрепленной к полу кузова-
фургона, и во втулке уголка, закрепленной к крыше и задней панели.
Для фиксации крана-укосины в транспортном и рабочем положениях
стойка вверху имеет фиксатор. Горизонтальная балка крана-укосины установлена так, чтобы при повороте она могла выходить через дверь задней панели кузова-фургона.
На горизонтальной балке установлена таль цепная модели 5.142, которая перемещается на балке.
Подъем (опускание) груза производится талью цепной вручную с использованием компоновки из комплекта захватов для агрегатов.
Выгрузку оборудования производить в следующем порядке:
- открыть дверь кузова-фургона и освободить фиксатор;
- подернуть горизонтальную балку в плоскость груза;
- переместить таль цепную в положение «над грузом»;
- оттягивая цепь, опустить крюк на необходимую высоту;
- установить на крюк чалочное приспособление и зачалить груз;
- поднять груз над полом и зафиксировать на необходимой высоте;
- поворотом горизонтальной балки переместить груз через проем двери;
- опустить груз.
Загрузка оборудования производится в обратном порядке.
