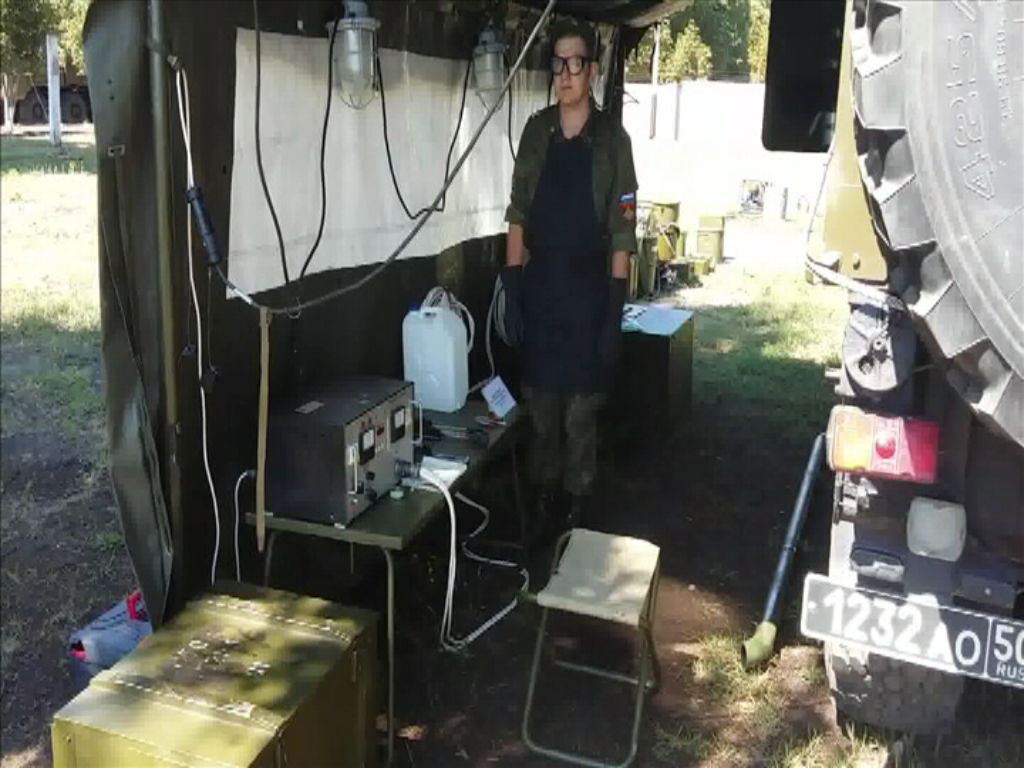

Рабочее место №8: «Обслуживание и заряд АКБ»

Дата: 2025-05-25; Просмотры: 3

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

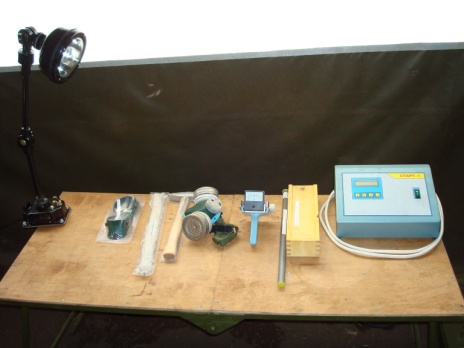

Основное оборудование:

- Устройство зарядно-разрядное ЗР-4,0-50А-60В

- Стол выносной

- Комплект аккумуляторщика

- Нагрузочно-разгрузочная вилка

- Ампервольтомметр ЭК2346

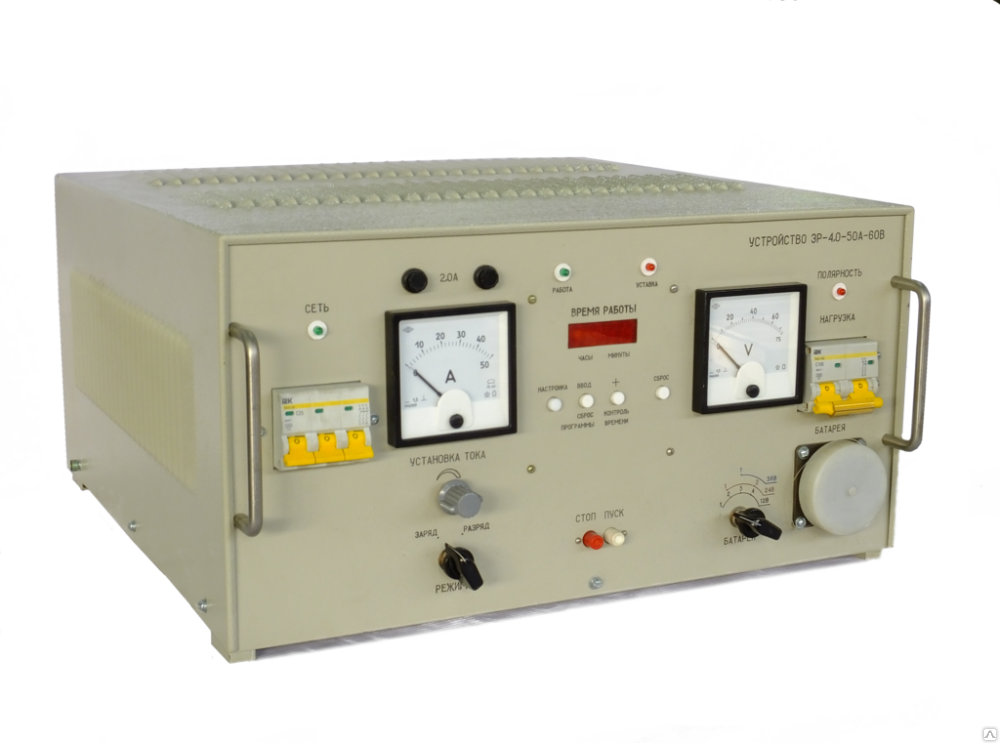

1) Устройство зарядно-разрядное ЗР-4,0-50А-60В

1.Назначение:

Предназначено для заряда и разряда кислотных и щелочных аккумуляторных батарей. Устройство обеспечивает заряд аккумуляторов буферной группы и обслуживаемой техники.

2. Техническая характеристика:

1. Питающая сеть – трехфазный переменный ток напряжением 220 В, частотой 50 Гц

2. Потребляемая мощность должна быть не более………………………..………………5 кВА.

3. Габаритные размеры (L×B×H) не более……………………...486×480×246 мм.

4. Масса не более……………………………………………………………….62 кг.

5. Диапазон регулирования стабилизированного зарядно-разрядного тока….. от 1,0 до 50 А.

6. Максимальное количество одновременно заряжаемых (разряжаемых) аккумуляторных батарей:

– последовательно соединенных 12 вольтовых батарей……………………..1, 2, 3, 4 шт.;

– последовательно соединенных 24 вольтовых батарей…………………………...1, 2 шт.;

– 36 вольтовых батарей…………………………………………………………………1 шт.;

– параллельно соединенных однотипных батарей:

а) для емкостей 44-55 Ач………………………………………………………....9 шт.;

б) для емкостей 60-65 Ач…………………………………………………………7 шт.;

в) для емкостей 75-90 Ач…………………………………………………………5 шт.;

г) для емкостей 130-190 Ач……………………………………………………….2 шт.;

7. Максимальное количество заряжаемых (разряжаемых) однотипных 12 вольтовых батарей:

а) для емкостей 44-55 Ач…………………………………………………………........36 шт.;

б) для емкостей 60-65 Ач……………………………………………………………....28 шт.;

в) для емкостей 75-90 Ач………………………………………………………………20 шт.;

г) для емкостей 130-190 Ач……………………………………………………………..8 шт.;

8. Максимальное количество заряжаемых (разряжаемых) однотипных 24 вольтовых батарей:

а) для емкости 50-85 Ач……………………………………………………………......10 шт.,

9. Максимальное выходное зарядное напряжение должно быть не менее………….60 В.

10. Значения уставок напряжения при заряде……………………14,4;_28,8;_43,2; _57,6 В.

11. Значения уставок напряжений при разряде………………………... 10,5; 21; 31,5; 42 В.

3. Устройство

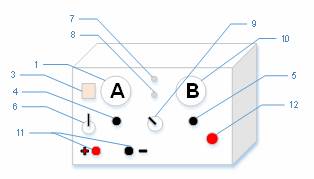

Внешний вид устройства показан на рис. 1

- При включении выключателя (3) загорается индикатор, что свидетельствует о подключении устройства к сети.

- При переключении тумблера (6) происходит выбор необходимого выходного напряжения 12 или 24В (путем отключения и добавления обмоток трансформатора)

- Переключатель (9) переключает режимы работы «Заряд», «Разряд», «Проверка»

- Амперметр (1) показывает силу зарядного или разрядного тока, в зависимости от режима работы устройства

- Вольтметр (10) показывает напряжение на аккумуляторной батареи во всех режимах работы.

- Резистор (4) регулирует величину зарядного тока в режиме «Заряд»

-Резистор (5) регулирует величину разрядного тока в режиме «Разряд»

- Кнопка (12) служит для подачи нагрузки и проверки АКБ в режиме «Проверка»

- Светодиод (7) индицирует работу устройства в режиме «Заряд» (зеленый-устройство готово к работе или работает), (красный-аккумулятор еще не подключен или сработала система защиты)

- Светодиод (8) индицирует работу устройства в режиме «Разряд» (зеленый-устройство готово к работе или работает), (красный-аккумулятор еще не подключен или сработала система защиты)

- Клеммы (11) служат для подключения аккумуляторной батареи

4. Принцип работы:

1. подключите устройство к сети

2. переключателем 6 установите количество подключенных батарей.

3. включите выключатель сети 3, при этом должен "загореться". он и светодиод 7(8)* «Стоп». При этом выходное напряжение на выходных контактах будет отсутствовать до подключения к ним АКБ.

4. подсоедините аккумуляторную батарею к клеммам "+" и "-", соблюдая полярность (красный зажим «+», черный зажим «-»). Если подключение проведено правильно в АКБ отсутствует КЗ загорится светодиод 7(8)* «Заряд» после чего начинается подача зарядного тока на АКБ.

5. плавным поворотом резистора 4(5)* по часовой стрелке наблюдайте за показаниями амперметра. При этом зарядный ток аккумуляторных батарей должен плавно возрастать. В случае превышения допустимого зарядного тока сработает модуль защиты и загорится светодиод 7(8)* «Стоп» подача зарядного тока прекратится.

6. выключите устройство в следующей последовательности :

- поверните резистор 4(5)* против часовой стрелки до упора.

- переведите выключатель 3 в положение "выключено", светодиод должен погаснуть

- отключите аккумуляторные батареи

7. Проверка режима разряда осуществляется аналогично только переключатель режима 9 долженстоять в положении разряд.

8. Проверка аккумулятора под нагрузкой: переключить переключатель 9 в режим проверка

Подключить один аккумулятор соблюдая полярность к клемма при этом вольтметр 10 покажет напряжение на аккумуляторе без нагрузки, нажав кнопку 12 и удерживая её в течении 5 секунд наблюдать за падением напряжения на аккумуляторе под нагрузкой.

При срабатывании системы защиты на любом из режимов необходимо выключить выключатель сети 3, отключить аккумулятор, подождать 3-5 секунд и опять возобновить работу с пункта 1.

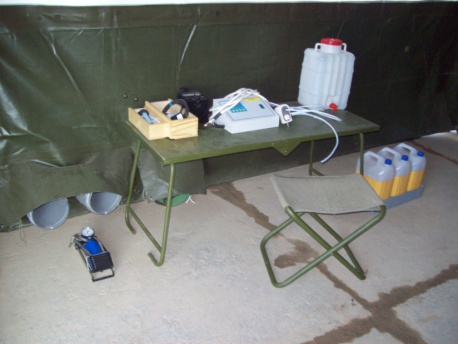

2) Стол выносной

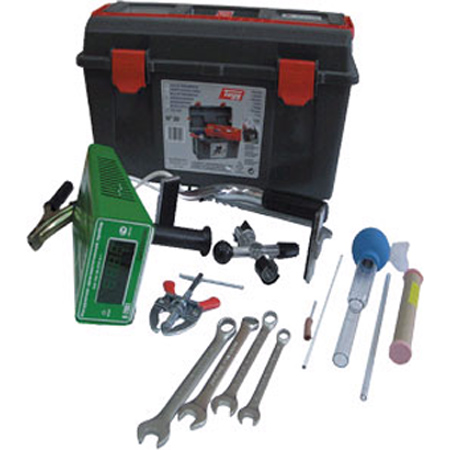

3) Комплект аккумуляторщика

Предназначен для обслуживания стартерных аккумуляторных батарей с электрической ёмкостью от 45 до 190 А/ч с плотностью электролита от 1,18 до 1,32 г/см и номинальным напряжением 12 В.

Описание

Ареометр для измерения плотности электролита

Специальная стеклянная трубка для измерения уровня электролита

Съемник клемм

Приспособление для зачистки клемм

Резиновые кислотоустойчивые перчатки

Кислотоустойчивый фартук

Защитные очки

Респиратор

Канистра 10 л (для дистиллированной воды)

Прочие приспособления, инструмент и материалы, используемые при заряде (разряде) и ремонте аккумуляторных батарей.

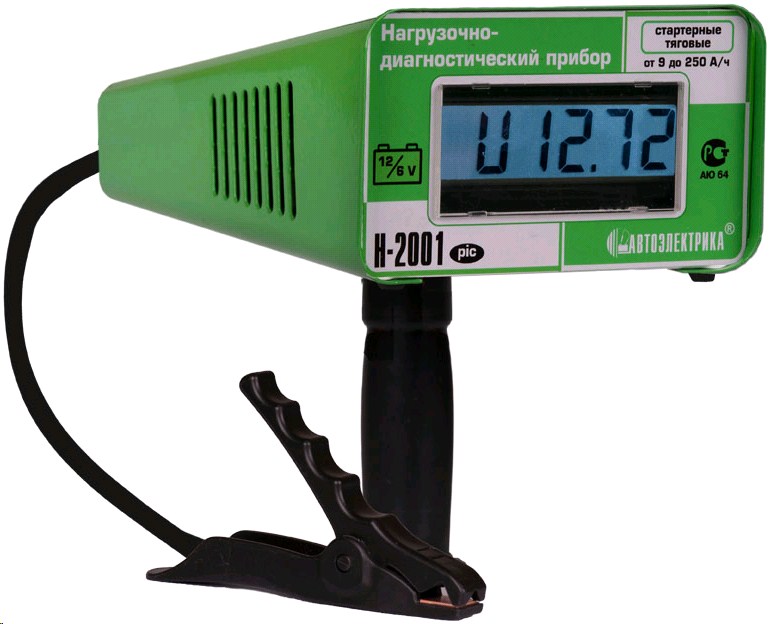

4)Нагрузочно-разгрузочная вилка

является надежным и точным инструментом для определения степени заряда, наличия неисправности (короткое замыкание, обрыв цепи) аккумулятора, с номинальным напряжением 6, 12, 24 V с емкостью от 9 А/ч до 250 А/ч. Проверки работоспособности стартера, генератора машин, а так же замера текущего напряжения в электроцепи от 3 V до 35 V. Эта модификация прибора отличается от предшественника более точным и морозостойким измерителем и двумя нагрузками с быстрым переключением.

2.Техническая характеристика

3.Порядок работы.

Прибор производит замер напряжения (ЭДС) батареи (высокоточным измерителем, до сотых долей) с дальнейшим подключением расчетной нагрузки, не допуская внешних искрообразований. И по результатам пока- заний определяется степень заряда и исправность батареи, работоспособность стартера, генератора, реле регулятора.

Замер напряжения (ЭДС) Выносным зажимом «крокодил» « - » 1 с надежным кон- тактом подсоединиться к клемме « - » батареи, а щупом 4 без нажима к клемме « + ».

В индикационном окне 6 отобразится текущее напряжение от 3 V до 35 V. Полученные результаты сравните с показаниями таблицы, продублированной на крышке прибора . При положительных результатах можно перейти к проверке под нагрузкой. Показания ниже вышеуказанных значений – Ваша батарея глубоко разряжена или неисправна. Рекомендуем произвести зарядку батареи и повторить измерения. Проверка под нагрузкой . Установить съемный провод 1 к клемме крепления нагрузки 2 или 3 в соответствии с емкостью испытуемой батареи, обеспечив надежный контакт (дублирующая схема подключения расположена на крышке прибора.

Подключить зажим «крокодил» « - » съемного провода 1 к выводу « - » батареи. Нажимным щупом 4 прикоснуться к выводу «+» батареи. В индикационном окне высветится (отобразится) текущее напряжение АКБ. Для подключения нагрузки нажмите прибором до упора и удерживайте его в течении 3–5 сек. В индикационном окне 6 отобразится напряжение под нагрузкой. Полученные результаты сравните с показаниями таблицы, продублированной на крышке прибора. Рекомендуется произвести зарядку батареи и повторить замеры. Внимание! В ходе проверок батареи под нагрузкой индикация t0 ---- информирует, что прибор перегрелся – требуется время на охлаждение.

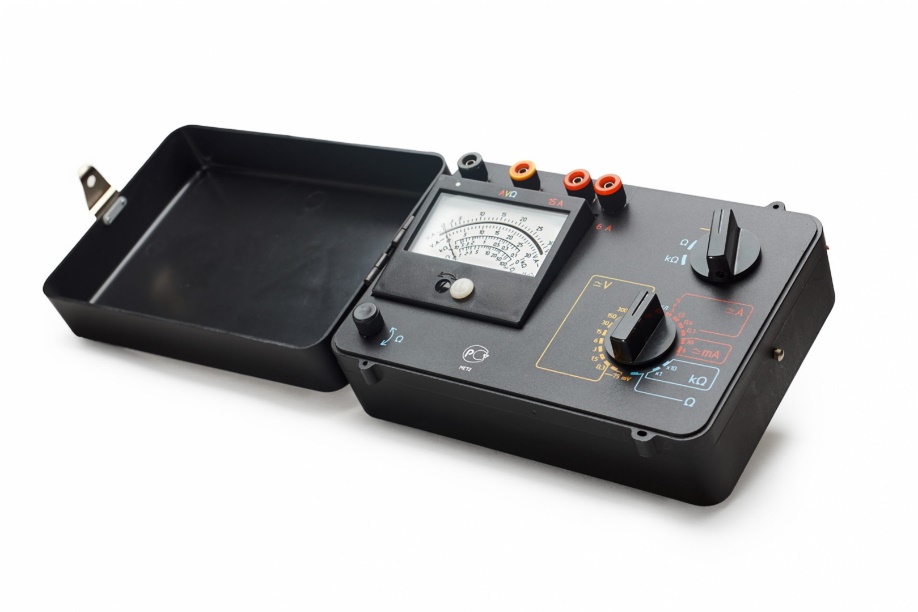

5)Ампервольтомметр ЭК2346

1.Назначение:

Предназначен для измерения :

- силы или напряжения постоянного тока;

- среднеквадратического значения силы или напряжения переменного тока (в режиме закрытого входа – без постоянной составляющей) в диапазоне частот от 25 до 10000 Гц;

- среднеквадратического значения напряжения переменного тока сигналов кодовых рельсовых цепей на частотах 25, 50, 75 Гц; - сопротивления постоянному току

2. Техническая характеристика:

3. Устройство

Исполнение: пластмассовый корпус

вольт­метра и амперметра постоянного тока

вольт­метра и амперметра переменного тока

Ампервольтомметр ЭК 2346 оформлен в корпусе со съемной крышкой. Для удобства переноски снабжен ремнем с чехлом для укладки соединительных проводов.

Измеритель прибора магнитоэлектрической системы с подвижной частью на растяжках, стрелочным указателем, током полного отклонения 300 мкА, длинами шкал 70,6 мм (V A~), 64,5 (V A-), 53,9 мм (кОм), 44 мм (Ом).

При применении элементов А316 используется кассета, устанавливаемая в корпус прибора.

4. Принцип работы:

На панели прибора ЭК2346 находятся переключатели рода работы и диапазона измерений; регулятор установки нуля; на крышке измерителя расположен механический корректор и поводковое устройство. Для подключения прибора к исследуемой цепи используются соединительные провода длиной (1,00±0,02) м и сопротивлением постоянному току не более 0,01 Ом.

Рабочее место №9: «Технического обслуживания и текущего ремонта АТ»

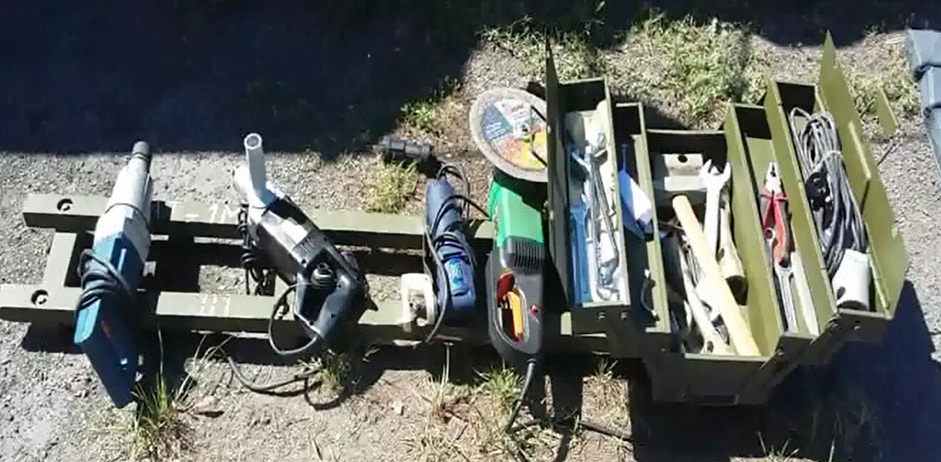

Основное оборудование:

-смазочно-заправочное оборудование;

-инвентарь заправочный;

-машина шлифовальная угловая;

-станок настольно-сверлильный модели НС-16;

-кран-стрела с приспособлениями для снятия агрегатов;

-комплекты съемников и приспособлений;

-набор инструмента общего назначения;

-комплекты инструментов, приспособлений и ключей специального назначения

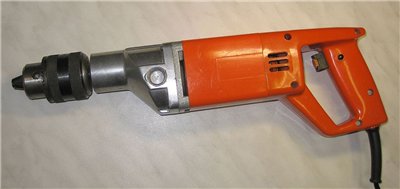

1) Машина ручная электрическая сверлильная ИЭ-1035

1.Назначение: для сверления отверстий диаметром от 3 мм до 16 мм в металле и других материалах.

2. Техническая характеристика:

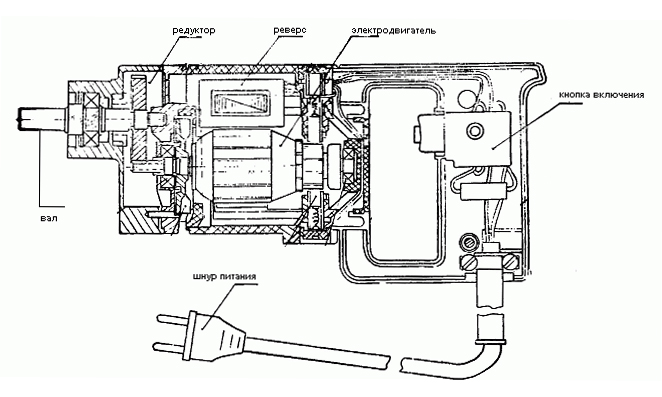

3. Устройство

-корпус

-электромотор

-реверс

-редуктор

-патрон(вал)

-провод питания

Дрель имеет прочный корпус из металла. Оснащена металлическим трехкулачковым патроном ПС-16.

4. Принцип работы:

вставить в патрон сверло

-затянуть патрон ключом

-включить дрель в розетку

-проверить однократным нажатием на кнопку на работоспособность

-использовать по назначению

2) Машина шлифовальная угловая МШУ-1.8-230-А

1.Назначение:

Предназначена для резки металла, зачистки сварных швов, чугунного и стального литья и очистки металлических конструкций от коррозии.

2. Техническая характеристика:

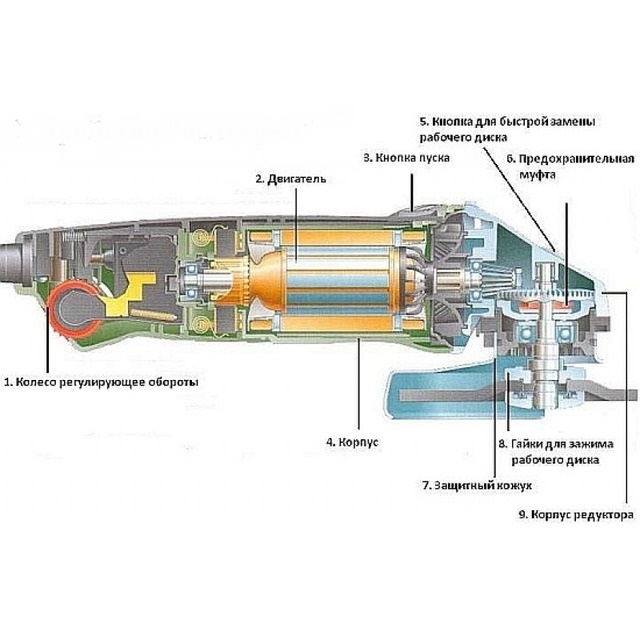

3. Устройство

1.Колесо регулирующее обороты

2.Двигатель

3.Кнопка пуска

4.Корпус

5.Кнопка для быстрого замены диска

6.Предохранительная муфта

7.Защитный кожух

8.Гайка для зажима рабочего диска

9.Корпус редуктора

4. Принцип работы:

-зажать кнопку для установки рабочего диска

-вставить диск

-затянуть гайку

-включить в сеть питания

-проверить на работоспособность

-использовать по назначению

3) Электрические ножницы НРЭН-520-2.8

1.Назначение.

Ножницы ручные электрические ножевые НРЭН-520-2.8 предназначены для прямолинейной и фасонной резки листового металла толщиной до 2,8 мм с временным сопротивлением разрыву до 390 МПа (39 кгс/см2).

2.Технические характеристики:

максимальная толщина разрезаемого металла, мм …….. 2,8

число двойных ходов ножа на холостом ходу, 1/с, не менее 46

число двойных ходов ножа под нагрузкой, 1/с, не менее 28

скорость резания, м/мин, не менее при толщине листа, мм:

1,0 ………………………………………………………... 7

1,8 ……………………………………………………….. 4

2,5 ………………………………………………………... 1,4

род тока …………………………………………… переменный

напряжение, В ……………………………………...………… 220

частота, Гц ……………………………………………………. 50

потребляемая мощность, Вт ………………………………… 520

габаритные размеры, мм:

длина ………………………………………………………….. 270,5

ширина …………………………………………………........... 96

высота …………………………………………………………. 150

масса (без кабеля), кг, не более ……………………………... 2,8

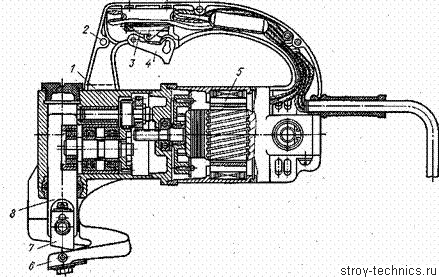

3. Устройство

1-Корпус

2- Кнопка пуска

3-Привод

4-Кнопка, регулирующая обороты

5-Двигатель

6-Защитный кожух

7-Кнопка для быстрого замены диска

8-Предохранительная муфта

4.Принцип работы.

Для подключения электрических ножниц в силовую цепь мастерской на кабель соединительный установлена вилка штепсельного соединителя.

Начинать рез и подводить ножницы к листу металла следует только при включенном состоянии. Если корпус сильно нагрелся, следует сделать перерыв.
При резке листа металла, лучше, чтобы более узкая отрезаемая полоса была с правой стороны.
Фигурный рез возможен при толщине металла не более 2мм.
Если режете лист более 2.2мм, рез не должен превышать 50см в длину.
Если металл плохо режется, значит, ножи затупились, или плохо настроен зазор между ними.
При работе используйте защитные очки, перчатки, так как края металла достаточно острые, можно получить травму.

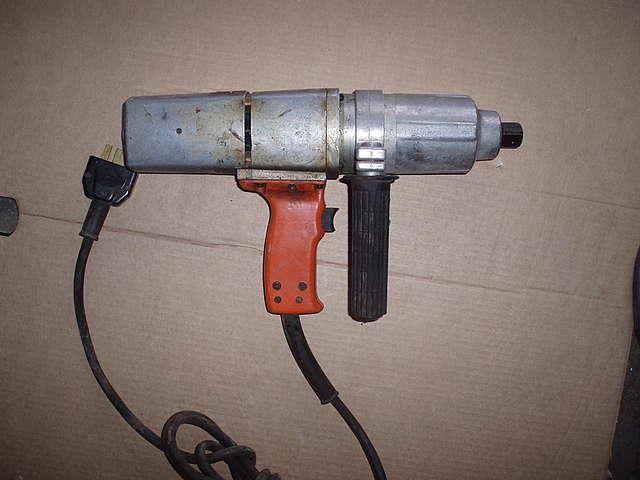

4)Электрический гайковерт ИЭ-3115 Б.

1.Назначение:

Гайковерт ручной электрический ударный ИЭ-3115Б предназначен для сборки и разборки резьбовых соединений.

2.Техническая характеристика:

диапазон закручивания резьбы, мм, для болтов класса прочности:

от 3,6 до 6.6 ……………………………………………... 18–30

от 6,8 до 14,9 ……………………………………………. 12 – 20

род тока …………………………………………………….. переменный

напряжение, В …………………………………………….. 220

частота, Гц …………………………………………………. 50

потребляемая мощность, Вт …………………………..…. 420

габаритные размеры, мм:

длина …………………………………………………….. 455

ширина (без кольца) ……………………………………. 84

высота (без боковой ручки) ……………………………. 130

масса кг, не более …………………………………………. 5,6

3. Устройство

В корпусе пистолетного типа помещен коллекторный двигатель с двойной изоляцией. Для предотвращения кромочного удара и разрушения по этой причине кулачков ударника и наковальни снабжен специальным синхронизирующим механизмом, при помощи которого кулачки сближаются только в тот момент, когда их сцепление сразу же окажется полным и будет исключен кромочный удар. Оператор отключает гайковерт при отсчете необходимого числа ударов, при этом отключение электродвигателя не происходит в момент удара, его защита обеспечивается синхронизирующим механизмом. Уменьшенная частота удара обеспечивает пониженные (ниже санитарных норм) показатели шума и вибрации этой машины. При осевом нажатии на гайковерт шпиндель перемещается и кулачки ведомой полумуфты входят в зацепление с кулачками ведущей. В начале завертывания резьбового соединения шпиндель вращается непрерывно. Когда момент сопротивления завертыванию резьбы превышает крутящий момент ведущей полумуфты, ведомая полумуфта смещается по оси и выходит из зацепления со шпинделем. Продолжая вращаться и двигаясь одновременно возвратно-поступательно, она разгоняется с определенной скоростью и ударяет с большой энергией единичного удара по рабочим кулачкам, затягивая резьбовое соединение. Во время удара двигатель отключается. Точность затяжки контролирует оператор по числу ударов, а об энергии каждого удара сигнализирует индикаторная лампочка. Гайковерт снабжен защитно-отключающим устройством типа ИЭ-9801А.

4.Порядок работы.

Для подключения гайковерта ИЭ-3115Б в силовую цепь мастерской на кабель соединительный установлена вилка штепсельного соединителя ШПИ-10-3-Е. К гайковерту прилагаются два переходника для работы со сменными головками.

Гайковерт может работать как в режиме затяжки от нулевого усилия, так и в режиме дотяжки. При этом наиболее эффективно его использование в режиме дотяжки после настройки на затяжку резьбового соединения с усредненными характеристиками.

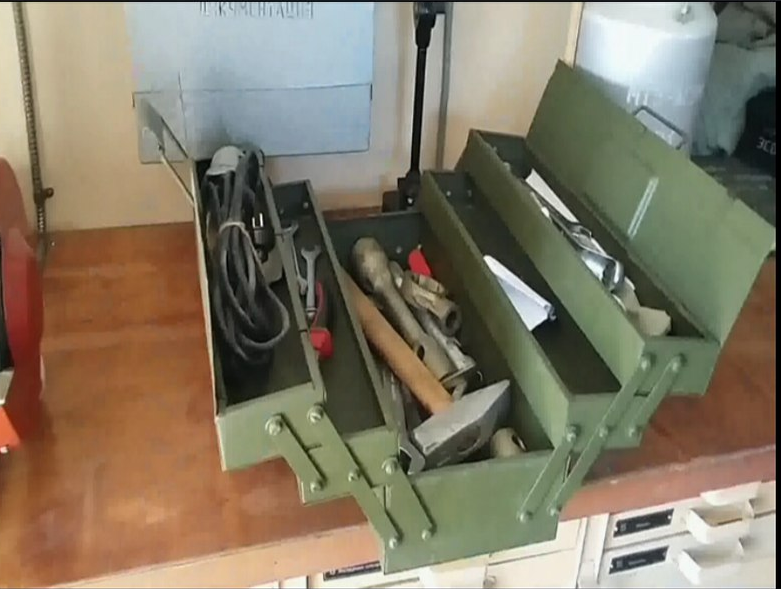

5) Набор инструмента общего назначения

Назначение:

Предназначен для выполнения демонтажно-монтажных работ при ремонте и ТО.

Включает в себя:

Набор рожковых и накидных гаечных ключей, молоток, плоскогубцы, головки от 10 до 20, трещотку, набор отверток, зубило, удлинители, круглогубцы, долото, бородок, киянку, ножницы, нож, напильник.
