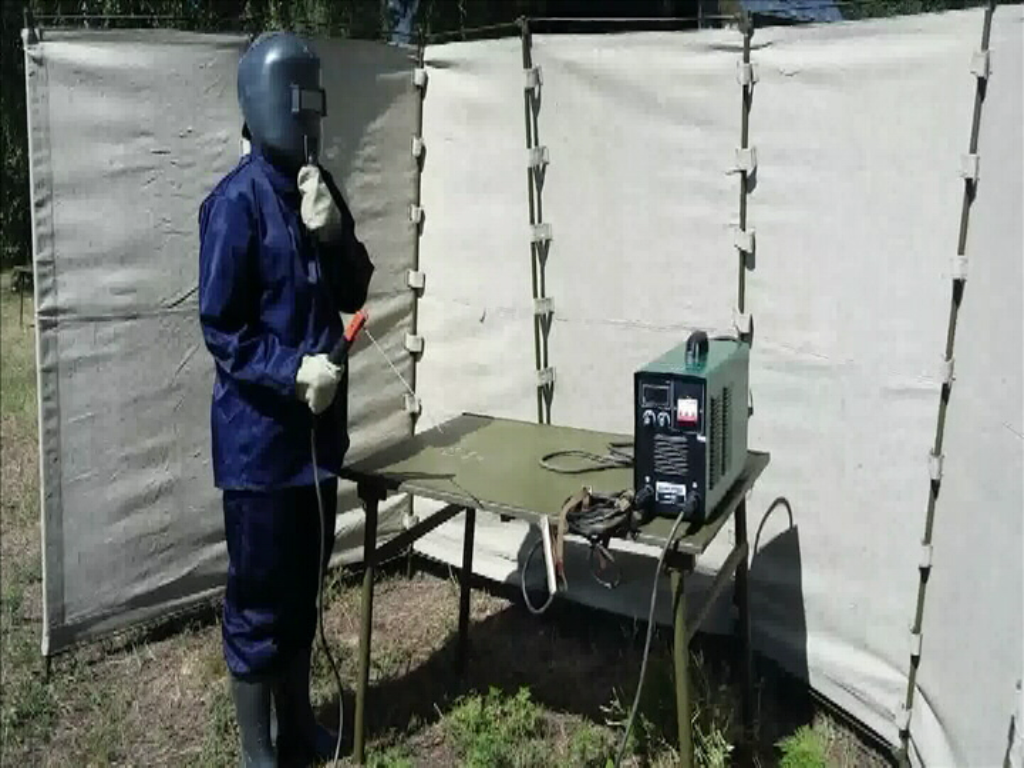

Рабочее место №6: «Электросварочные работы»
Основное оборудование:
- Сварочный инвертор АРК 250.

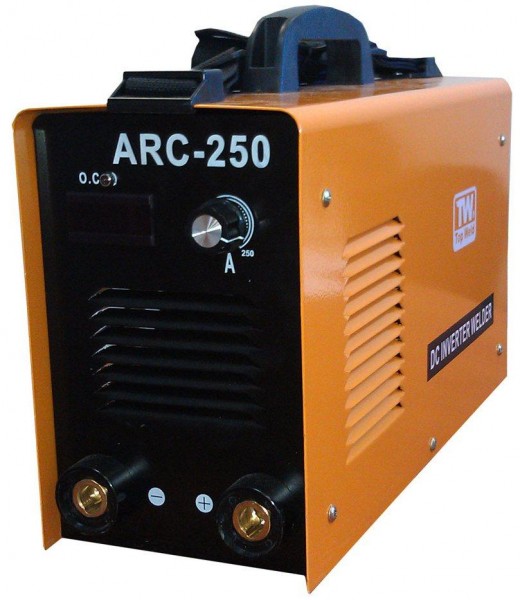

Сварочный инвертор АРК 250.
1.Назначение:
предназначен для ручной дуговой сварки и наплавки покрытым штучным электродом диаметром до 5 мм на постоянном токе изделий из различных видов сталей в производственных и бытовых условиях.
2. Техническая характеристика:
· коэффициент полезного действия – 85%;
· величина напряжения в питающей электрической сети – 220 В;
· величина силы тока питающей сети – 37,5 А;
· частота тока питающей сети – 50 Гц;
· величина потребляемой мощности – 8,2 кВА;
· величина напряжения холостого хода – 76 В;
· номинальное выходное напряжение – 27,2 В;
· изоляция группы «В»;
· диапазон регулирования сварочного тока – 10–180 А;
· продолжительность непрерывной работы (при температуре окружающего воздуха 40 градусов Цельсия) – 60%;
· величина коэффициента мощности – 0,7%;
· интервал диаметров используемых электродов – 1,5–4 мм;
· соответствие классу защиты IP 21S;
· размеры – 505х220х430 мм;
· масса – 7,8 кг.

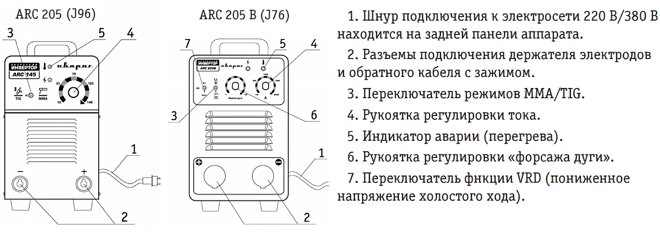

3. Устройство
4. Принцип работы:
1. во время выполнения работ необходимо использовать средства защиты, к которым относится маска и перчатки, также рекомендуется подбирать для работы плотную робу;
2. перед тем, как запускать аппарат, необходимо проверить соответствие напряжения питания инвертора и рабочей сети;
3. обязательно убедиться в целостности и рабочем состоянии силового кабеля, розетки и штепселя;
4. сварочный инвертор устанавливают на плоскость с ровной поверхностью, расстояние до ближайшей вертикальной поверхности не менее 200 мм, обязательно заземление аппарата;
5. электроды подбираются в соответствии с предстоящими работами, учитывается толщина обрабатываемой поверхности, потребляемый ток. Для электрода 3 мм оптимально подходит ток 80 А, для 2 мм – 30 А;
6. необходимое значение сварочного тока устанавливается ручкой 4;
7. подготавливают рабочую поверхность – очистить ее шлифовальной машиной и щеткой из металла;
8. если обрабатываются небольшие детали, то их необходимо надежно закрепить в зубцах;
9. далее необходимо установить электрод в держатель, а зажим «массы» на детали;
10. дуга зажигается методом прикосновения – по детали постукивают и таким образом добиваются зажигания дуги, далее ее ведут по поверхности, оставляя расстояние до шва в 4-5 мм, оптимальный угол – 75 градусов;
11. когда сварной шов остыл, его необходимо очистить молотком, выровнять и зачистить до блеска.

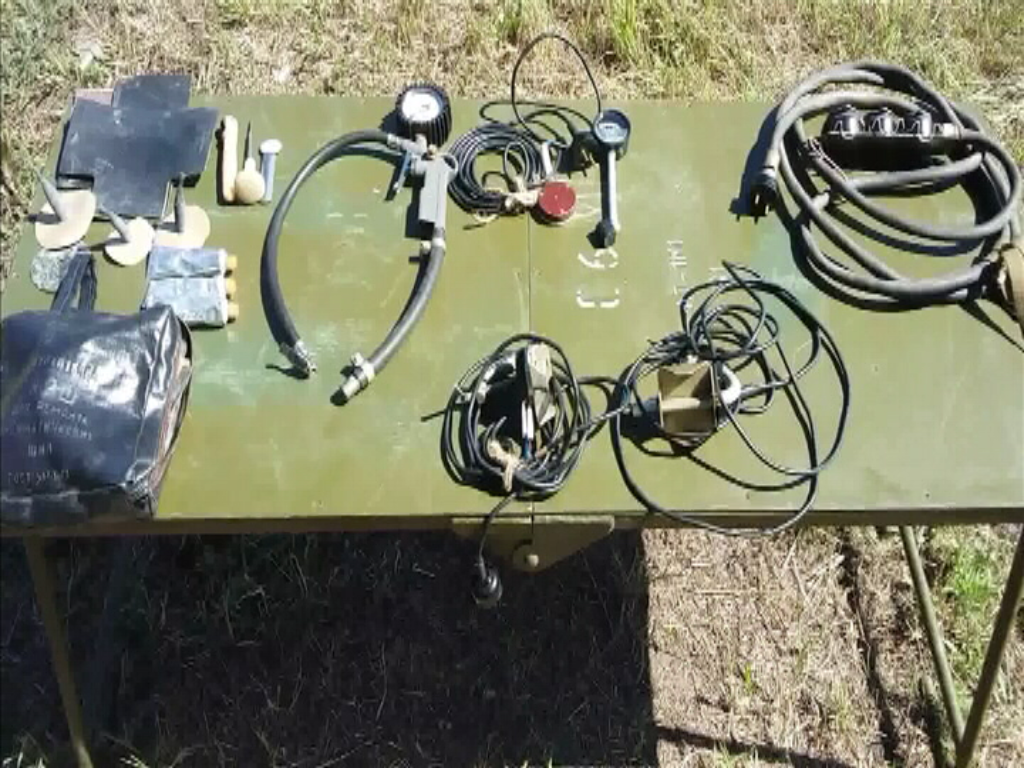

Рабочее место №7: «Электровулканизационные работы»
Основное оборудование:
- Электровулканизатор (модель Ш113)
- Шинный манометр
- Аптечка для ремонта шин

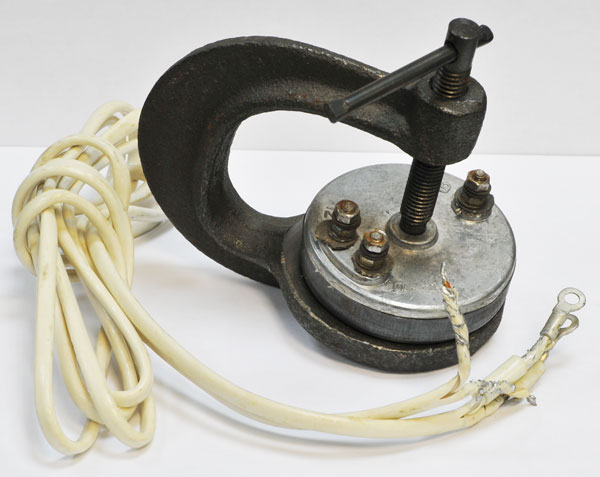

1)Электровулканизатор (модель Ш113) дорожный автомобильный
1.Назначение.
Предназначен для индивидуального пользования при вулканизации камер автомобилей и мотоциклов в пути или в гараже.
2. Техническая характеристика:
Род тока — постоянный или переменный
Напряжение В — 6; 12
Потребляемая мощность, Вт 35-70
Сопротивление нагревателя, Ом 0,83 — 1,65
3. Устройство.
1-педаль; 2 — шарнир; 3 — тяга; 4 — регулировочная гайка; 5—нажимное устройство; 6 —серьга; 7— рычаг; 8—маховичок; 9—опора; 10—скоба;
11— плита; 12 — кожух; 13 — болт; 14 — вилка; 15 — панель приборов;
16 - реле времени; 17,18,19 — сигнальные лампы: 20—выключатель;
21—кронштейн; 22 — винт
Состоит из жёсткой стальной штампованной струбцины с нажимным винтом и прижимным нагревателем с корпусом, закрытым отдельным колпаком. В полости, образованной корпусом и колпаком, уложены две спирали нагревателя.
4. Принцип работы:
Для вулканизации камеры необходимо:
а) зачистить место вокруг прокола или разрыва в камере напильником или металлической щёткой (если разрыв камеры превышает 5мм, его края необходимо закруглить, а в образовавшееся отверстие вставить кусок резины, вырезанный по форме разрыва и предварительно зачищенный);
б) протереть зачищенное место мягкой тканью, обезжирить его бензином и дать просохнуть в течении 3-5 минут;
в) опустить в бензин на 1-2 минуты приготовленную из сырой резины заплату, затем наложить её на место повреждения, покрыв сверху листом бумаги или тонкой ткани, и положить камеру на основание стубцины к нажимному винту;
г) прижать нажимом-нагревателем заплату к месту прокола или разрыва;
д) подключить штепсельную вилку к розетке автомобиля или соединить провод с клеммами аккумулятора;
е) по истечении необходимого для вулканизации времени (15-30 мин) отключить прижим-нагреватель и, обождав ещё 20 минут, извлечь камеру.

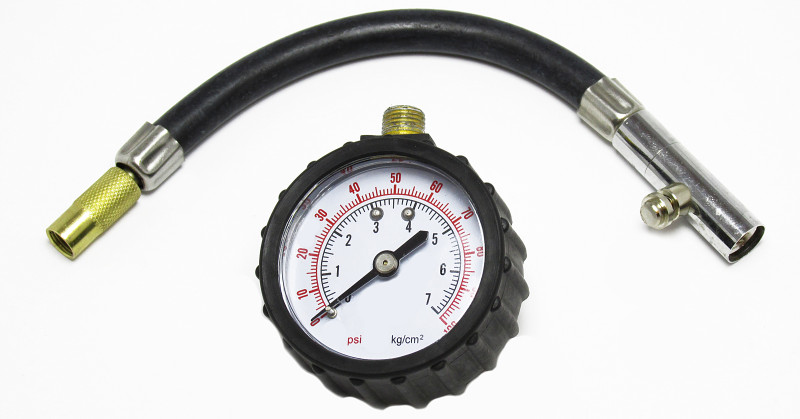

2) Шинный манометр
1.Назначение.
Предназначен для измерения давления в автомобильных шинах.
2. Техническая характеристика.
Давление до 7 амт.
3. Устройство.
-Манометр
-Шланг
-Клапан сброса давления
4. Принцип работы:
При подключении устройства к кипелю, прибор фиксирует уровень давления и выдает соответствующий показатель на циферблат.

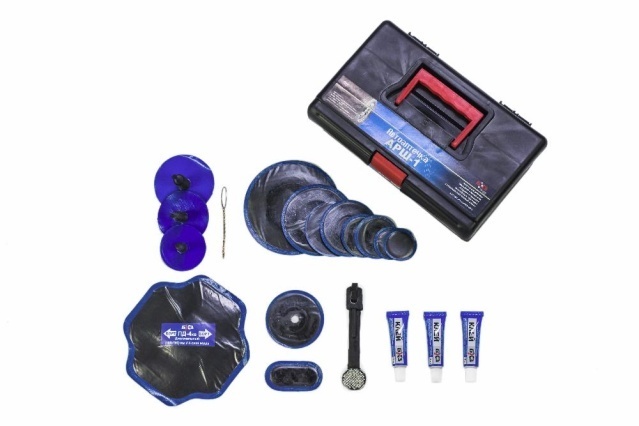

3) Аптечка для ремонта шин
Автоаптечка для ремонта покрышек и камер шин легковых и грузовых автомобилей, тракторов и сельскохозяйственных машин, для самостоятельной починки поврежденных камерных и бескамерных шин в дорожных или стационарных условиях без применения дополнительного оборудования и специализированных инструментов.
В набор АРШ входят:
- Пластыри П-2, 3, 4, 5, 6, 8, 9 (размеры которых 35 мм, 50 мм, 68 мм, 88 мм, 120 мм, 32*70 мм, 40*100 мм).
- Пластырь резинокордный диагональный ПД-4.
- Пластырь, которым ремонтируют вентиль.
- Резиновые грибки Г-3, 4, 5, что имеют размеры 11x60мм, 13x70мм, 15х80мм.
- Стойкий клей для резиновой поверхности (16мл).
- Специальная петля, которую используют, устанавливая грибок.
- Терка с роликом.
Ремонтные работы с использованием резинокордного пластыря диагонального (ПД-4):
- С ПД – 4 ремонтируют различные повреждения, пробои покрышек для этого необходимо изначально провести демонтаж шины.
- Затем проводят специальную механическую зачистку поврежденное место большего размера за пластырь.
- После чего на обработанный участок наносим клей.
- Пока он не застыл нужно снять верхний слой с пылью и клеем.
- Затем поверхность обрабатываем двумя слоями клея и высушиваем их.
- Сгибаем пластырь, где находится линия стыка защитной пленки, проводим снятие защитной пленки и накладываем пластырь ПД-4 на поврежденное место.
- Обязательно нужно тщательно разгладить пластырь. Через 15 минут изделие полностью готово к использованию. Использование других видов пластырей требует такого же порядка работ.
2) Ремонтные работы с использованием грибка
Перед началом ремонтной работы необходимо подобрать грибок подходящего размера. Нужно правильно обработать всю поверхность, зачистив ее поврежденное место. На обработанный участок равномерно наносим клей и, пока он не высох, снимаем образовавшуюся на поверхности пыль вместе с клеем. Наносим клей еще раз. Ждем, пока он высохнет. Смазываем клеем приспособление для вставки грибка. Сгибаем плоское основание шляпки грибка по специальной линии, снимаем защитную пленку, смазываем ножку клеем, основание ножки закрепляем в петле и устанавливаем в поврежденной части грибок, он должен хорошо прилегал к поверхности. Обработайте всю поверхность роликом для того, чтобы разгладить все неровности. Лишнюю часть ножки грибка необходимо обрезать.
