Рабочее место №3: «Проверка и ремонт приборов электрооборудования».
Основное оборудование:
- Комплект приборов для проверки свечей Э-203-П
- Комплект приборов для отчистки свечей Э-203-О
- Ампервольтметр ЭК23-46
- Мегаомметр М127
- Набор И-151
1)Комплект приборов для проверки и отчистки свечей Э-203
КОМПЛЕКТ ОБЕСПЕЧИВАЕТ:
- очистку песком нагара на корпусе, тепловом конусе изолятора и электродах свечи;
- сдув частиц песка после проведения очистки;
- контроль и регулирование зазоров между электродами свечей в диапазоне от 0,6 до 1 мм с интервалом через 0,1 мм;
- испытание свечей на бесперебойность искрообразования;
- испытание свечей на герметичность.

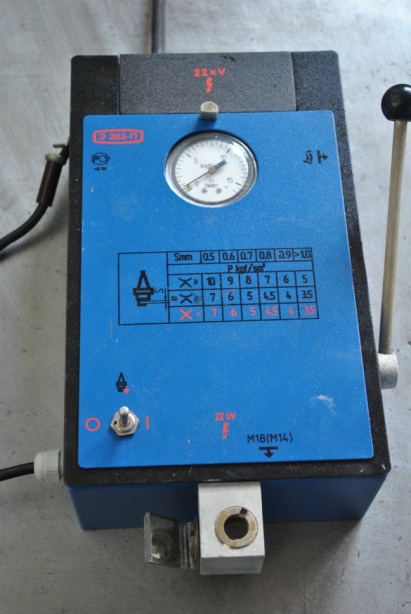

1.1.Прибор для проверки свечей зажигания (модель Э-203-П)
1.Назначение:
Прибор предназначен для проверки снятых с карбюраторного двигателя свечей зажигания по бесперебойности искрообразования и герметичности при определённом давлении.
2. Техническая характеристика
| Тип | Стационарный (переносный) |
| Питание от сети переменного тока | 220 В 50 Гц |
| Резьба ввертной части проверяемых свечей СПМ | 14Х1,25 и М18х1,5 |
| Потребляемая мощность, Вт | 15 |
| Искровой промежуток разрядника, мм | 12 |
| Пределы измерения давления, кгс/см2 | 0—16 |
| Основная погрешность манометра, % | +/_4 |
| Габаритные размеры, мм | 355х125х245 |
| Масса, кг | 7 |
3.Устройство прибора Э203-П

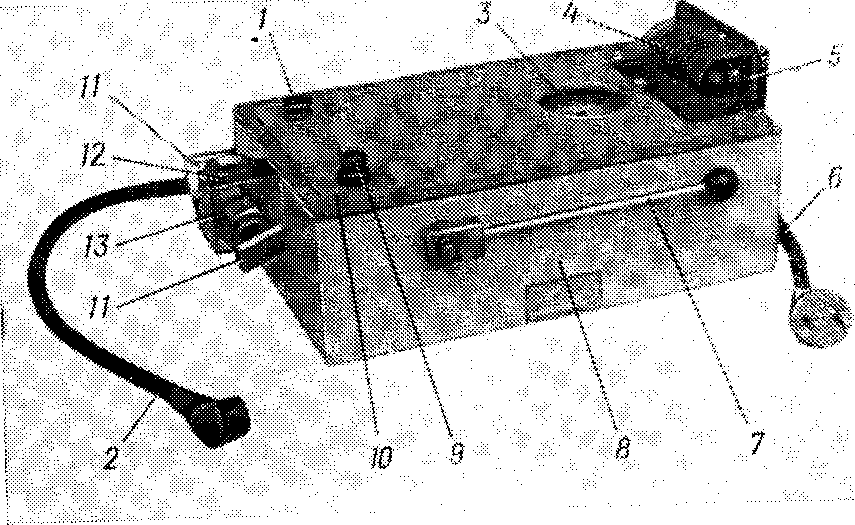

1 - кнопка включения прибора в сеть РАБОТА; 2 — высоковольтный провод; 3—манометр; 4 — контрольный разрядник с экраном;
5 — откидная крышка: 6 — кабель питания; 7 - рукоятка насоса;
8 — корпус прибора; 9 — спускной вентиль; 10—панель прибора;
11—зеркала-отражатели; 12 — смотровое окно; 13 — воздушная камера
4.Принцип работы:
Э203-П- прибор для проверки искровых свечей зажигания. Обеспечивает контроль и регулирование зазоров между электродами свечей, испытания свечей на герметичность и на бесперебойность искрообразования при заданном давлении в испытательной камере. Давление сжатого воздуха в камере создается с помощью пневмоусилителя. Контроль создаваемого давления - с помощью выпускного вентиля. Искрообразование инициируется встроенным источником высокого напряжения. Для удобства использования на панели прибора имеется таблица значений испытательного давления в зависимости от зазора между электродами свечи.
1.2.Приспособление для очистки свечей зажигания (модель Э-203-0):
1.Назначение:
Прибор предназначен для очистки от нагара свечей зажигания карбюраторных двигателей.
2. Техническая характеристика:
| Тип | Стационарный |
| Питание воздухом От воздушной магистрали с давлением воздуха | 3-6 кгс/см2 |
| Резьба ввернутой части обрабатываемых свечей СПМ | 15х1,25 и М18Х1.5 |
| Расход воздуха, л/мин | 50 |
| Время на очистку одной свечи, с | 10 |
| Применяемый песок | Формовочный 1К016Б |
| Габаритные размеры, мм | 250Х176х288 |
| Масса (без песка), кг | 3,2 |
| Диапазон измерений давления, МПа (атм) | 0-1,6 (0-16) |
| Искровой промежуток контрольного разрядника, мм | 12 |
| Расход сжатого воздуха, м3 /час | 6 |
| Электропитание Э203-П, В | 220 |
| Время непрерывной работы Э203-П, с | 30 |
3. Устройство прибора Э203-О

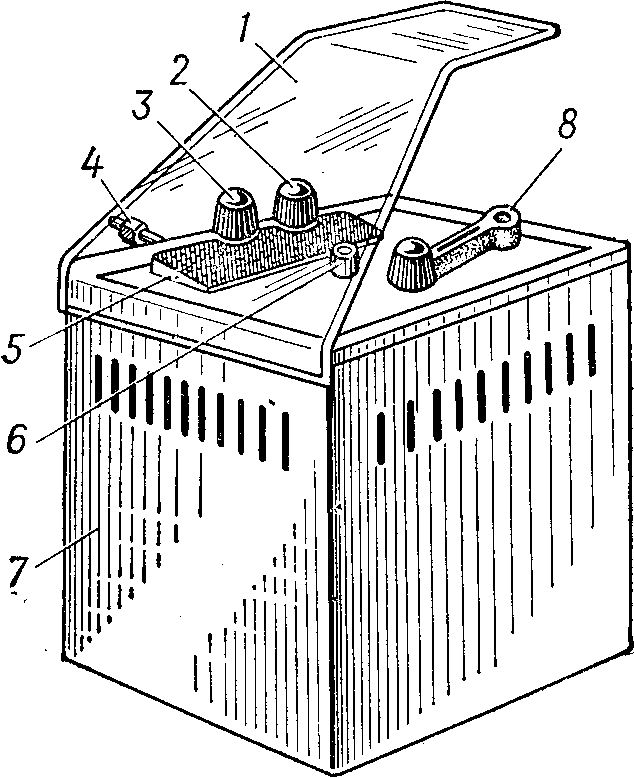

1 — защитное стекло; 2 — кнопка ПЕСОК; 3 — кнопка ВОЗДУХ; 4 — входной штуцер; 5— пескоструйная головка; 6— свечное отверстие; 7—корпус; 8—рукоятка
4. Принцип работы:
Э203-О - прибор для очистки свечей зажигания. Обеспечивает удаление нагара и других загрязнений на корпусе, тепловом конусе изолятора и электродах свечи при помощи пескоструйной очистки и продувки сжатым воздухом. Для очистки применяется формовочный кварцевый песок с размером зерна 0,14-0,18 мм. Подключается к сети сжатого воздуха.
2)Ампервольтметр ЭК23-46
1.Назначение:
Предназначен для измерения :
- силы или напряжения постоянного тока;
- среднеквадратического значения силы или напряжения переменного тока (в режиме закрытого входа – без постоянной составляющей) в диапазоне частот от 25 до 10000 Гц;
- среднеквадратического значения напряжения переменного тока сигналов кодовых рельсовых цепей на частотах 25, 50, 75 Гц; - сопротивления постоянному току
2. Техническая характеристика:
| Исполнение | Рабочая область частот |
| ЭК2346-1 | 25-10 000 Гц |
| ЭК2346-3 | 45-65 Гц |
| Конечные значения пределов измерений | |
| по постоянному напряжению | 75 мВ; 0,3; 1,5; 3; 6; 15; 30; 150; 300; 600 В; |
| по переменному напряжению | 0,3; 1,5; 3; 6; 15; 30; 150; 300; 600 В; |
| по постоянному и переменному току | 6; 30; мА; 0,3; 0,6; 1,5; 3; 6; 15 А; |
| по сопротивлению постоянному току | 100 Ом; 10; 100 кОм. |
|
Встроенный автономный источник питания напряжением 4,5 В: | |
| диапазон рабочих температур | |
| при измерения тока или напряжения | от минус 30 до 50 °С |
| при измерении сопротивления | от минус 20 до 45 °С |
| относительная влажность | 90% при 30 °С |
| степень защиты от внешних воздействий | IP42 по ГОСТ 14254 |
| Массогабаритные характеристики | |
| Габаритные размеры | 200х250х100 мм |
| Масса | 2,0 кг |
3. Устройство
Исполнение: пластмассовый корпус
вольтметра и амперметра постоянного тока
вольтметра и амперметра переменного тока
Омметр
Ампервольтомметр ЭК 2346 оформлен в корпусе со съемной крышкой. Для удобства переноски снабжен ремнем с чехлом для укладки соединительных проводов.
Измерения производятся по одной шкале с помощью переключениям по диапазонам.
Измеритель прибора магнитоэлектрической системы с подвижной частью на растяжках, стрелочным указателем, током полного отклонения 300 мкА, длинами шкал 70,6 мм (V A~), 64,5 (V A-), 53,9 мм (кОм), 44 мм (Ом).
При применении элементов А316 используется кассета, устанавливаемая в корпус прибора.
4. Принцип работы:
На панели прибора ЭК2346 находятся переключатели рода работы и диапазона измерений; регулятор установки нуля; на крышке измерителя расположен механический корректор и поводковое устройство. Для подключения прибора к исследуемой цепи используются соединительные провода длиной (1,00±0,02) м и сопротивлением постоянному току не более 0,01 Ом.

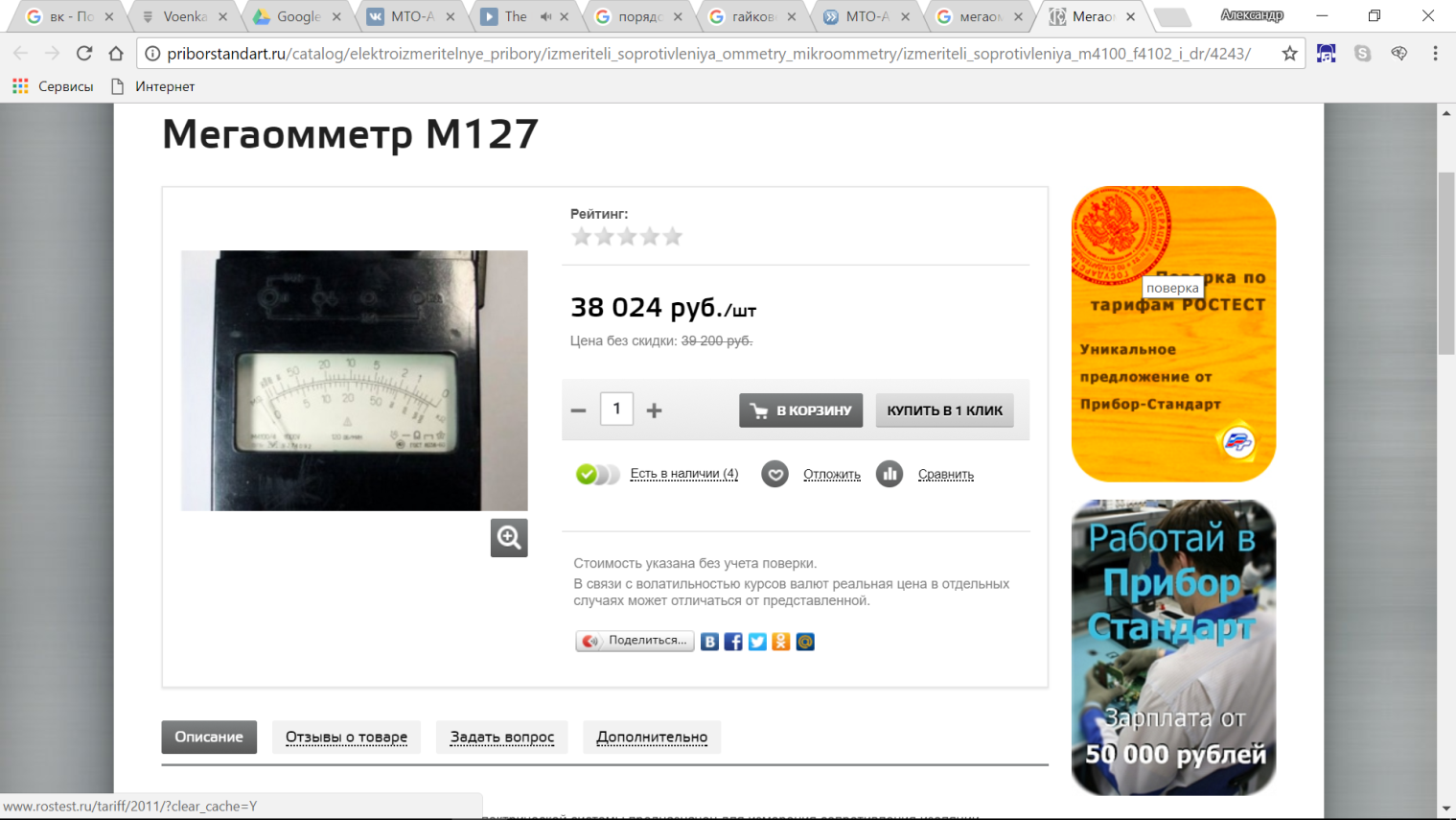

3) Мегаомметр М127
1.Назначение:
Предназначен для измерения сопротивления изоляции электрических сетей постоянного и переменного тока частотой до 80Гц, находящихся под напряжением, и в обесточенных сетях.
Приборы также используются для измерения сопротивлений различного рода, проверки схем и других операций в качестве мегаомметра с номинальным напряжением измерительной цепи 220В.
2. Техническая характеристика:
| Габариты - | 215х271х132 мм. |
| Длина шкалы - | 110 мм. |
| Угол шкалы - | 90°. |
| Класс точности - | 1,5. |
| Напряжение сети питания - | 24В. |
| Частота сети питания - | 50Гц. |
| Напряжением измерительной цепи - | 220В |
| Напряжение контролируемой сети: - постоянного тока - - переменного тока - | 0-320В; 0-400В. |
| Потребляемая мощность - | 5Вт от контролируемой сети 12В. |
| Пределы измерений: - рабочая часть шкалы - - наибольшая числовая отметка шкалы - | 0-2МОм; 10 МОм. |
3. Устройство
Измерительный механизм мегаомметра М127 и все детали схемы прибора размещены на литой плите. Шкала измерителя находится на лицевой стороне, зажимы, рукоятка «Регулировка», кнопка «Измерение», сигнальная лампа и предохранитель также. На боковой наружной стенке корпуса расположена колодка для подключения сети питания.
4. Принцип работы
1) Подсоединение переносного заземления к контуру земли
2)Проверка и обеспечение отсутствия напряжения на испытуемом участке
3) Установка переносного заземления на время подключения прибора
4) Подключение прибора
5) Снятие переносного заземления
6) Подача калиброванного напряжения
Провод, предназначенный для подключения к сети питания, снабжен вилкой для включения в судовую сеть 24В. Приборы предназначены для кратковременного включения в сеть, поэтому после производства замера их нужно сразу же отключить. Одновременно включать в сеть два мегомметра не следует, так как при этом показания обоих приборов будут неправильными.
Приборы М127 выдерживают кратковременную (продолжительностью до 5 с) перегрузку двойным номинальным током или номинальным напряжением.
4) Набор И-151
1.Назначение:
Инструмент автоэлектрика И-151 предназначен для выполнения разборочно-сборочных работ при ремонте и техническом обслуживании электрооборудования автомобилей.

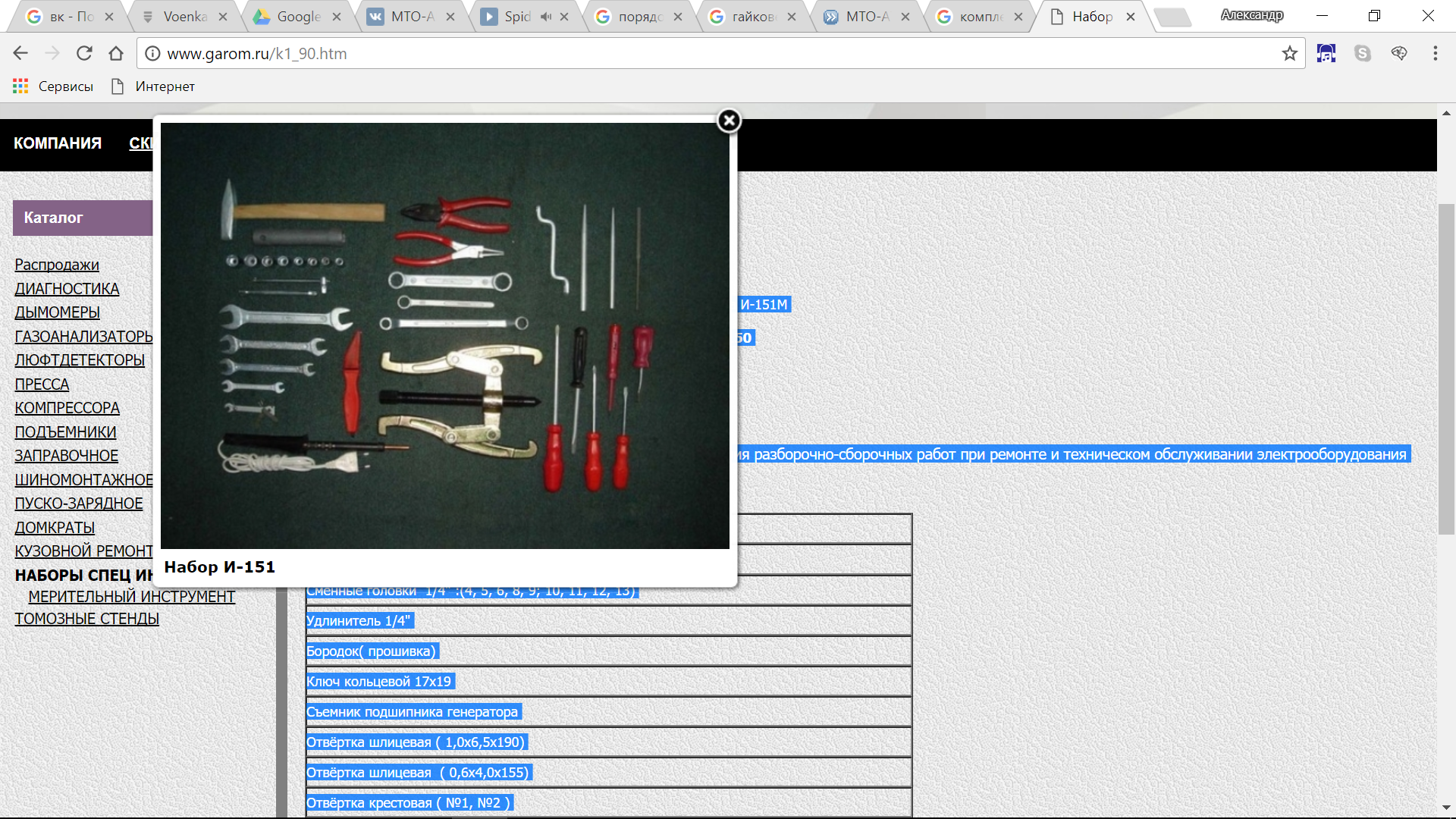

Состав:
Ящик пластиковый (Скатка по заказу)
Ключи рожковые (6х7, 8х10, 10х12, 12х13, 13х14, 17х19)
Сменные головки 1/4" :(4, 5, 6, 8, 9; 10, 11, 12, 13)
Удлинитель 1/4"
Бородок (прошивка)
Ключ кольцевой 17х19
Съемник подшипника генератора
Отвёртка шлицевая (1,0х6,5х190)
Отвёртка шлицевая (0,6х4,0х155)
Отвёртка крестовая (№1, №2)
Кернер
Молоток
Вороток «Т» образный 1/4"
Плоскогубцы
Кусачки
Ключ трубка 16х21
Съёмник универсальный (2-х лапый )
Электропаяльник
Клещи электромонтажные
Пробник электрический 6-24 V
Набор шестигранных ключей (1.5, 2, 2.5, 3, 4, 5, 5.5, 6, 8, 10)
Набор щупов
