РАБОЧЕЕ МЕСТО №2: « Слесарно-монтажные, ремонтно-слесарные работы»

Дата: 2025-05-25; Просмотры: 2

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

Основное оборудование:

- Станок сверлильный НС-16

- Станок заточной 3СВ-1

- Тиски

- Инструмент слесаря

- Инструмент для измерения механических величин

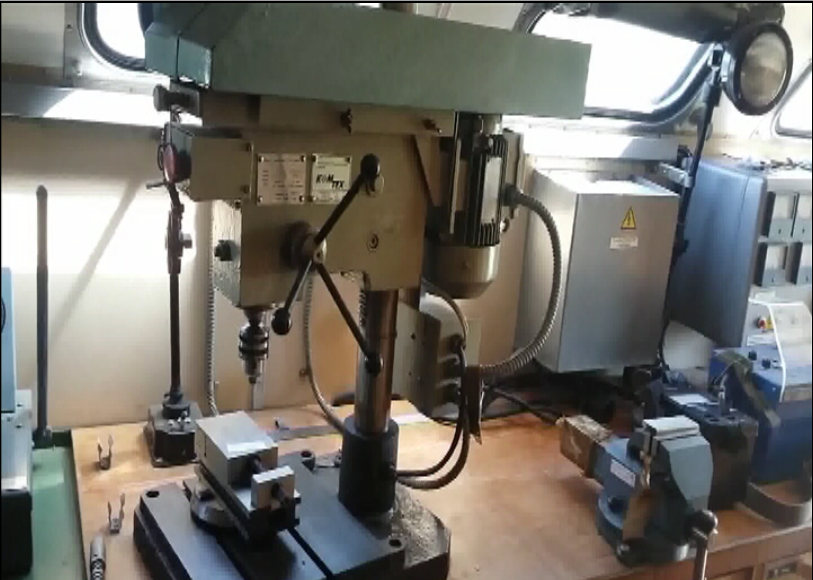

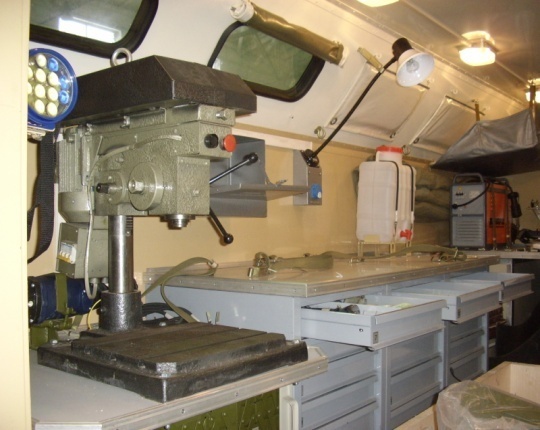

1)Станок настольно-сверлильный НС-16

1.Назначение:

Предназначен для сверления отверстий в металле, дереве, пластмассе и других материалах.

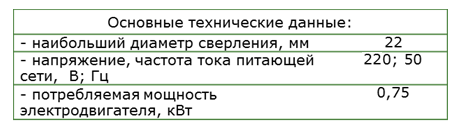

2. Техническая характеристика:

3. Устройство

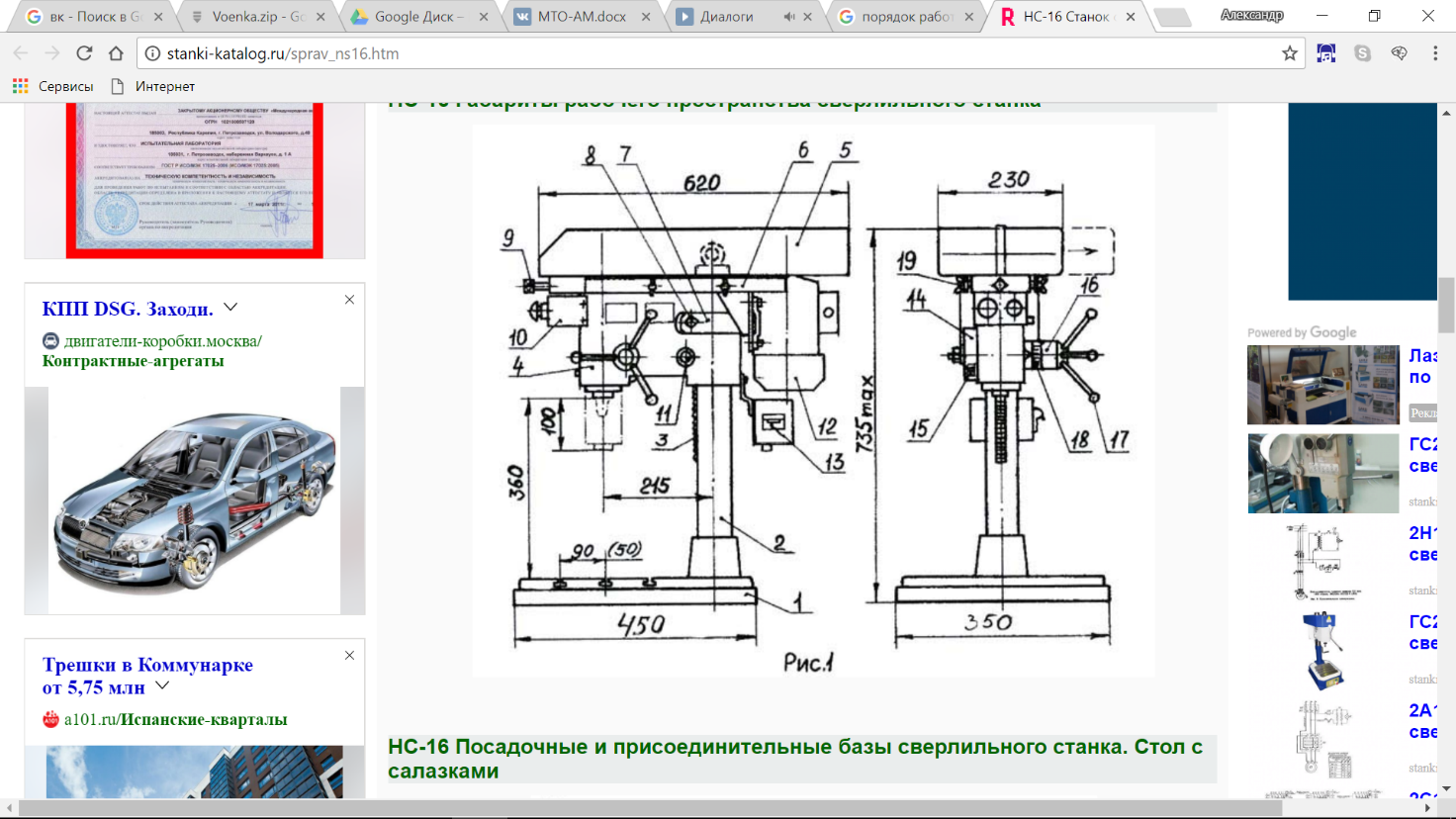

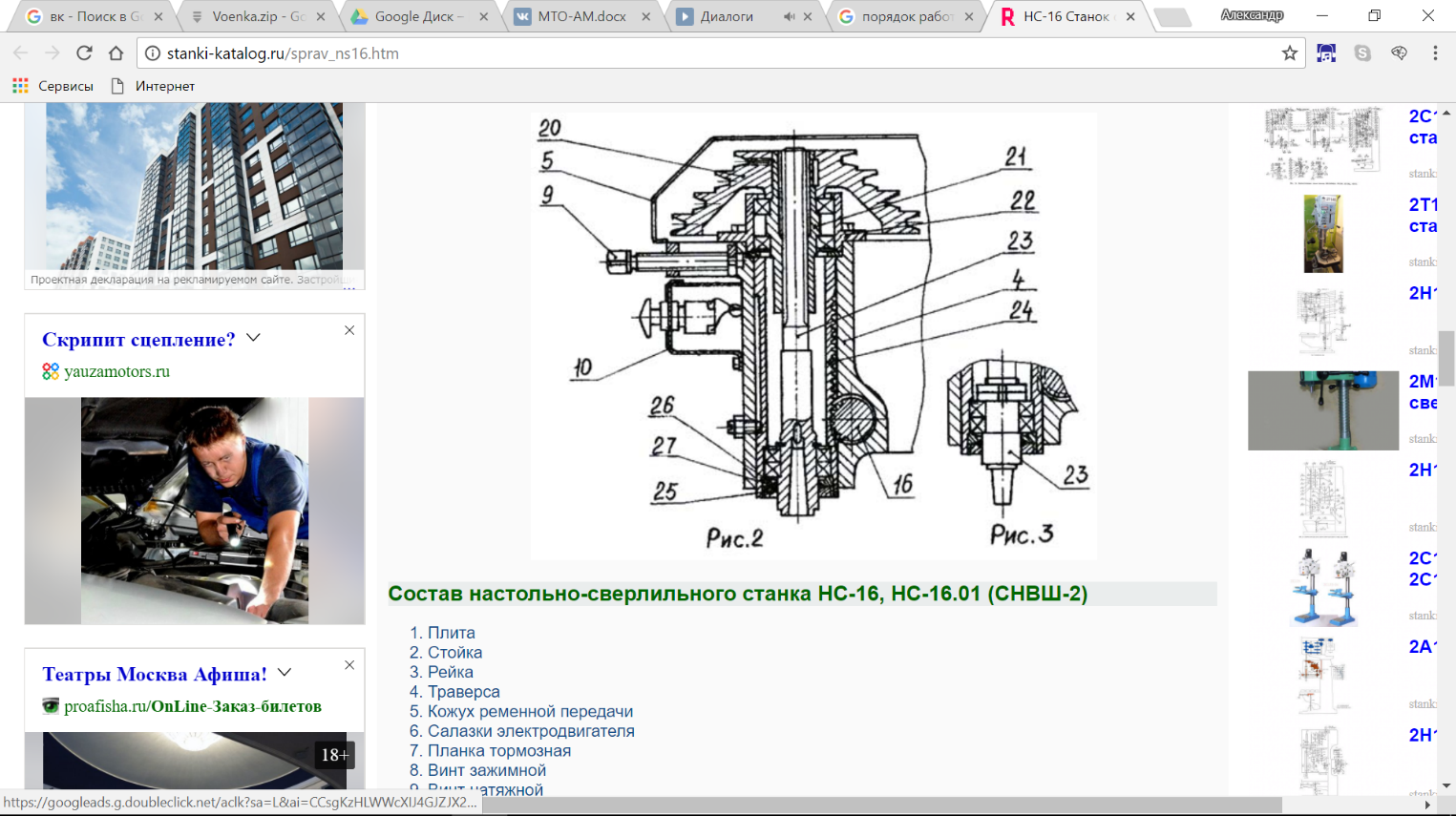

Состав сверлильного станка НС-16.

1. Плита

2. Стойка

3. Рейка

4. Траверса

5. Кожух ременной передачи

6. Салазки электродвигателя

7. Планка тормозная

8. Винт зажимной

9. Винт натяжной

10. Пульт

11. Вал – шестерня реечная

12. Электродвигатель

13. Блок электроаппаратуры

14. Крышка

15. Пружина возвратная

16. Вал шестерня

17. Ручка перемещения пиноли

18. Лимб

19. Гайка-барашек

20. Шкив

21. Втулка шлицевая

22. Стакан

23. Шпиндель

24. Пиноль

25. Гайка специальная (с левой резьбой)

26. Кольцо

27. Сальник

4. Принцип работы:

Установить сверло в патрон. Положить деталь на плиту. Включить станок в сеть выключателем в блоке 13, после пуска станка черной кнопкой включается электродвигатель 12. От электродвигателя вращение через клиноременную передачу, закрытую кожухом 5, передается на шпиндель в пиноли 24.

Пиноль перемещается при вращении вала-шестерни 16 при помощи рукоятки 17.

Отсчет вертикального перемещения при сверлении осуществляется по лимбу 18. Работы производить в защитных очках.

2) Станок заточной с вытяжкой ЗСВ-1

1.Назначение:

Предназначен для ручной заточки режущего инструмента, выполнения различных шлифовальных работ.

2. Техническая характеристика:

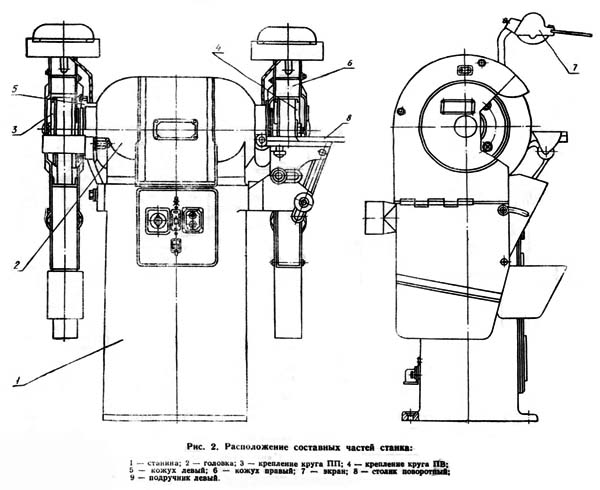

3. Устройство

1- станина

2-головка

3-крепление круга ПП – плоский прямого профиля

4-крепление круга ПВ – плоский с выточкой

5-кожух левый

6-кожух правый

7-экран

8-столик поворотный

9-подручник левый

- Электродвигатель

- Наждачные круги

- Корпус

- Защитный кожух

- Насос

- Фильтр

4. Принцип работы:

Включить станок в сеть выключателем в блоке, включить станок нажатием кнопки ПУСК после пуска станка черной кнопкой включается электродвигатель. Круги начинают вращаться. Работы производить в защитных очках.

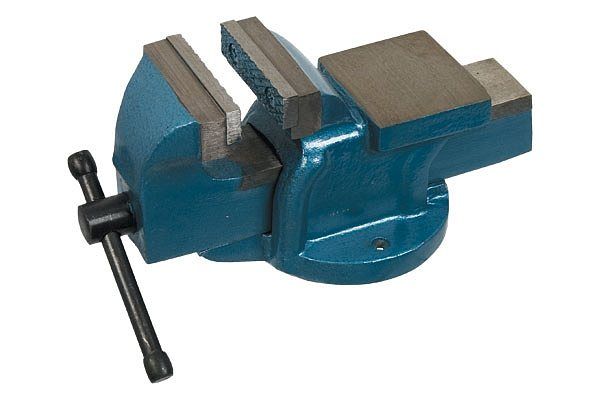

3) Тиски

1.Назначение:

Предназначены для фиксирования детали при различных видах обработки (пиление, сверление, строгание и т. д.).

2. Техническая характеристика:

•Ручные

•Механические

• Рабочий ход 220мм;

• Губки 200мм изготовлены из высококачественной закаленной стали;

• На рабочую поверхность губок нанесено рифление для надежного и безопасного крепления деталей;

• Конструкция основания тисков позволяет разворачивать основание на любой угол от 0 до 360°;

• Ворот с безопасными наконечниками

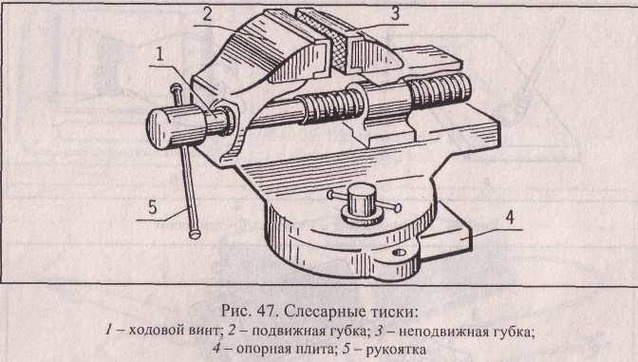

3. Устройство

1-Ходовой винт

2-Подвижная губка

3-Неподвижная губка

4-Опорная плита

5-Рукоятка

4. Принцип работы:

С помощью рукоятки развести подвижную и неподвижную губки на необходимый размер детали. После чего зафиксировать деталь. Свести с помощью рукоятки губки, до плотного прилегания к детали. Проверить надёжность закрепления детали.

4) Инструмент слесаря

Назначение:

Предназначен для выполнения демонтажно-монтажных работ при ремонте и ТО.

Включает в себя:

Набор рожковых и накидных гаечных ключей, молоток, плоскогубцы, головки от 10 до 20, трещотку, набор отверток, зубило, удлинители, круглогубцы, долото, бородок, киянку, ножницы, нож, напильник.

5) Инструмент для измерения механических величин

Назначение:

инструмент используется для выполнения различных измерений.

Состав:

В состав измерительного инструмента входят: линейка – 300 мм, рулетка Р20У3К, штангенциркуль ЩЦ-1-125-1,1-2, штангенциркуль ЩЦ-1-250-0,05, штангенглубиномер ШГ-250-0,05, щупы-100 мм , набор №2 и №3, предназначенные для замера линейных размеров, диаметров отверстий и валов, а также для определения зазоров.
