Регистратор сейсмических сигналов Байкал- 8
Передовой 6-канальный регистратор сейсмических сигналов с высокоразрядным АЦП, представляет собой автономную мобильную сейсмическую станцию для записи сигналов от внешних сейсмических датчиков в широком диапазоне частот с высокой точностью и привязкой к абсолютному времени. Регистратор может использоваться как в быстроразвертываемых полевых комплексах, так и при долговременных сейсмических и геофизических изысканиях в полевых условиях в широком диапазоне температур. Большой объем энергонезависимой памяти, высокостабильный встроенный генератор и GPS-модуль, высококачественный аналого-цифровой тракт обеспечивают превосходные операционные характеристики для решения широкого класса задач.
Поддержка регистратором протокола Ethernet позволяет использовать стандартные решения при соединении нескольких регистраторов в сеть. Поддержка FTP и SeedLink дает возможность использовать стандартное программное обеспечение для удаленного извлечения данных.
|

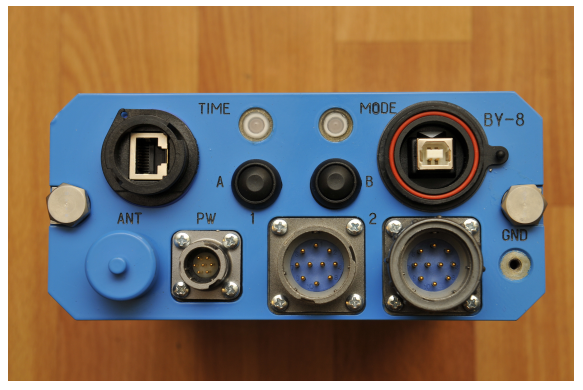

Рис.2. Передняя панель регистратора
Технические характеристики Байкала-8
| Количество каналов Виртуальных каналов | 6 6 |
| Разрядность АЦП | 24 бит |
| Частота дискретизации | 100, 125, 200, 250, 400, 500, 800, 1000, 2000, 4000 Гц |
| Коэффициент усиления G | 1, 2, 4, 8, 16, 32, 64 |
| Макс. входное напряжение (дифф., при коэф. усил.=1) | ± 2.5 В (опция ± 10 В) |
| Число эффективных разрядов @100Гц, G=1 | 21.5 |
| Внешний источник питания | 10-28 В DC |
| Потребляемая мощность | < 1 Вт (ожидание), < 2 Вт (запись) |
| Тип энергонезависимой памяти | microSD |
| Объем памяти | 8 ГБ (32 ГБ - опция) |
| Формат записи данных | Miniseed |
| Интерфейс установки режима и считывания данных | USB 2.0 HS, Ethernet 10/100 |
| Протоколы Ethernet | FTP, Seedlink, Telnet 10/100 |
| Температурный диапазон | -30 .. +60 °C |
| Стабильность внутреннего генератора (-20..+60°C) | ±3*10-7 |
| Входной импеданс | 44 кОм || 4700 пФ |
| Исполнение | прочный полевой корпус |
| Размеры, мм | 170 х 80 х 180 |
| Вес | 2,2 кг |
