МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ
НОВОСИБИРСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
ФАКУЛЬТЕТ АВТОМАТИКИ И ВЫЧИСЛИТЕЛЬНОЙ ТЕХНИКИ
КАФЕДРА ВЫЧИСЛИТЕЛЬНОЙ ТЕХНИКИ
Лабораторная работа №2
«Регистрация, накопление и дистанционная передача данных с помощью Байкал-8»
Группа: АММ2-15
Студенты: Машников Д. Я., Хасанин Али
Преподаватель: Хайретдинов М.С.
Новосибирск, 2016
Цель работы
Ознакомиться и описать аппаратуру и программы для регистрации, накопления и дистанционной передачи данных с помощью Байкал-8.
Состав и описание схемы соединений
Сейсмоакустический комплекс состоит из сейсмического датчика GS-3, акустического датчика ПДС-7 и усилителя для него, антенны GPS, акселерометра MTSS-1031A, регистратора сейсмических сигналов «Байкал 8», модема «Мегафон», маршрутизатора DIR-620.

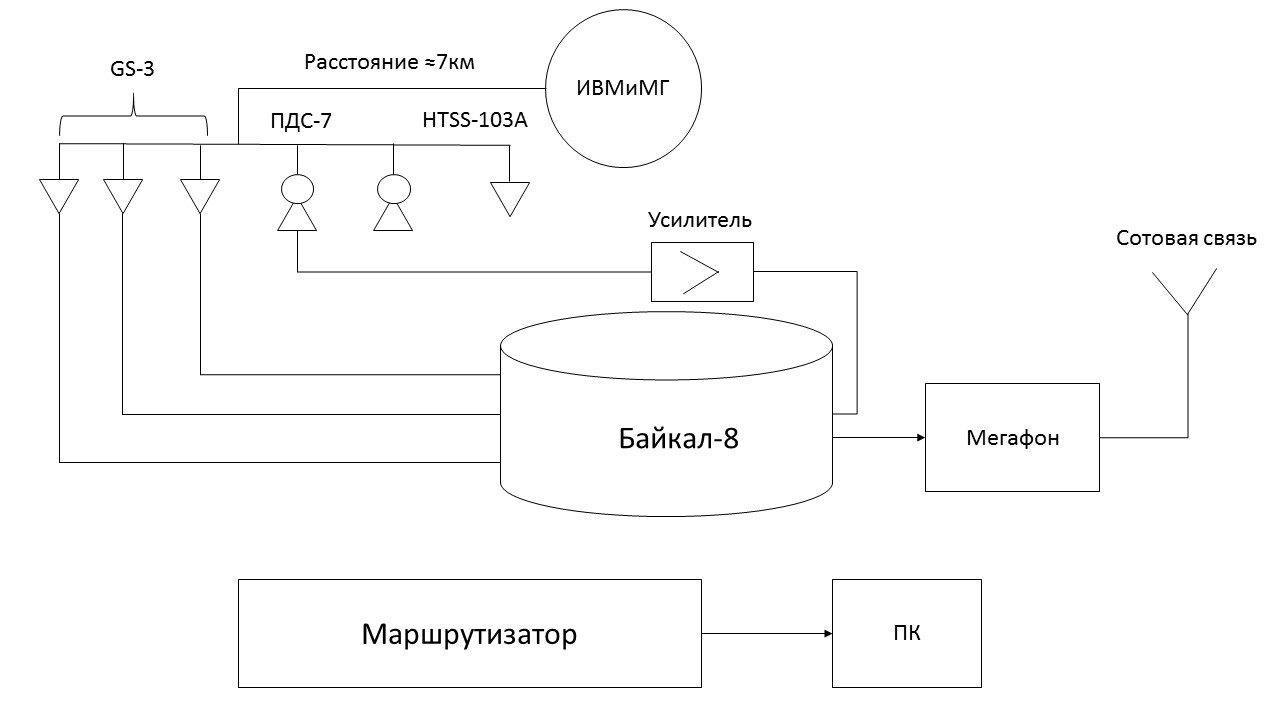

Схема соединений данных устройств представлена на рис.1.
Рис.1. Схема соединений сейсмо-акустического комплекса
Сейсмический GS-3 и акустический ПДС-7 датчики измеряют сигналы и передает эти данные в регистратор Байкал-8. Регистратор соединен с модемом «Мегафон» и с помощью протокола FTP передает данные в ПК.
Далее описаны подробные характеристики используемых датчиков:
Сейсмодатчик GS-3
| Собственная частота (Fn) | 10 Гц ± 2,5% |
| Верхний предел частоты пропускания | >160 Гц |
| Сопротивление катушки (Rc) | 395 Ом ± 2,5% |
| Гармоническое искажение на частоте 12 Гц | < 0,1% |
| Чувствительность (G) | 27,5 В/м/с |
| Чувствительность при 70% затухании | 19,7 В/м/с ± 2,5% |
| Степень затухания | |
| (в открытой цепи) | 0,316 |
| (с шунтом 1,47 кОм) | 0,6 ± 2,5% |
| (с шунтом 1 кОм) | 0,7 ± 2,5% |
| Постоянная затухания | 549 |
| Масса подвижной части | 11,0 г ± 2,5% |
| Рабочий диапазон температур | -45… + 100С |
| Габаритные размеры | |
| диаметр | 25,4мм |
| высота | 33 мм |
| масса | 86 г |
Акустический датчик ПДС-7- пьезоприемник давления
| Чувствительность акустическая | 30мкВ/мкБар(300мкв/Па) |
| Рабочий диапазон | 5-600Гц |
| Резонансная частота | 2,5кГц |
| Емкость | 16000пФ |
| Рабочее гидростатическое давление | До 5кгс/см2 |
| Диапазон температур эксплуатации | 0-140 |
| Вибрационные нагрузки | До 5кг |
| Габаритные размеры | 58х30х12мм |
Акселерометр/микрофон MTSS-1031A
| Коэффициент преобразования MTSS-1041A/ MTSS-1031A | 6.0 B/g / 2.4 B/g – недифф. Выход 4.8 B/g – дифф. выход |
| Диапазон входных сигналов | ± 0.8 g/ ± 3 g |
| Динамический диапазон | 126 / 130 дБ |
| Собственный шум MTSS-1041A/ MTSS- 1031A | 70 hg/ Гц / 130 hg/ Гц, на 10Гц |
| Температурный диапазон MTSS-1041A/ MTSS-1031A | -40.. +55C / -40.. +60C |
| Температурная стабильность коэффициента преобразования | 200ppm/C |
| Суммарный коэффициент нелинейных искажений | ± 0.1% |
| Питание | 12 B DC / 17мА |
| Допустимый угол установки | любой |
| Габариты | D=48мм h=105мм |
| Материал корпуса | Алюминий/ пластик |
| Вес | 250/ 210г |
