3. Дистанционно управляемый легкий шлагбаум

Дата: 2025-06-14; Просмотры: 1

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

4. Противотанковые заграждения типа «ЕЖ»

5. Сетка на траве

6. Позиция БМД (БМП, БТР)

7. Бетонная стенка для защиты личного состава, досматривающего автомобили

8. Бетонные блоки

9. Дистанционно управляемый большой тяжелый, но в то же время быстро опускаемый шлагбаум, опускаемый в случае тревоги.

10. Шлюз

11. Здание блокпоста

12. Оборонительные позиции

13. Сигнальная ракета, запускаемая устройством натяжного действия

14. Дополнительное отверстие, проход

15. Внешний забор со спиральным проволочным заграждением

16. Бетонные надолбы или противотанковые заграждения типа «ЕЖ».

Элементы стандартного блокпоста

Участок полотна дороги, выполненные для снижений скорости транспорта (лежачие полицейские; колючая проволока; бетонные блоки, установленные в шахматном порядке).

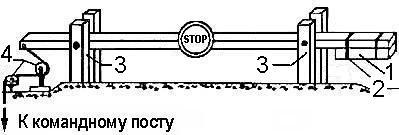

Дистанционно управляемый лёгкий шлагбаум

1 - Груз.

2 - Крепление груза.

3 - Стойка.

4 – Блок

Позиция БМД (БМП, БТР). Требования к оборонительным сооружениям:

· оборудование частичного перекрытия позиции для БМД (БМП, БТР)

· проволочные сетки (заборы из цепных звеньев) должны находиться на расстоянии 15 - 20 м перед позицией БМД (БМП, БТР), чтобы предотвратить нападение гранатометчиков на БМД (БМП, БТР) с расстояния поражения

· позиция должна быть организованна тактически грамотно. Предпочтительно выше дороги и на расстоянии примерно 30-60 м от нее

· для укрытия обороняющихся должна быть оборудована щель (убежище).

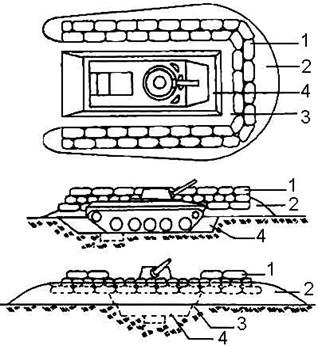

Окоп для БМД

1 – БЗМ (Бумажные земленосные мешки).

2 - Бруствер.

3 - Берма.

4 - Окоп для БМД

Объём вынутого грунта 24 м3.

БЗМ – 22 штуки.

На устройство окопа сапёрной лопатой требуется 32 человека/часа.

Если грунт не позволяет сделать укрытия для бронетехники, то для защиты от кумулятивных боеприпасов можно использовать обычную сетку-рабицу, которую можно в рулонах возить на бронетехнике.

Для ведения огня из бронетехники ее приходится заводить (чтобы было бесперебойное питание током), выхлопы обволакивают технику. Это мешает прицеливанию и дает противнику хороший ориентир. Поэтому на выхлопные трубы следует надевать трубы для отвода выхлопных газов подальше от окопа.

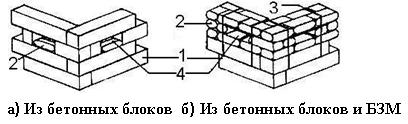

Караульный пост

1 - Бетонный блок.

2 - БЗМ.

3 - Стяжка из проволоки.

4 – Амбразура

Дистанционно управляемый большой тяжелый, но в тоже время быстро опускаемый шлагбаум (подвижной барьер) на случай тревоги. Используется для блокирования движения.

1 - Груз.

2 - Крепление груза.

3 - Стойка.

4 – Блок

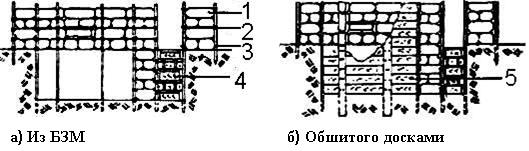

Здание блок – поста

1 - БЗМ. 2 - Проволочная стяжка. 3 - Жердь. 4 - Ступеньки из досок. 5 - Доски (горбыль)

На устройство требуется: БЗМ – 210 шт., доски – 2,6 м3, жерди – 1,8 м3, проволока – 30 кг

Объём вынутого грунта – 4,6 м3

План здания блокпоста

· стены бункера должны быть пуленепробиваемыми (до 12,7 мм)

· амбразуры должны обеспечивать круговую оборону

· вход в бункер должен быть выполнен в виде кругового коридора, чтобы защищать от ручных гранат

· на всех амбразурах и отверстиях должны быть предусмотрены проволочные ограждения для зашиты от ручных гранат, а личный состав иметь возможность наблюдать обстановку и вести огонь

Оборонительные позиции.

Вокруг позиций нужно вырубить лес и высокий кустарник, чтобы противнику было трудно совершить бросок к блокпосту. На линии леса создаются завалы – деревья валятся крест-накрест вершинами в сторону противника, желательно без отделения от пней. Кстати, тот же принцип можно использовать для расчистки секторов обстрела, когда растительность не сводится под корень, а лишь подсекается на высоту сапога. Для улучшения видимости нижние ветки деревьев и кустарник следует вырубать. Все ямки и ложбинки должны быть засыпаны или залиты отработанным маслом или мазутом.

По возможности, позиции следует оснастить самодельными перископами или использовать триплексы, снятые с бронетехники.

На каждого стрелка обустраивают несколько ячеек для стрельбы, их закрепляют за определенными солдатами. Это позволяет упростить организацию боя, уменьшить неразбериху в действиях солдат в его начале. Во время атаки стрелок должен перемещаться от одной ячейки к другой.

Если не потренироваться, не отработать занятие позиций и перемещение от одной ячейки к другой, то солдаты для ведения ответного огня будут сбиваться в кучу, в основном на позициях, по которым противник ведет огонь (как правило, отвлекающий). Это происходит на уровне инстинкта. Предварительное распределение ячеек обеспечит равномерное распределение солдат по периметру обороны, не позволит врагу подобраться незамеченным с другой стороны.

О ведении обороняющимися прицельного огня следует напомнить особо. Боезапас на блокпосту ограничен и если вести огонь в никуда на автоматическом режиме – боеприпасы закончатся очень быстро. Поэтому, солдат, сделав несколько одиночных прицельных выстрелов или дав пару коротких очередей, должен переместиться к другой ячейке.

Следует сделать несколько позиций для тяжелого вооружения и периодически менять места дежурства этих огневых средств. Не допускается хранение боеприпасов «в одной корзине», должно быть подготовлено несколько мест для их складирования, чтобы противник одним выстрелом из гранатомета не лишил обороняющихся разом всего боезапаса.

Местность вокруг блокпоста следует пристрелять, чтобы установки прицела для всех видов оружия были известны. Все расстояния вокруг блокпоста следует промерить метром, а на определенных дистанциях установить видимые знаки (камни, кусты, срубленные стволы), обозначающие расстояния до этих предметов.

Перед входом в жилые помещения следует оборудовать улавливатели для гранат (например, можно отгородить жилое помещение простой бревенчатой стенкой, построить коридор зигзагообразным).

Стрелковый окоп

1 - Бруствер.

2 - БЗМ.

3 - Берма.

4 – Окоп с гранатоуловителем

Минное поле, сигнальные ракеты, запускаемые от устройств натяжного действия.

Мины – дело хорошее, но следует учитывать, что установка мин-растяжек не защищает от нападения. Наличие минных полей из мин-растяжек создает ложное чувство безопасности. Во-первых, атакующие достаточно быстро стаскивают их «кошками», во-вторых, неоднократное срабатывание мин-растяжек и сигнальных ракет на животных и падающие ветки приводит к привыканию, расхолаживает личный состав, притупляет бдительность.

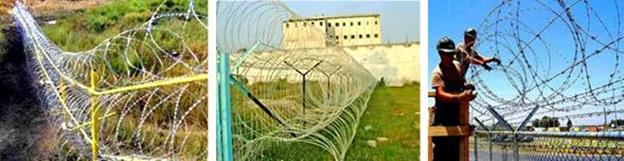

Забор со спиральным проволочным заграждением (спираль Бруно)

Бетонные надолбы или противотанковые заграждения типа «ЕЖ». Используются для того, чтобы машина, которая попробует прорваться через блокпост или вырваться из охраняемой зоны, не могла этого сделать. Большие бетонные блоки должны быть размещены на каждом направлении движения дороги. Бетонные блоки, колючая проволока, иные препятствия не должны сильно мешать движению, но принуждать ехать не по прямой, а по изогнутой линии. Возможно использование и лежачих полицейских. Для уничтожения прорывающихся автомобилей назначают дежурных пулеметчиков.

ПРИМЕРНЫЙ РАСЧЁТ МАТЕРИАЛОВ ДЛЯ ОБОРУДОВАНИЯ БЛОКПОСТА
