6 техническое обслуживание рп и тп
Эксплуатационно-профилактические работы на трансформаторных подстанциях (ТП) проводят с целью предупреждения и устранения возможных при эксплуатации повреждений и дефектов. В объем этих работ входят систематические осмотры, профилактические измерения и проверки. Плановые осмотры ТП выполняют в дневное время по утвержденному графику, но не реже одного раза в шесть месяцев. После аварийных отключений питающих линий, при перегрузках оборудования, резком изменении погоды и стихийных явлениях (мокрый снег, гололед, ураган и т. п.) проводят внеочередные осмотры. Не реже одного раза в год инженерно-технический персонал выполняет контрольные осмотры ТП. Обычно их совмещают с приемкой объектов к работе в зимних условиях, с осмотрами ВЛ 10 или 0,4 кВ.
Для поддержания ТП в технически исправном состоянии осуществляют планово-предупредительные ремонты, которые позволяют обеспечить длительную, надежную и экономичную их работу. Осмотры, ремонты и профилактические испытания оборудования на трансформаторных подстанциях напряжением 10/0,4 кВ проводят в основном комплексно в одни сроки, без снятия напряжения, а при необходимости с частичным или полным отключением оборудования.
При осмотре мачтовых подстанций с земли проверяют состояние предохранителей, разъединителей и их проводов, изоляторов, крепление проводов к ошиновке, заземляющих спусков и контактов, крепление и взаимное расположение проводов высшего и низшего напряжения, состояние конструкции подстанции, состояние древесины и железобетона, наличие и состояние предупредительных плакатов, а также целостность замков и лестниц. При осмотрах подстанций типа КТП (комплектная ТП) дополнительно проверяют загрязненность поверхности металлических корпусов, шкафов, плотность закрытия дверей и исправность их запоров, состояние опорных фундаментов.
При внешнем осмотре могут быть установлены некоторые неисправности трансформатора: поверхностное перекрытие; пробой или разрушение изоляторов, разрушение ввода, вздутие бака, образовавшееся вследствие механических усилий внутри трансформатора при его аварии; нарушение прочности швов бака или уплотнений, наличие течи масла; неисправности работы маслоуказателя, сливного крана и другие дефекты. При помощи мега-омметра измеряют изоляцию обмоток и отводов. Проверяют качество масла, взяв пробу и выполнив сокращенный химический анализ в лаборатории. Качество трансформаторного масла и условия его эксплуатации имеют большое значение для надежности работы трансформатора. Повышение температуры масла более 95 °С приводит к перегреву, снижению теплоотводящих и изолирующих свойств масла. При необходимости, если отсутствуют паспортные данные, проверяют группу соединения обмоток, определяют коэффициент трансформации.

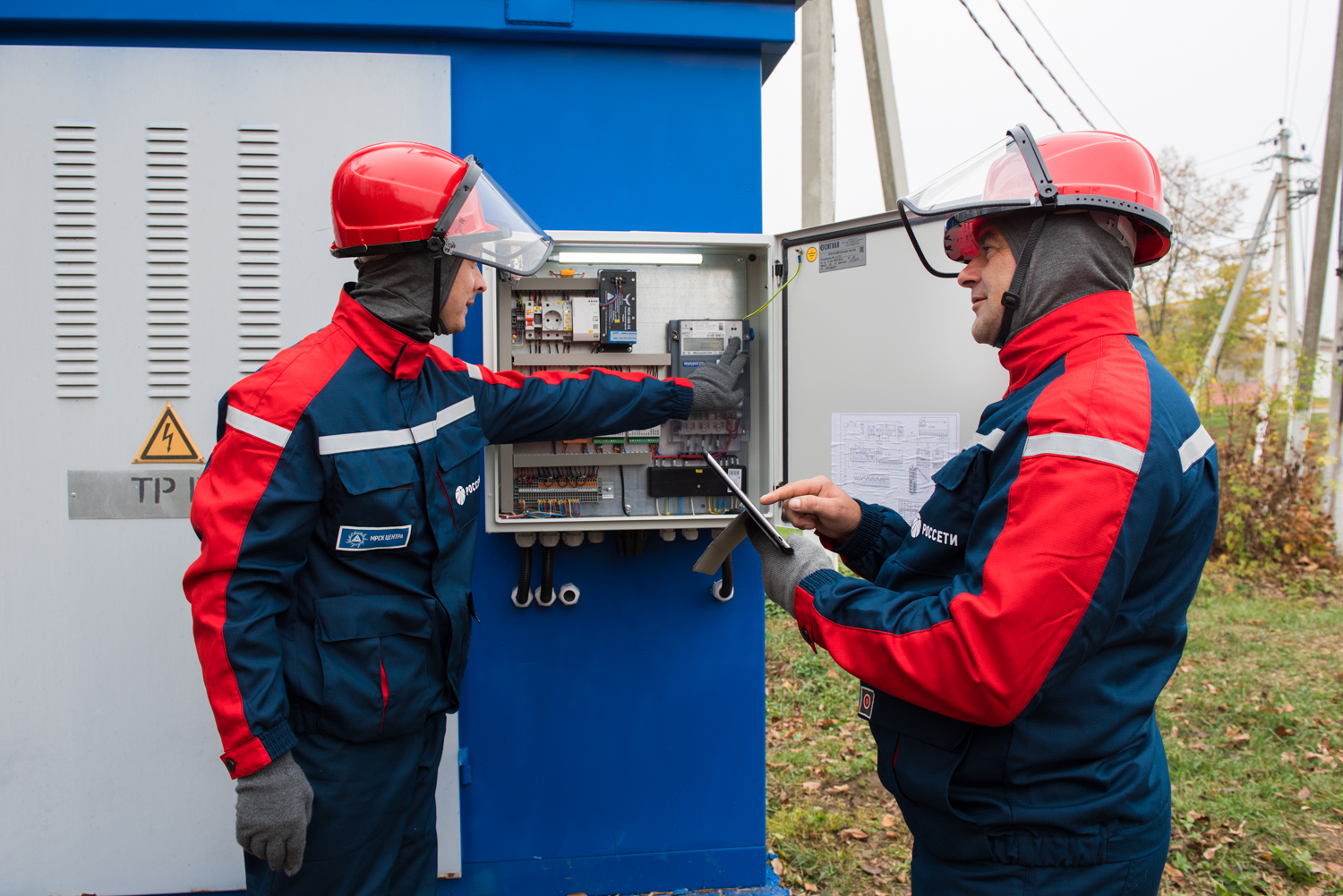

Рисунок 10 – Внешний осмотр
Распределительная подстанция (РП) представляет собой отдельно стоящую или встроенную, независимую или совмещенную с трансформаторной подстанцией установку распределения энергии потребителю. Распределительные подстанции или пункты традиционно оборудованы масляными или вакуумными выключателями, контакторами. Технические условия эксплуатации РП подразумевают параметры, считающимися решающими для проведения технического обслуживания.
Современные распределительные подстанции представляют собой энергоэффективные устройства, укомплектованные надежными малообслуживаемыми или необслуживаемыми ячейками. Благодаря инновационным технологиям, широко используемым в энергетике, современные РП участвуют в создании «интеллектуальных» электрических сетей, что позволяет достигать существенного энергосберегающего эффекта.
