3 Контрольно измерительные инструменты
Контрольно-измерительный прибор – средстство измерения, предназначенное для получения значений измеряемой физической величины в установленном диапазоне. Часто контрольно-измерительным прибором называют средство измерений для выработки сигнала измерительной информации в форме, доступной для непосредственного восприятия оператора.
Назначение контрольно-измерительных приборов (КИП) состоит в том, чтобы целенаправленным образом преобразовать исследуемые величины в форму, которая окажется наиболее удобной при конкретном использовании (или непосредственном восприятии) машиной или человеком.
Амперметр – это электроизмерительный прибор, который предназначен для измерения силы электрического тока в каком-нибудь участке электрической цепи. Эта величина задается единицах, называемых амперами, отсюда и название прибора – «Амперметр». На практике значения электрического тока измеряются в различных диапазонах – от микроампер (мкА) до килоампер (кА).
Существует два типа амперметров: аналоговые, показывающие значение путем отклонения стрелки механического устройства, и все чаще использующиеся в настоящее время цифровые приборы, оснащенные сложными электронными схемами.

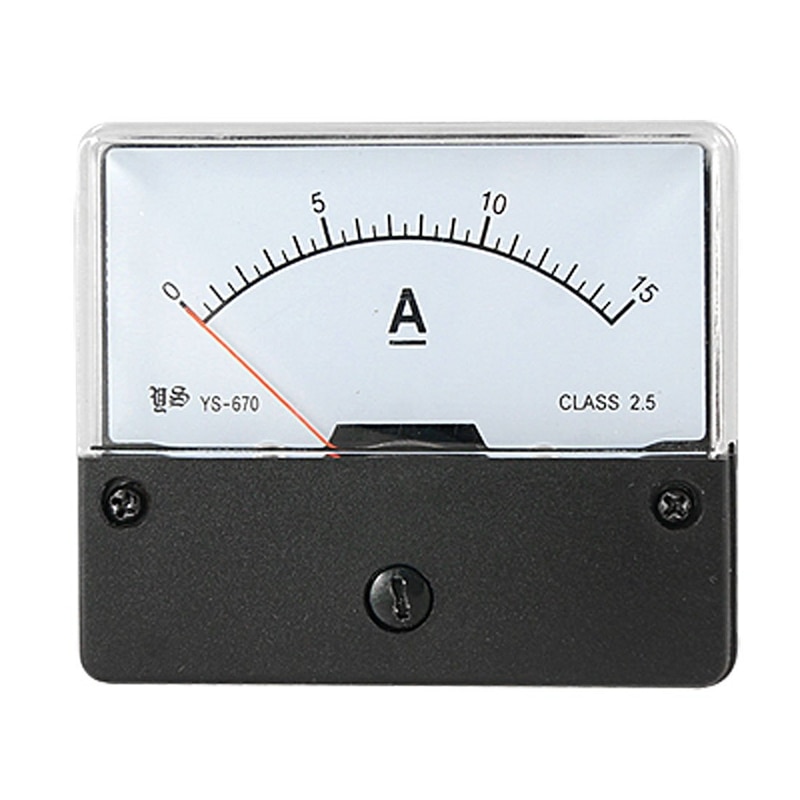

Рисунок 1 – Амперметр
Вольтметр – это электроизмерительный прибор, который предназначен для измерения электрического напряжения на полюсах источника тока или на каком-нибудь участке электрической цепи. Эта величина задается в единицах, называемых вольтами, отсюда и название прибора – «Вольтметр». На практике значения электрического напряжения измеряются в различных диапазонах, от микровольт (мкВ) до мегавольт (МВ).
Помимо технических параметров, которые определяют назначение прибора и его характеристики, вольтметры обладают и физическими, а именно – разновидностями. Видов современных вольтметров большое количество. Так по принципу действия они разделяются на электромеханические и электронные. По назначению на вольтметров для постоянного, переменного, импульсного тока, универсальные и фазовые.

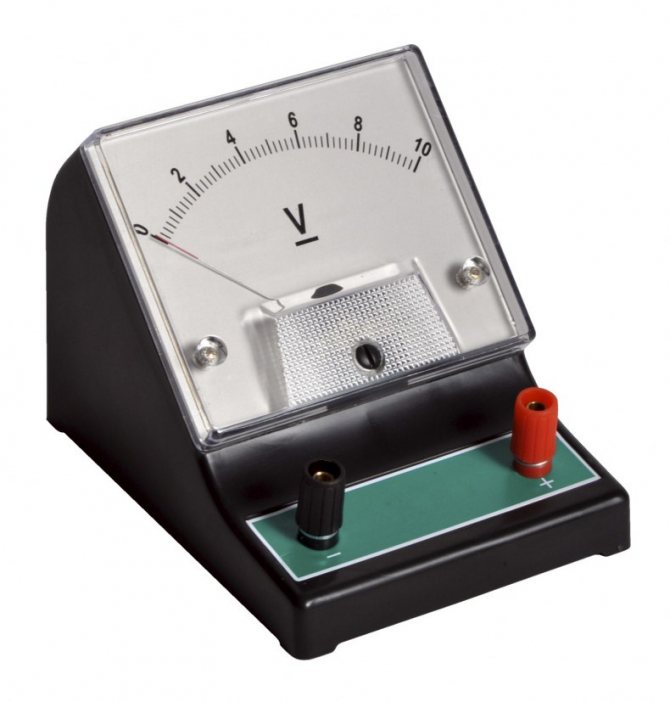

Рисунок 2 – Вольтметр
Ваттметр – прибор, измеряющий потребляемую мощность. Он часто нужен там, где сечение проводов электрокабеля согласуется с суммарной нагрузкой, выдаваемой имеющимися на объекте потребителями. С помощью ваттметра можно измерить энергопотребление как светильника, так и 1–3 электрочайников либо стиральной машины.
До того, как выполняется измерение мощности ваттметром, на исследуемом участке предварительно измеряется сила тока и напряжение. Для того чтобы получить наглядную итоговую информацию, эти данные следует преобразовать с помощью ваттметров, которые могут быть аналоговыми и цифровыми.

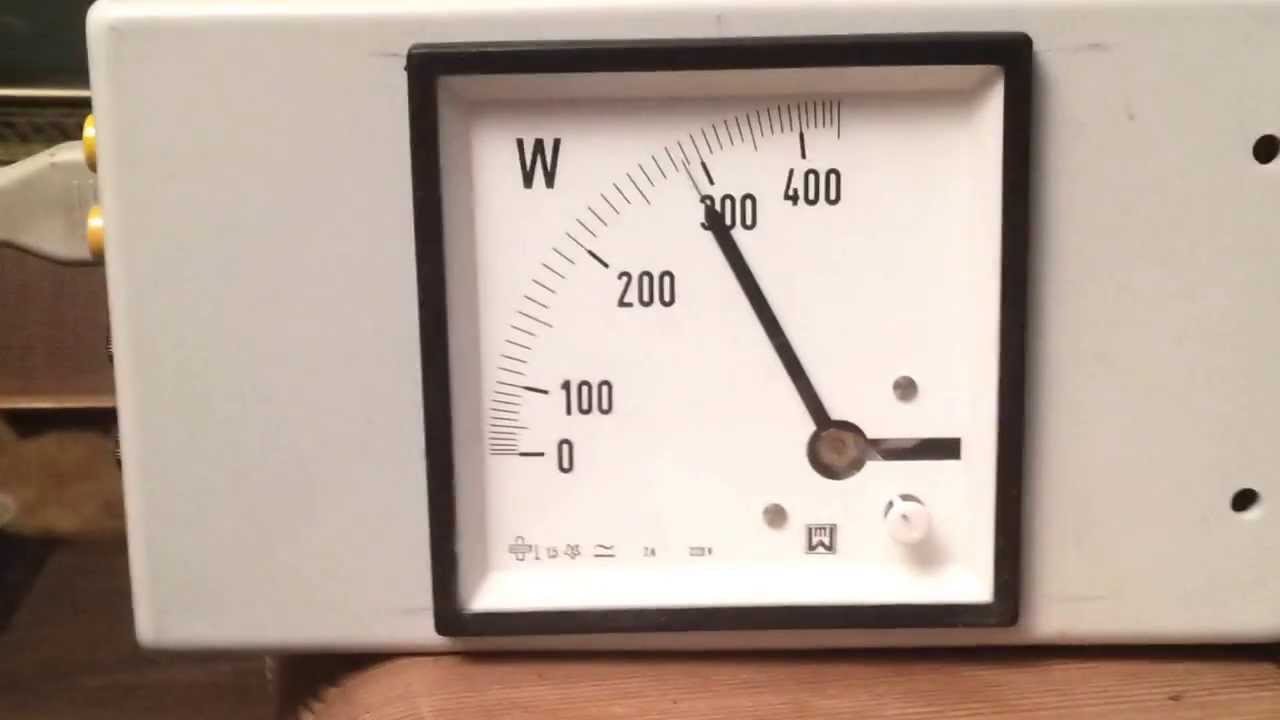

Рисунок 3 – Ваттметр
Мультиметр – это многофункциональный электроизмерительный прибор. Основное его назначение – измерение характеристик электрического сигнала. Функционально мультиметр объединяет возможности амперметра, вольтметра, омметра и других электроизмерительных приборов.
Это стандартное и распространенное устройство, применяемое для решения различных задач: диагностика и ремонт машин, монтаж и наладка электросистем зданий и оборудования, производство электронной продукции, метрологический контроль средств измерения и другие.

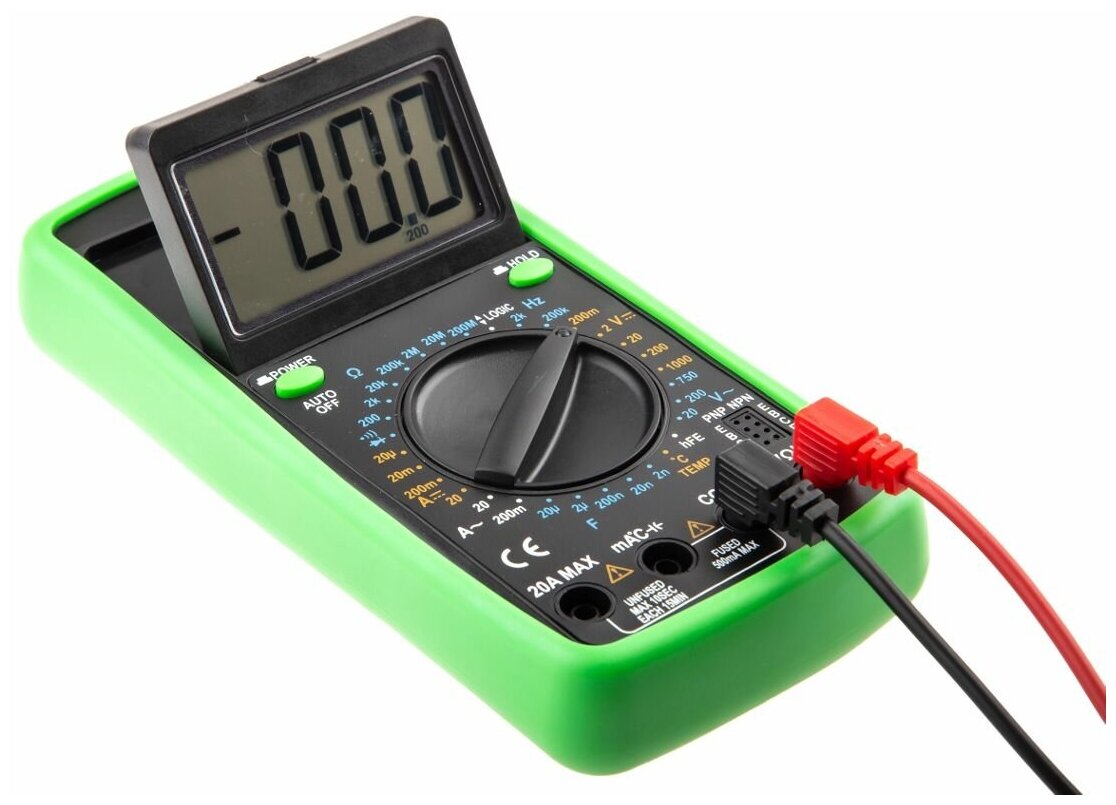

Рисунок 4 – Мультиметор
Для фиксации частоты используют частотомер, это специальный электроизмерительный прибор, использующиеся для фиксации частоты периодического процесса либо частот гармонических составляющих спектра сигнала.
Одним из основных параметров периодических и пульсирующих токов выступает частота, определяющая количество периодических колебаний за полный цикл и являющая основной характеристикой системы единиц СИ. Потребность в точном определении частоты возникает в различных сферах научной и практической деятельности, особое значение её определение имеет в электротехнике, радиоэлектронике, телекоммуникациях и пр.

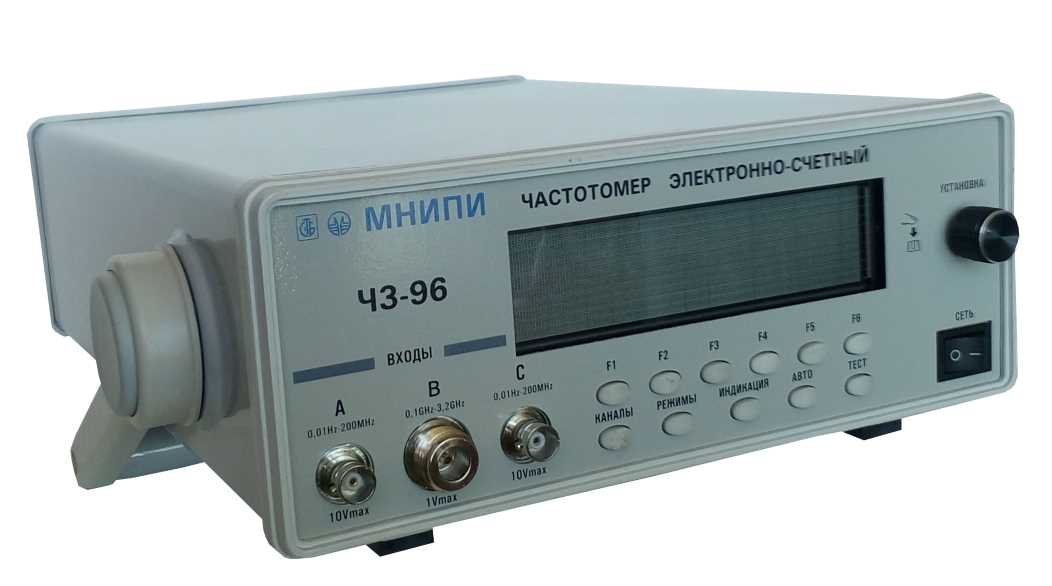

Рисунок 5 – Частотомер
Омметр – это прибор для измерения сопротивлений постоянным током. В основе его работы лежит способ измерения сопротивлений с помощью вольтметра и амперметра.
Основан на том, что при постоянном напряжении сила тока в электрической цепи зависит от сопротивления. Эта зависимость позволяет по величине тока в цепи оценивать ее сопротивление. Стрелка омметра показывает на шкале величину сопротивления присоединенного к зажимам прибора. Шкала измерительного прибора градуируется в омах.

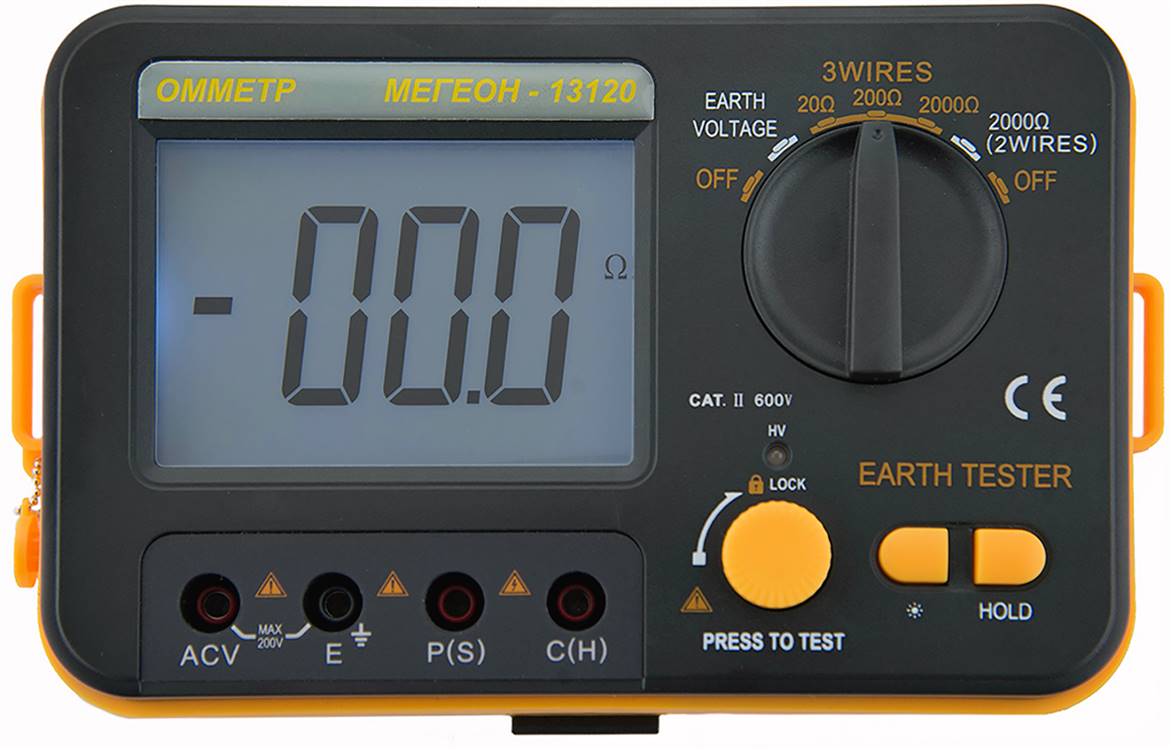

Рисунок 6 – Омметор
