Линейные напряжения
Нижегородский государственный технический университет
им. Р.Е. Алексеева
Кафедра “Теоретическая и общая электротехника”
Отчет
По лабораторной работе №3
“Трехфазные цепи ”
Выполнили студенты группы 21-Э-2:
Климович И.И.
Утин Д.В.
Лупов А.К.
Проверила:
Панкова Н.Г.
Нижний Новгород
2022
Цель:

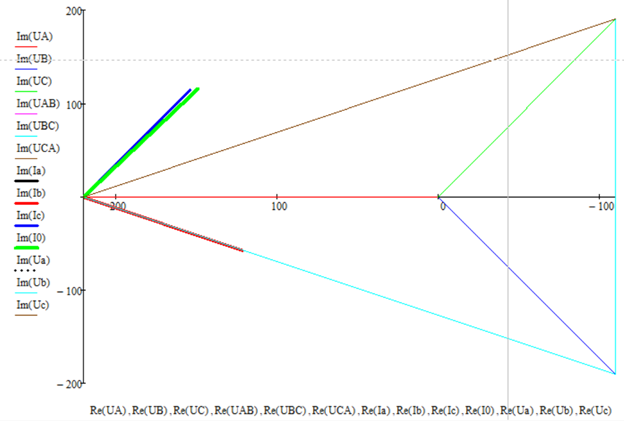

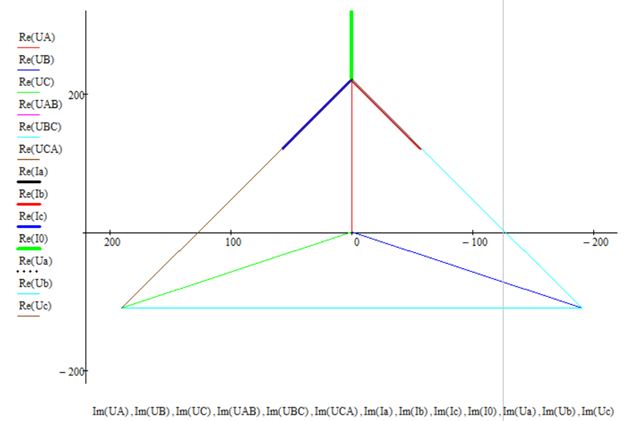

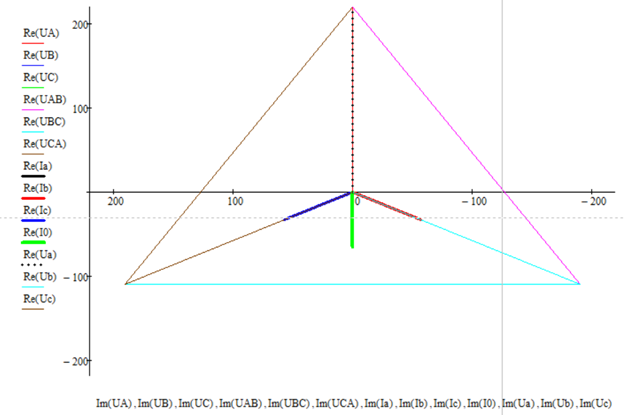

Исследовать трёхфазную цепь соединения звезда – звезда с нулевым проводом и без. Сравнить практические и теоретические результаты. Построить ВТД для данных случаев.

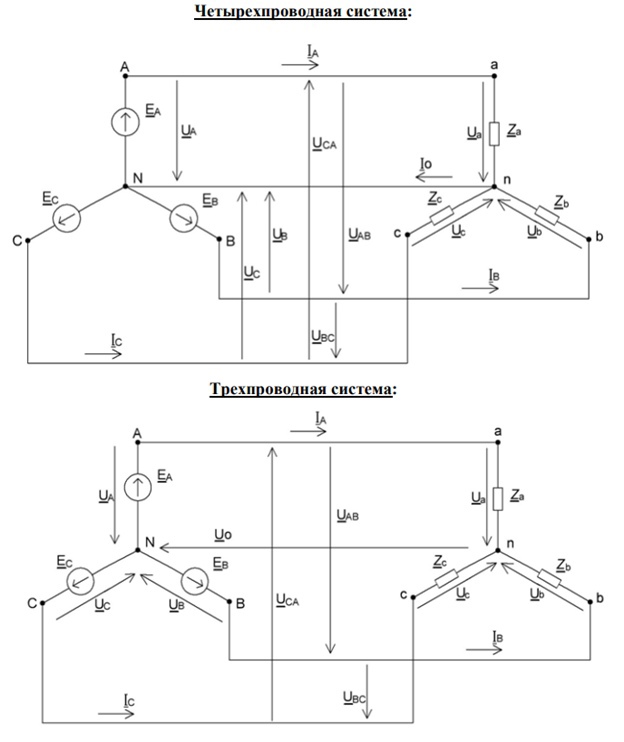

Схема:
Для четырехпроводной цепи
Источники
Линейные напряжения

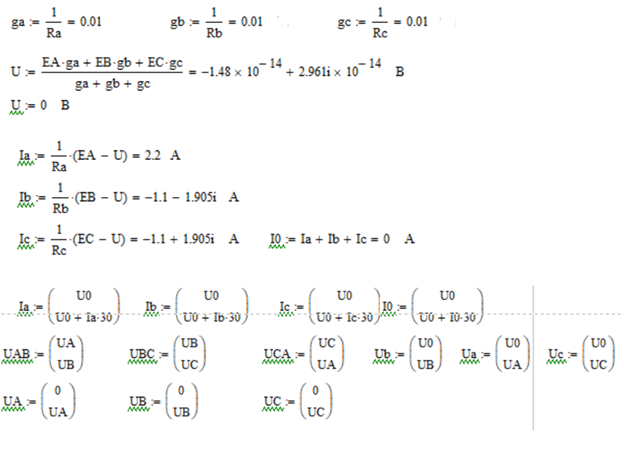

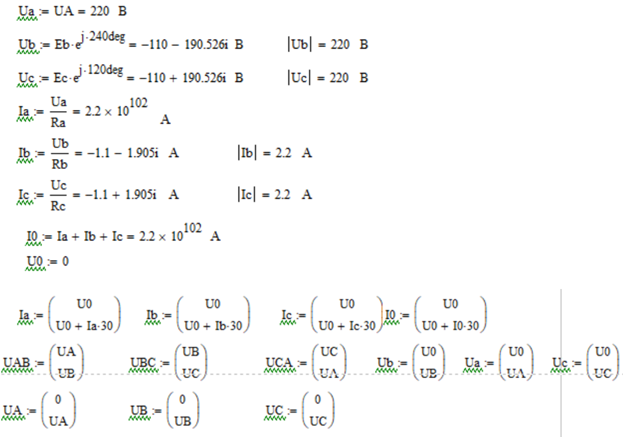

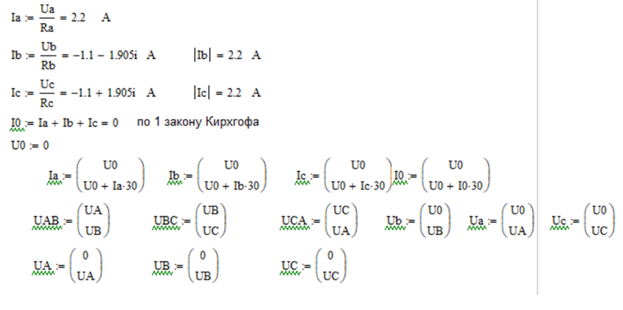

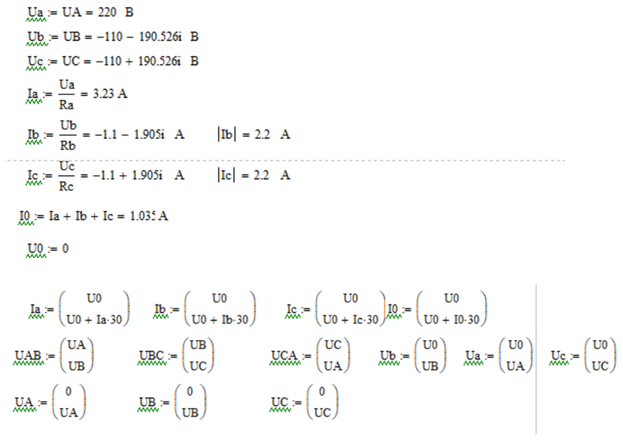

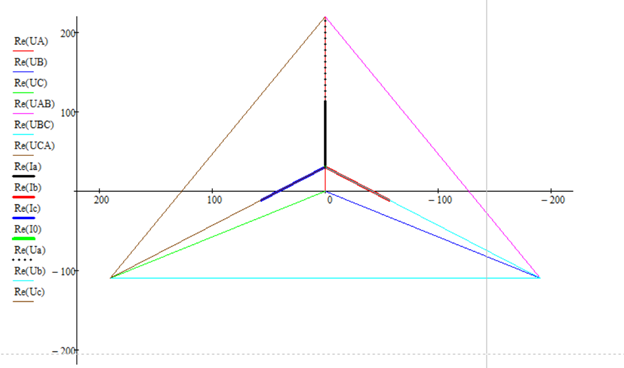

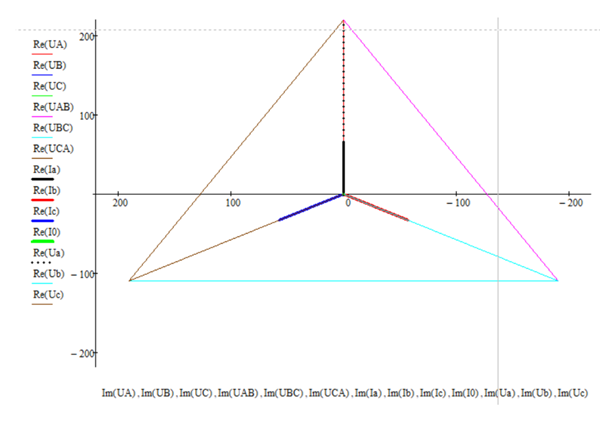

Симметричная нагрузка с 0 проводом ( Ra = Rb = Rc =100Ом)
Симметричная нагрузка без 0 провода ( Ra = Rb = Rc =100Ом)

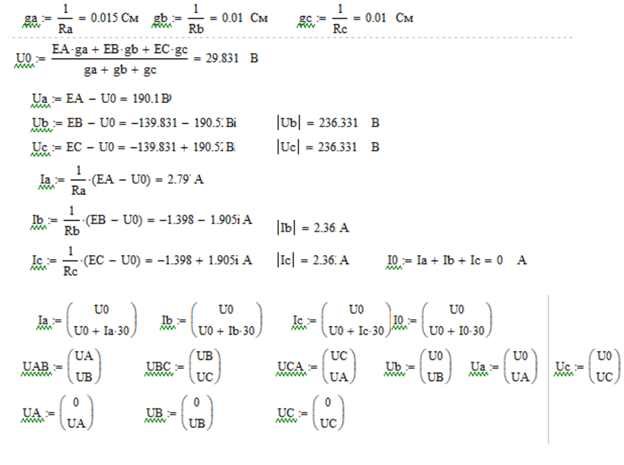

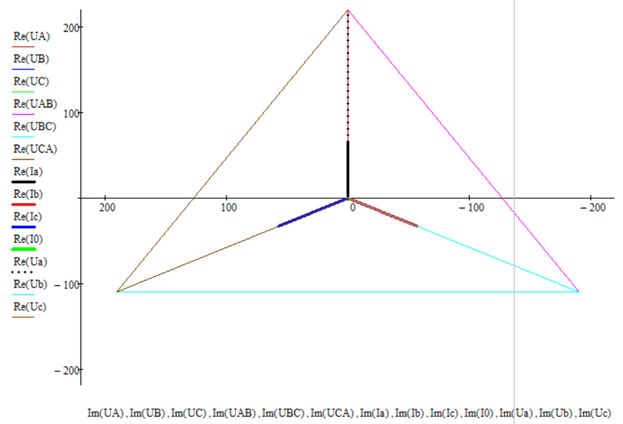

Несимметричная нагрузка с 0 проводом ( Ra =68 Ом Rb = Rc =100Ом)
Несимметричная нагрузка без 0 провода ( Ra =68 Ом Rb = Rc =100Ом)

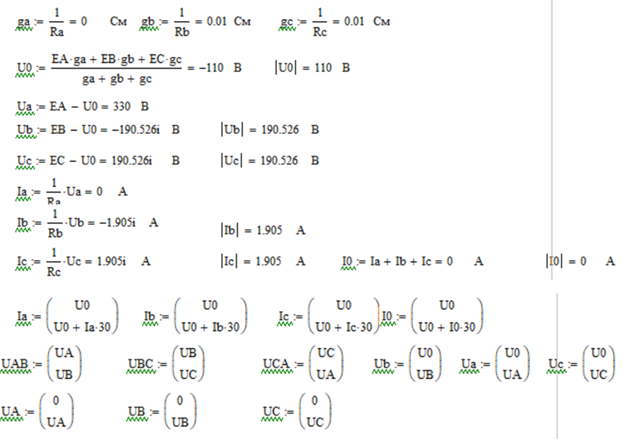

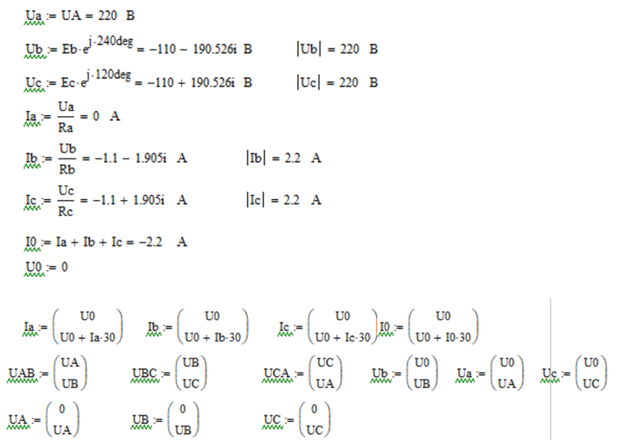

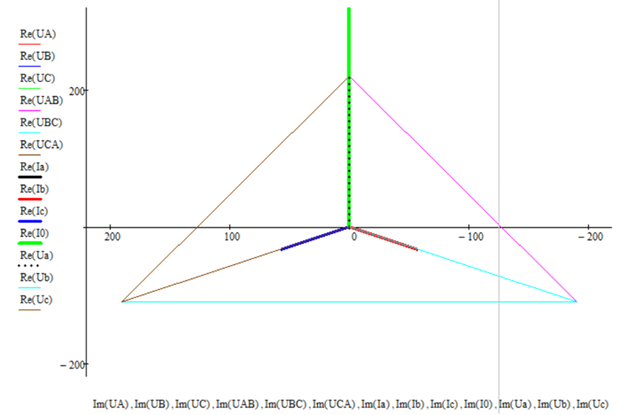

Обрыв линейного провода А с 0 проводом ( Ra = ∞ Rb = Rc =100Ом)

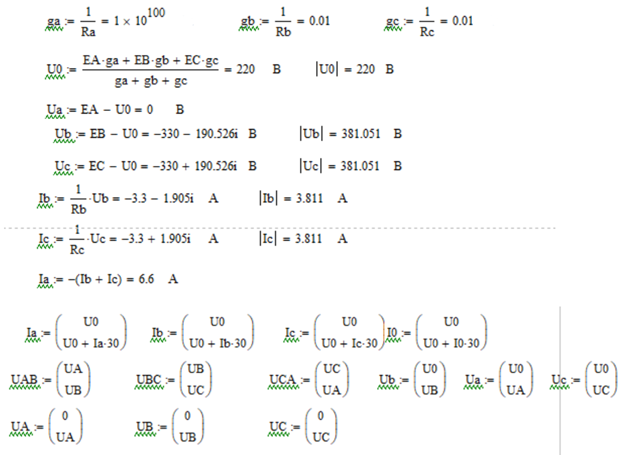

Обрыв линейного провода А без 0 провода ( Ra = ∞ Rb = Rc =100Ом)

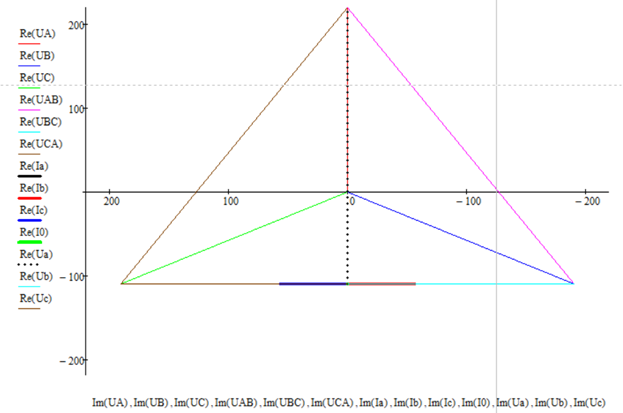

Короткое замыкание фазы А с 0 проводом ( Ra =
Rb = Rc =100Ом)
Короткое замыкание фазы А без 0 провода ( Ra = Rb = Rc =100Ом)

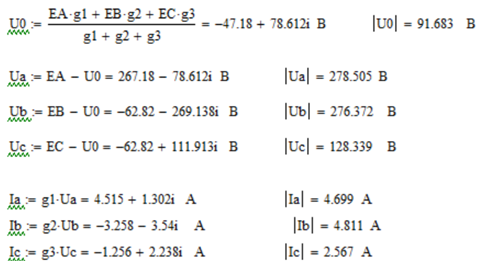

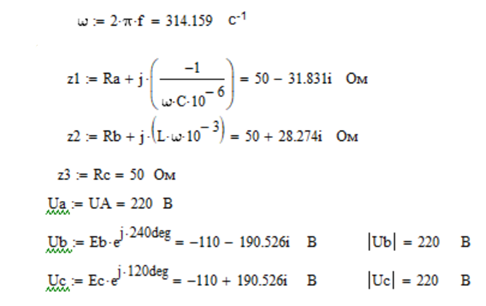

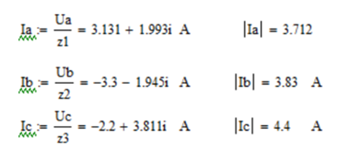

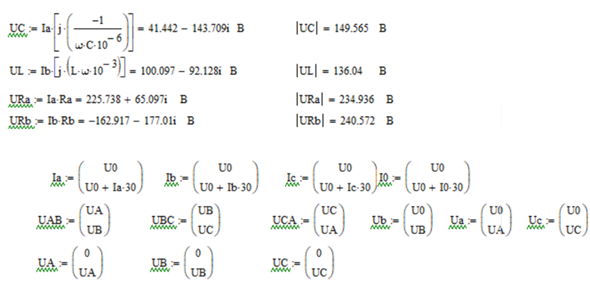

Несимметричная нагрузка с 0 проводом и С=100мкФ L =90мГн Ra = Rb = Rc =50Ом

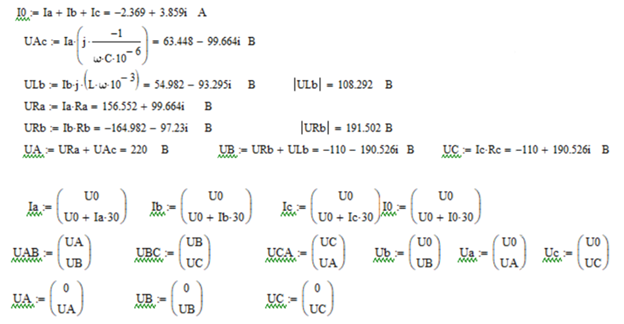

Несимметричная нагрузка без 0 провода и С=100мкФ L =90мГн Ra = Rb = Rc =50Ом
Вывод: в 4-х проводной системе при симметричной нагрузке фаз ток в нулевом проводе равен нулю. Благодаря симметрии системы, напряжение в нулевом проводе также равно нулю. В 3-х проводной системе при симметрии сопротивлений нагрузок фаз напряжение между зажимами обрыва нулевого провода равно нулю. В 4-х проводной системе при несимметричной нагрузке фаз возникает ток в нулевом проводе, равный алгебраической сумме линейных токов, благодаря этому фазные напряжения на нагрузке остаются постоянными и равными соответствующим фазным напряжениям источника питания. В 3-х проводной системе при отсутствии симметрии сопротивлений нагрузок фаз происходит смещение нейтрали, т. е. возникает разность потенциалов, отличная от нуля, между нулевыми точками источника питания и нагрузки. Это приводит к различным фазным напряжениям на нагрузке, которые могут превышать соответствующие фазные напряжения источника питания, что в общем случае может привести к выходу из строя нагрузки.
